电站配套真空油泵机组结构设计

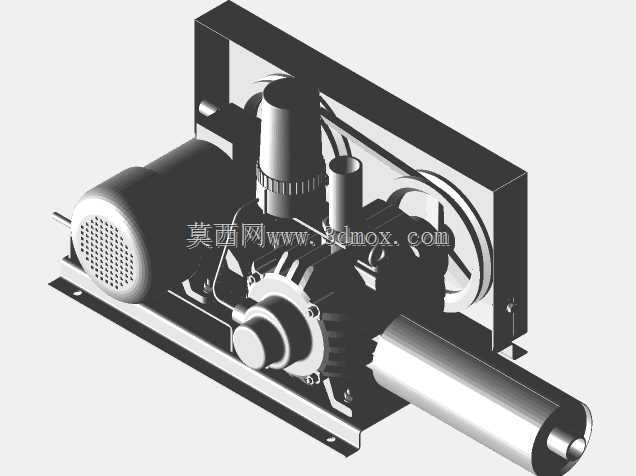

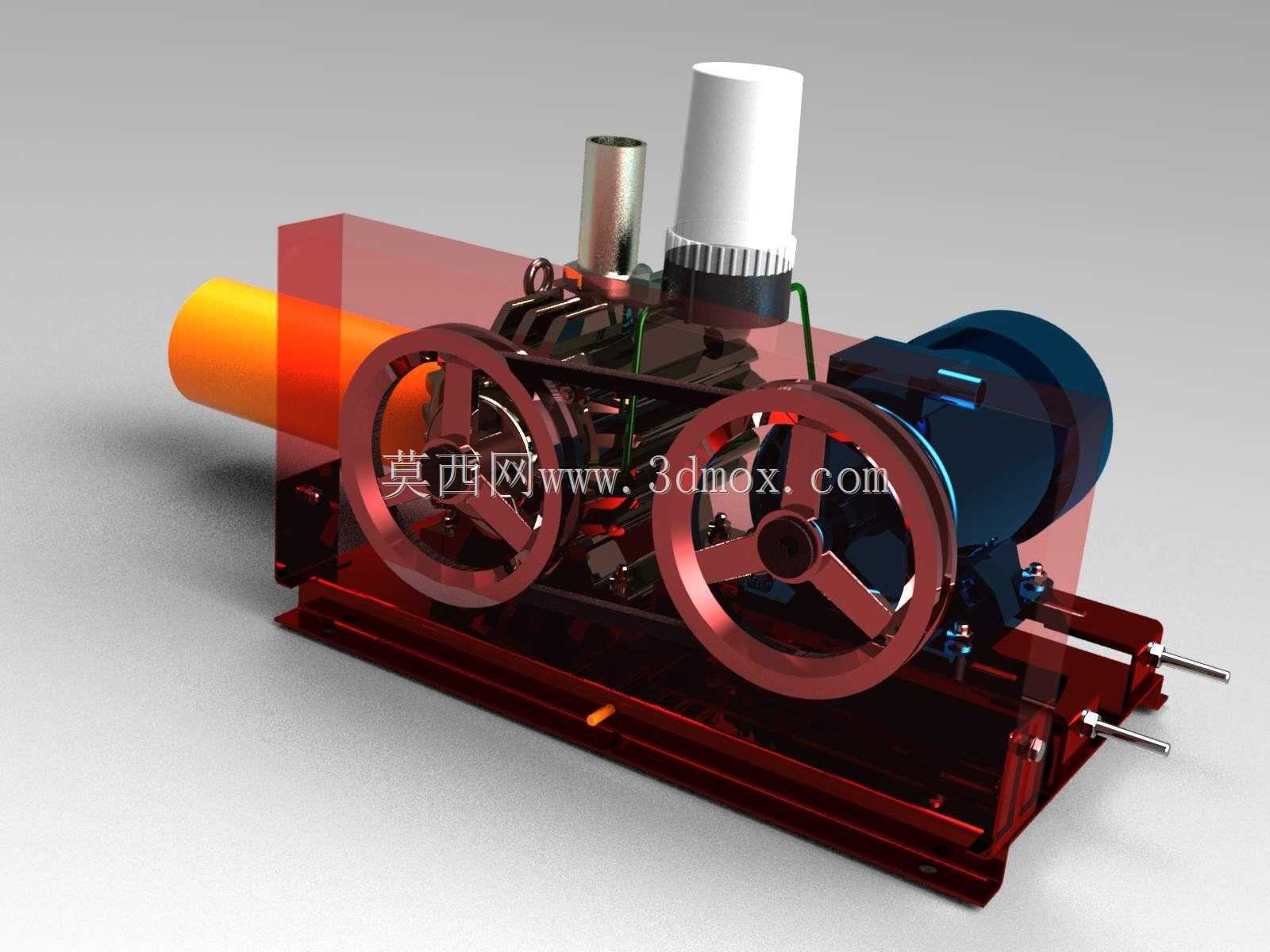

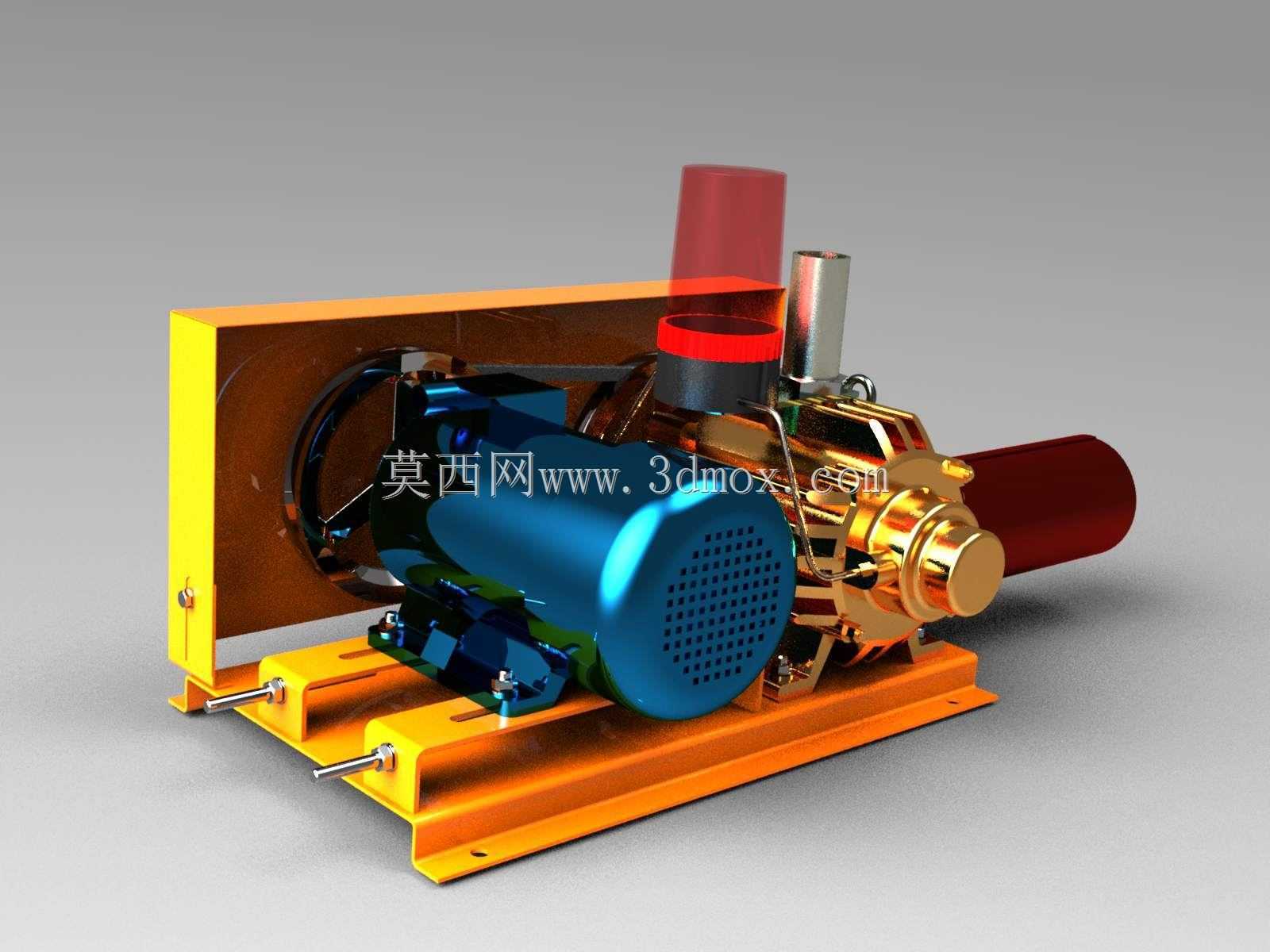

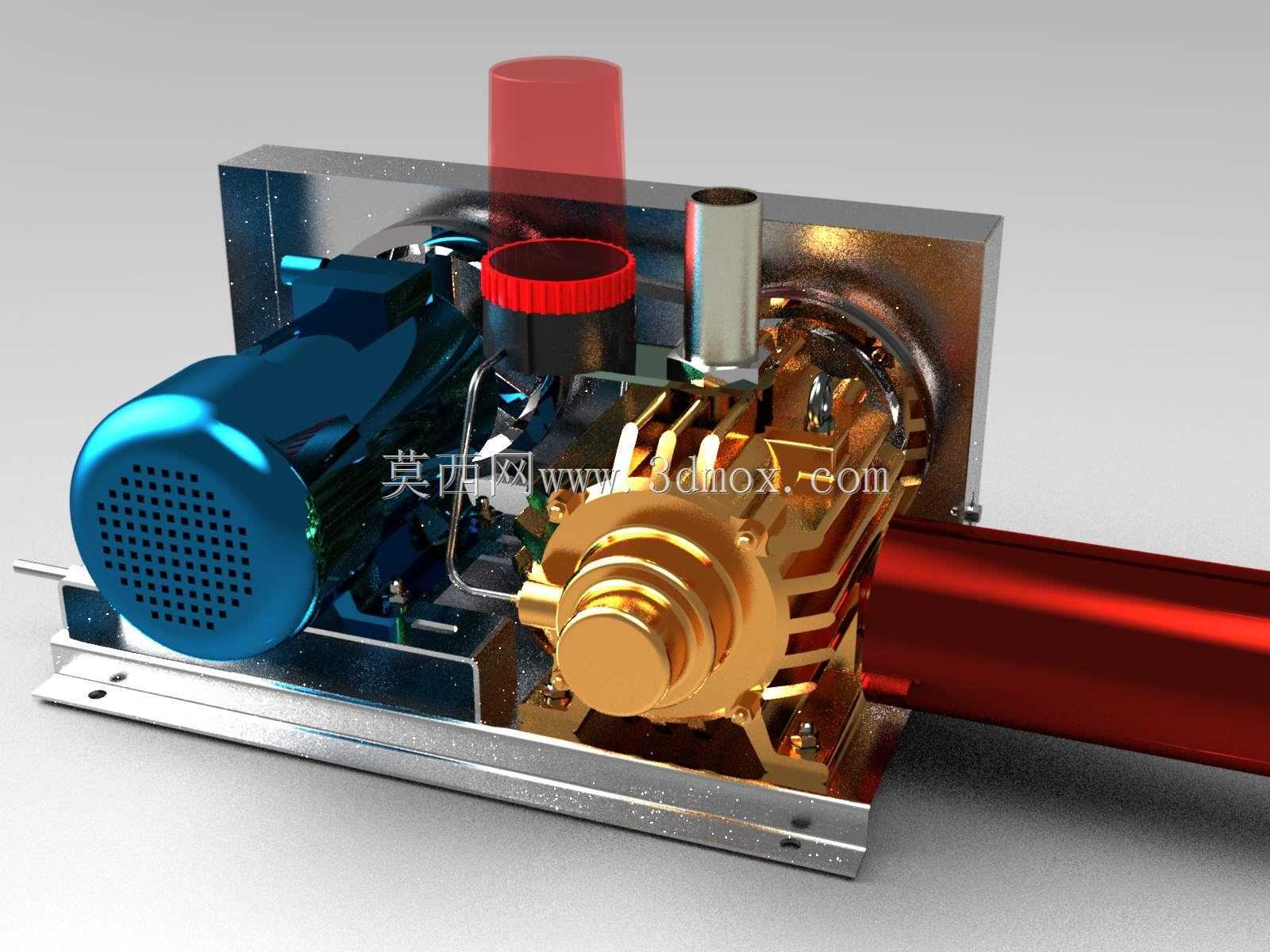

该套真空油泵机组主要面向电站真空系统配套场景设计，核心作用是为电站运行回路建立并维持稳定的负压工况，保障系统内真空度维持在工艺要求区间，避免因负压不足导致的换热效率下降、介质气蚀等运行问题，同时可承担系统初次投运时的抽真空作业、日常运行中的真空补抽作业，以及真空状态下的油气输送相关功能。从功能特性来看，机组采用集成式撬装结构设计，将动力驱动单元、泵体做功单元、油气分离单元、安装底座整合为一体式结构，动力端采用封闭式风冷电机结构，端盖设置密集散热孔保障连续运行时的热量散出，泵体端采用油封式旋片结构适配真空油的工作介质特性，可在额定工况下实现不小于60立方米每小时的抽气速率，适配电站4kW级配套动力需求，可稳定维持-48.1kPa的系统工作真空度，满足电站真空系统的运行参数要求。设计过程中重点考量了现场安装的便捷性与运行稳定性，底座采用加厚型钢焊接成型，设置多组安装固定孔位适配不同基础的安装需求，同时预留了足够的检修操作空间，日常维护时无需拆解整体撬装结构即可完成油液更换、密封件检修等常规操作；泵体与电机之间采用直联传动结构，减少了传动环节的功率损耗与故障点，外部设置半包围式防护挡板，既可以阻挡运行过程中可能的油液飞溅，也能避免现场杂物卷入传动部位造成设备损坏。安装边界方面，机组整体采用卧式布局，重心集中在底座区域，对安装基础的承重要求较低，进出油口、抽气接口均设置在机组侧方与顶部的易操作位置，对接现场管路时无需额外调整机组姿态，整体长宽高尺寸适配常规电站设备间的通道与安装位要求，无需对现有安装空间进行额外改造即可完成布设，同时机组的振动控制经过优化，正常运行时的振动幅值满足工业设备安装规范要求，不会对周边配套仪表的精度造成干扰。
