双动式高压空气压缩机组结构设计

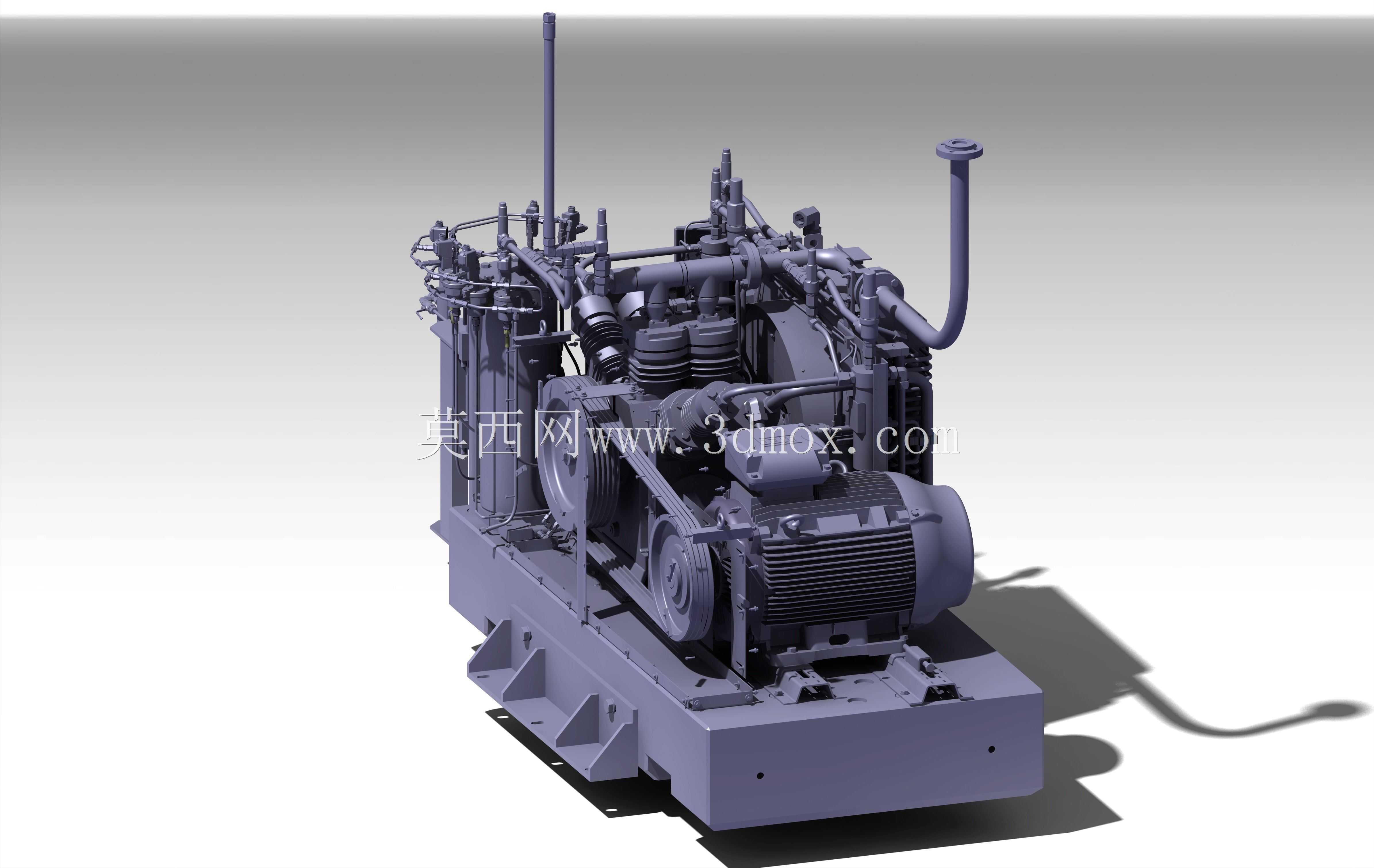

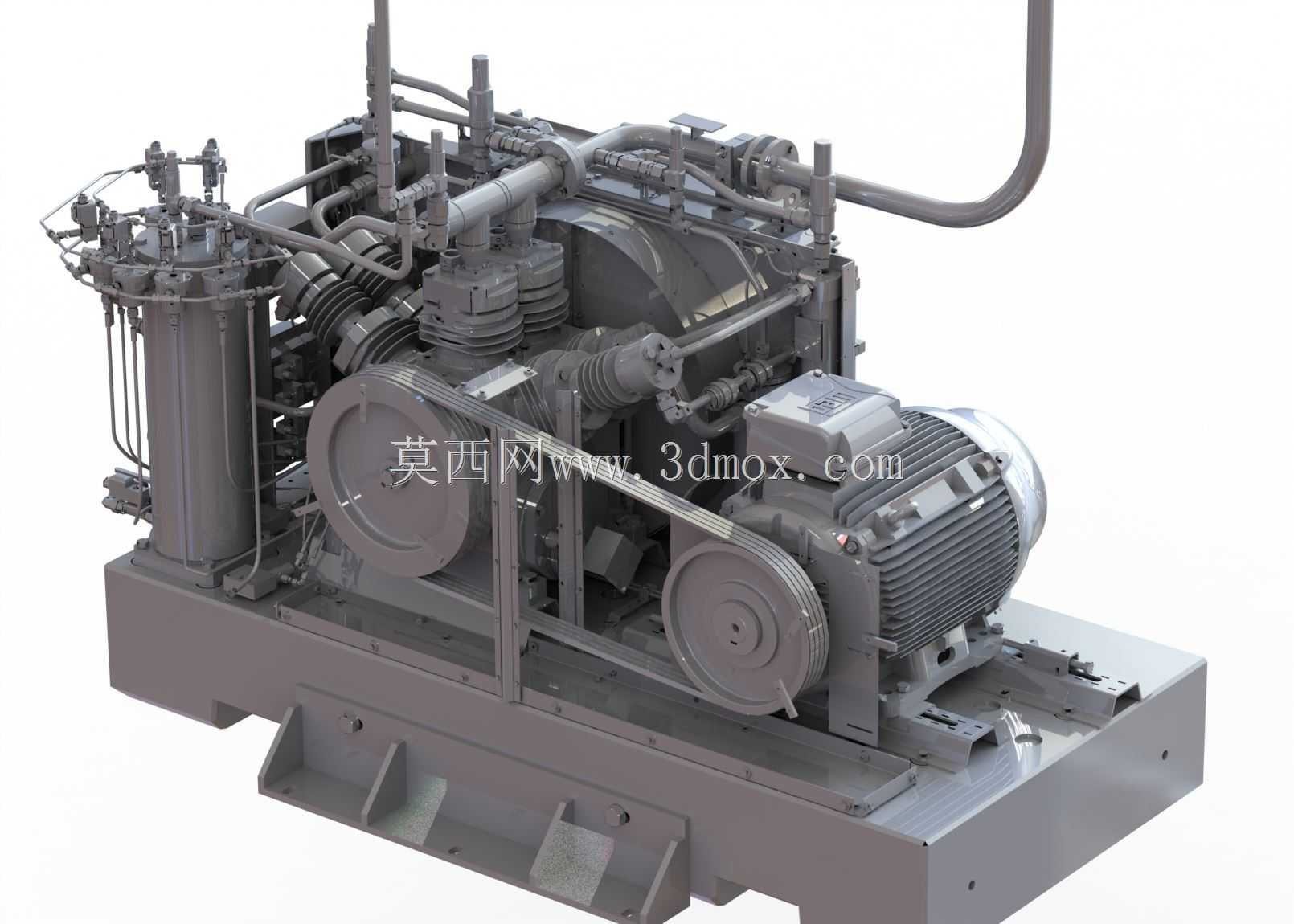

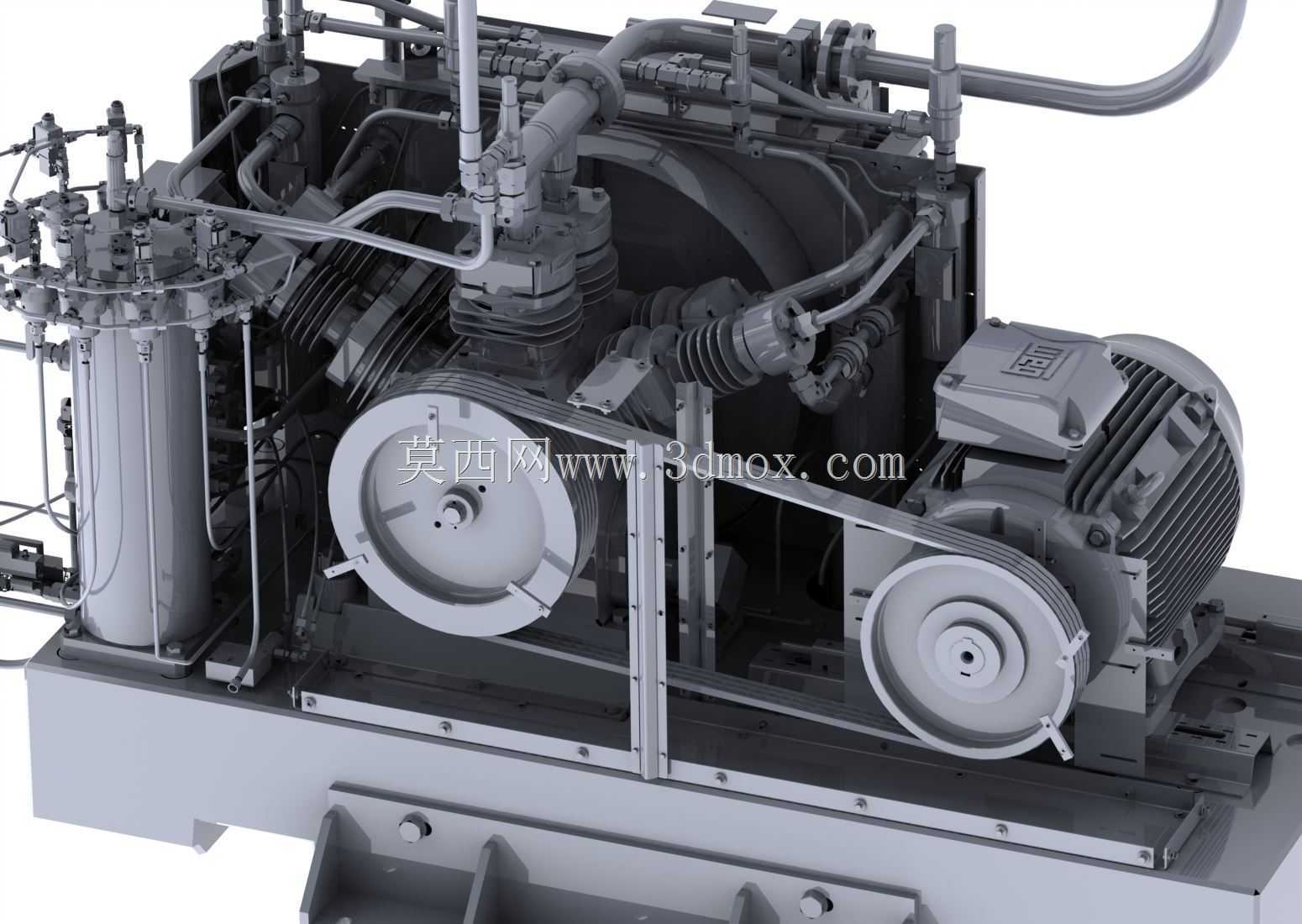

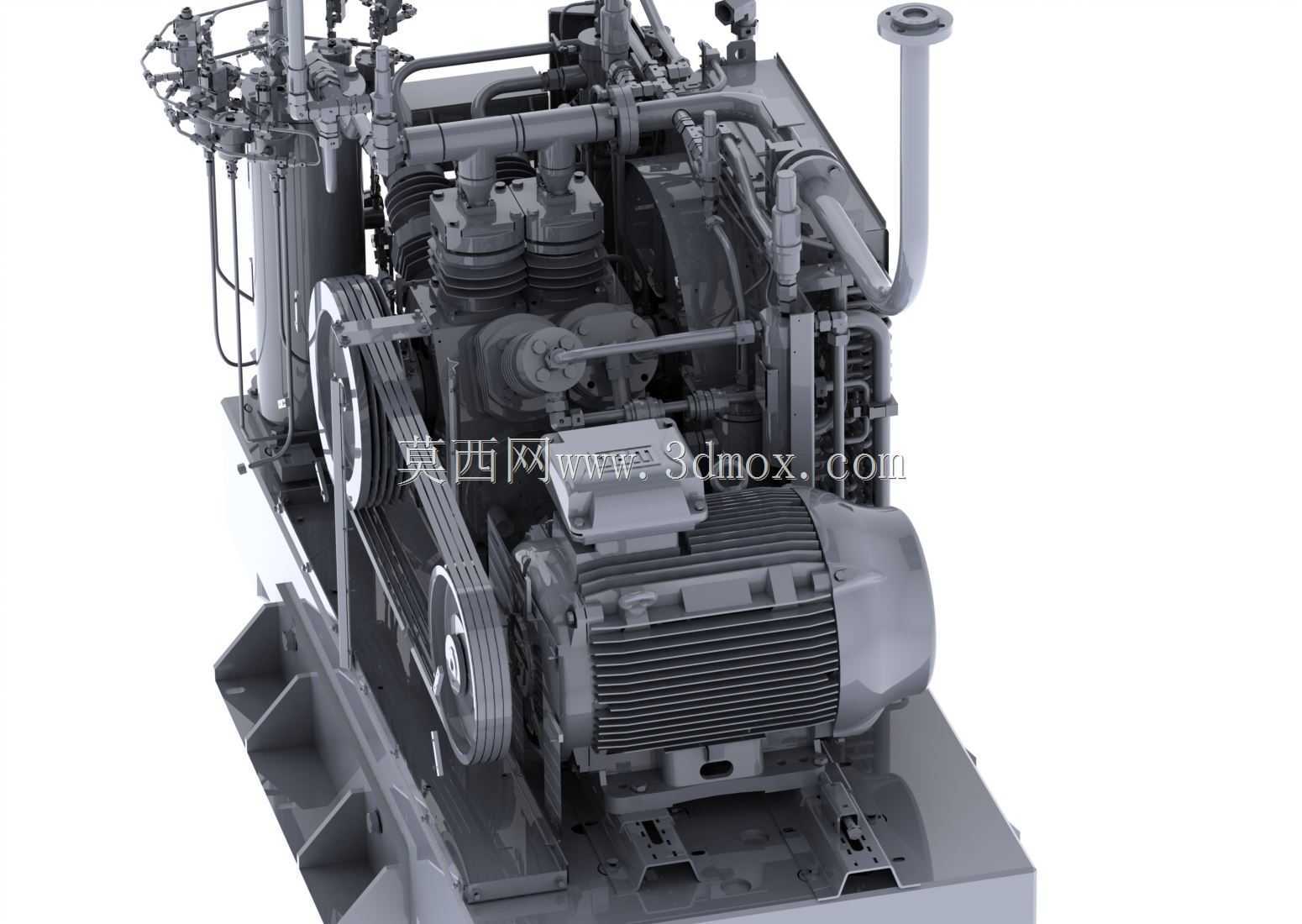

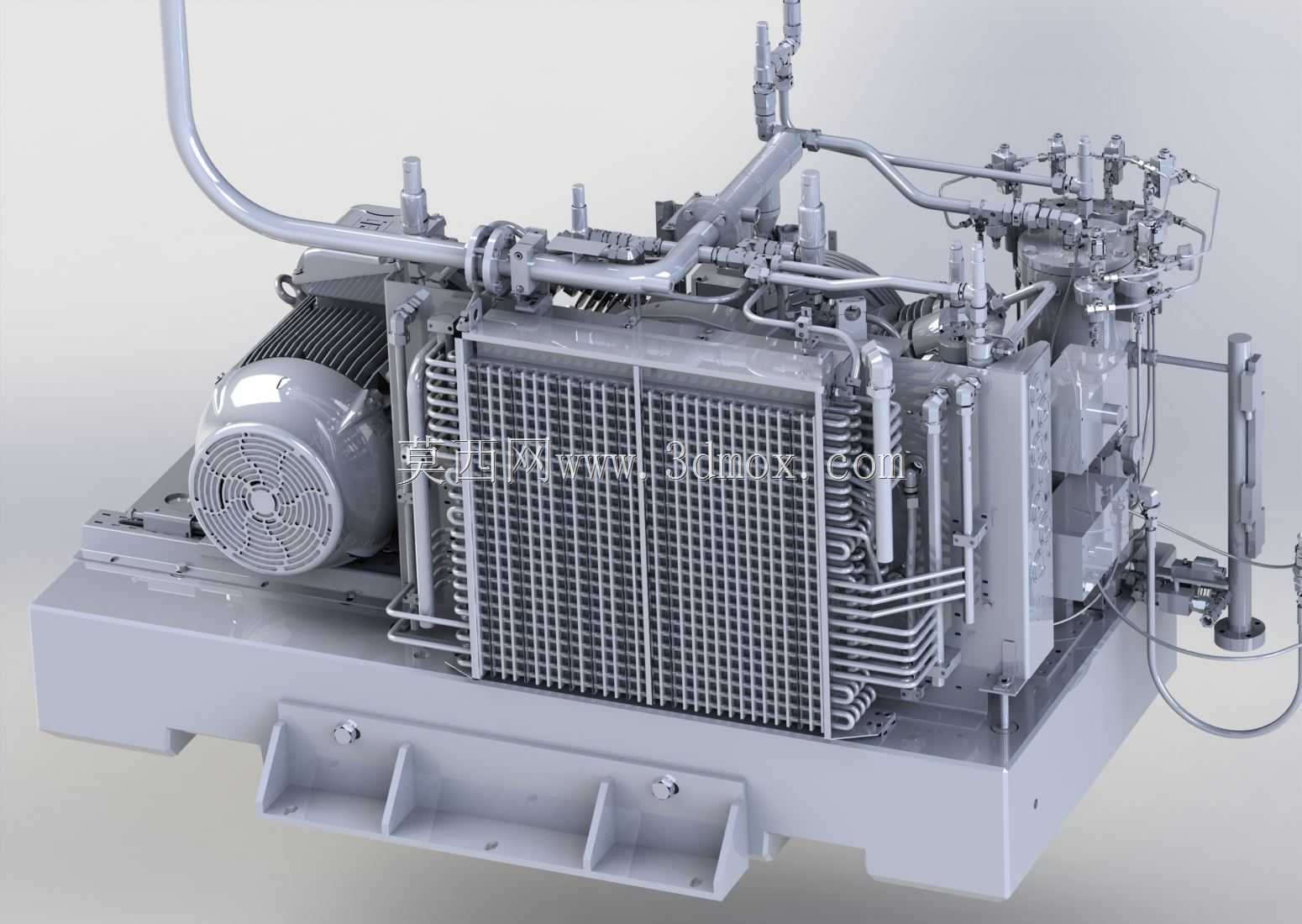

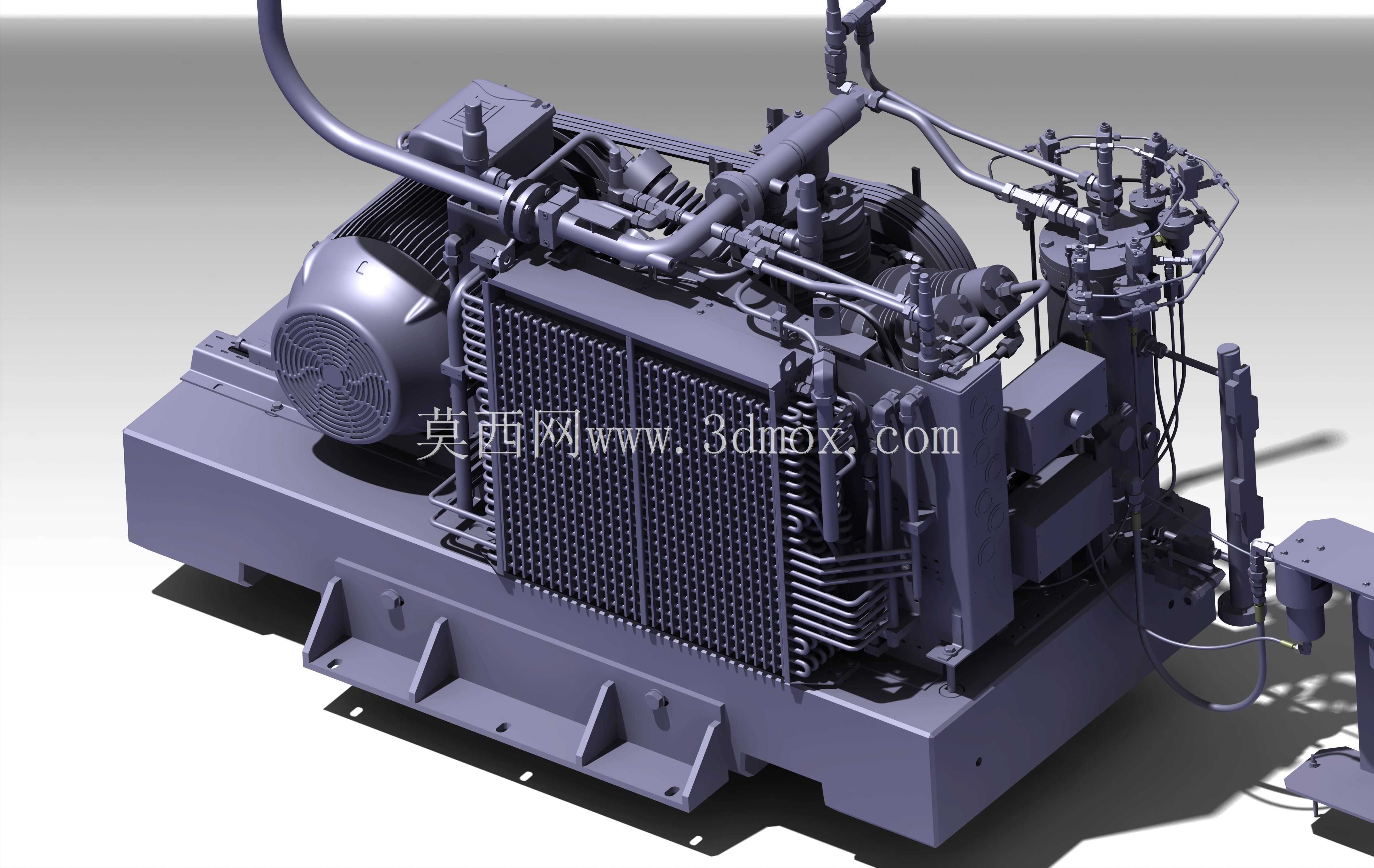

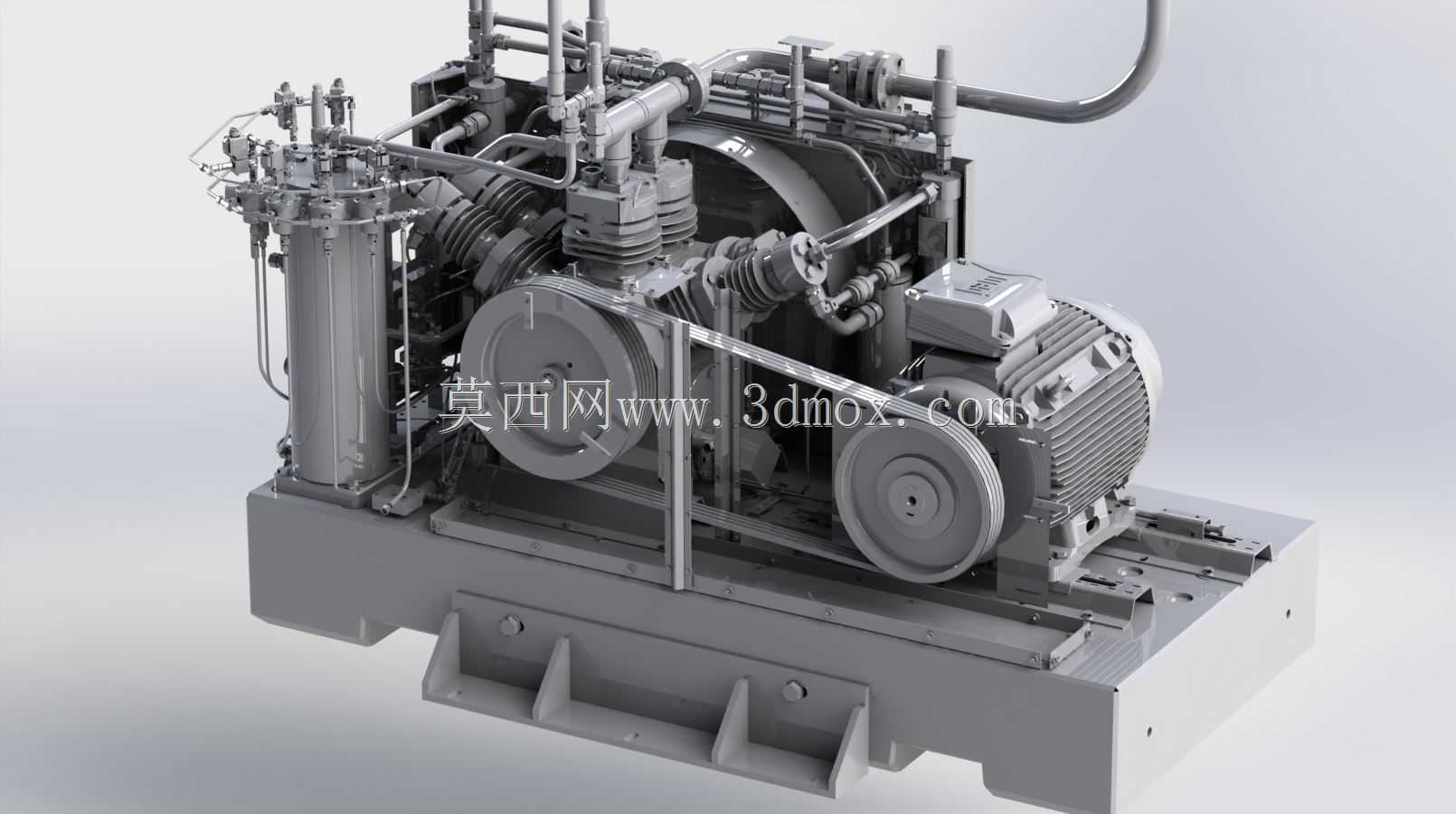

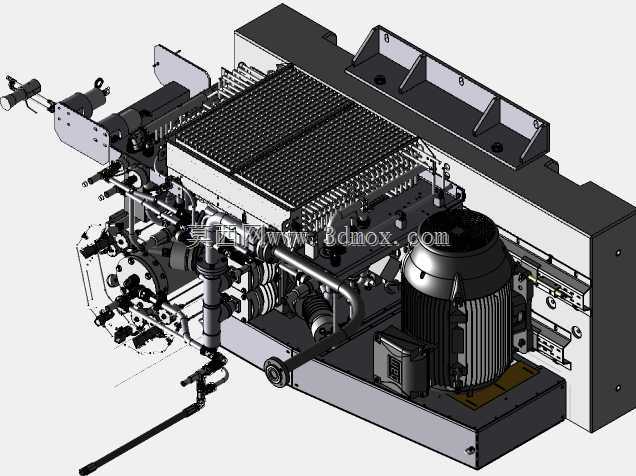

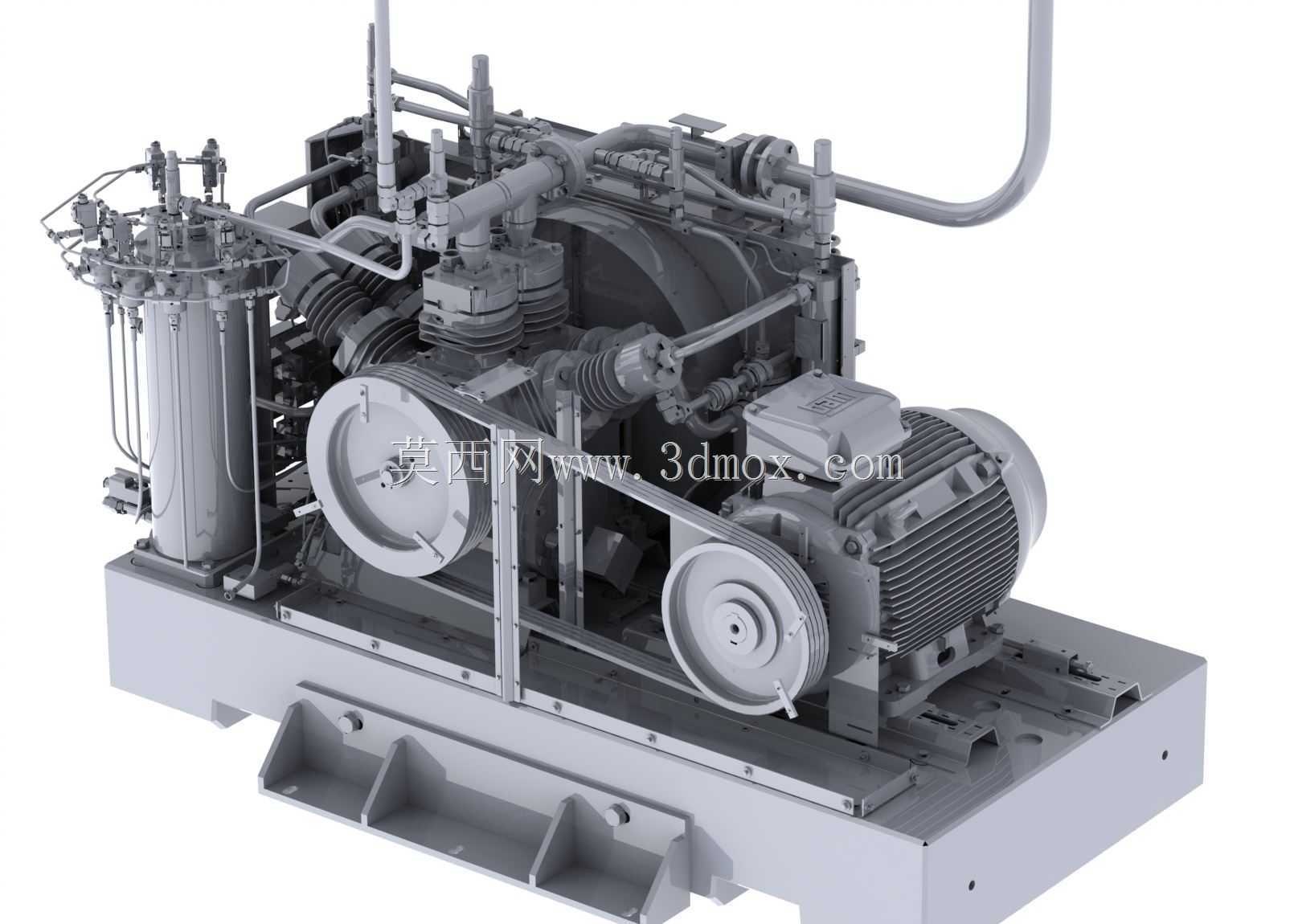

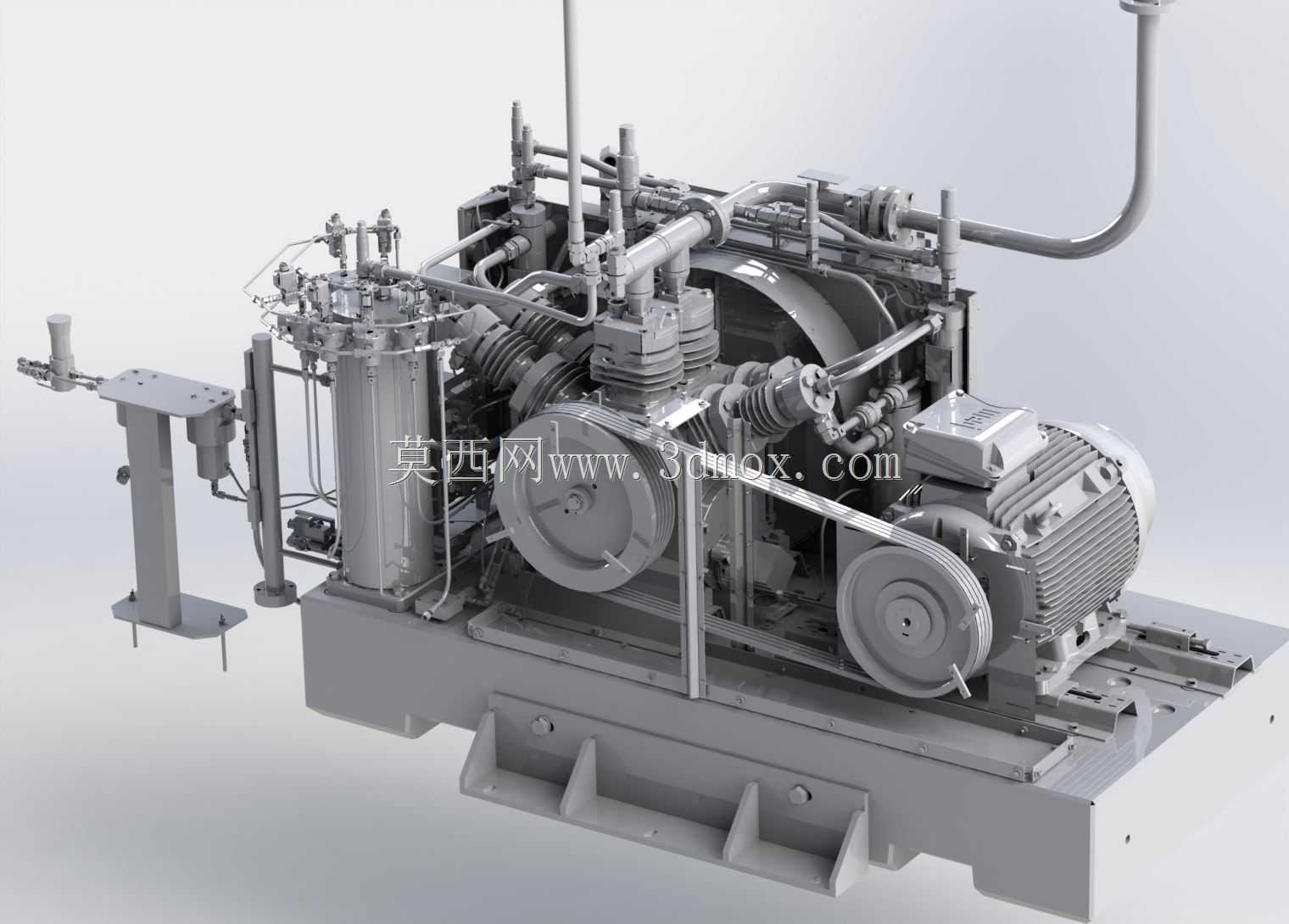

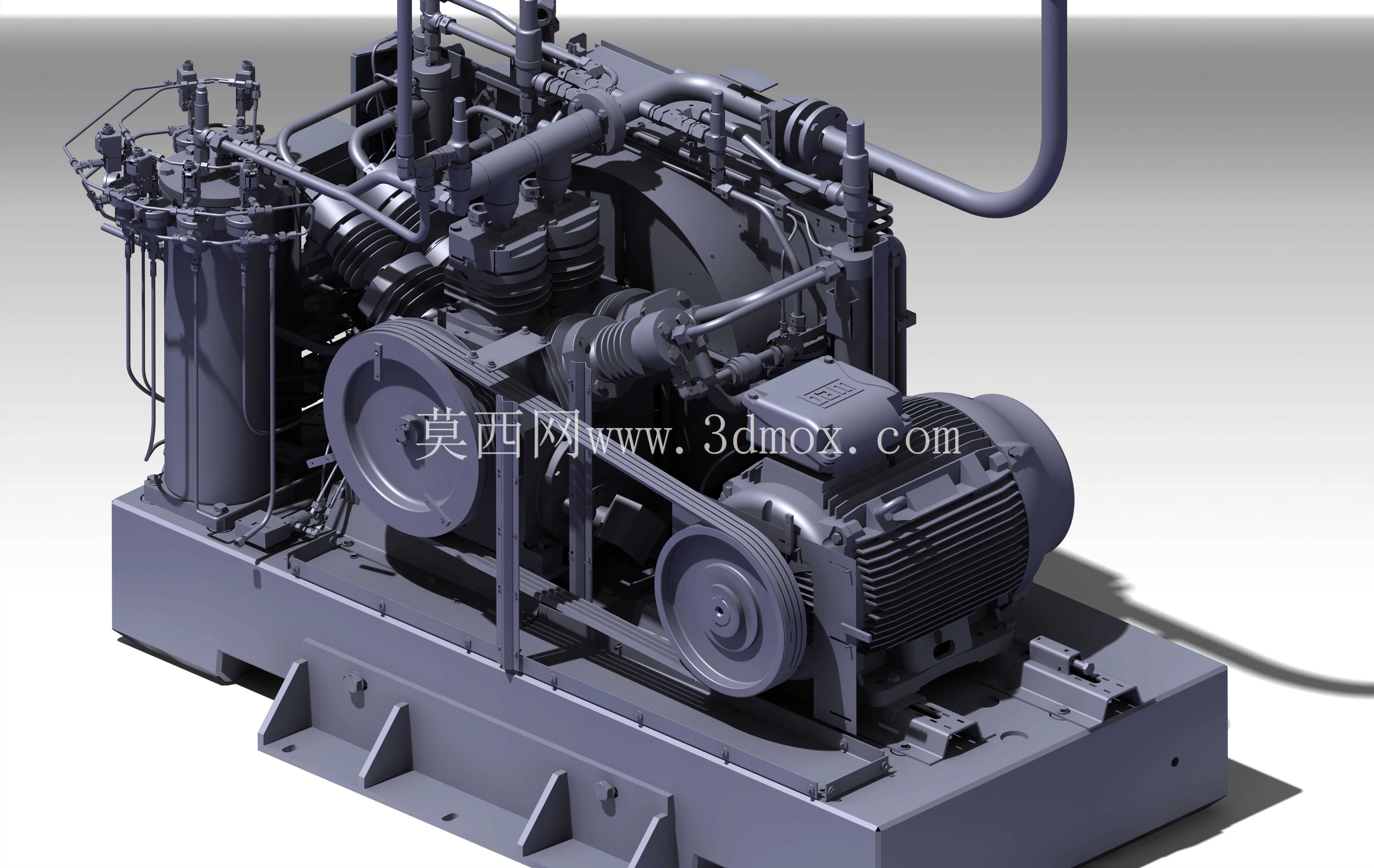

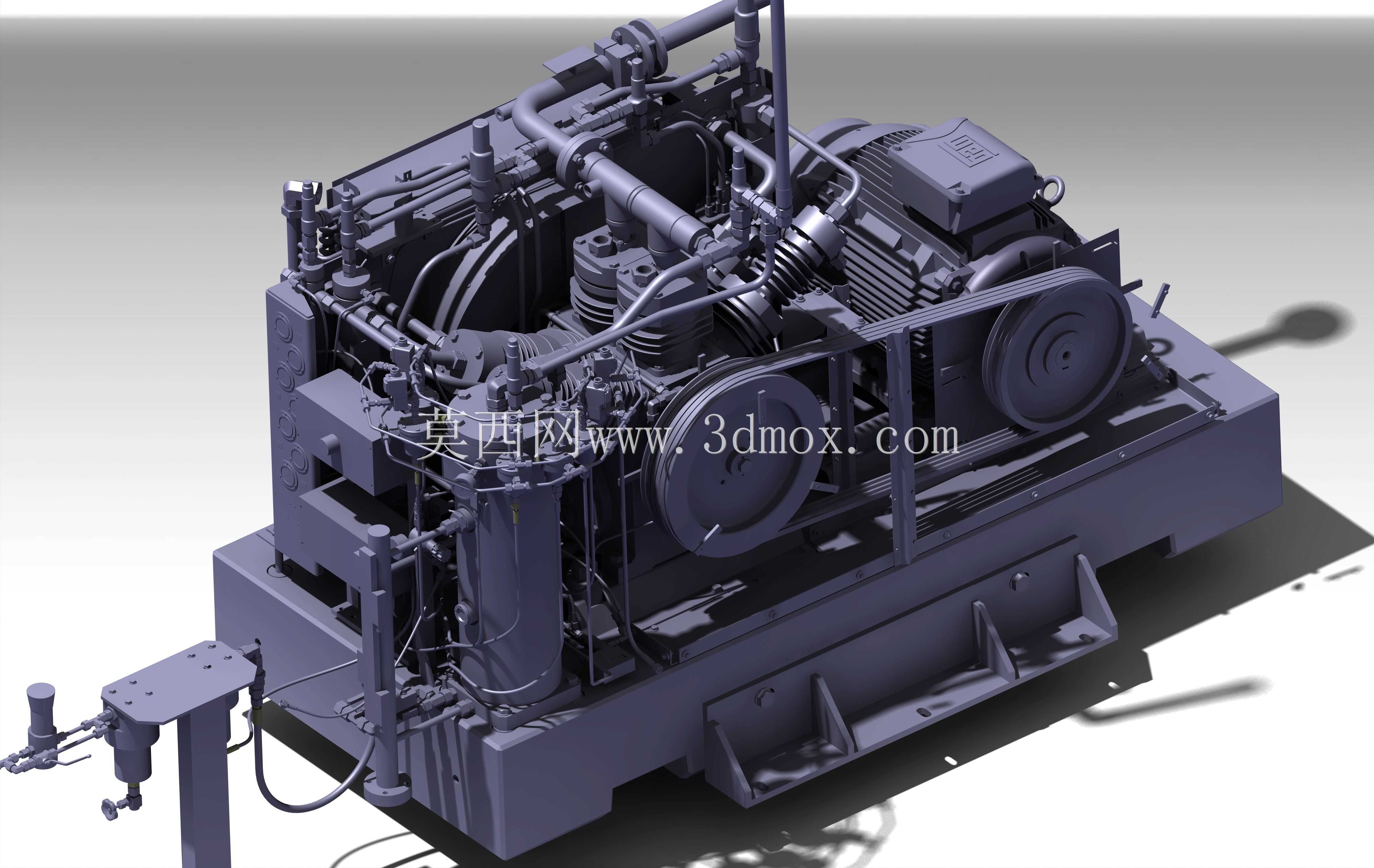

这款双动式空气压缩机组，主要面向需要稳定高压气源的工业生产场景，可覆盖机械加工车间气动工具供能、化工流程工艺增压、气瓶充装、气动控制系统气源供给、工业吹扫作业等多类使用需求，能够持续输出符合压力要求的洁净压缩空气，为下游用气设备提供稳定可靠的动力来源。机组采用六级实心钢曲轴搭配厚规格阀杆的核心结构设计，整体设计思路围绕长期高负荷工况下的耐用性与运行效率展开，通过优化气流流道设计，可在运行过程中有效降低压缩腔内部工作温度，减少压缩空气中的水分析出占比，避免管路积水锈蚀与下游气动元件的水汽侵蚀问题，同时大幅延长核心运动部件的使用寿命，降低日常运维的频次与成本。机组的动力端采用电机通过皮带轮传动的结构布局，可根据不同工况的压力与流量需求匹配对应功率的驱动单元，压力覆盖范围从低压工况到10bar的高压作业场景均可适配，容积流量区间可覆盖从小型作业单元到中型生产线的气源需求，能够灵活适配不同规模的用气场景。在结构布局上，机组采用一体化撬装底座设计，所有压缩缸体、冷却管路、传动组件、驱动电机均集成安装在整体焊接的钢制底座上，底座预留有标准的安装固定孔位与吊装点位，现场安装时仅需完成底座固定、管路对接与电气接线即可投入使用，大幅缩减现场安装调试的周期。压缩缸体采用分级排布的结构，各级缸体之间通过金属管路连接并配套级间冷却结构，可逐级降低压缩过程产生的热量，提升压缩效率，管路上集成有对应的阀组与检测接口，方便日常运行时的压力检测与维护操作。传动区域的皮带轮与皮带外侧预留有安全防护的安装边界，可在不改动主体结构的前提下加装安全防护罩，满足生产现场的安全作业规范要求。整体外形布局紧凑，在保证各级组件维护操作空间的前提下尽可能压缩占地面积，可适配车间内狭小的设备安装空间，同时各维护点位均朝向操作侧布置，日常的滤芯更换、阀组检修、皮带张紧调整等操作均可在机组正面完成，无需额外预留侧面的大尺寸维护通道，进一步降低对安装场地的空间要求。
