螺杆式制冷机房成套管路设备布局

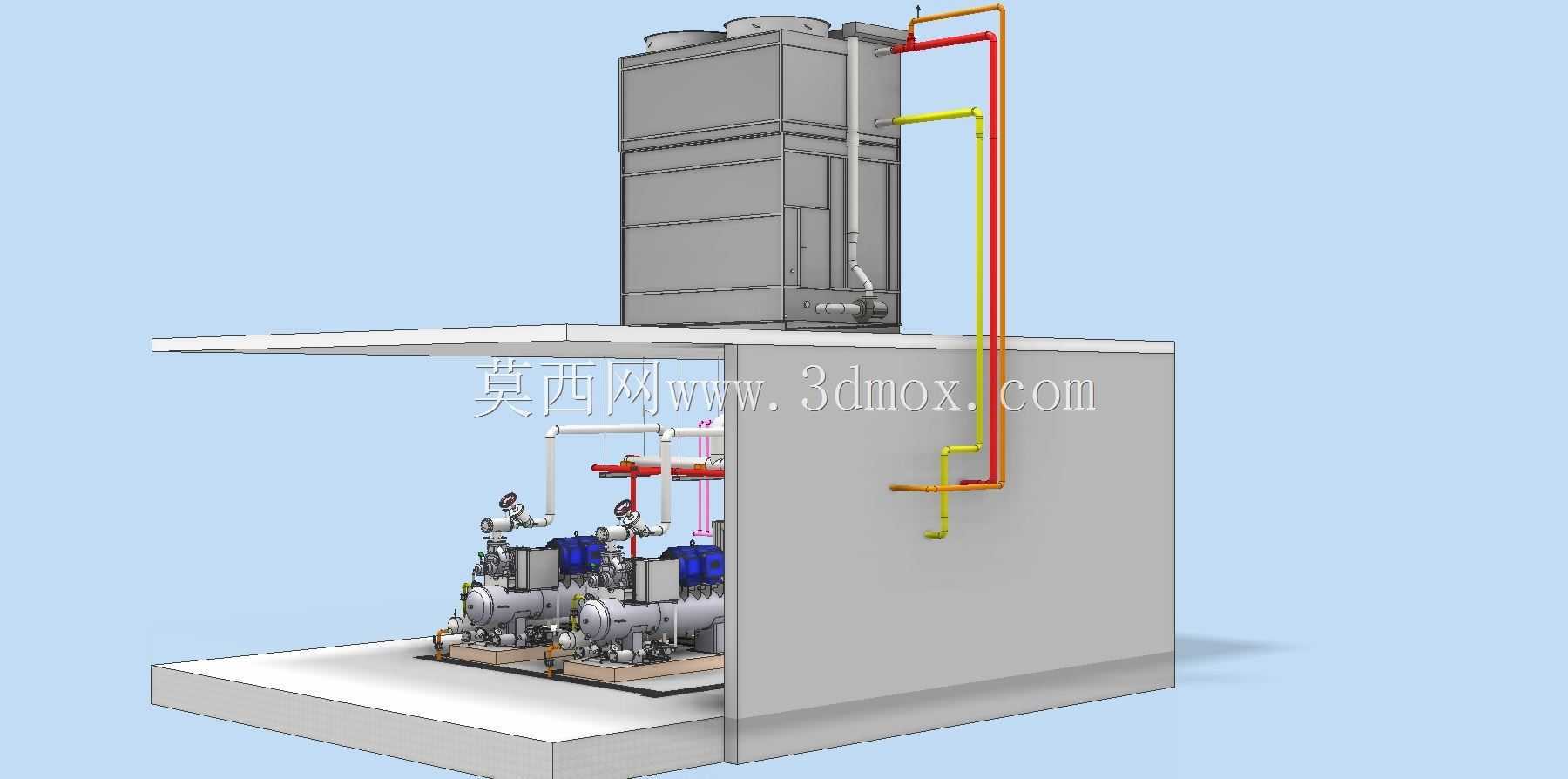

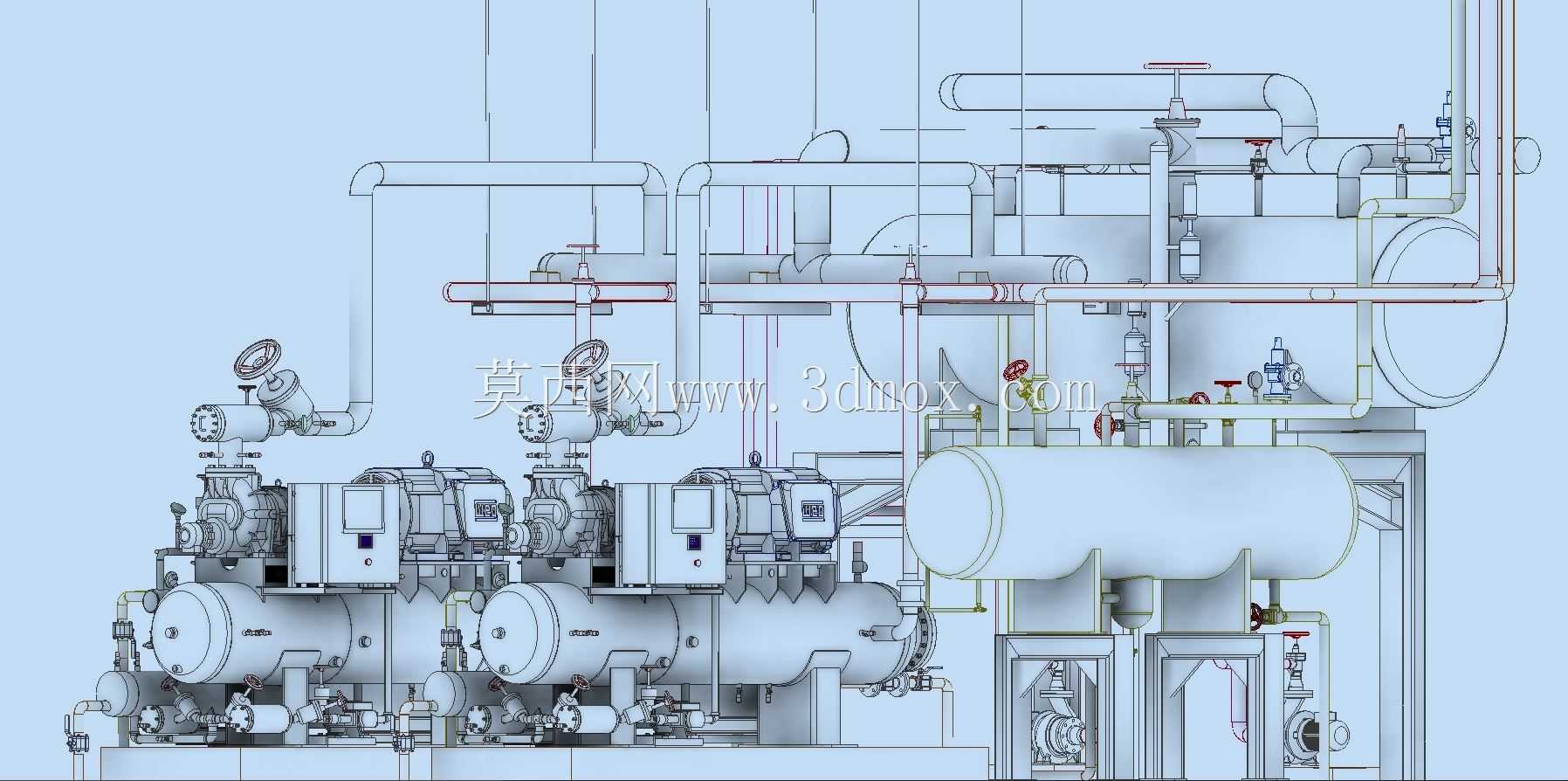

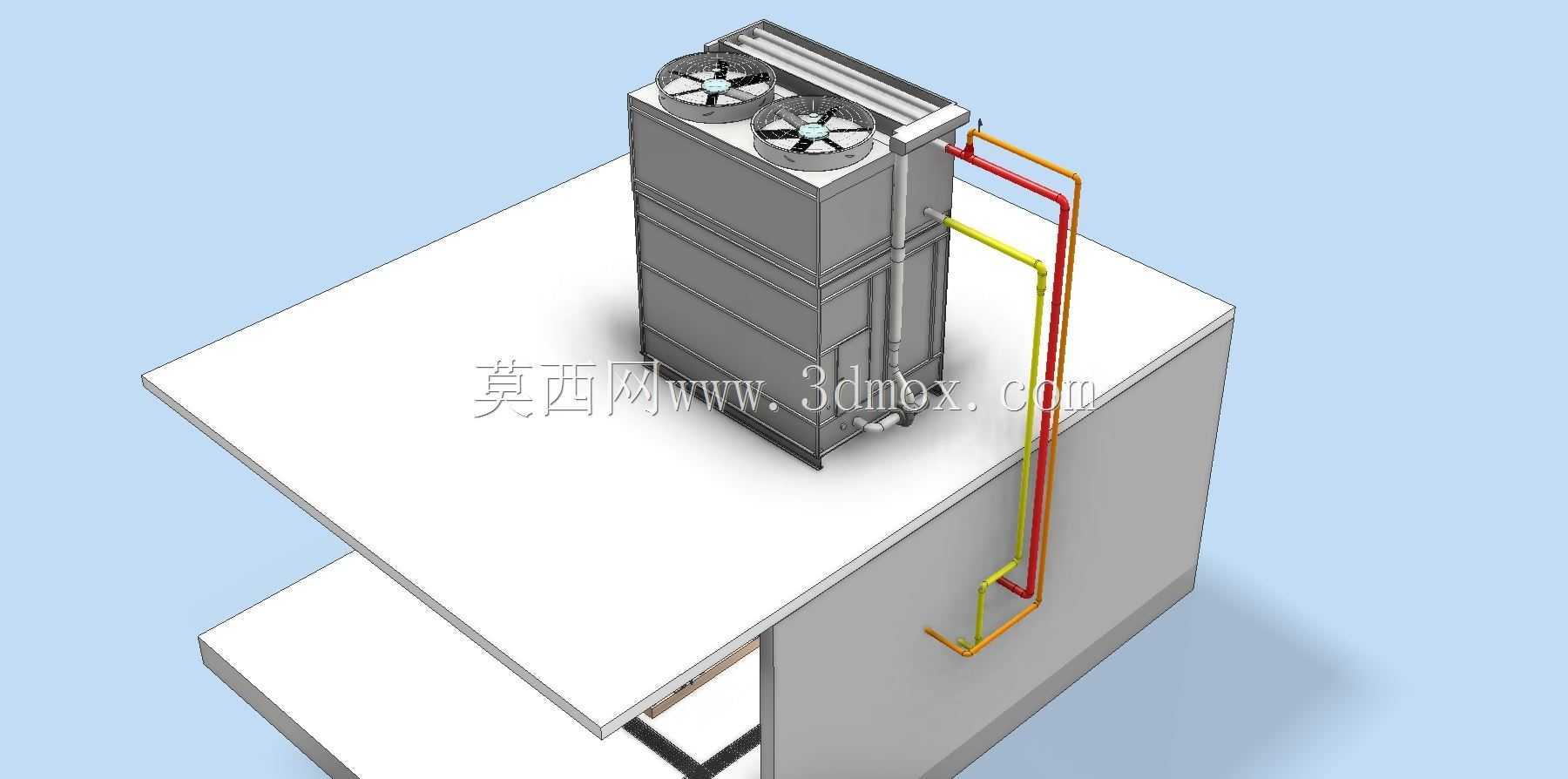

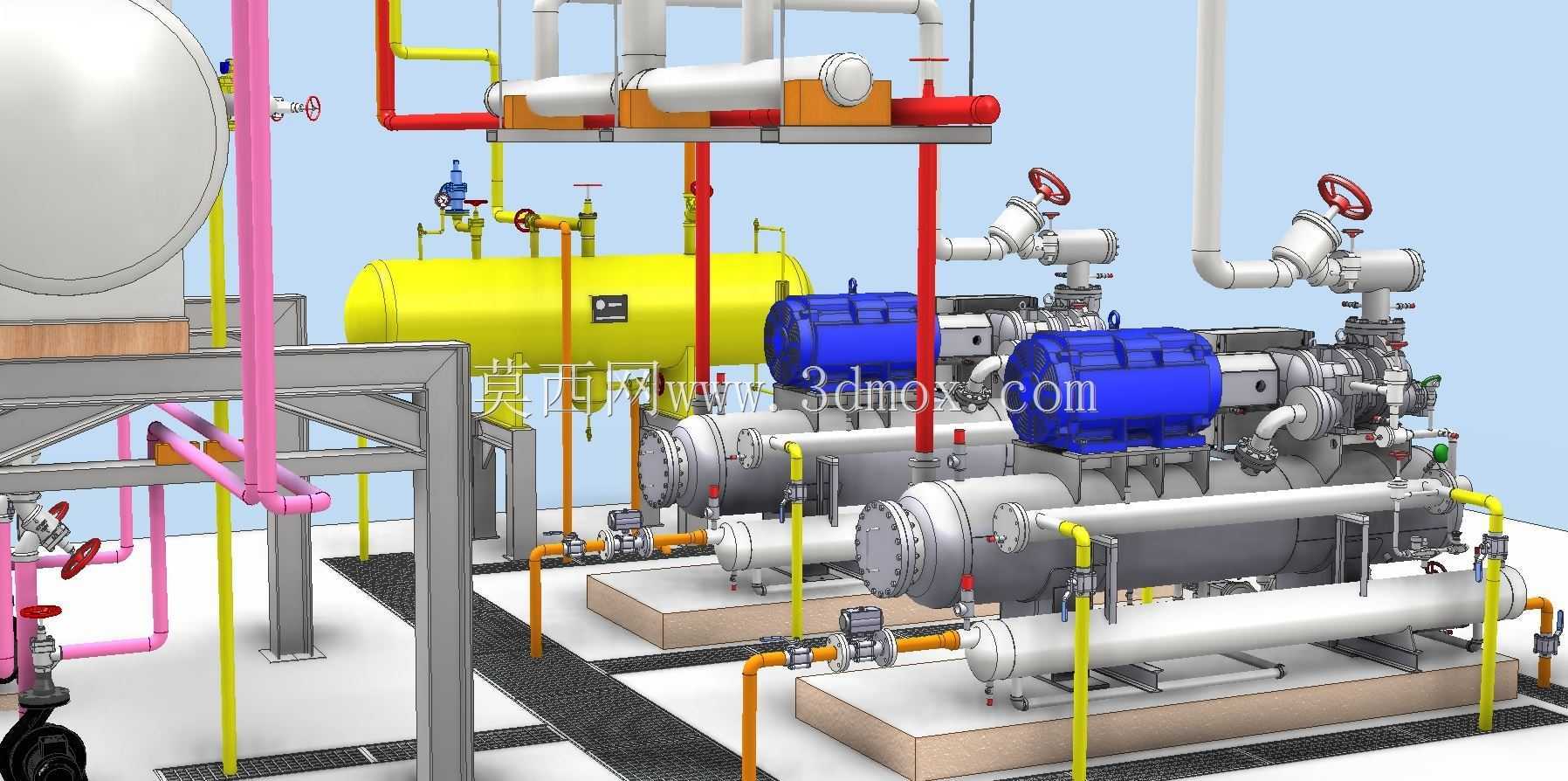

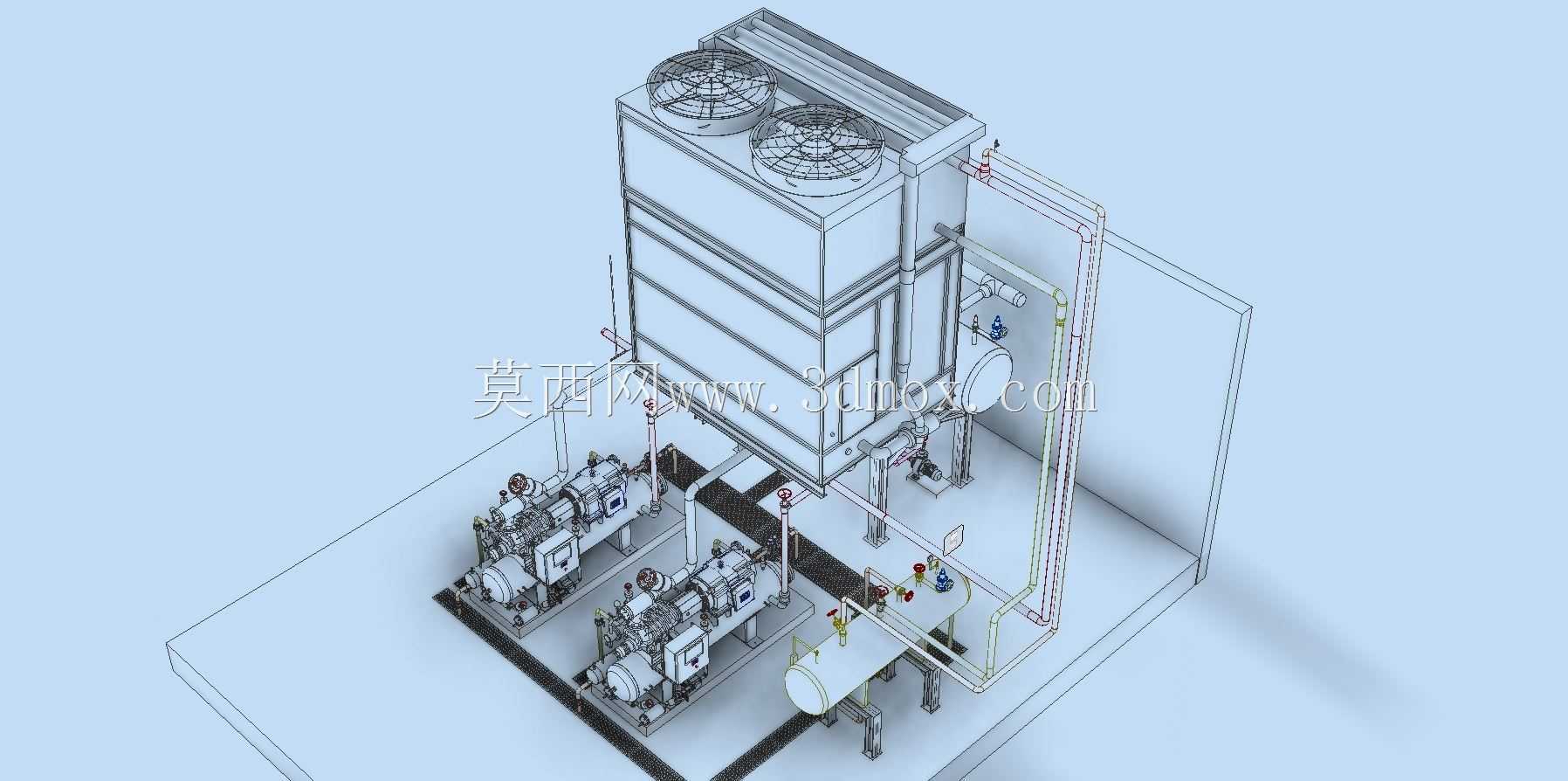

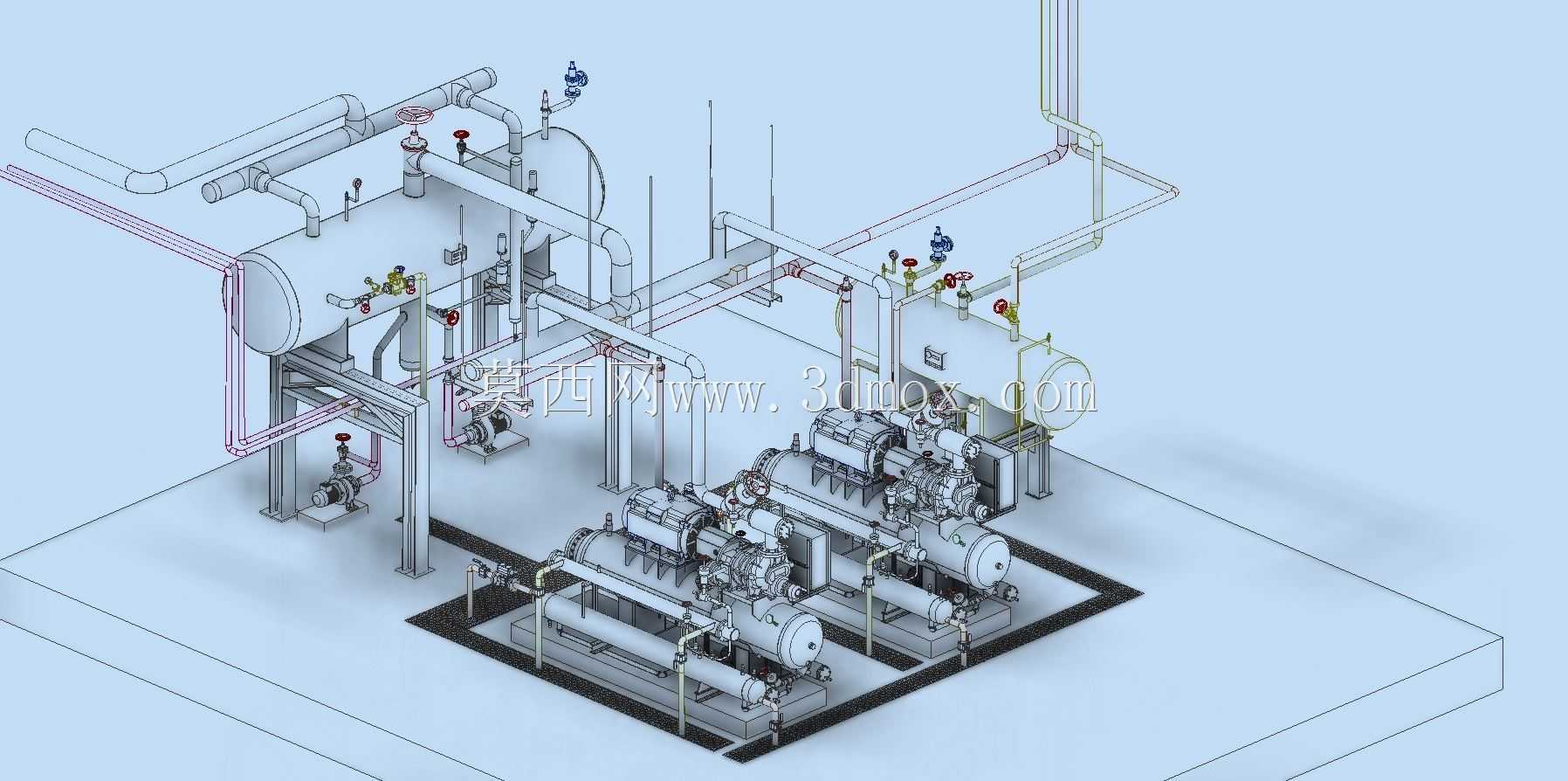

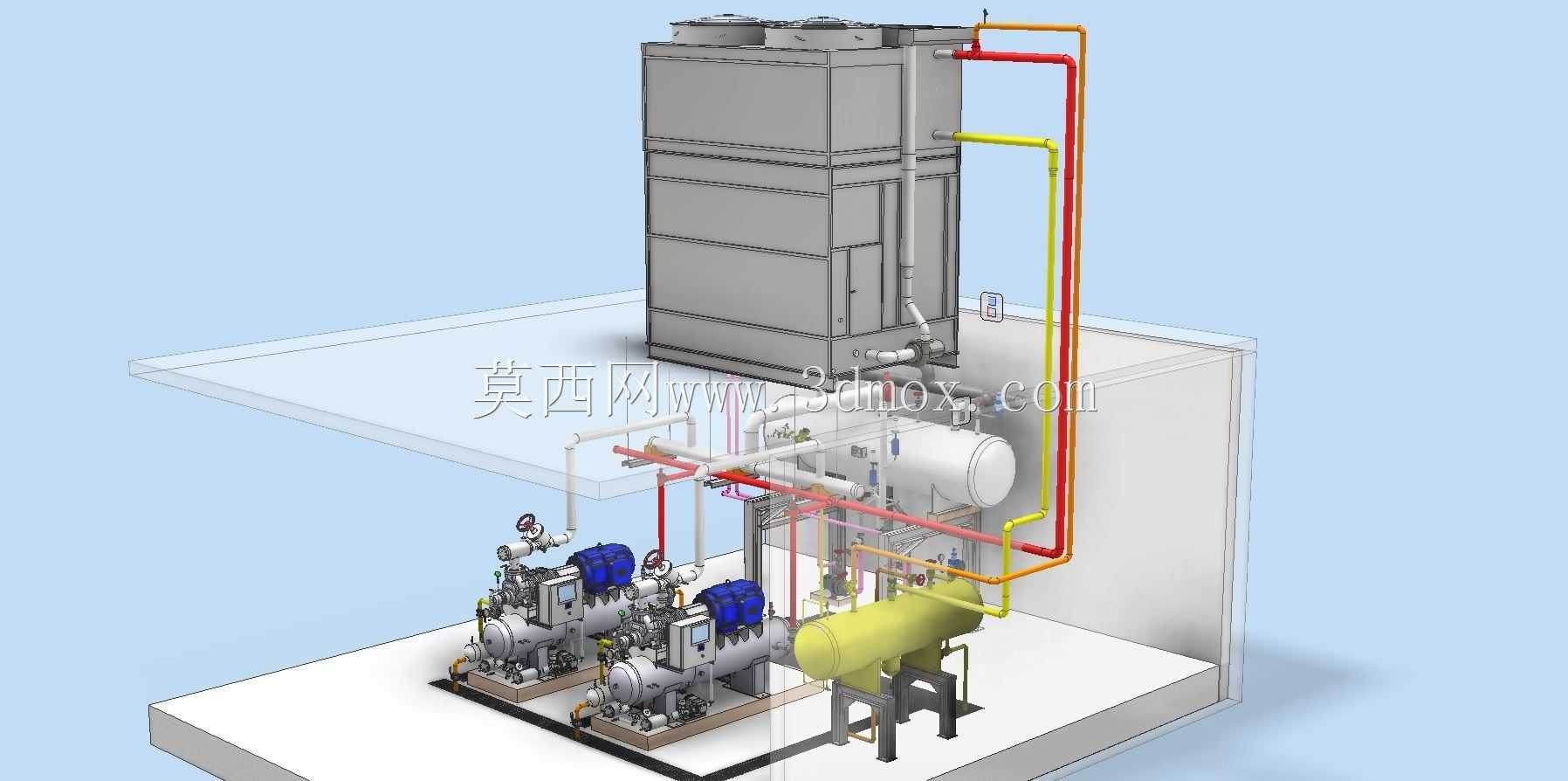

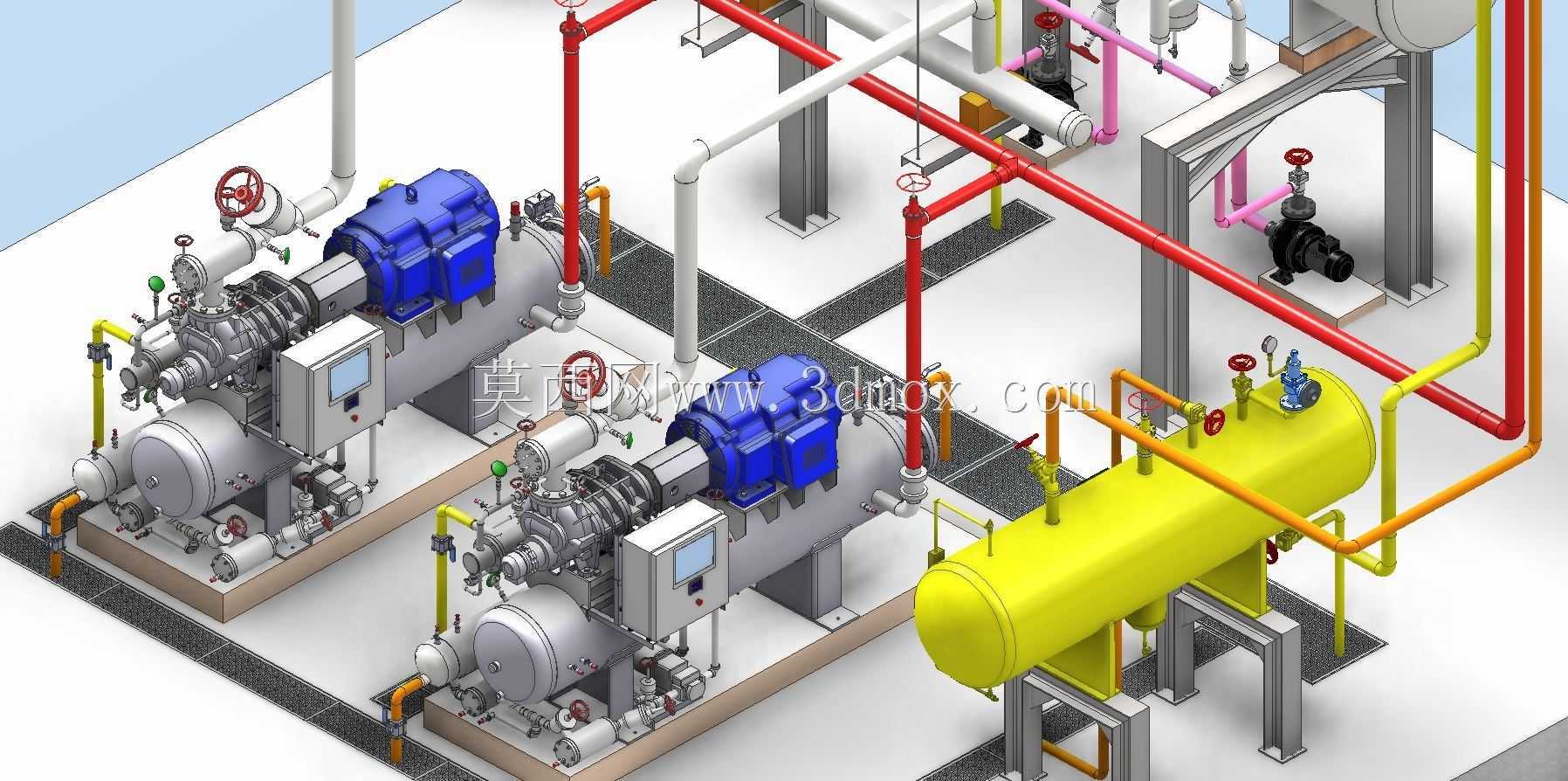

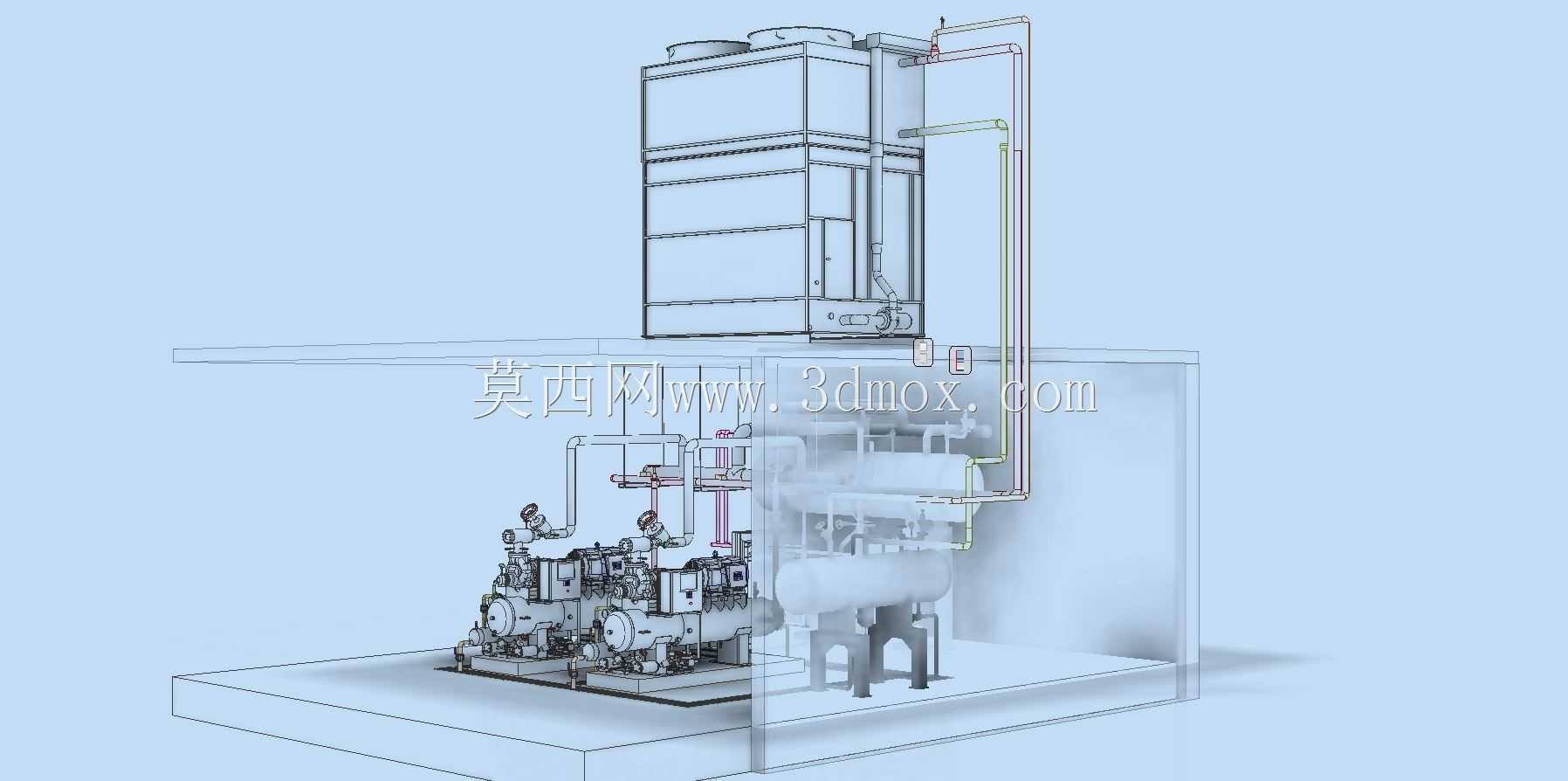

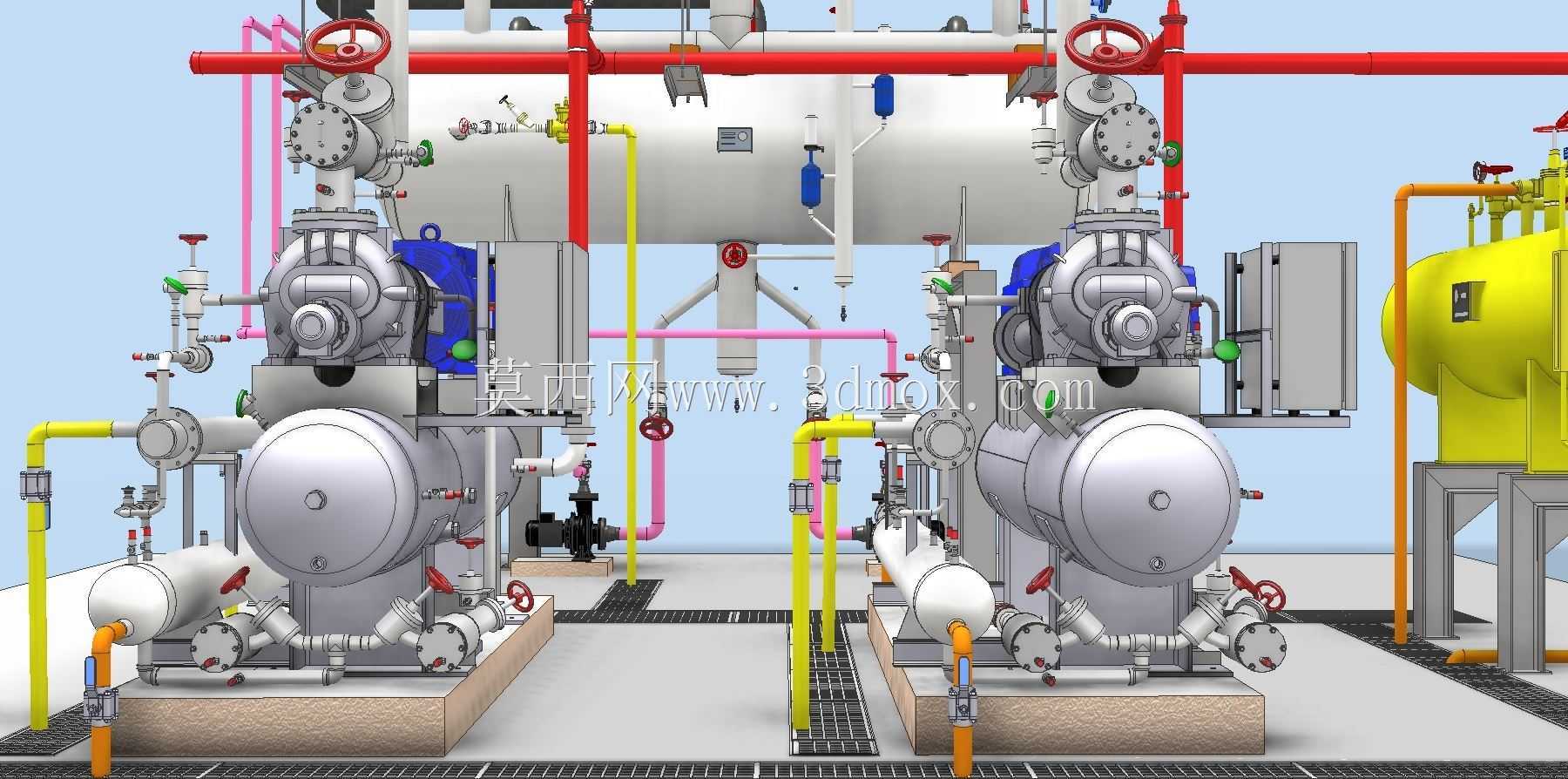

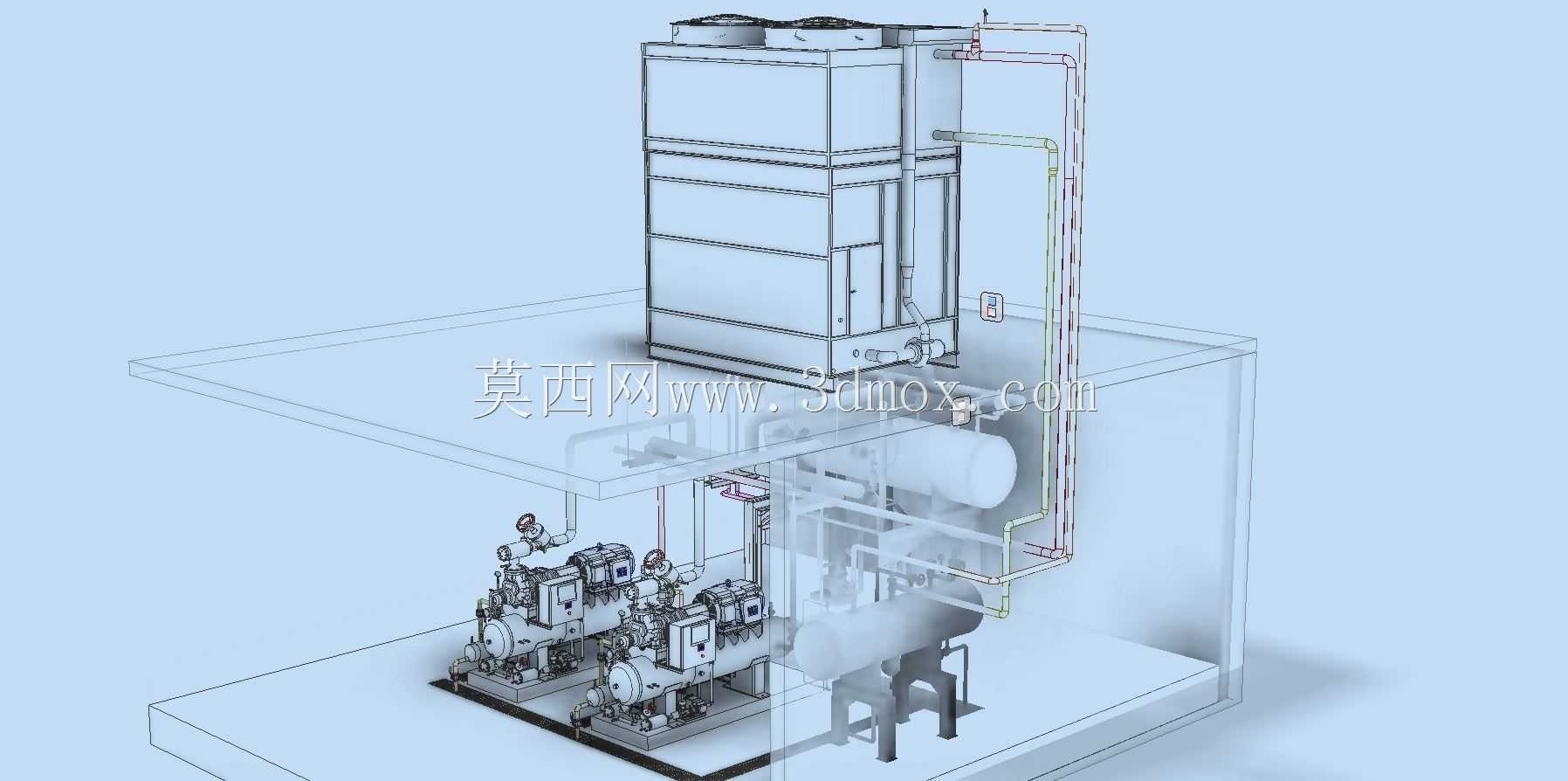

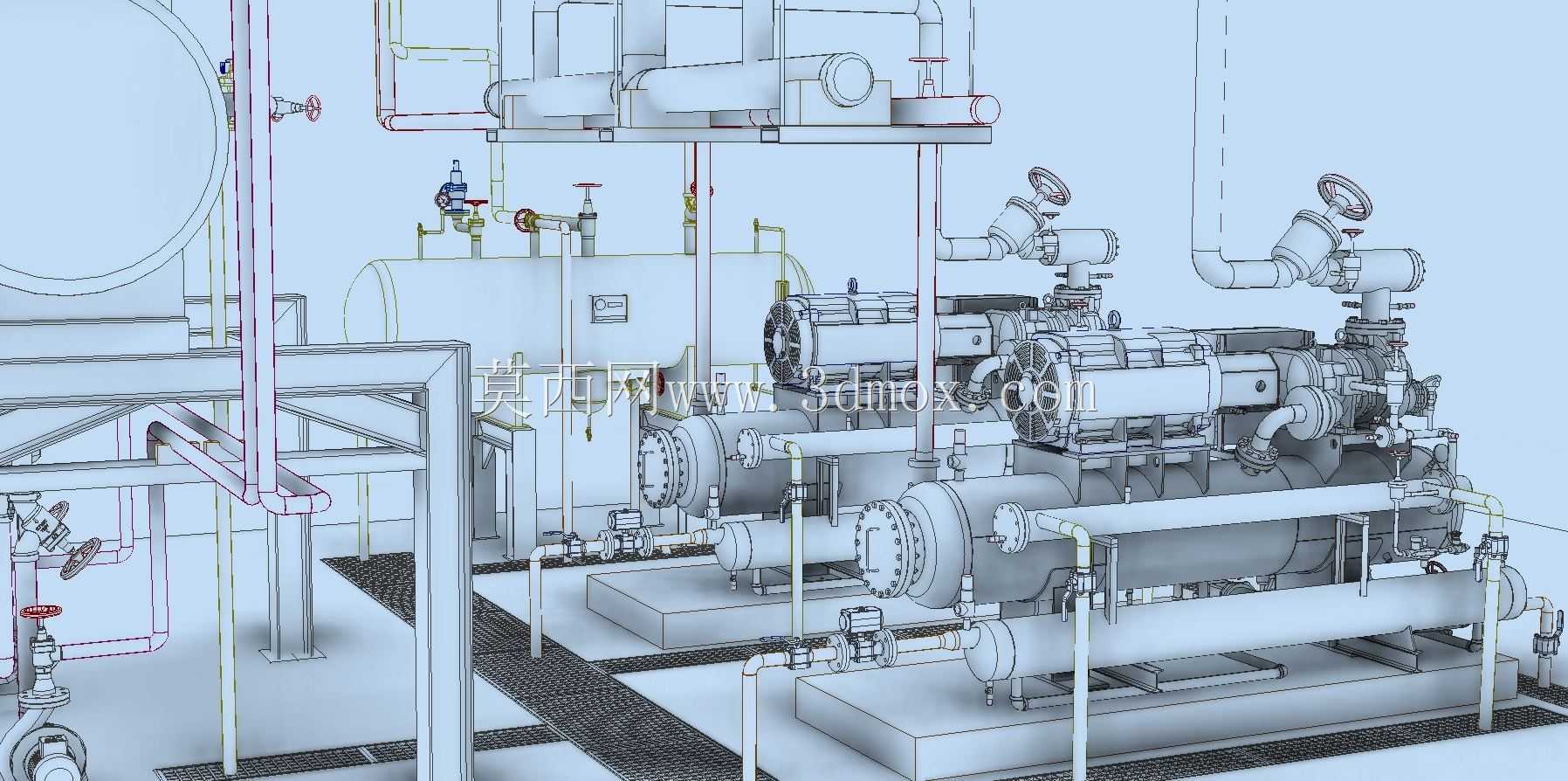

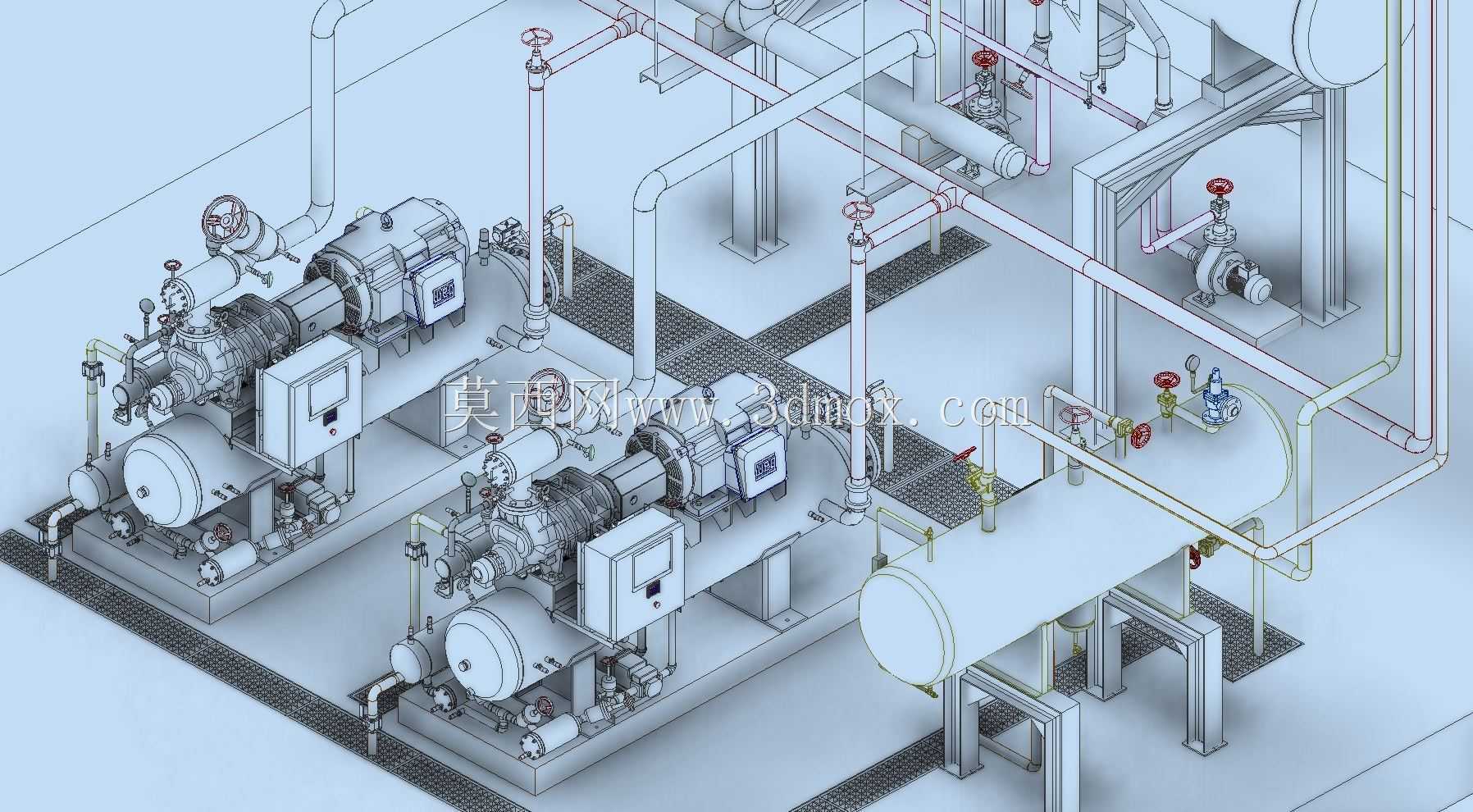

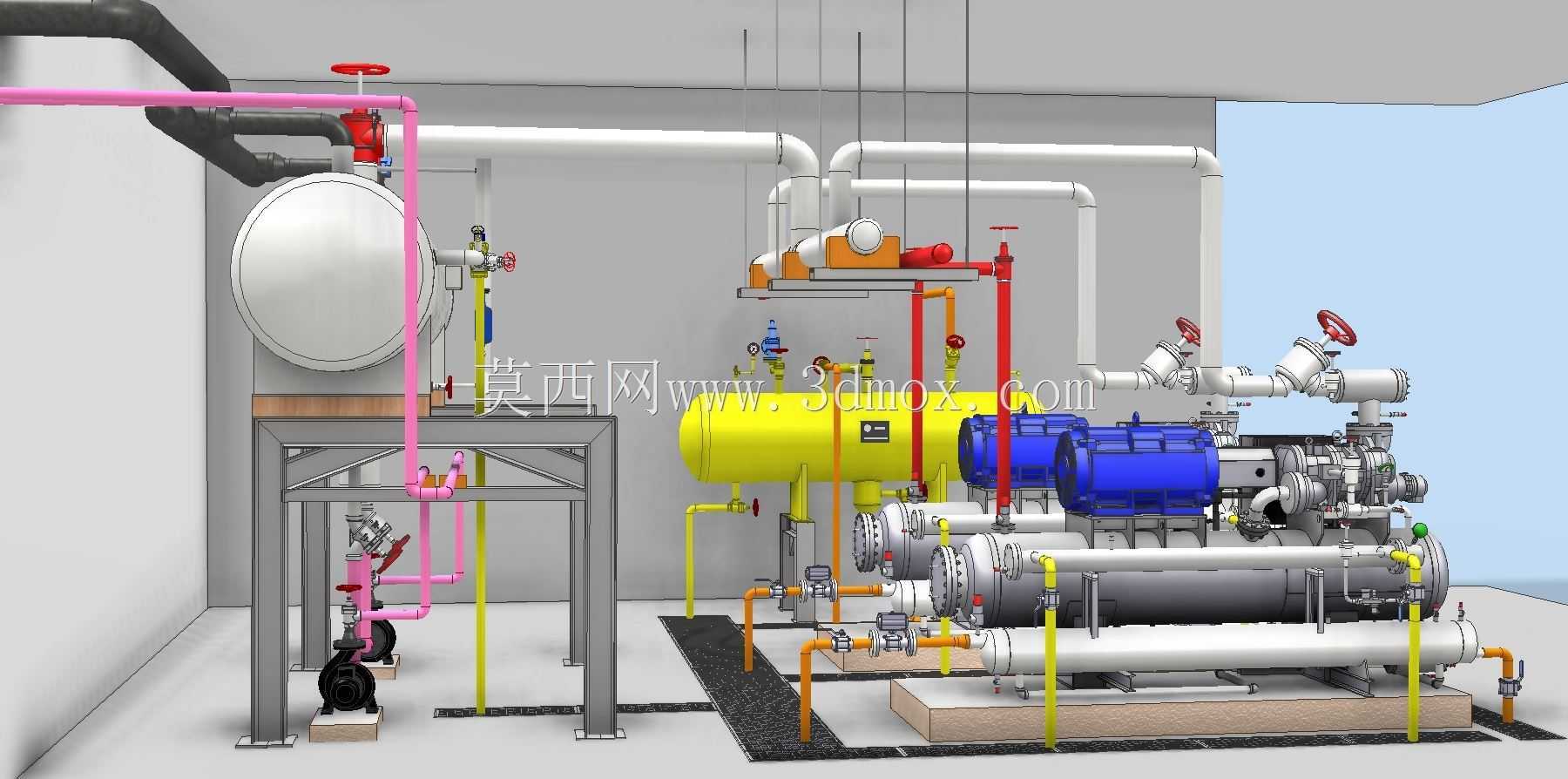

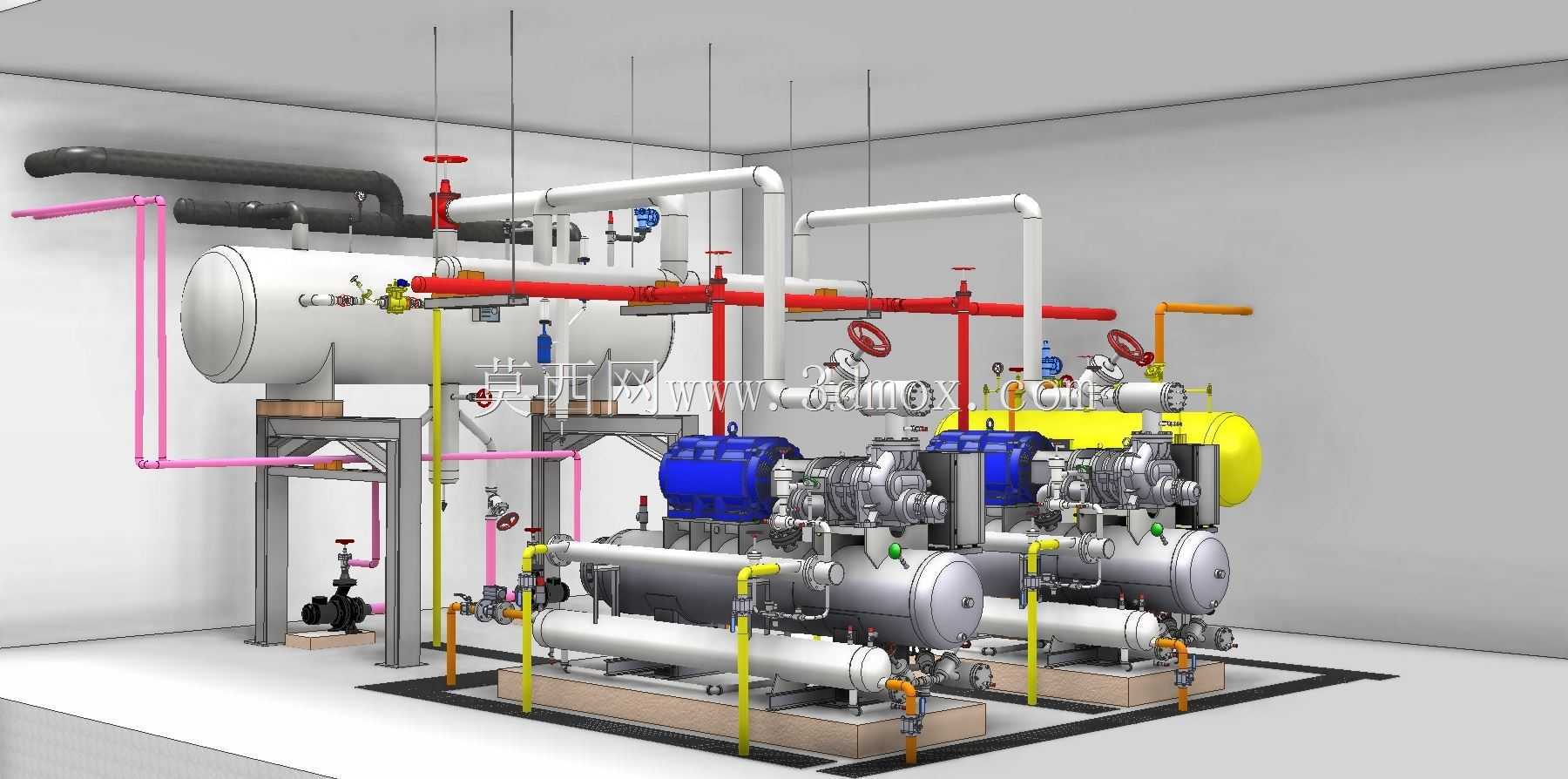

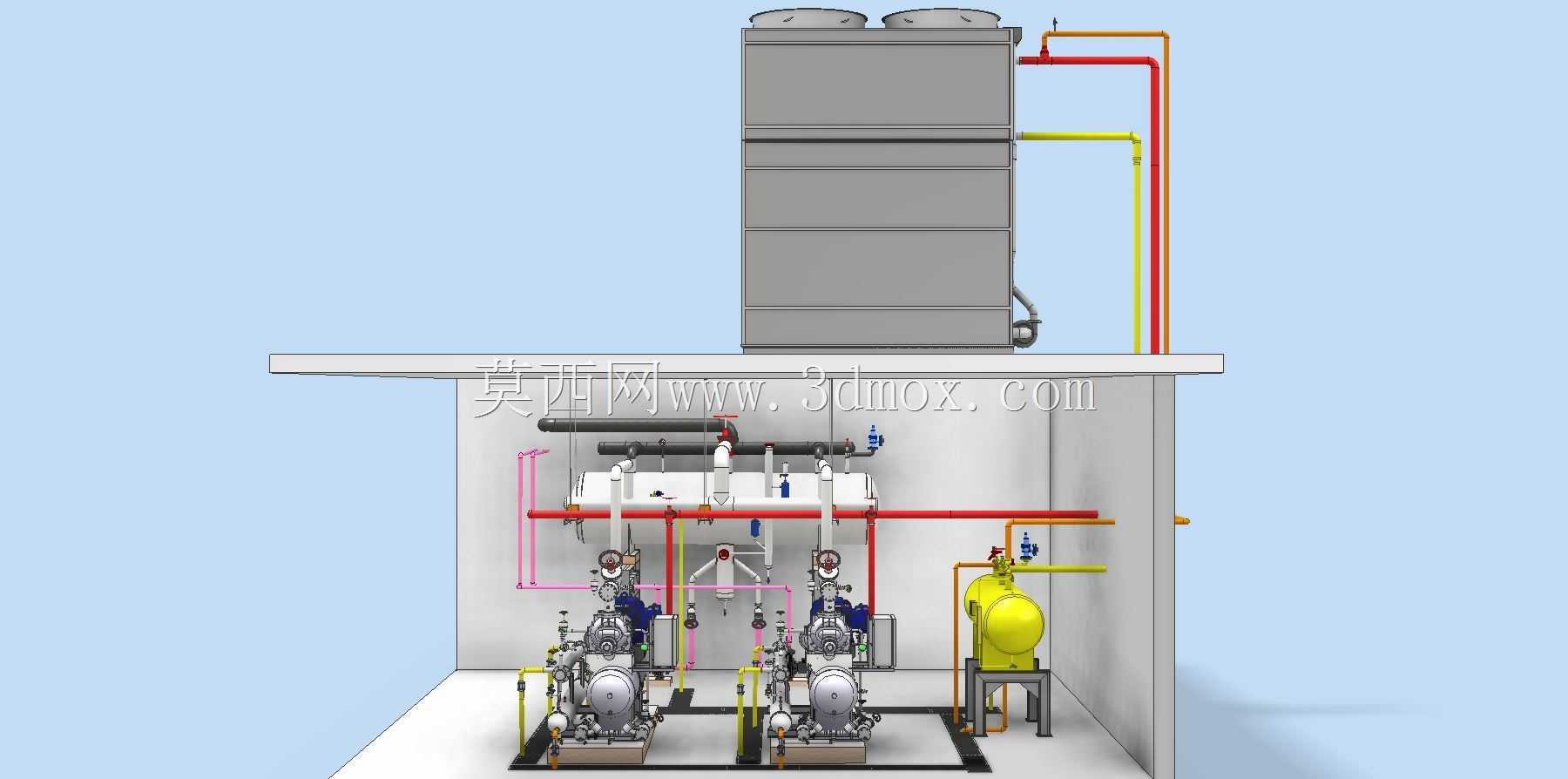

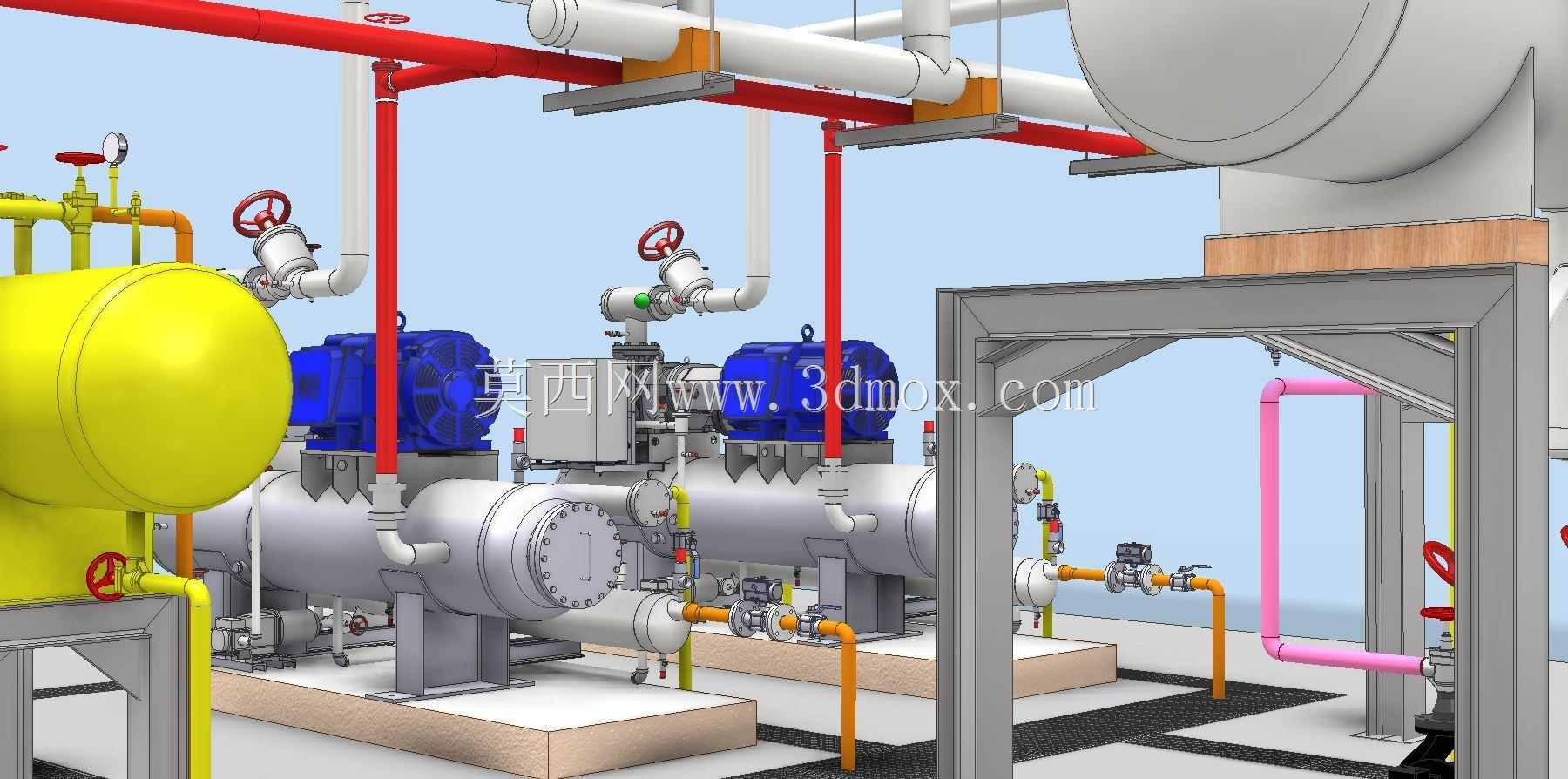

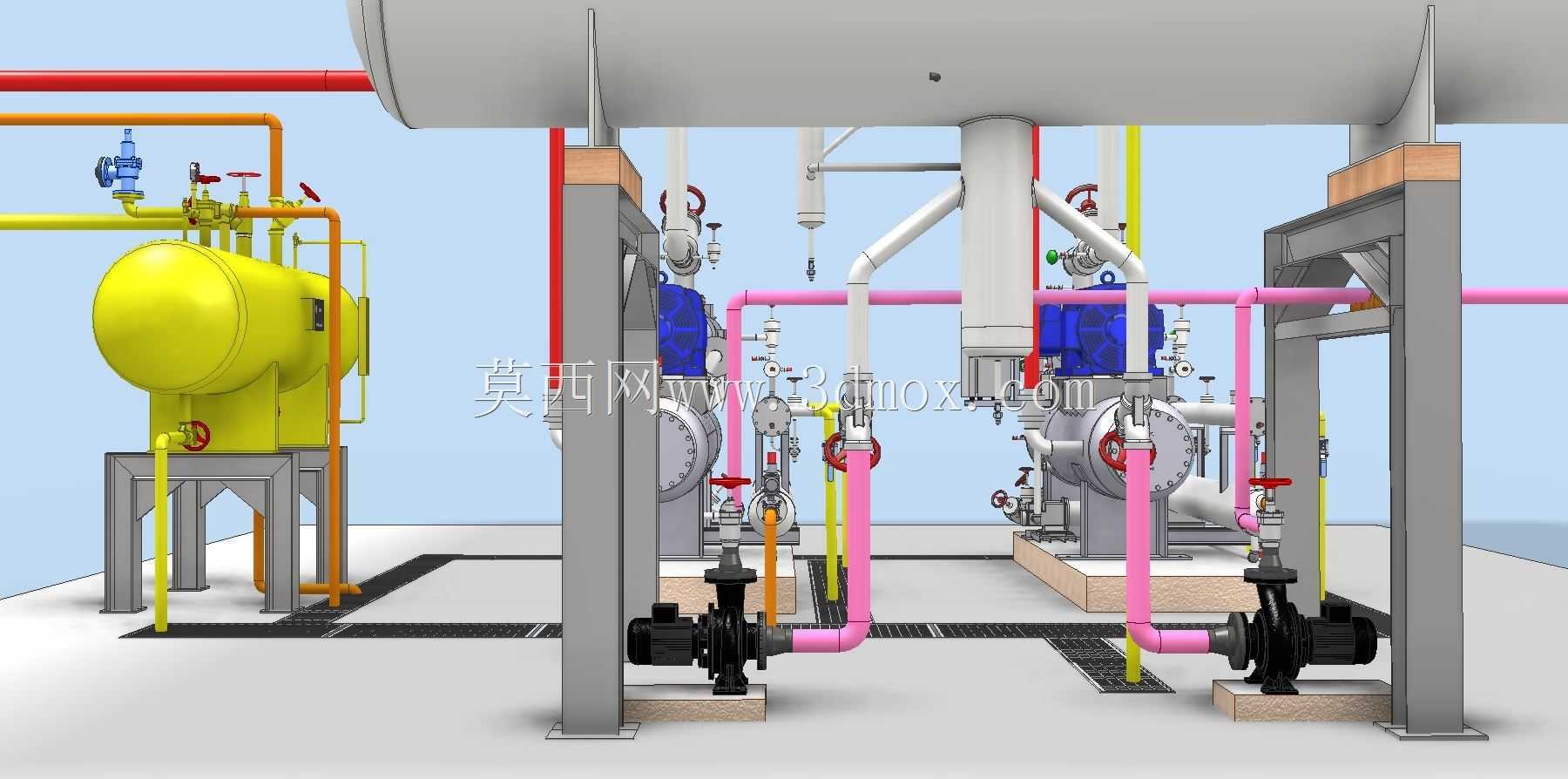

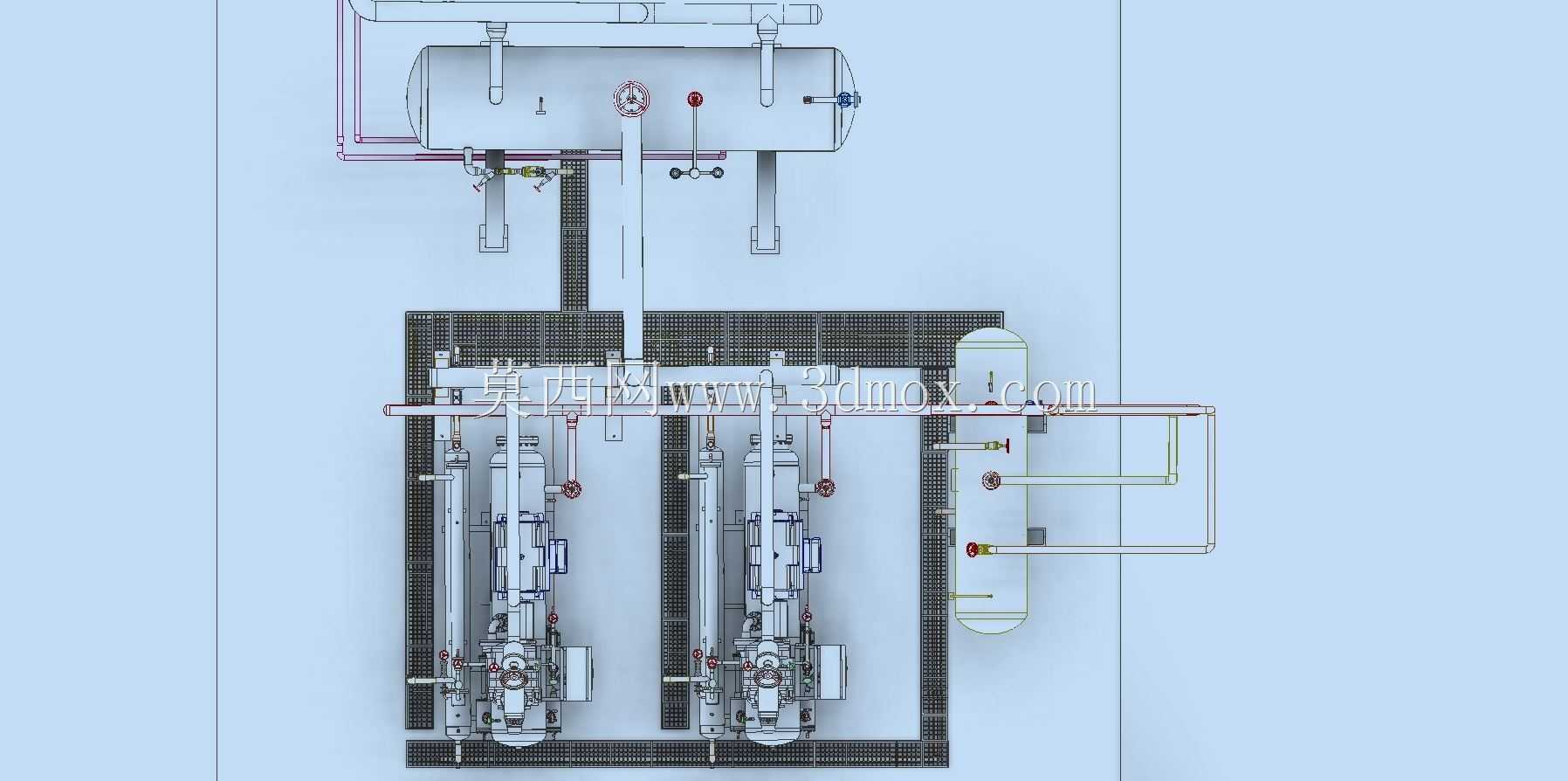

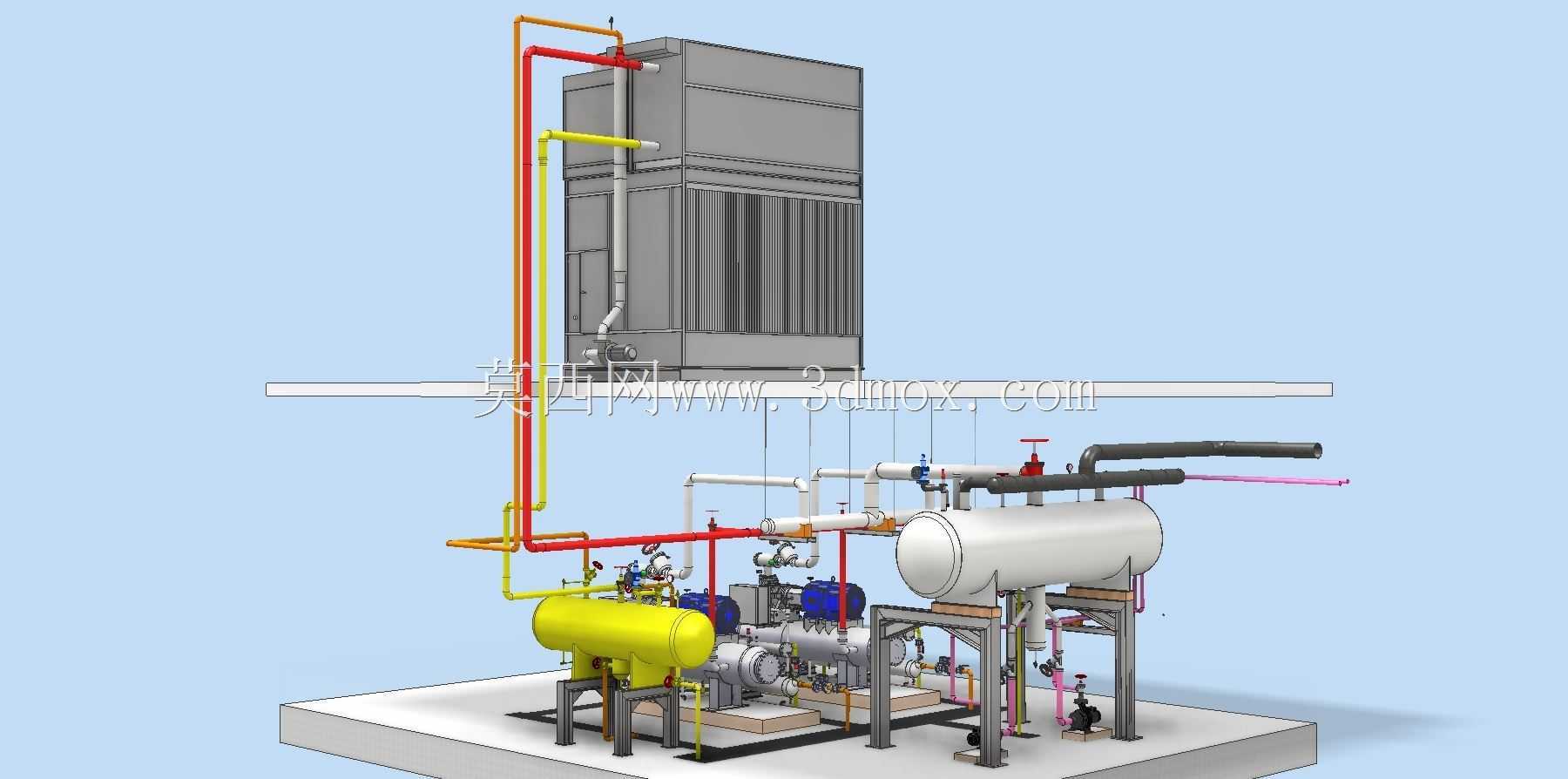

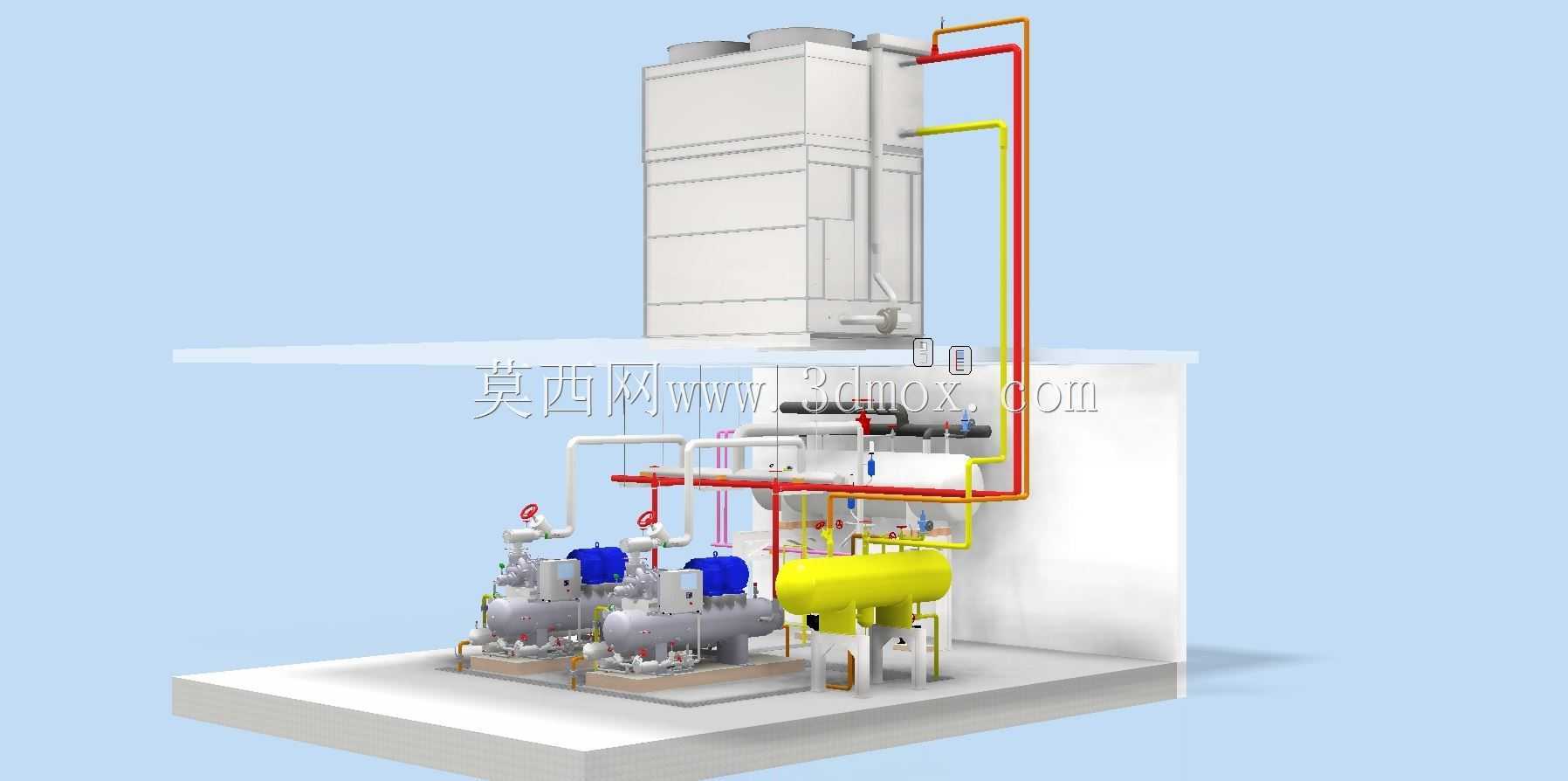

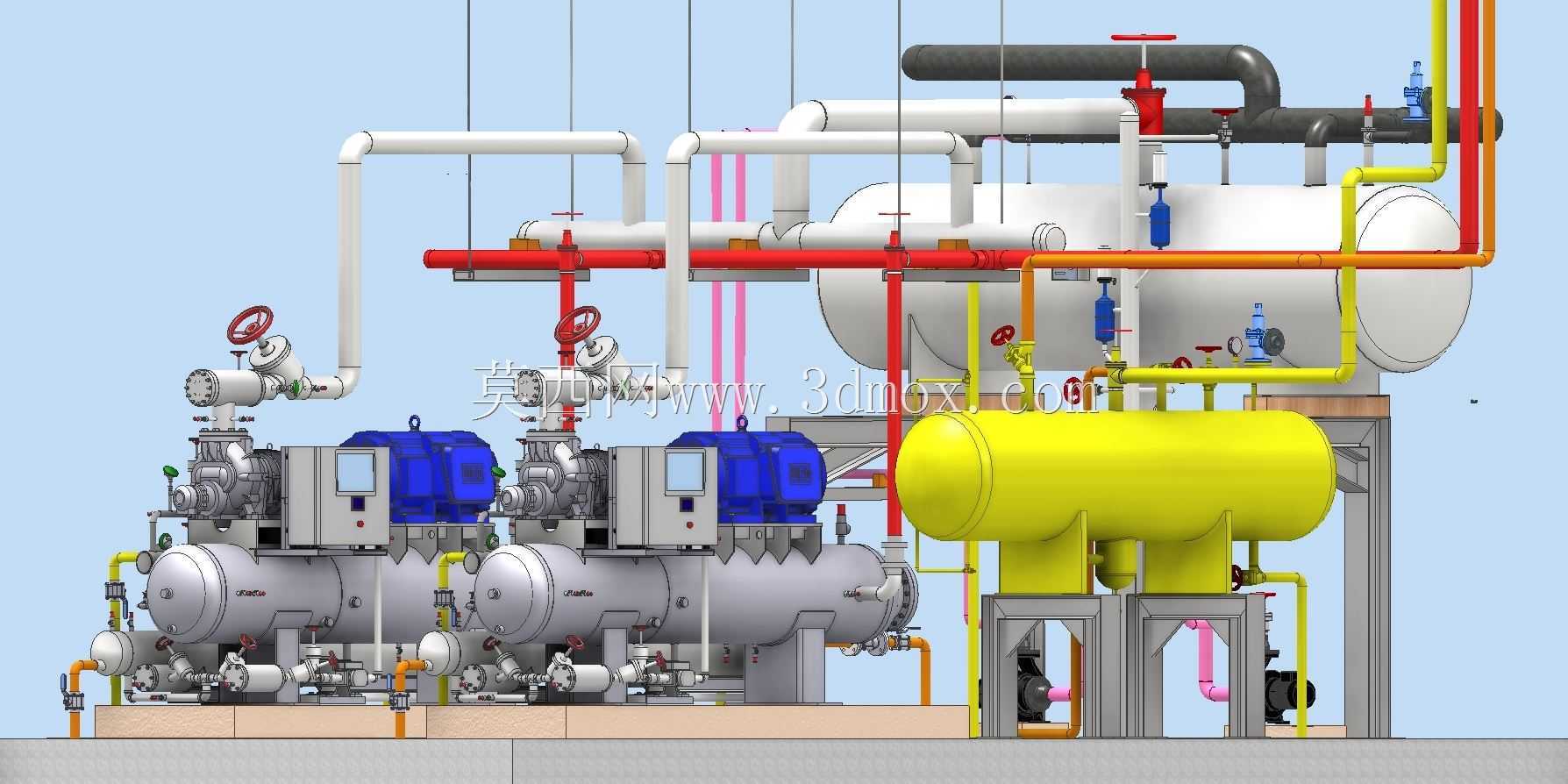

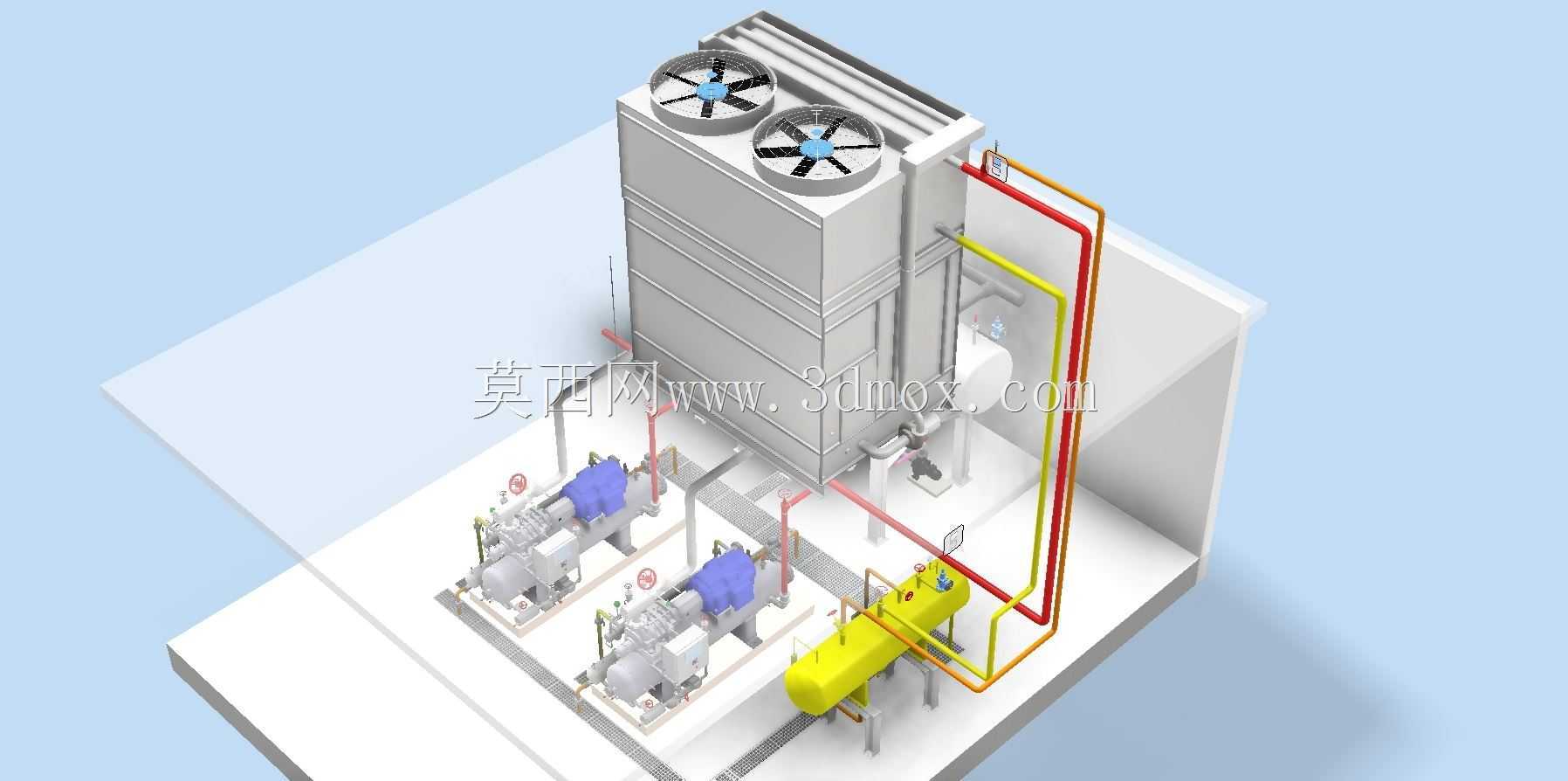

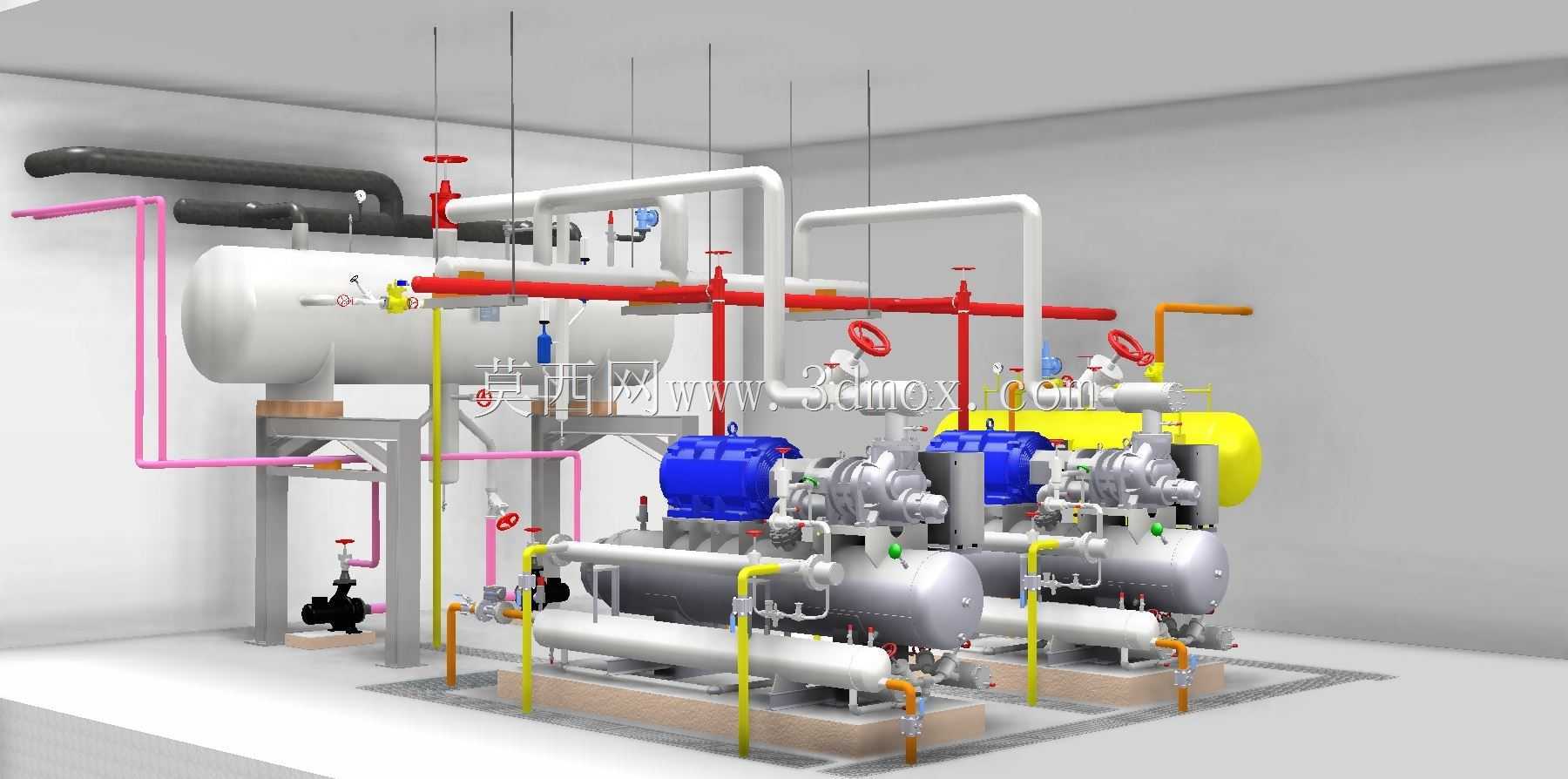

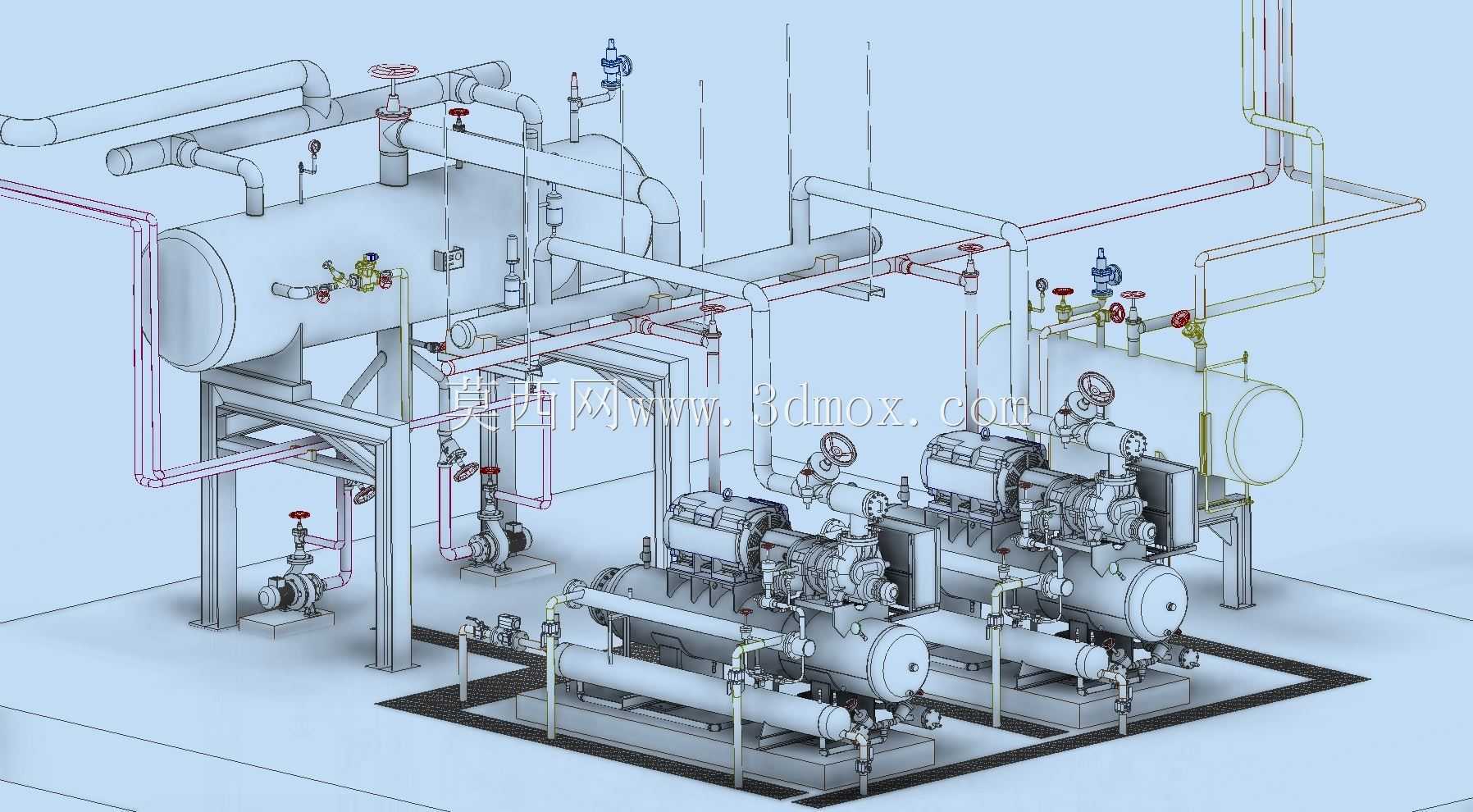

这套制冷机房成套设备主要应用于大中型商业冷链仓储、大型商超集中供冷、工业生产工艺冷却以及大型公共建筑中央空调冷源供给场景，作为整套制冷系统的核心冷源输出单元，承担冷媒压缩、冷凝换热、气液分离、冷媒存储与循环输送的全流程功能，可稳定输出低温冷媒为末端用冷设备提供持续冷量，适配多回路、不同冷量需求的末端负载。整套系统采用双螺杆压缩机作为核心压缩单元，单套机组可实现600kW额定制冷量输出，双机配置可根据末端冷量需求灵活调整运行台数，在低负载工况下仅启动单台机组降低运行能耗，满负载时双机并行保障冷量供给充足。设计阶段优先考虑了机房安装的空间利用率，将卧式蒸发器、储液器、气液分离器沿机组底座纵向排布，不同功能的管路采用差异化配色区分：红色管路为高压高温排气段，连接压缩机排气端与蒸发器进气侧；白色管路为高压液态冷媒输送段，连接储液器出液端与末端节流机构；粉色管路为低压气态冷媒回气段，连接末端蒸发器回气口与压缩机吸气端；黄色管路为润滑油输送回路，负责将压缩机运行过程中带出的润滑油输送回油分离器，经分离后回流至压缩机内腔保障运动部件润滑。设备底座采用标准化型钢焊接框架，所有立式罐体均设置独立支撑钢架与地脚固定点位，安装时需预留机组四周不小于1.2米的检修通道，顶部管路与机房顶板预留不小于0.8米的安装操作空间，方便后期阀门操作、仪表校验与部件检修。气液分离器配置液位控制机构，可实时监测内部冷媒液位，自动调整回气流量避免压缩机出现液击故障；冷媒泵采用一用一备配置，当运行泵出现故障时可自动切换至备用泵，保障冷媒循环不中断。整套系统的管路走向充分考虑流体阻力优化，所有弯头均采用大曲率半径管件，减少冷媒流动过程中的压力损失，阀门与仪表均布置在人员站立可操作的高度区间，日常巡检无需登高即可完成压力、液位参数的读取与阀门开闭操作。
