两款不同规格圆柱螺旋压缩弹簧

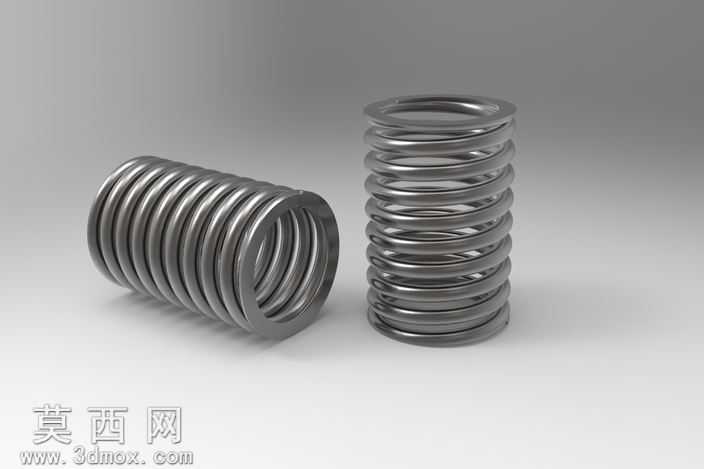

本次展示的两款圆柱螺旋压缩弹簧，均采用SolidWorks三维建模软件完成全参数化设计，建模过程以机械设计手册中圆柱螺旋压缩弹簧的标准参数为依据，先绘制弹簧丝截面轮廓与螺旋引导路径，通过扫描特征生成弹簧主体结构，再对两端的支承圈进行并圈、磨平处理，还原实际弹簧的端部结构，保证模型与工业生产中使用的实物弹簧结构完全一致。两款弹簧分别对应不同的线径、中径、有效圈数与自由高度参数，可适配不同载荷工况下的使用需求，建模时所有尺寸均设置为可驱动参数，后续可根据实际装配需求快速调整参数生成对应规格的弹簧模型，无需重复建模。材质渲染环节选用合金弹簧钢材质，通过调整材质球的金属度、粗糙度参数，还原弹簧经过淬火、回火处理后的金属光泽与表面质感，同时添加柔和的环境光影，让弹簧的螺旋曲面过渡、圈间间隙细节都清晰呈现，两款弹簧分别采用横置与竖置的摆放角度，可直观展示不同视角下的弹簧结构特征。结构设计上严格遵循圆柱螺旋弹簧的设计规范，有效圈数部分保持均匀的螺距，保证受力时的弹性形变均匀，两端并紧的支承圈不参与弹性形变，用于保证弹簧工作时的垂直度与支撑稳定性，建模过程中对弹簧丝的首尾端面做了平整处理，还原实际弹簧端部磨平后的装配接触面，避免装配时出现干涉问题。设计思路围绕通用机械场景的弹性元件需求展开，两款弹簧可分别应用于不同载荷等级的缓冲、复位、储能场景，建模时充分考虑了后续装配的兼容性，模型格式可直接导入各类装配体中使用，无需额外修复破面或调整结构，同时通过渲染效果直观呈现弹簧的金属质感与结构细节，方便设计人员快速判断弹簧规格是否适配自身的设计需求。
