428型摩托车传动滚子链条结构设计

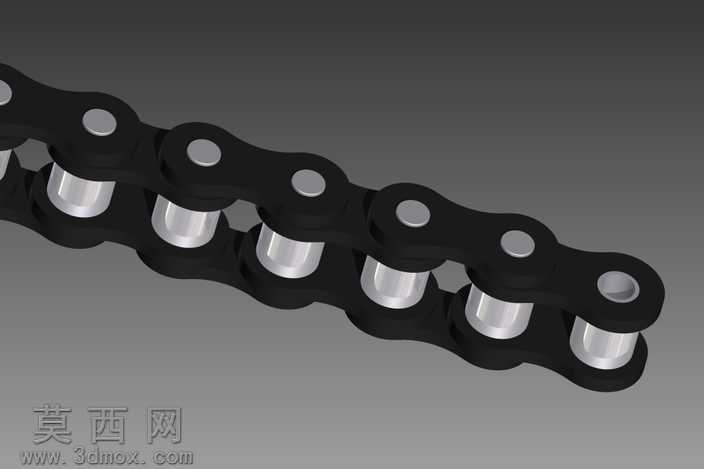

本作品为428规格摩托车传动滚子链条的三维参数化设计模型，建模阶段采用Autodesk Inventor软件完成全零件参数化构建，首先依据摩托车链条的国标尺寸规范，分别建立内链板、外链板、销轴、套筒、滚子五个核心组成零件的三维模型：内、外链板采用8字形轮廓设计，建模时通过草图绘制对称的腰形结构，对销轴孔位置添加同轴度、位置度几何约束，保证链板受力均匀，避免应力集中；销轴与套筒采用间隙配合设计，建模时严格控制配合公差，保证链条铰接转动灵活无卡滞；套筒与滚子之间同样设置合理间隙，确保滚子在与链轮啮合时可自由转动，降低啮合磨损。装配阶段采用自底向上的装配流程，先完成单节链节的子装配，将套筒压装固定于内链板孔内，滚子套装于套筒外侧，销轴穿过外链板与套筒内孔完成铆接固定，单节链节装配完成后验证铰接转动自由度，确保相邻链节可在设计角度范围内灵活弯折；随后通过阵列与配合约束完成多节链节的连续装配，还原链条可弯折的环形传动特性。材质与渲染阶段，为链板赋予哑光黑色合金钢材质，添加细微的磨砂质感模拟热处理后的表面状态，销轴、套筒、滚子部分赋予抛光金属银材质，添加轻微的环境反射效果突出金属机加工的光洁质感，背景采用渐变深灰色调，通过三点布光打亮链条的结构轮廓，突出各零件的装配层次与结构细节。设计过程中重点还原了428链条的节距、滚子直径、内节内宽等核心参数，匹配对应14齿链轮的啮合尺寸，模型完整呈现了滚子链的铰接传动结构，可用于摩托车传动系统的结构演示、装配教学以及啮合运动仿真参考，清晰展现了标准滚子链的组成结构与传动原理，各零件的结构细节完整，装配关系准确，能够直观体现链传动部件的设计逻辑与工程特征。
