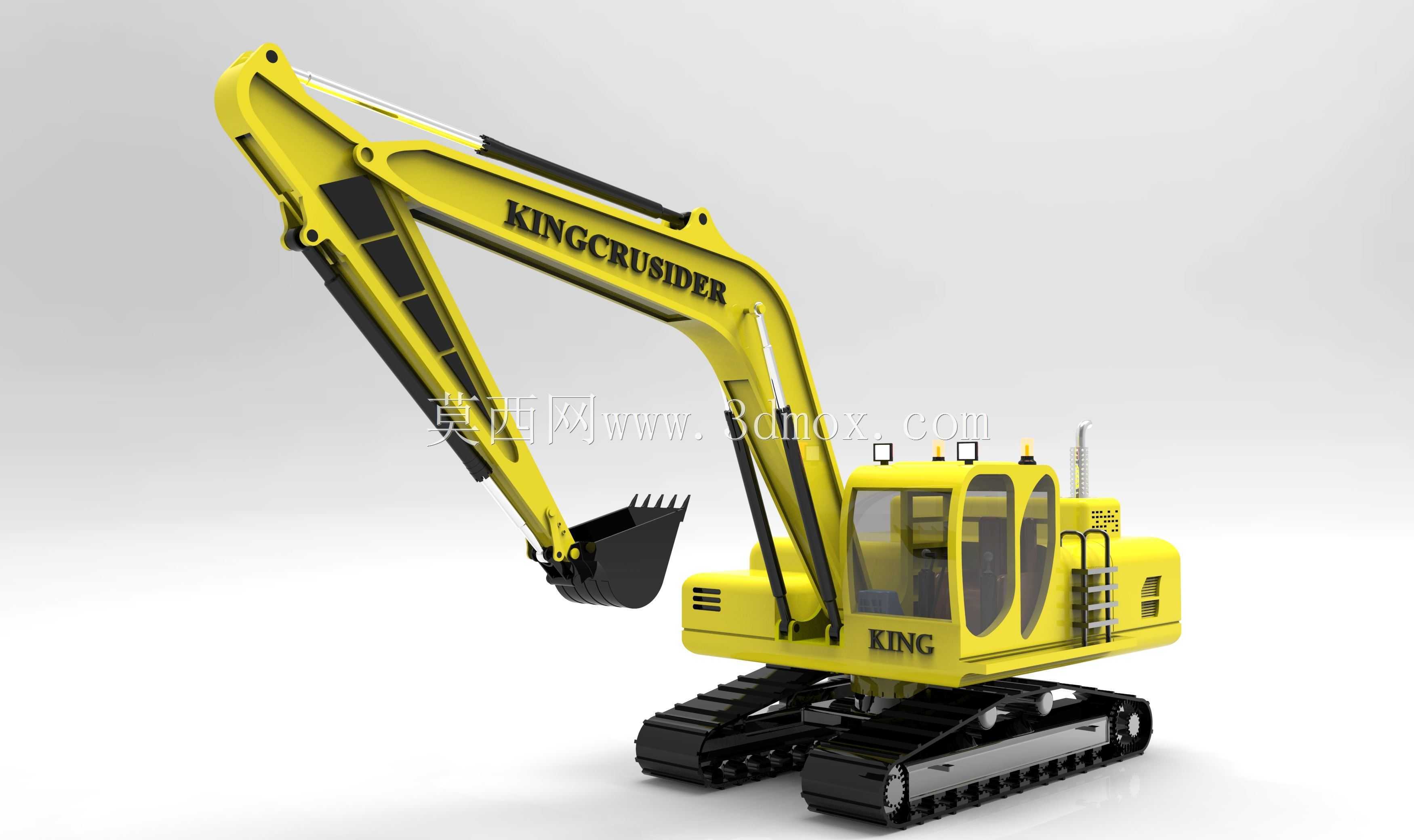

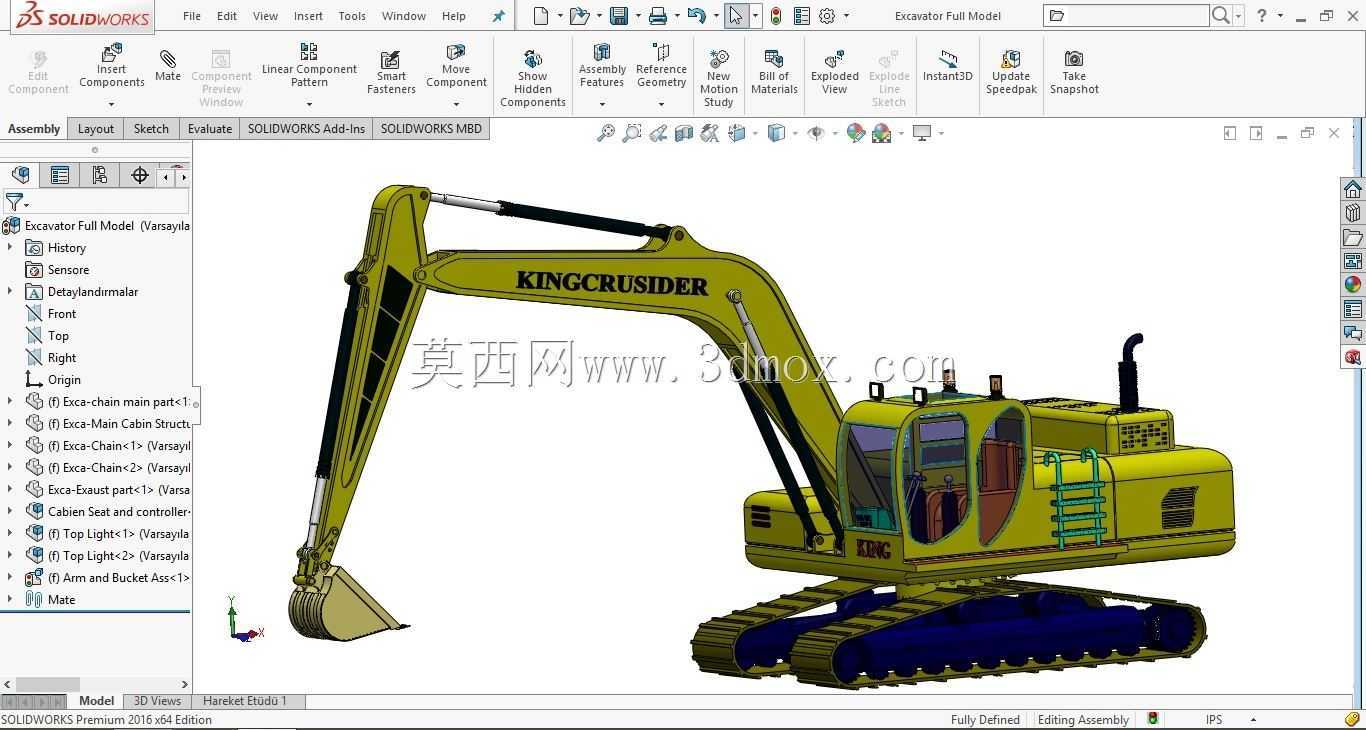

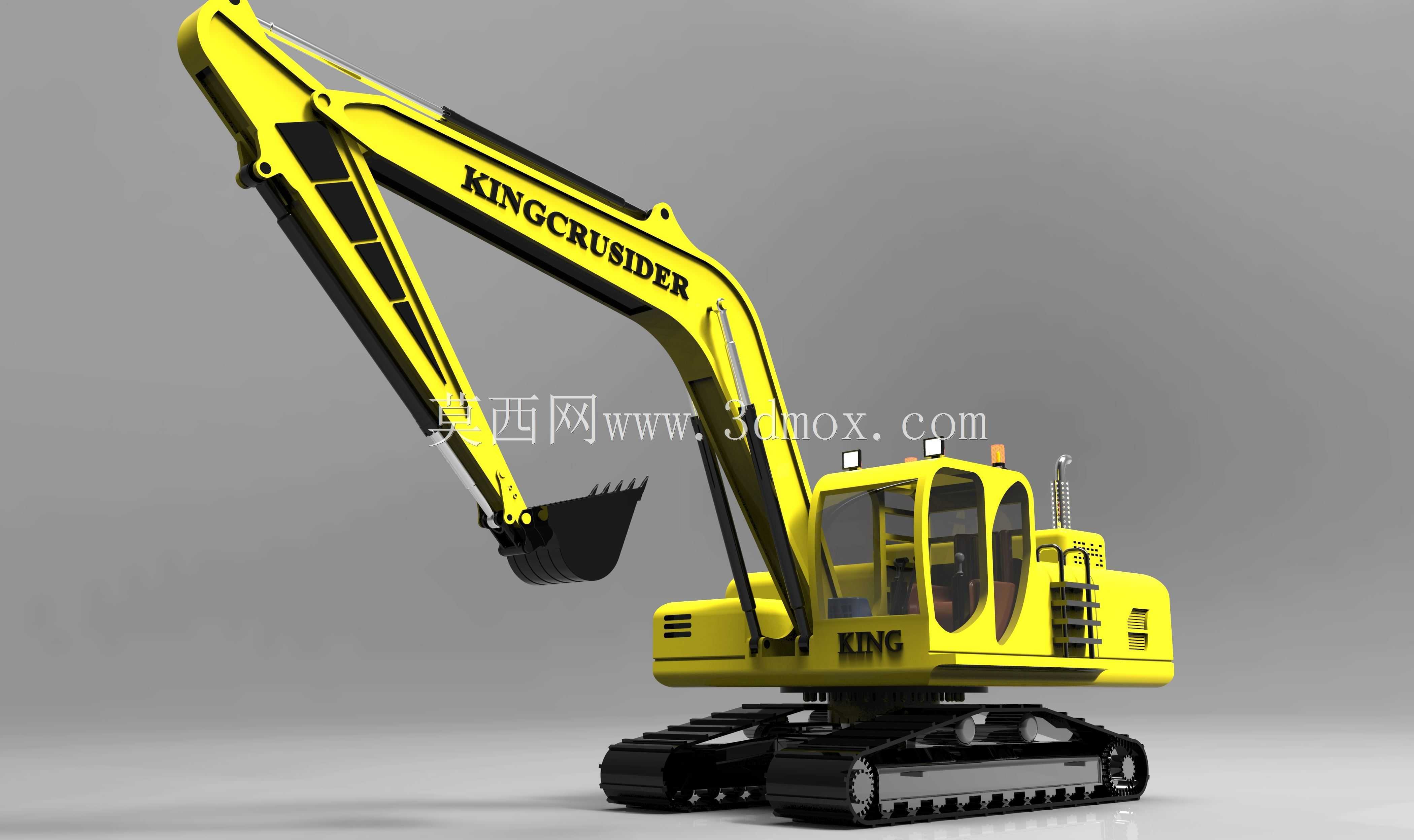

重型履带式液压挖掘机械外观结构设计

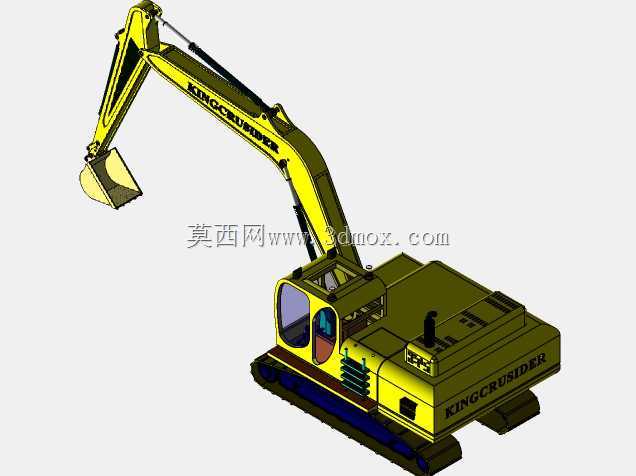

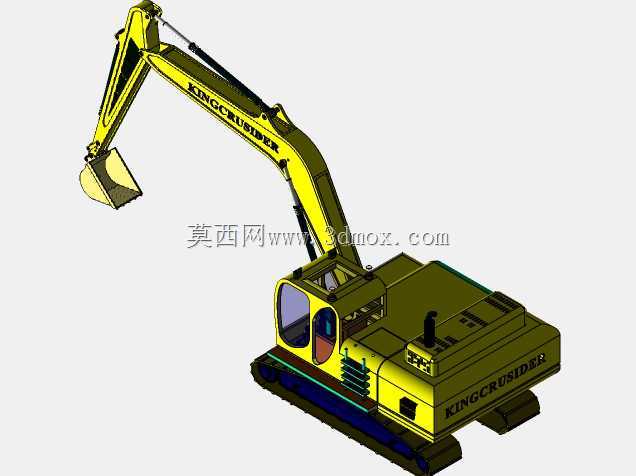

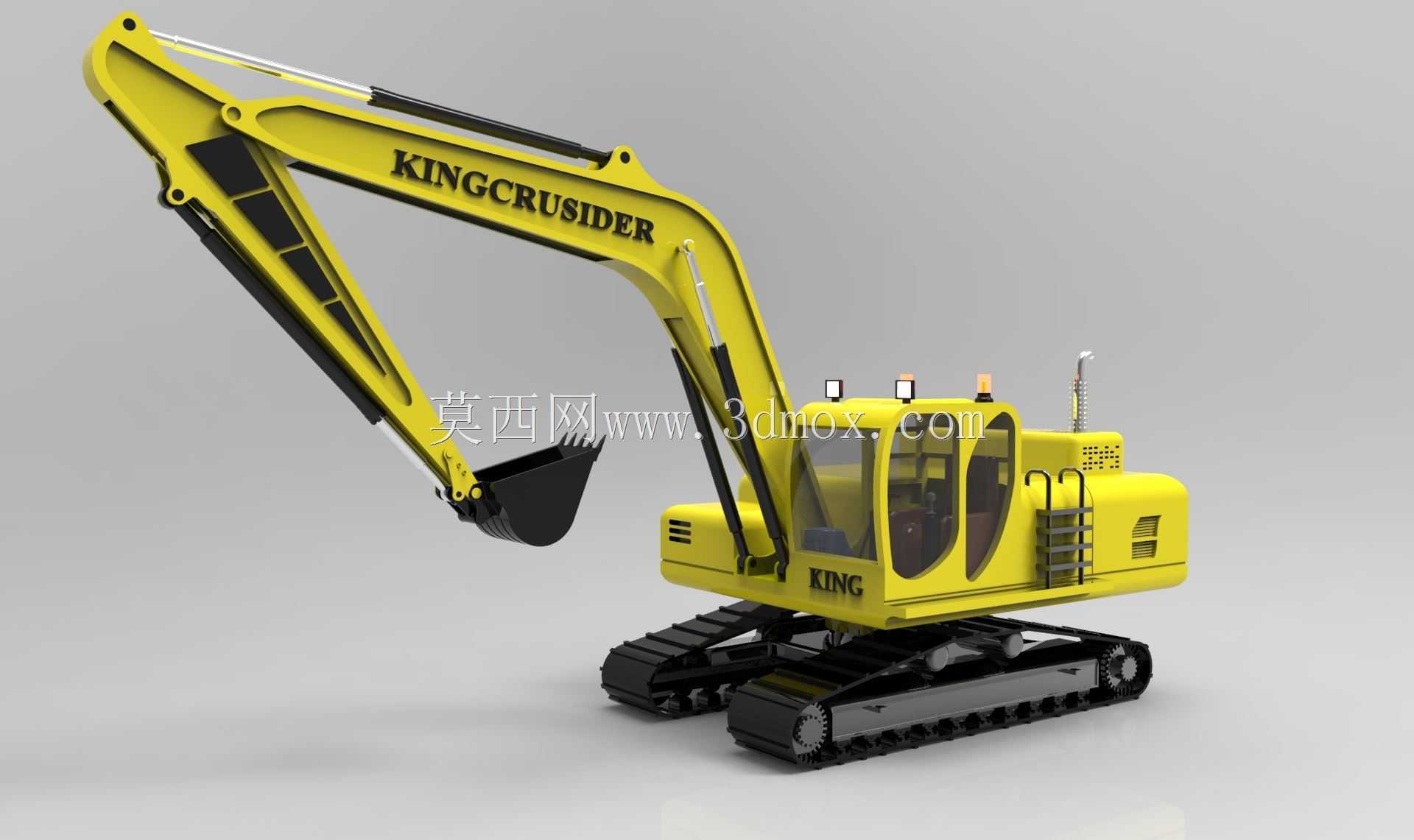

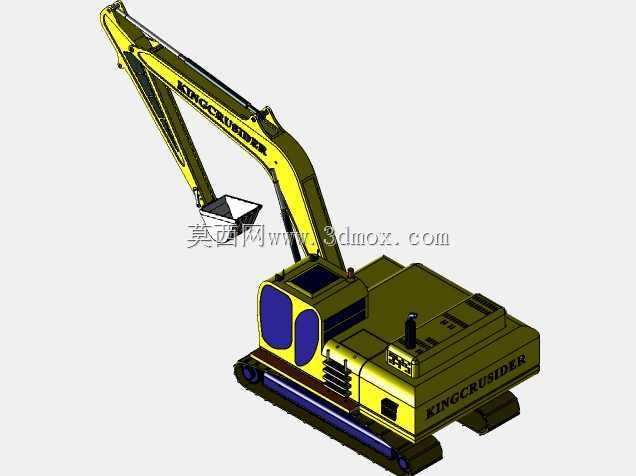

这款履带式液压挖掘设备主要面向土石方施工作业场景，可广泛应用于矿山开采、基建场地平整、基坑开挖、河道清淤、市政管线铺设等各类工程作业环境，能够完成散状物料铲装、硬质土层剥离、重物吊装辅助、坡面修整等多种作业任务，是工程建设领域核心的土方作业装备。从功能特性来看，该设备采用履带式行走底盘设计，接地比压更低，能够在泥泞、松软、崎岖的非硬化作业场地稳定行进，不易发生陷车问题，复杂地形通过性表现优异；工作装置采用铰接式动臂、斗杆配合铲斗的结构布局，搭配液压驱动系统可实现大范围内的作业幅度调整，挖掘深度、卸载高度与回转半径均能覆盖常规中小型工程的作业需求，上部转台可实现360度全回转，无需频繁调整整机位置即可完成作业范围内的物料转移，大幅提升作业效率。在设计思路上，该模型优先还原了真实挖掘设备的结构逻辑：驾驶室采用宽视野曲面玻璃布局，为操作人员提供充足的作业观察视野，同时预留了操作机构、驾乘空间的安装边界，机身侧面设置了散热舱与检修通道位置，兼顾作业实用性与维护便利性；动臂表面做了加强筋结构设计，可承受大负载挖掘作业的应力冲击，避免结构件出现形变问题；履带底盘的支重轮、引导轮、驱动轮与履带板的配合结构完全按照真实设备的传动逻辑搭建，行走动力传递路径清晰，可直观展示底盘的行走与转向原理。从外形尺寸与安装边界来看，该设备整体布局紧凑，上部转台的尾部回转半径控制合理，能够在相对狭窄的作业场地完成回转动作，适配城市市政施工等空间受限的作业场景；工作装置在完全收拢状态下的运输尺寸符合常规工程设备的道路运输限界要求，无需额外拆解即可完成转场运输；液压管路沿动臂、斗杆的结构表面排布，预留了足够的安装与活动间隙，避免作业过程中管路与结构件发生摩擦干涉，铲斗与斗杆的铰接点位置经过优化，挖掘时的斗齿切入角度更符合土方作业的受力特点，可有效降低挖掘阻力，提升作业时的燃油经济性与结构耐用性。机身涂装采用高可见度的亮黄色设计，在工地复杂环境下具备更高的辨识度，可提升作业现场的安全系数，机身侧面的标识区域预留了品牌标识粘贴位置，爬梯、扶手等附属结构均按照人机工程尺寸设计，方便操作人员上下设备。
