F1赛车MGU-H电动发电机组结构

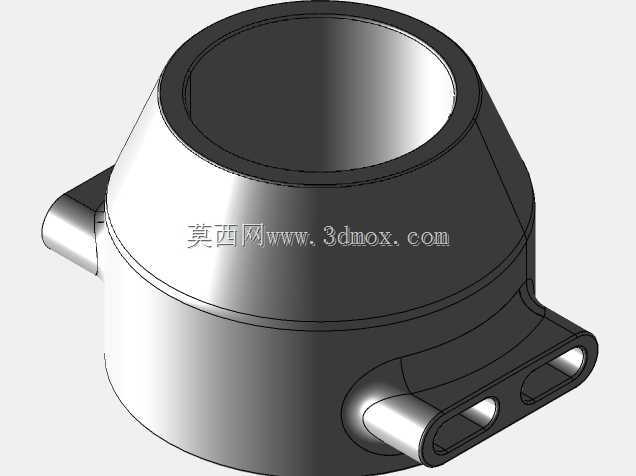

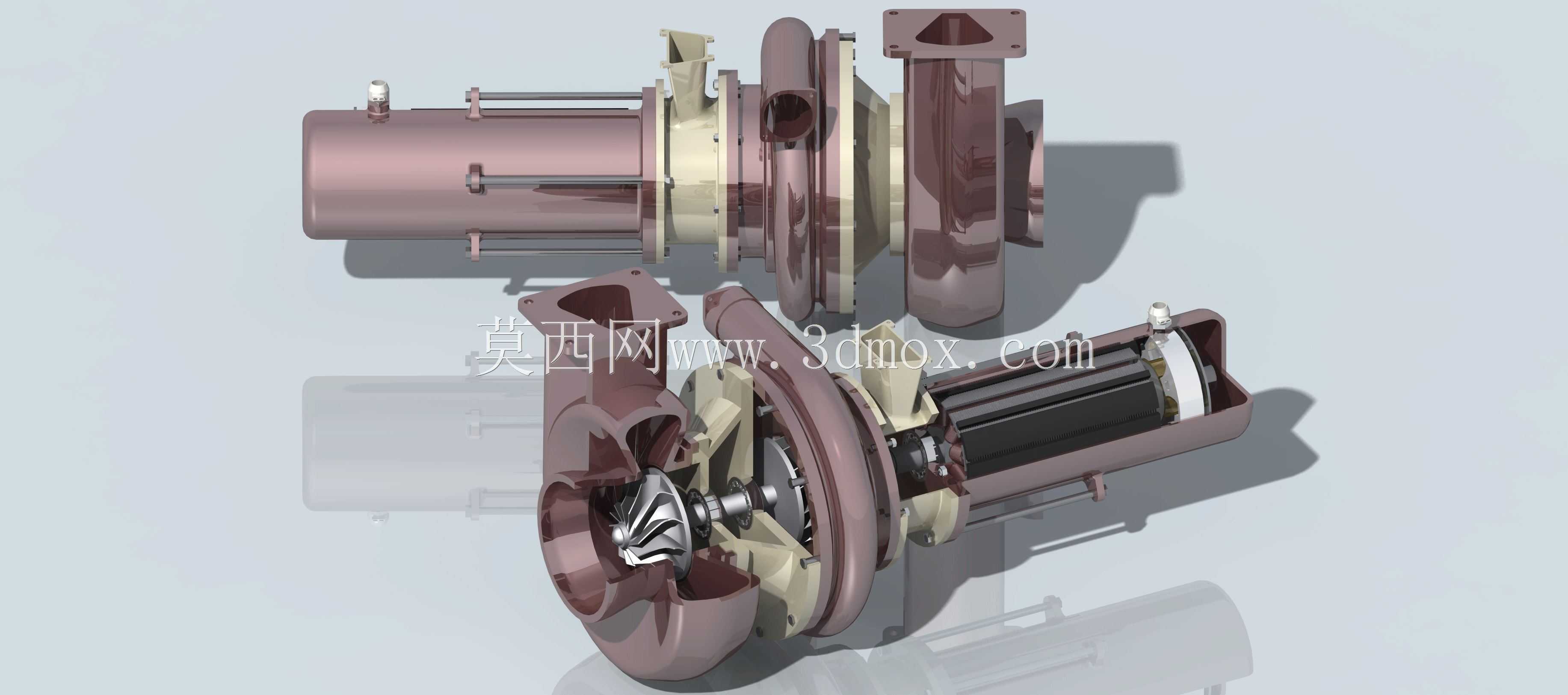

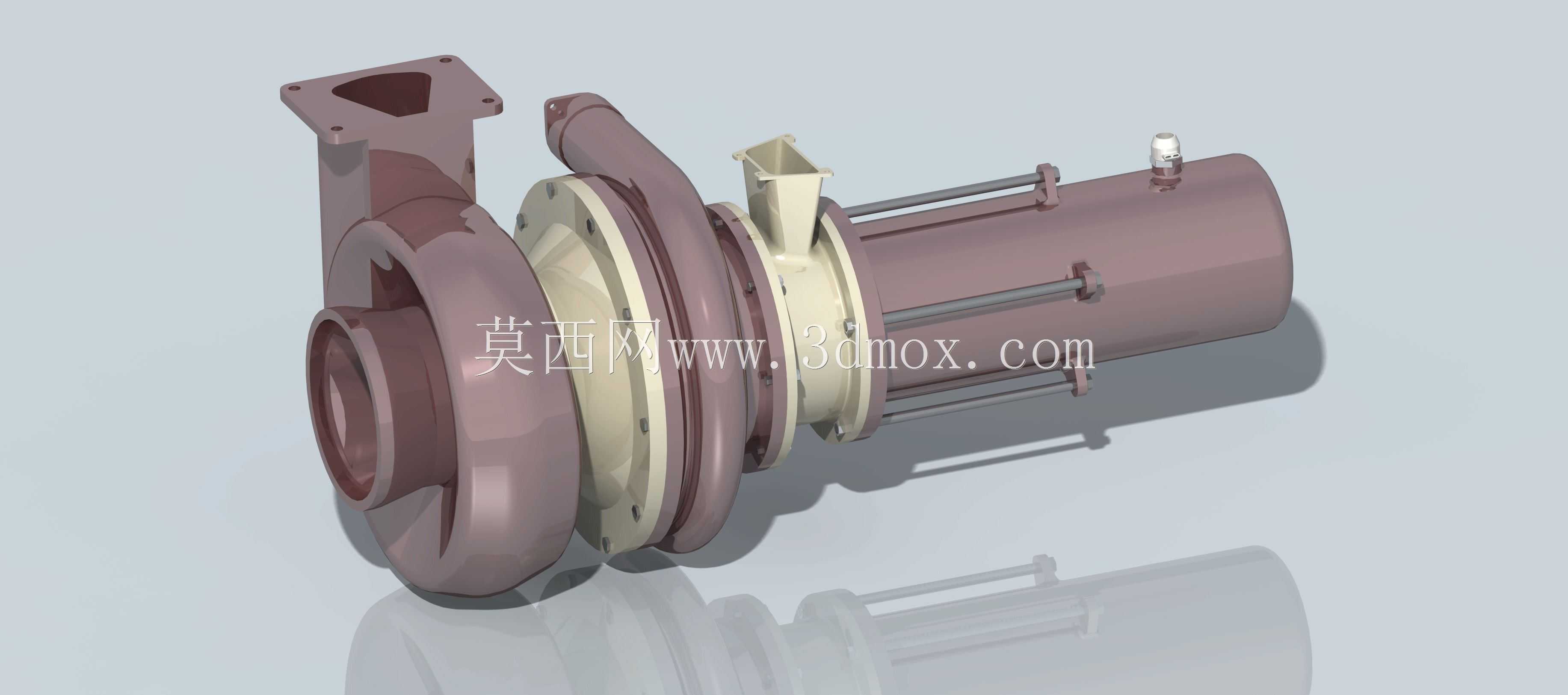

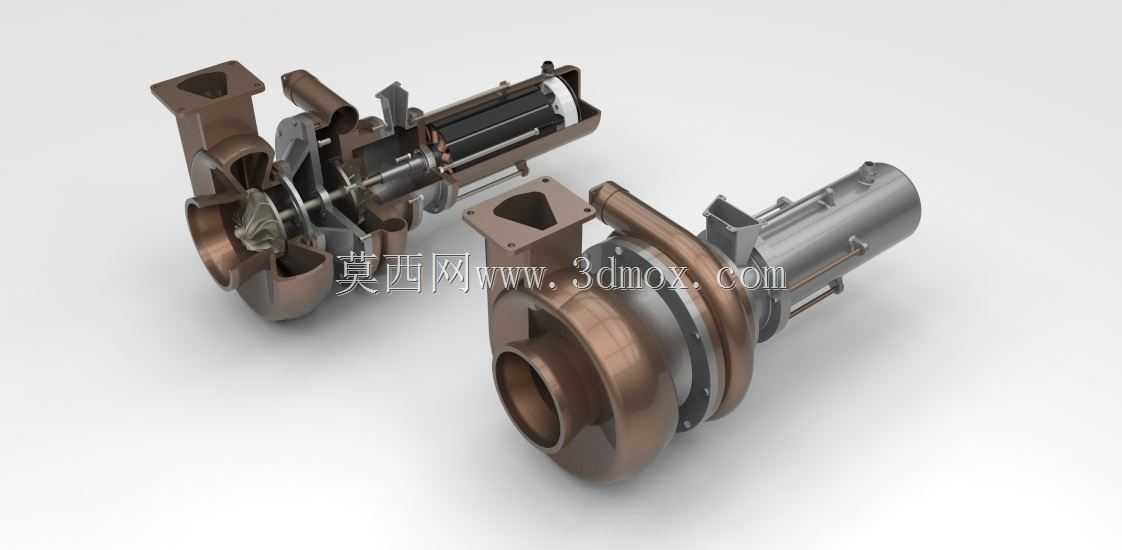

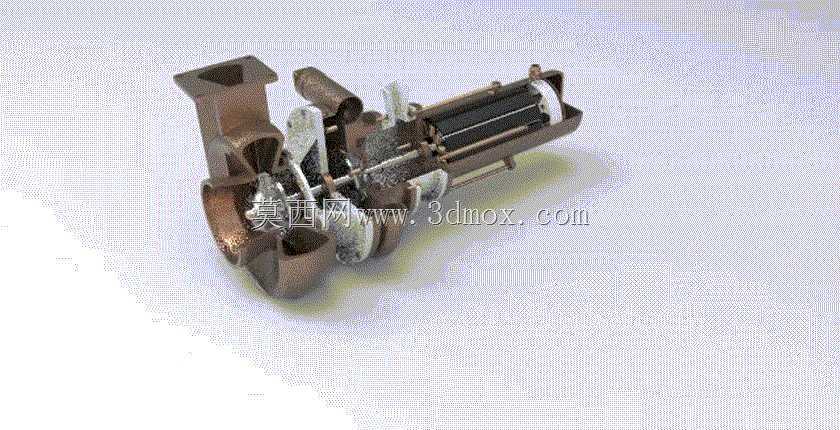

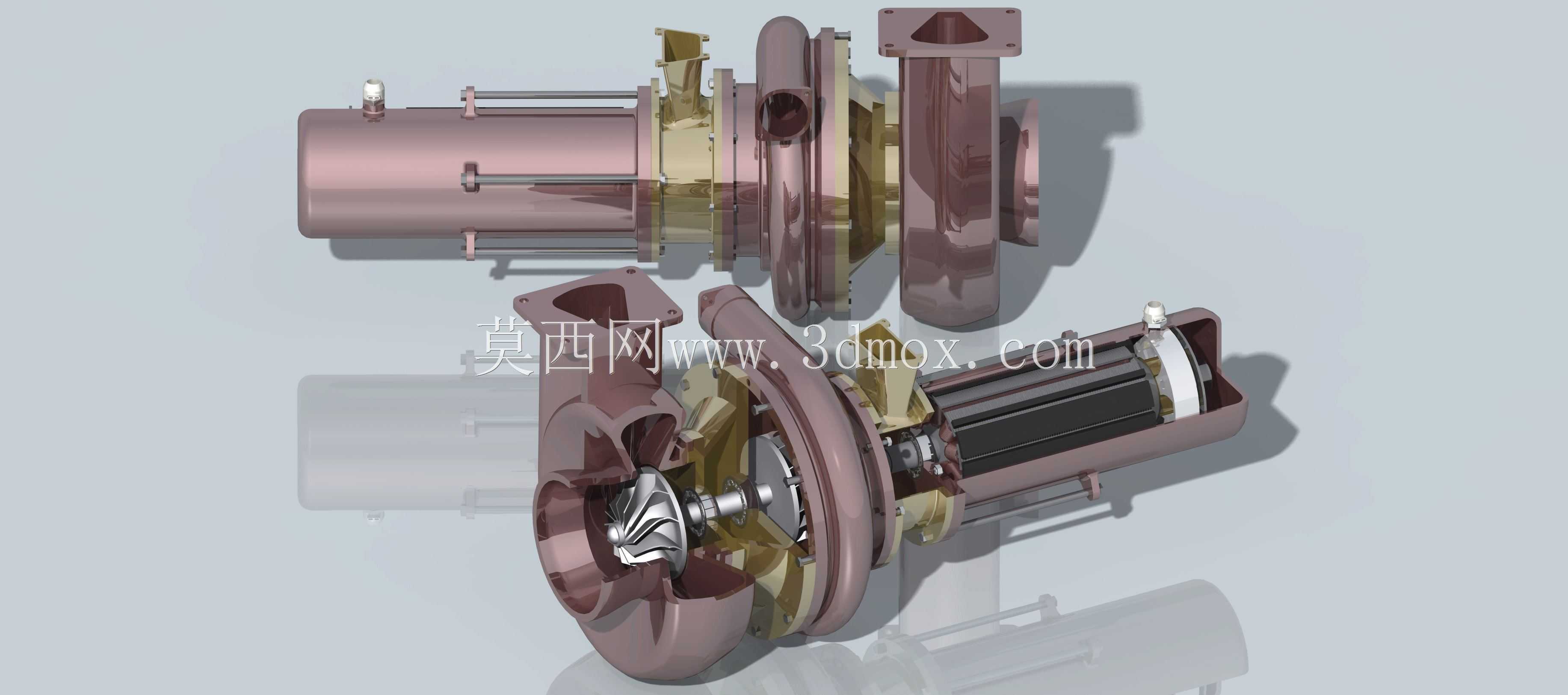

该结构应用于顶级方程式赛车动力单元系统，是当前混动赛车动力架构中负责能量回收与动力补偿的核心集成组件，直接服务于赛车极限工况下的动力输出优化与能量效率提升，适配赛车高转速、高负荷、紧凑布局的严苛使用场景。整套装置由涡轮增压段与发电电机段同轴集成设计，前端涡轮端直接对接发动机排气歧管出口，利用发动机排出的高温高压废气驱动涡轮叶轮高速旋转，涡轮轴另一端连接压气机叶轮，为发动机进气端提供压缩后的高压空气，提升发动机进气充量，这部分功能与传统废气涡轮增压器的增压逻辑一致，可有效提升发动机的升功率表现，满足赛车大马力输出的进气需求。与传统涡轮增压器不同的是，该结构在涡轮轴与压气机之间的轴段上集成了高速永磁发电转子，外围匹配对应的定子线圈结构，当涡轮在废气驱动下高速旋转时，同轴连接的电机转子同步切割磁感线产生电能，这部分回收的电能可存储于赛车的储能单元中，在车辆加速阶段可将电能输送至动力端，直接补偿发动机曲轴输出扭矩，或是驱动电动压气机消除涡轮迟滞，大幅提升动力响应速度。设计过程中充分考虑赛车动力舱的紧凑安装边界，整体采用同轴串联布局，最大限度压缩轴向安装尺寸，涡轮端采用耐高温合金材质适配排气端的高温工作环境，电机段采用密封隔热结构，避免高温废气热量传导至线圈区域影响发电效率与部件寿命，转子与轴采用过盈配合加键连接的结构，可承受超过十万转每分钟的超高转速工况，避免高速旋转下的连接失效。安装时涡轮端法兰直接与排气歧管出口对接，压气机端通过管路连接中冷器与进气歧管，电机段的接线端预留标准化接插件位置，可直接对接赛车的能量管理系统线束，整体安装边界完全适配现有F1动力单元的舱体布局，无需对原有发动机安装结构做大幅改动即可实现装配。
