透明结构展示款工业浮阀结构设计

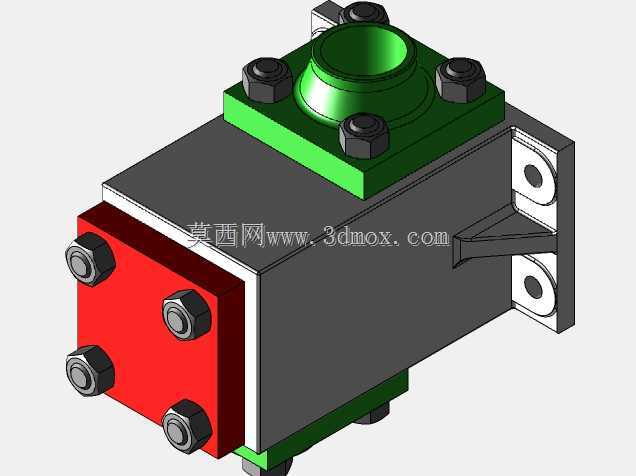

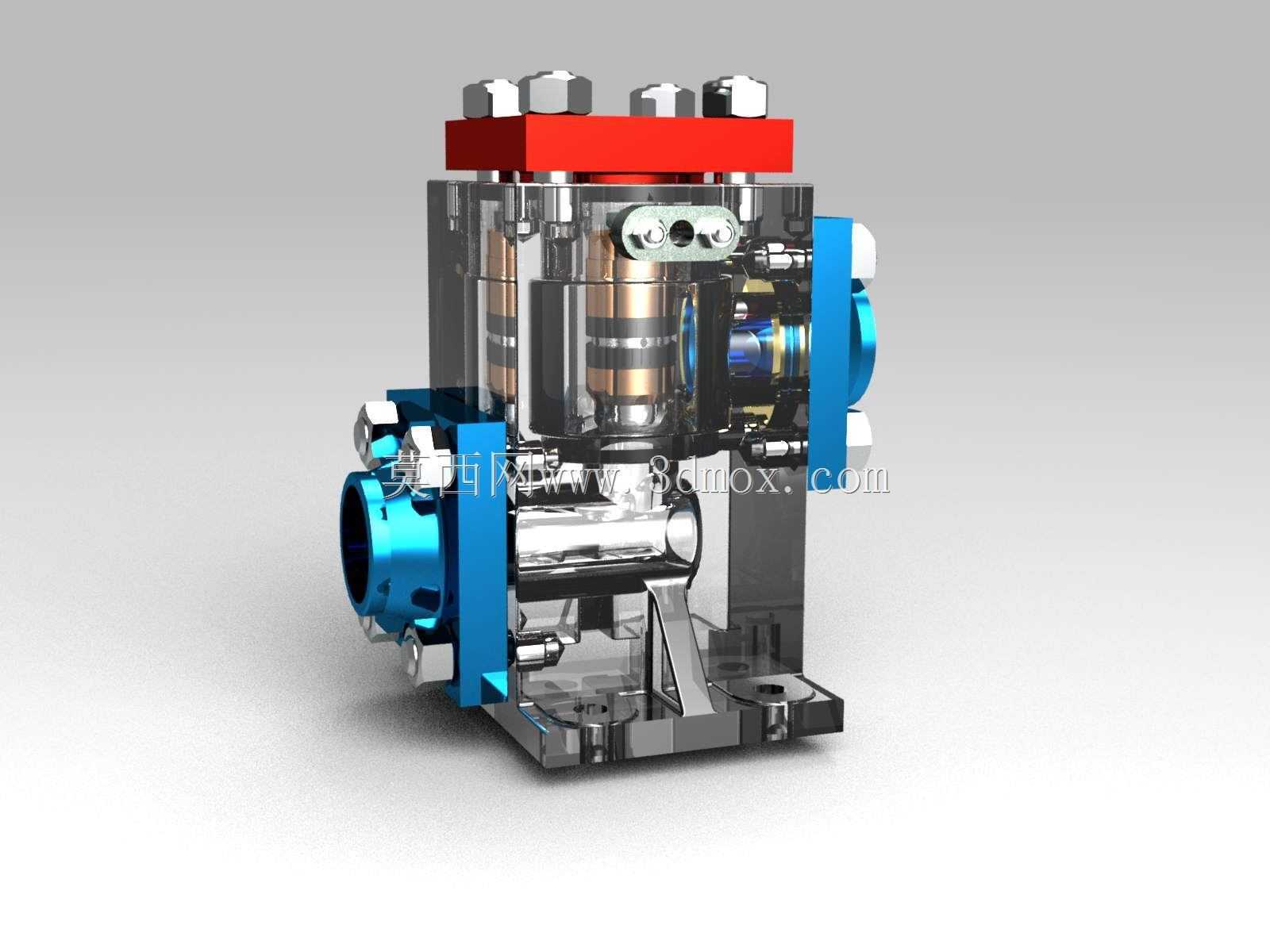

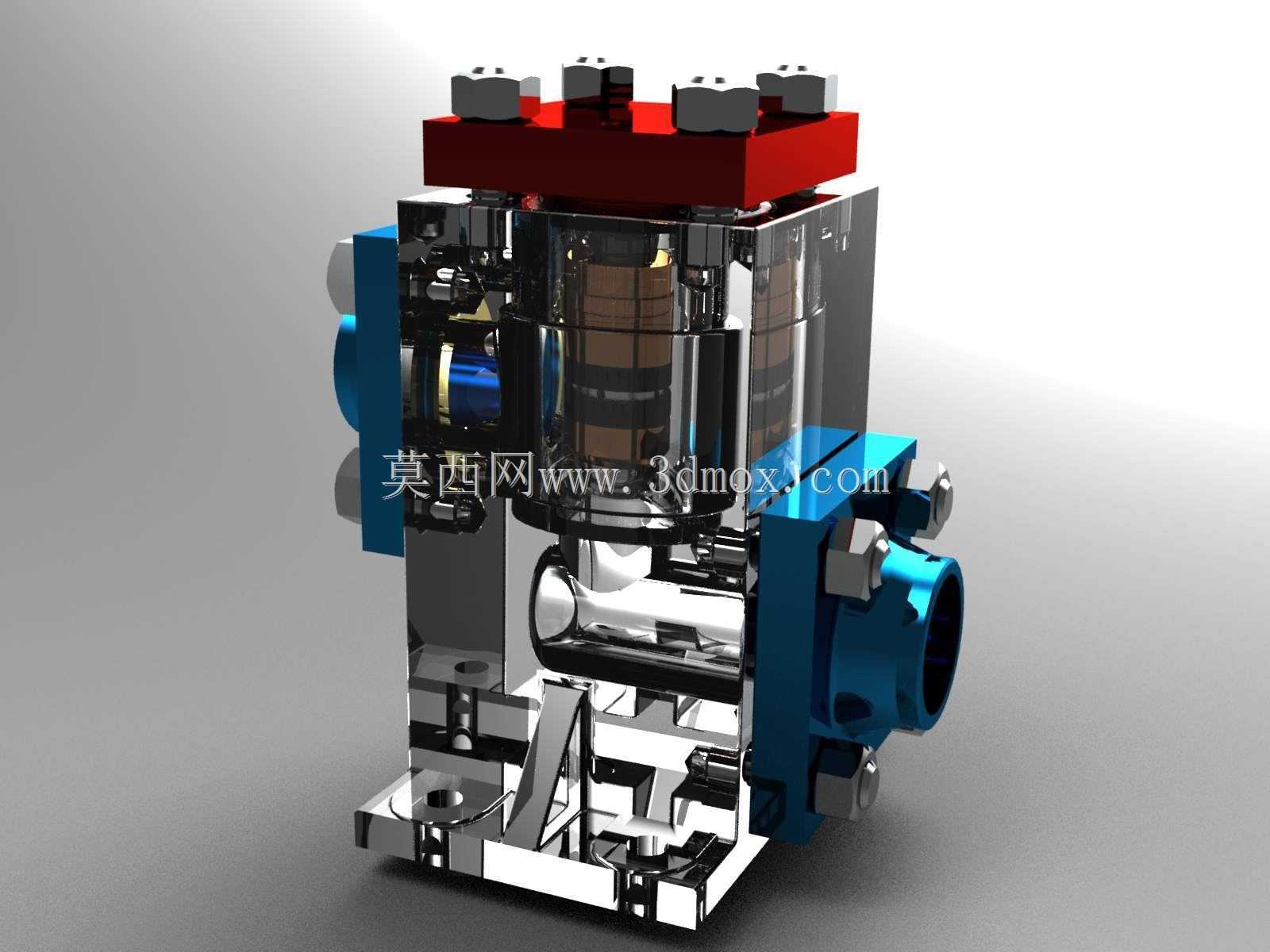

这款浮阀主要应用于工业流体输送管路、中小型储液容器的液位自动控制场景，在民用供水系统、小型工业冷却循环回路、化工试剂储槽的补液管控环节都能适配，核心作用是依托浮体随液位升降的浮力变化，自动控制阀瓣的开合度，无需外接动力源与电控信号即可完成液位的自主稳定控制，避免容器出现溢液、缺液问题，降低人工值守补液的运维成本。从功能特性来看，这款浮阀采用侧进侧出的通流结构，两端接口为标准快装式法兰连接结构，可直接对接同口径的工业管路，通流路径做了圆弧过渡处理，能减少流体经过阀腔时的压损，避免高流速工况下产生的气蚀、啸叫问题；阀杆与浮体的联动结构做了限位设计，可避免浮体升降超程导致的阀瓣密封面磨损，顶部的压紧端盖采用对称螺栓紧固结构，可在不拆卸阀体整体管路的情况下完成内部密封件、阀瓣组件的检修更换，大幅降低后期维护的拆装工作量。在设计思路上，这款浮阀采用了半透明可视化的壳体设计，可直观观察到内部浮体的升降状态、阀瓣的闭合位置，方便运维人员快速判断阀件工作状态，排查卡滞、密封失效等故障；内部的浮体采用低密度耐腐材质制作，可适配水、冷却剂、低浓度化学试剂等多种介质，密封副采用软质密封搭配金属阀座的组合结构，在低压工况下也能实现可靠密封，杜绝渗漏问题。从安装边界来看，这款浮阀整体为方正立式结构，底部带有集成式安装底座，底座预留四个对称布置的安装固定孔，可直接通过螺栓固定在安装支架或者储液罐侧壁，安装时需预留顶部螺栓拆装的操作空间，以及侧方管路对接的操作余量，整体结构紧凑，占用安装空间较小，可适配安装空间局促的紧凑型设备内部管路布局，阀腔内部的流道做了倒角去毛刺处理，不会出现介质残留淤积的问题，可满足有洁净度要求的流体输送场景使用需求。
