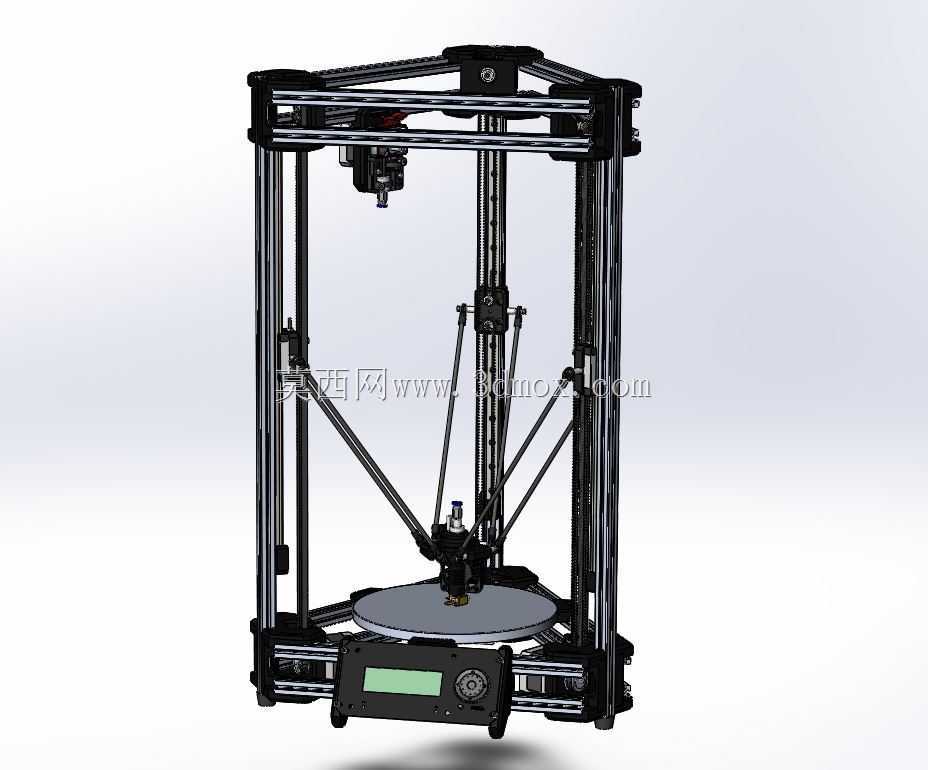

三角洲并联结构桌面级3D打印设备

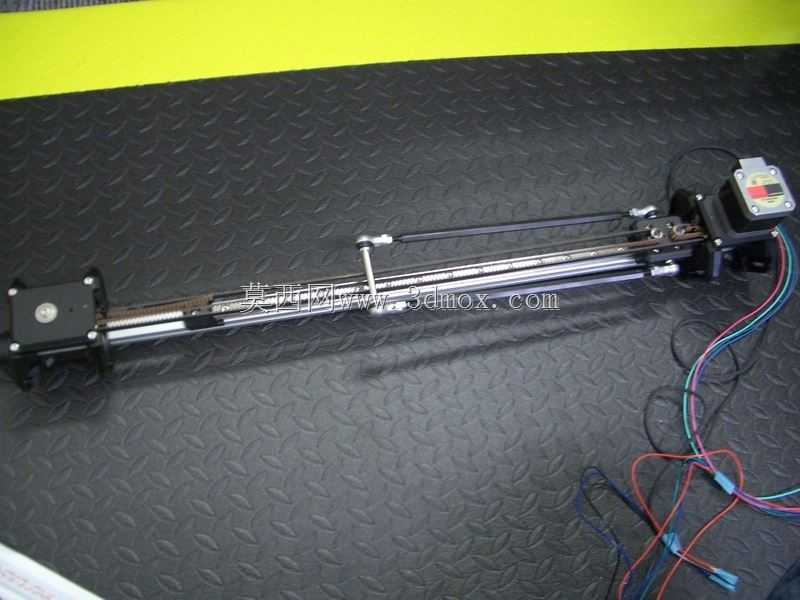

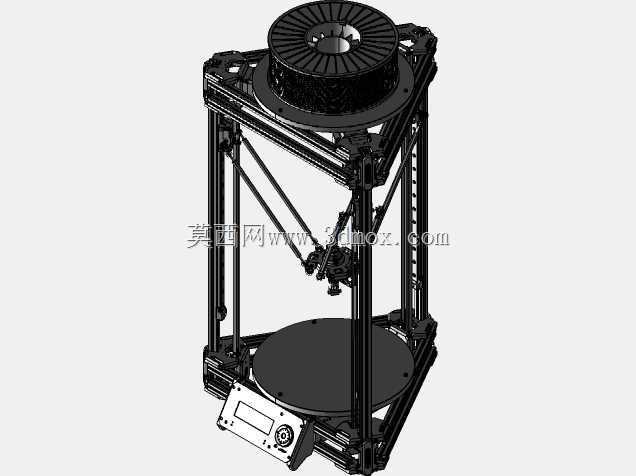

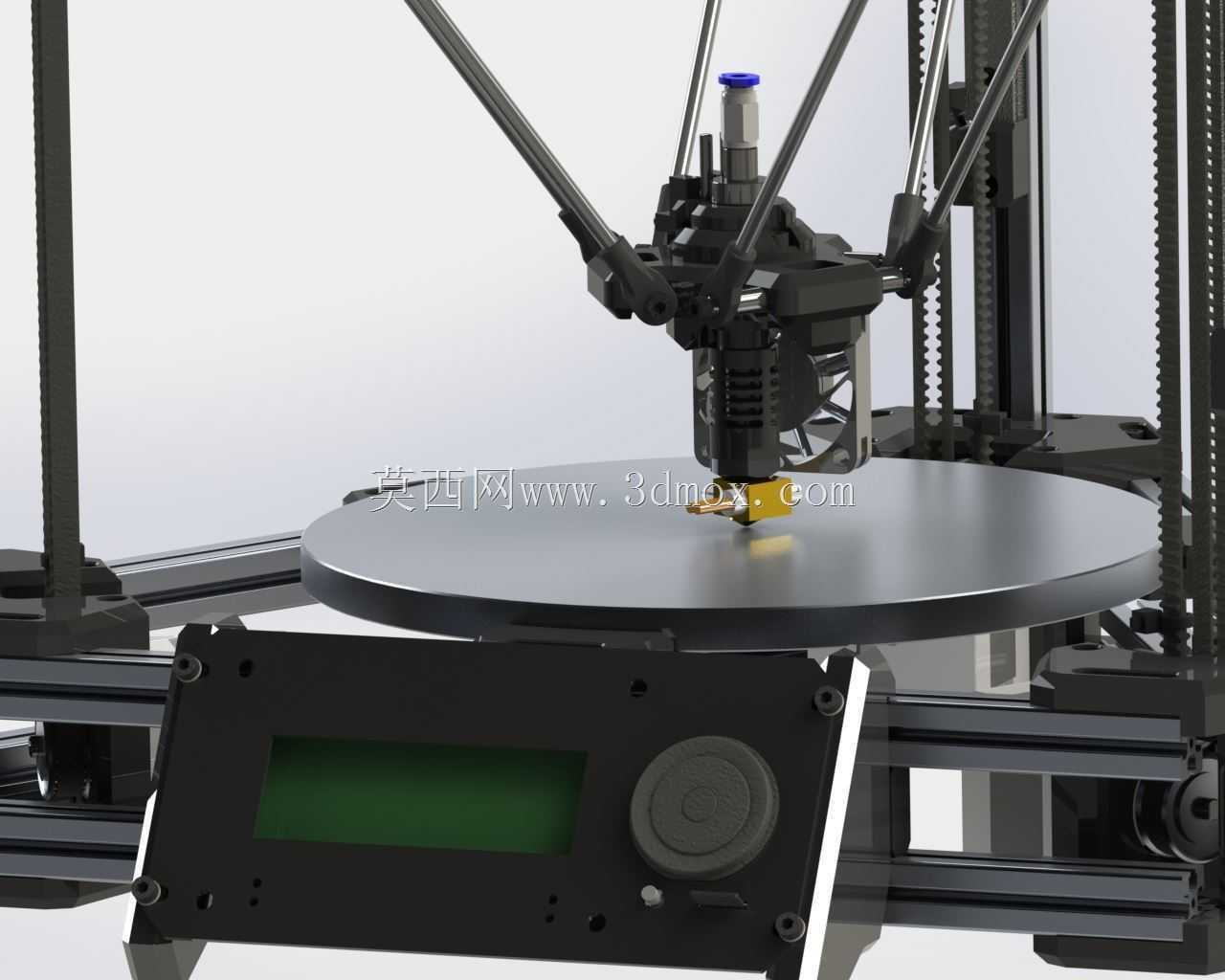

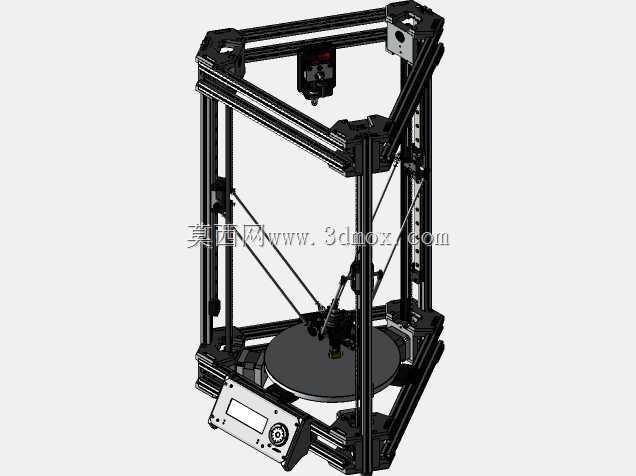

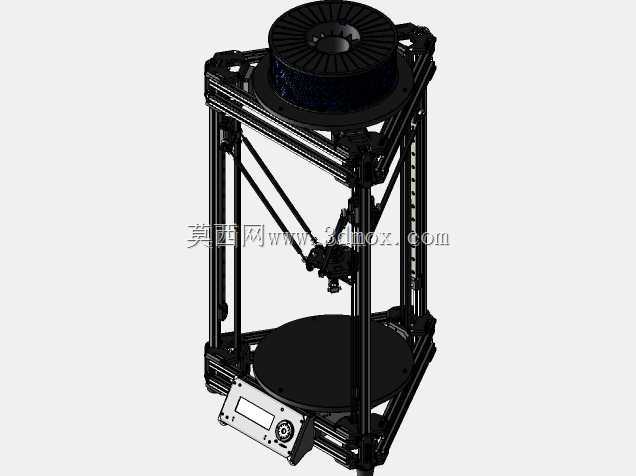

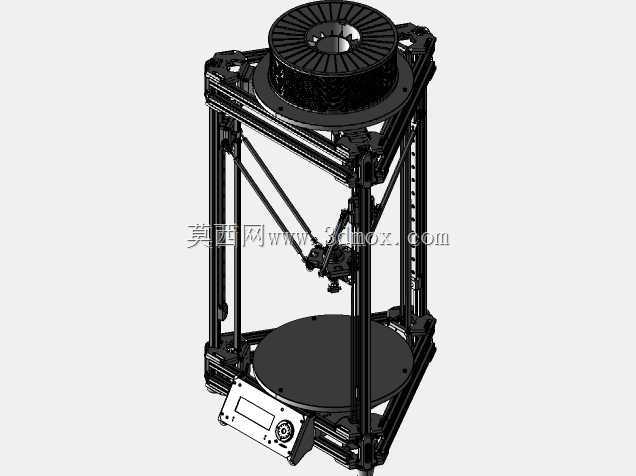

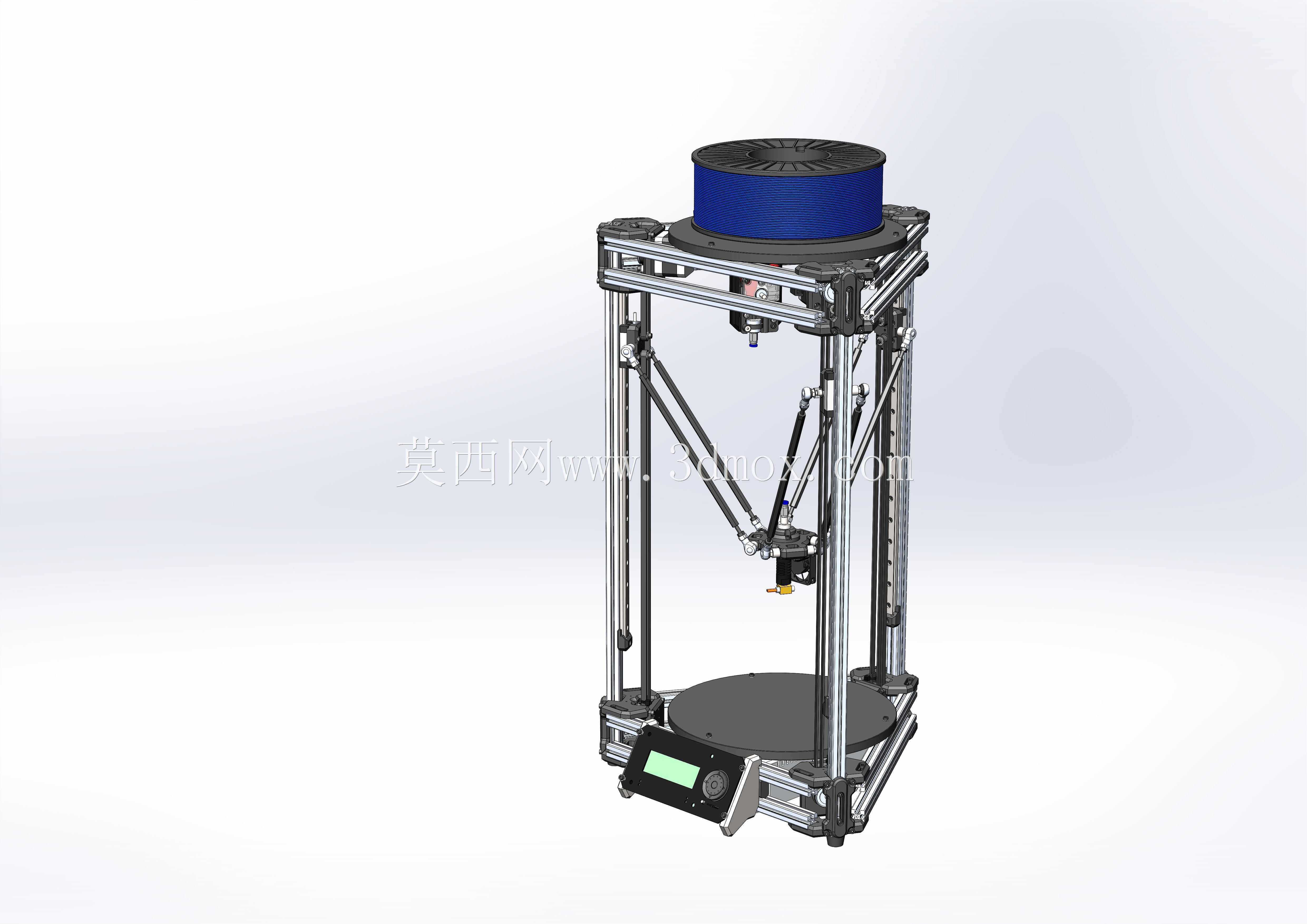

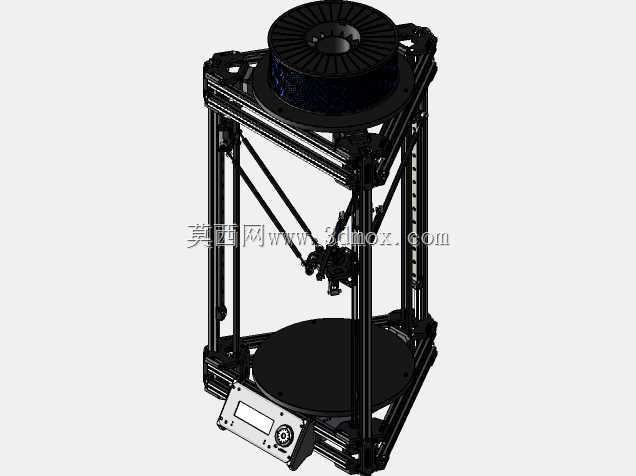

这款并联臂结构的桌面级熔融沉积成型设备，主要面向个人创客、小型设计工作室、高校创新实训场景使用，能够满足创意模型打样、小型功能零件制作、教学演示验证等多场景的使用需求，相比传统笛卡尔结构的同类型设备，它拥有更快的打印头移动速度，更小的桌面占用空间，以及更均匀的成型精度分布。设备采用经典的三角洲并联运动架构，三组同步带传动的竖直滑台呈120度均匀分布在圆形成型平台周边，每根滑台通过碳纤维并联臂与中心打印头组件铰接，通过三个滑台的协同上下位移，即可实现打印头在X、Y、Z三个轴向的精准空间定位，这种结构设计大幅降低了运动部件的整体重量，让打印头可以实现更高的加速度运动，有效缩短单件模型的打印周期。设备的成型区域为圆柱形空间，圆形热床平台采用水平校准结构设计，能够保证首层打印的附着稳定性，打印头集成了耗材进料、熔融挤出、散热冷却的完整功能模块，可兼容常规直径1.75mm的PLA、ABS等多种主流3D打印耗材，挤出端配备的散热风道能够快速冷却刚挤出的熔融耗材，减少悬垂结构打印时的翘曲变形问题。设备前部集成了带旋钮操控的显示控制模块，无需连接电脑即可独立完成模型打印、参数调整、文件读取等操作，控制模块的安装位置符合人体操作习惯，站立或坐姿状态下都可以轻松完成参数调节。整机框架采用标准铝型材搭建，兼顾结构刚性与组装便捷性，所有运动部件的安装边界都经过优化设计，运动过程中不会出现部件干涉问题，设备的整体占地面积仅相当于常规17寸笔记本电脑的摆放空间，能够轻松放置在普通桌面、工作台面上使用，不需要额外的专用安装台架。在设计思路上，这款设备优先考虑了零件的通用性与后期维护便捷性，大部分结构件都可以通过自身打印制作替换件，传动部件、电控部件都采用行业通用标准件，用户后期维护、升级改装的成本极低，并联臂的长度参数、滑台的运动行程都经过反复调校，能够在保证最大成型尺寸的前提下，将整机的运动误差控制在极小范围内，保证成型件的尺寸精度与表面质量。
