高精度金属钻孔加工专用定位夹具

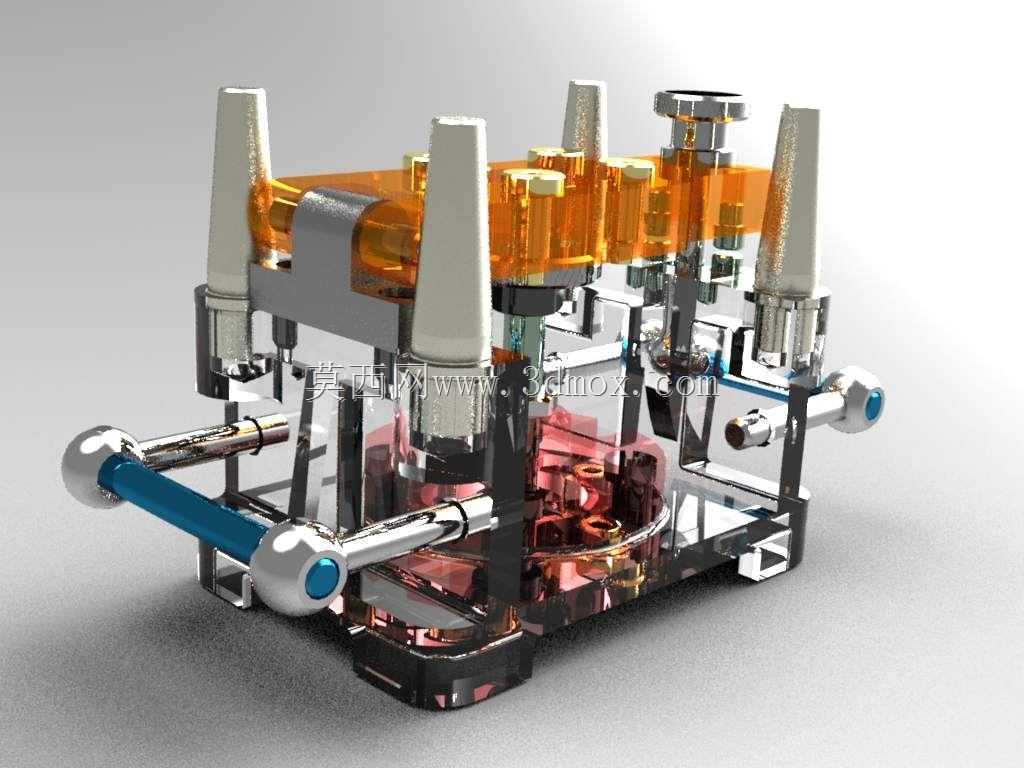

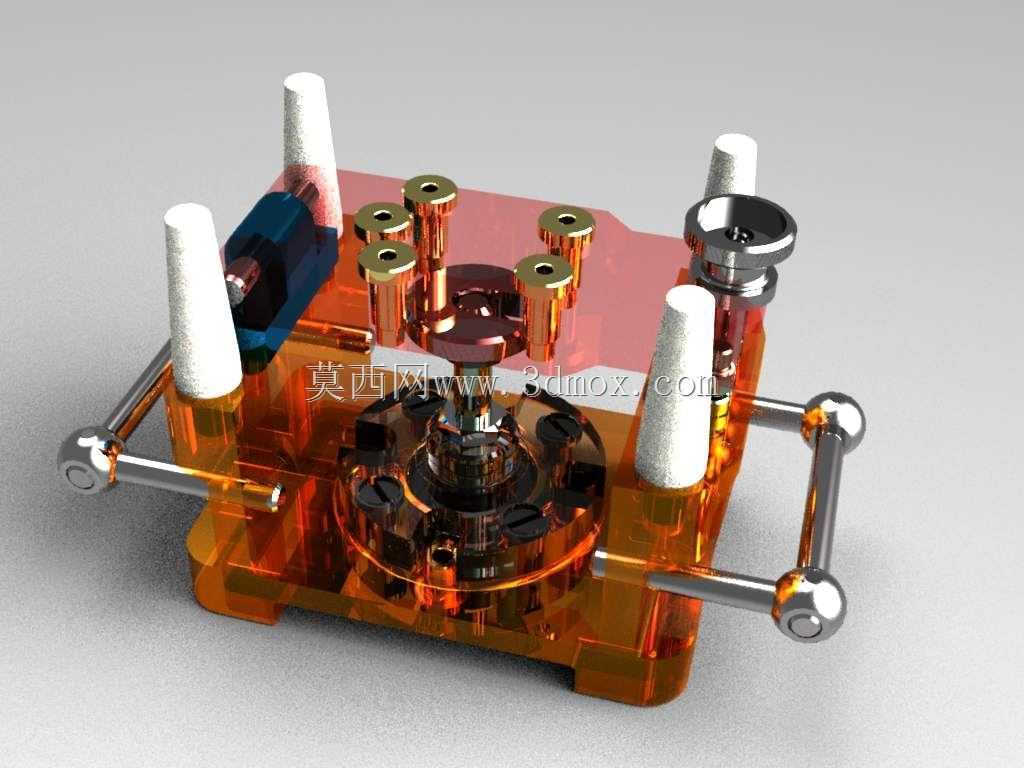

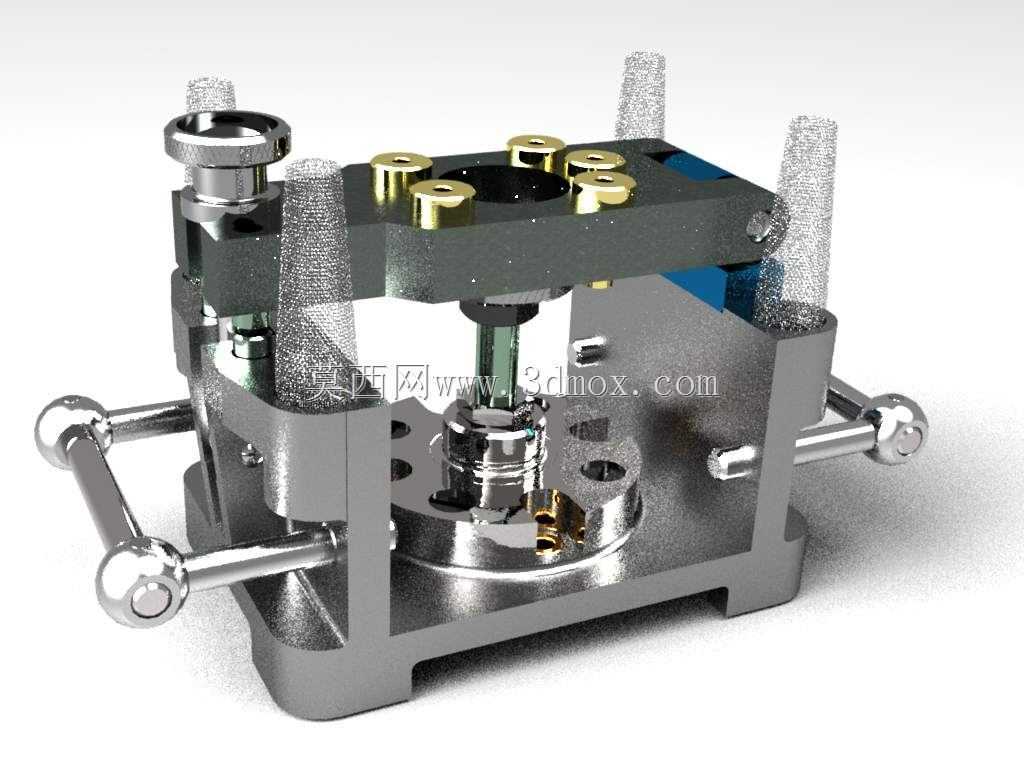

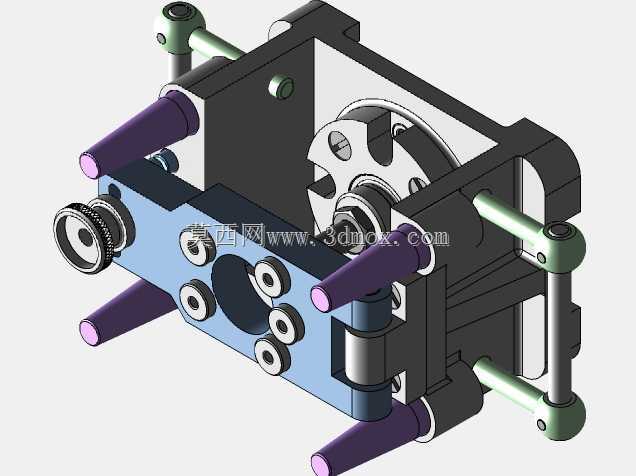

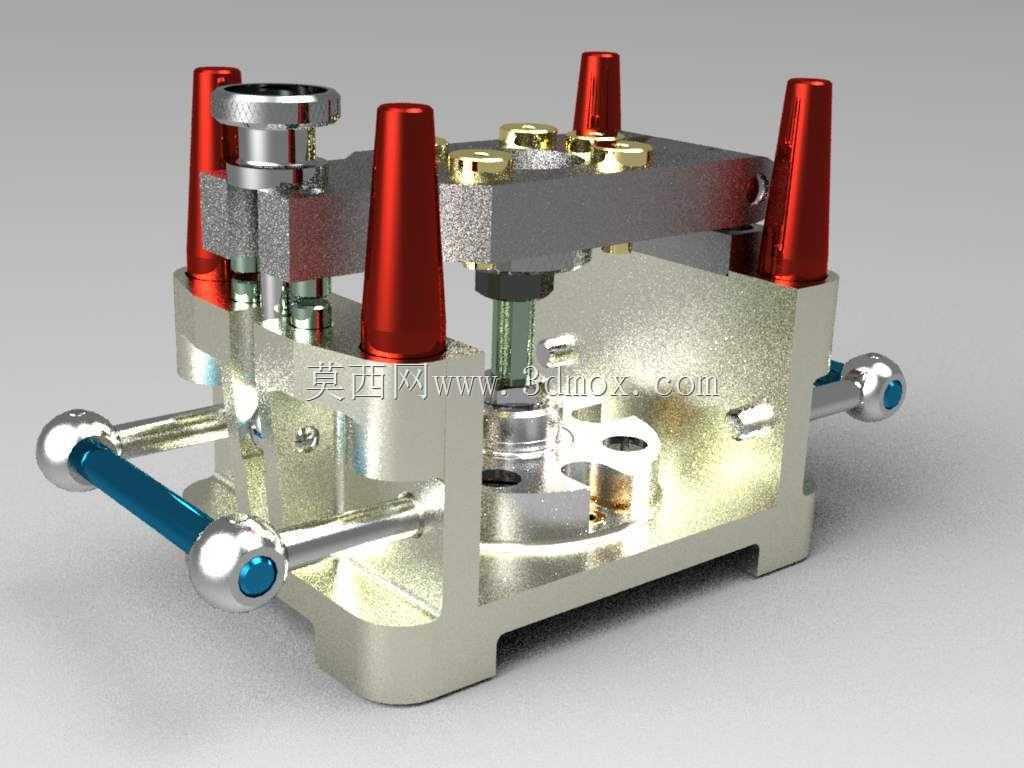

这款钻孔夹具主要应用于机械加工车间的钻削工序场景，适配立式钻床、摇臂钻床等常规钻孔设备，针对小型盘类、轴套类金属工件的多孔加工需求设计，能够在批量生产过程中替代人工划线找正的传统工序，大幅降低钻孔位置的尺寸偏差，提升同批次工件的加工一致性。从实际用途来看，该夹具可完成工件的快速装夹与精准定位，保证钻头进给过程中工件不会发生位移、偏转，同时自带的钻套导向结构能够有效避免钻头引偏，减少孔位的同轴度、位置度误差，尤其适合多孔位有严格形位公差要求的零件加工，常见于五金零件加工、汽车零部件配套加工、通用机械配件生产等场景。在功能特性上，夹具采用双侧快压手柄结构，操作人员无需额外工具即可完成工件的锁紧与松脱，装夹行程适配一定尺寸范围内的同类型工件，无需频繁更换夹具底座；上部的钻套安装板设置了多组标准钻套安装位，可根据加工孔位的直径、位置更换对应规格的钻套，底座设置了精准的工件定位止口与支撑面，能够限制工件的六个自由度，保证装夹定位的唯一性；整体框架采用高强度合金钢材质，关键受力部位做了加厚处理，长期承受钻削轴向力也不会发生形变，导向钻套采用硬质合金材质，耐磨性能优异，可承受高速钻削的摩擦损耗，延长夹具的整体使用寿命。设计思路上，这款夹具遵循基准重合原则，将工件的设计基准作为定位基准，避免了基准不重合带来的定位误差，夹紧力的作用点设置在工件刚性较好的部位，同时正对下方的支撑结构，防止装夹过程中工件发生变形；夹紧机构采用机械增力结构，操作人员仅需施加较小的手柄力即可获得足够的夹紧力，降低操作劳动强度；夹具的排屑空间做了预留设计，钻削产生的金属切屑可顺着底座的排屑间隙排出，不会堆积在定位面内影响后续装夹精度，同时整体结构无复杂的液压、气动元件，维护成本极低，适合中小型加工车间的批量生产使用。在外形尺寸与安装边界上，这款夹具整体为方正的台式结构，整体占地面积较小，可直接通过底座的安装孔固定在钻床工作台上，安装时无需对钻床进行额外改造，适配多数常规钻床的工作台T型槽间距；夹具的上部操作空间预留充足，更换工件、调整钻套时不会与钻床主轴发生干涉，整体高度适配常规钻床的主轴行程范围，装夹工件后钻头可顺利到达加工位置，无需额外垫高或调整夹具安装位置。
