木工仿形开槽修边加工辅助装置

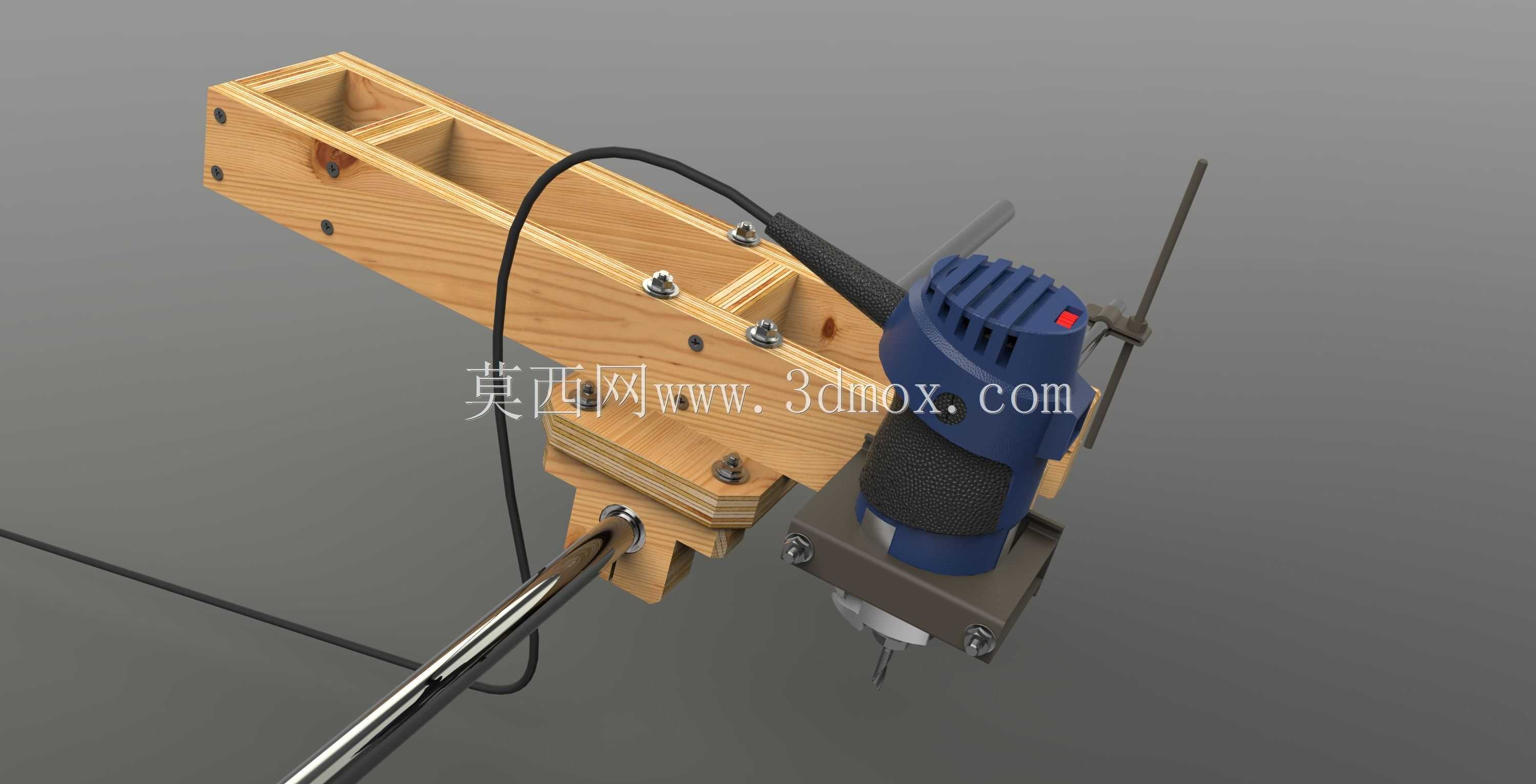

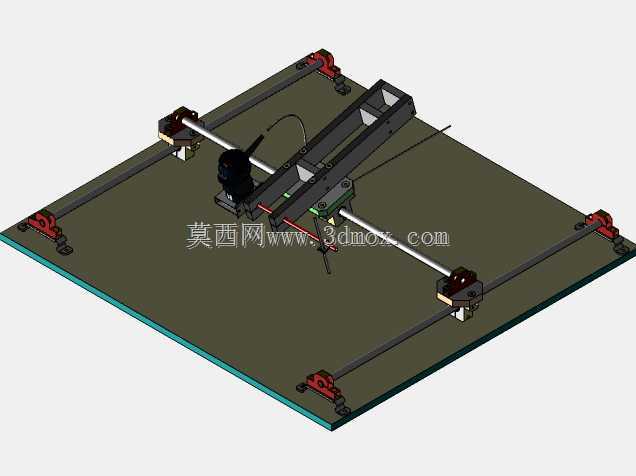

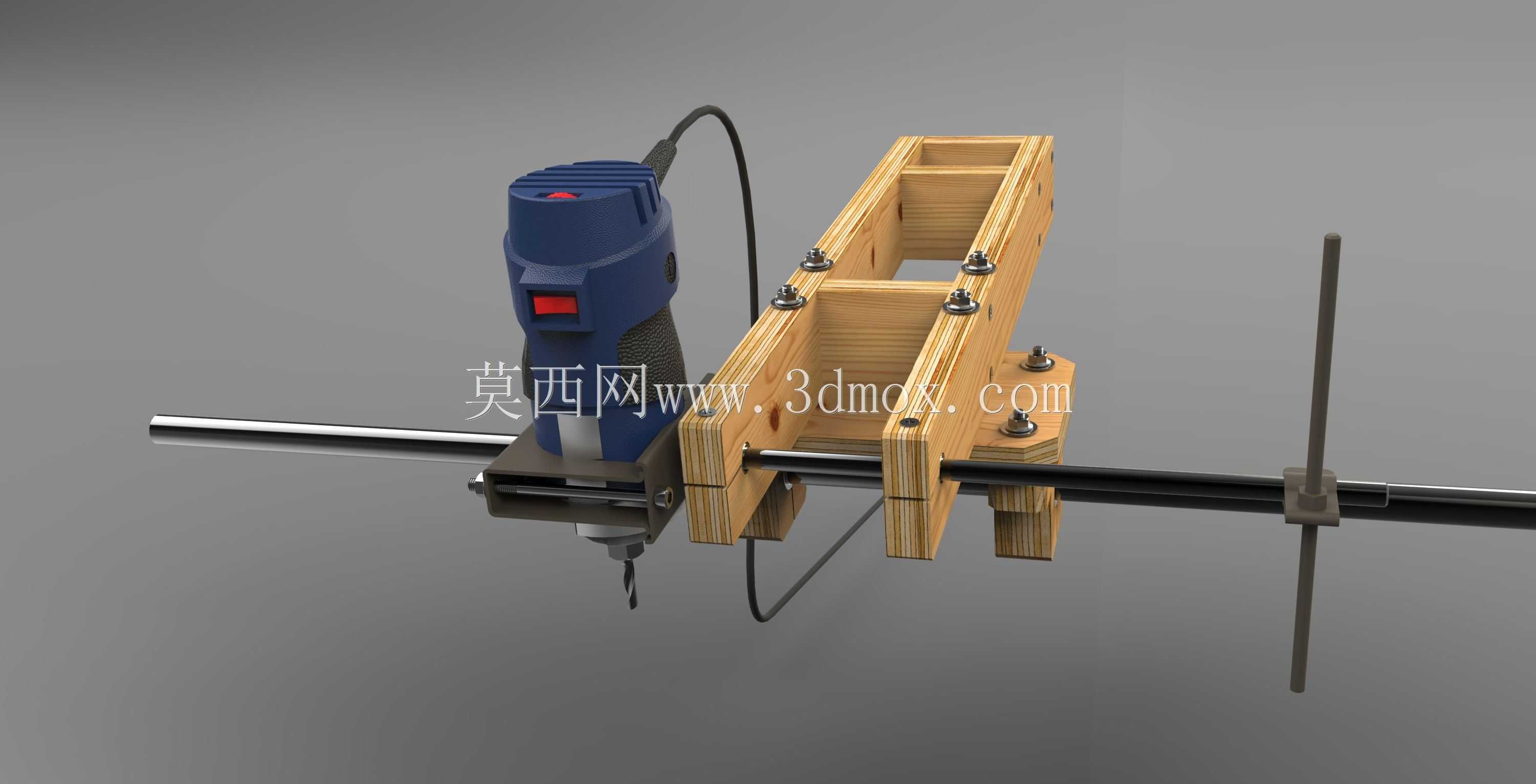

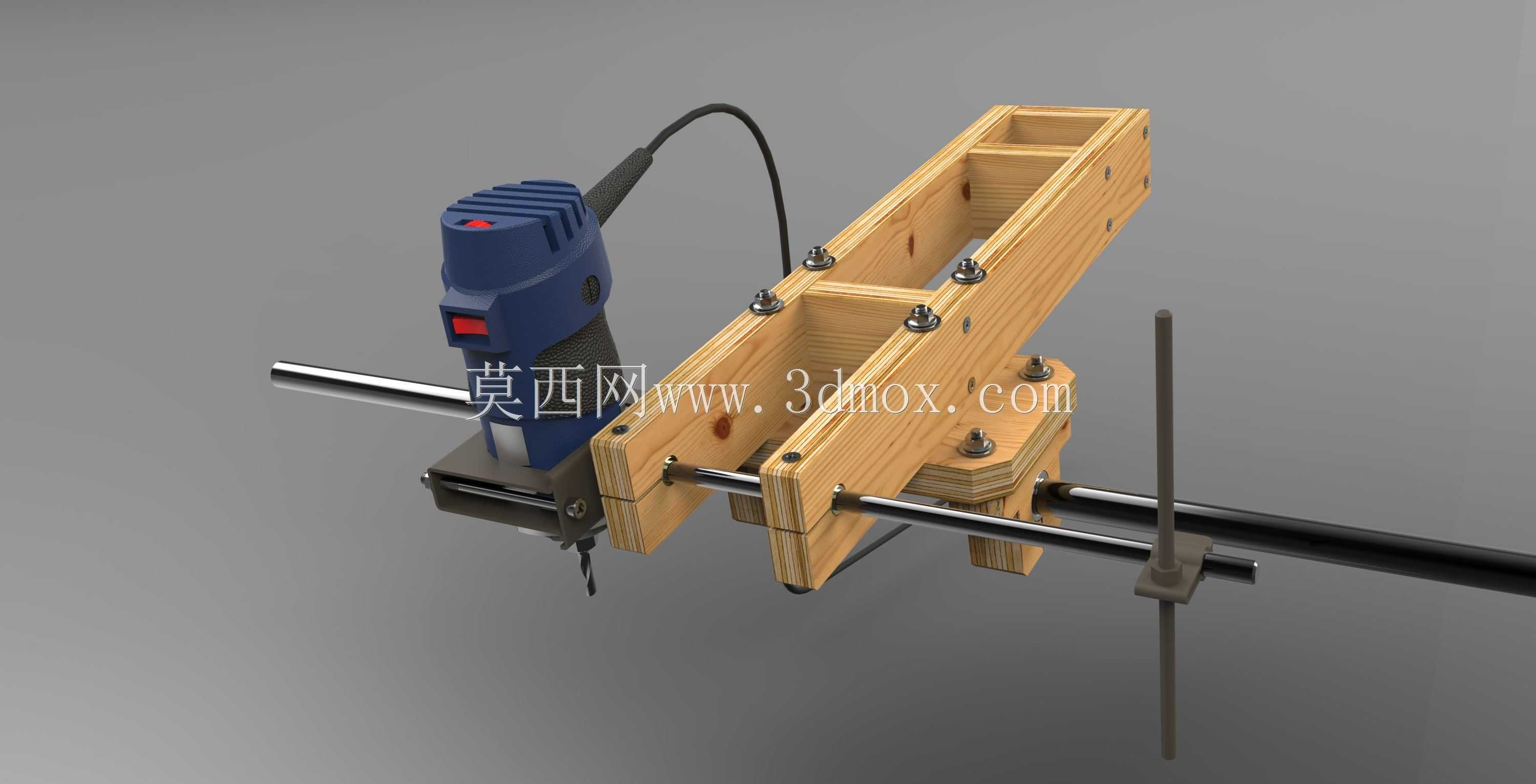

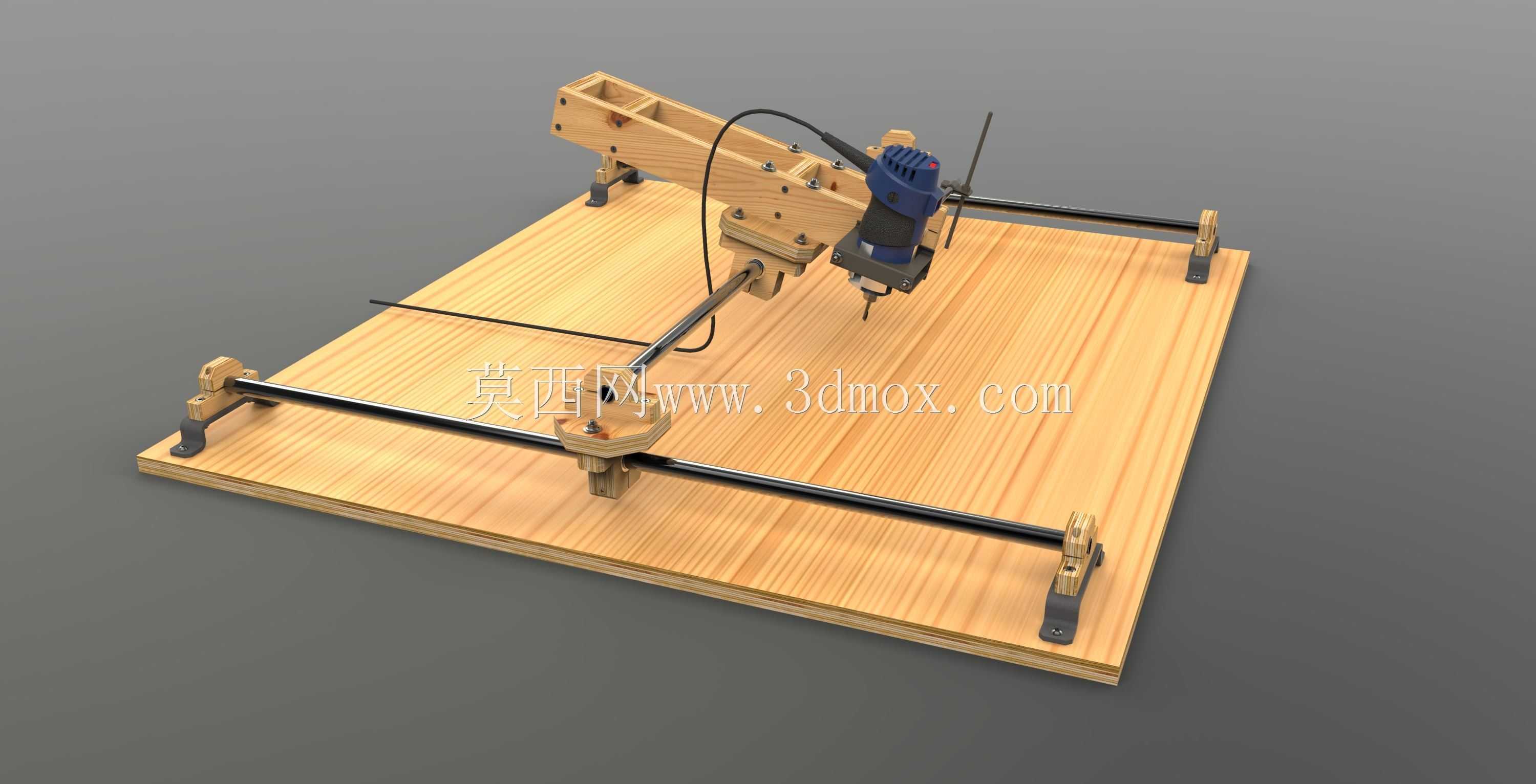

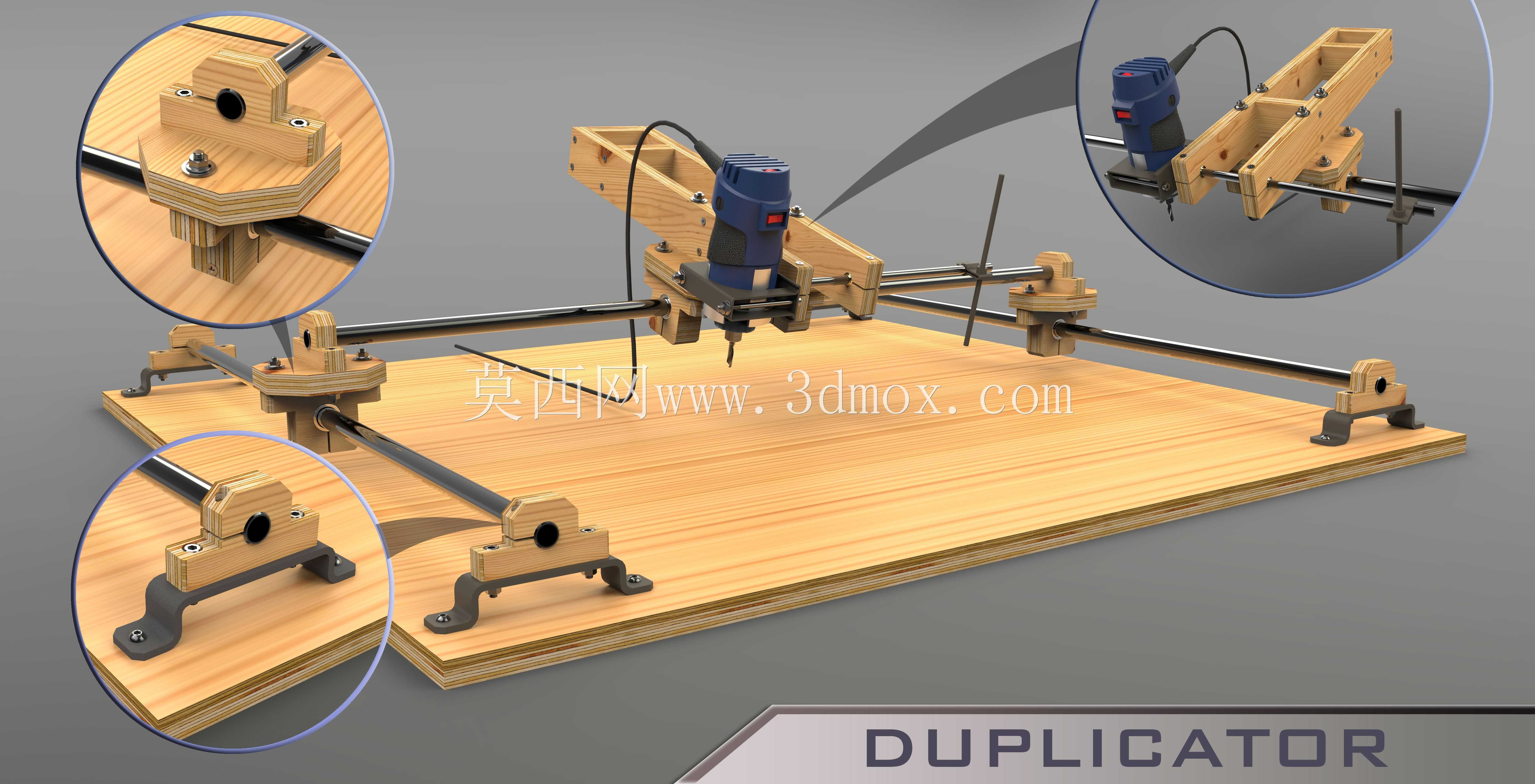

这款木工仿形加工辅助装置，主要面向小型木工作坊、DIY木工爱好者的实木开料、修边、仿形开槽作业场景，可搭配手持修边机完成各类异形木构件的等距仿形加工，解决手持电动工具加工时走刀偏移、加工深度不一致、仿形轮廓误差大的常见问题，尤其适合家具制作过程中各类榫槽、装饰边、异形轮廓的批量复刻加工，无需依赖大型数控木工设备即可实现高精度的重复加工作业。装置主体采用多层实木夹板作为机架基材，兼顾结构强度与轻量化特性，避免全金属机架带来的自重过大、操作挪动不便的问题，同时木质基材与加工木料的接触摩擦系数适中，可减少加工过程中装置相对工件的打滑偏移。机架通过两根平行的高精度光轴作为滑动导向结构，光轴表面做硬化抛光处理，滑动阻力小且耐磨性能优异，可保证修边机固定座沿导向方向做平稳的直线往复运动，不会出现卡顿、偏摆的问题。修边机固定位采用快锁式结构设计，可适配市面上多数常见规格的手持电动修边机，通过螺栓锁紧即可将修边机与机架牢固连接，无需对原有电动工具做破坏性改装，拆装调整便捷。装置前端设置有可调节的定位靠模组件，靠模杆的伸出长度、垂直高度均可通过锁紧螺栓自由调整，加工时靠模杆紧贴预先制作好的模板轮廓滑动，即可带动修边机沿相同轨迹走刀，实现1:1的轮廓复刻加工，靠模接触端采用圆滑端头设计，可避免滑动过程中刮伤模板表面。导向光轴的两端预留有拓展安装位，可根据加工需求加装辅助压料架、深度限位块等配件，满足不同厚度木料、不同加工深度的作业需求。装置整体横向安装边界可适配宽度在400mm以内的木料加工，垂直方向可调节加工深度范围为0-30mm，可覆盖绝大多数小型实木家具构件、手工木作的加工尺寸需求。整套装置的操作逻辑简单，无需复杂的参数调试，仅需提前固定好模板与待加工木料，调整好靠模位置与加工深度，即可沿模板轮廓匀速推送装置完成加工作业，相比纯手持加工的方式，可将加工轮廓误差控制在0.2mm以内，同时大幅降低长时间手持操作的劳动强度，提升木工作业的加工效率与成品一致性，也可用于木工教学场景中的仿形加工实操演示，帮助初学者快速掌握修边机的仿形加工技巧。
