长直板材折弯成型工装结构

　　长直类钣金件在机柜框架、电气箱侧板、装饰盖板、通风管道和轻型型材配套件中经常出现，这类零件的共同特点是折弯线长、板厚相对较小、成型后直线度要求高。普通小型折弯机受刀槽长度和工作台开口限制，加工超长板料时容易出现中间角度偏松、两端压痕不一致、送料定位反复调整等问题。该套折弯工装围绕长板材直线折弯工况展开，主体采用上下对应的长条形模座结构，上模侧提供连续压弯刃口，下模侧布置与折弯角度匹配的承托槽面，使板料在整条折弯线上获得相对均匀的受力。

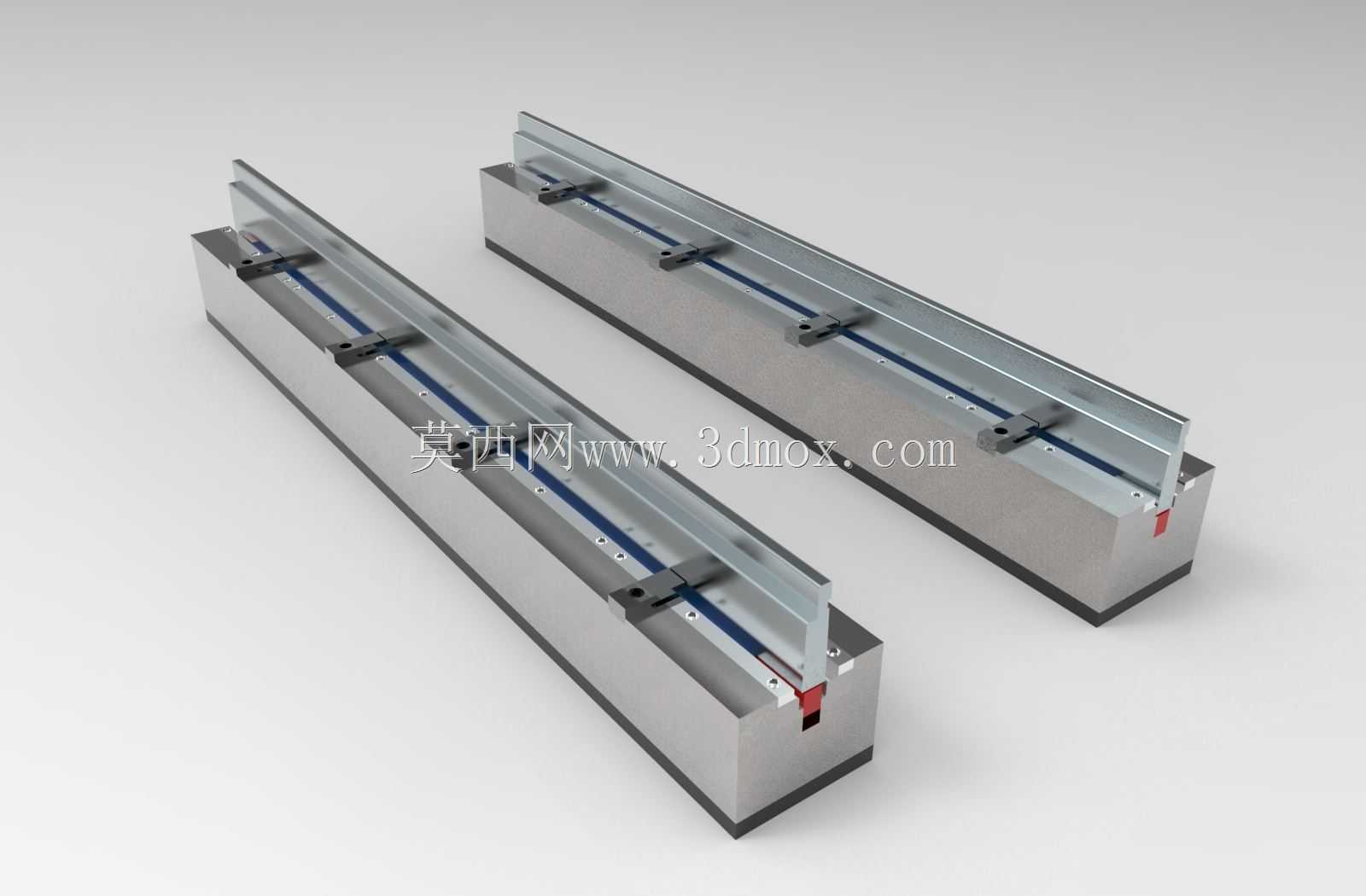

　　从现场使用逻辑看，工装并不追求复杂动作，而是强调定位稳定、压接同步和换件便利。模座本体采用矩形长条布局，底部为较宽的安装基面，可直接固定在压力机滑块或工作平台上；侧面预留压紧和调节位置，便于在装配时校正刃口平行度。上、下模工作段沿长度方向连续延伸，板料送入后依靠前端定位面确定折弯边距离，压力下行时，材料先在槽口处发生弹性变形，随后沿折弯线进入塑性弯曲。长刃口的设计减少了分段折弯造成的接刀痕，对表面要求较高的冷轧板、铝板和覆膜板材更友好。

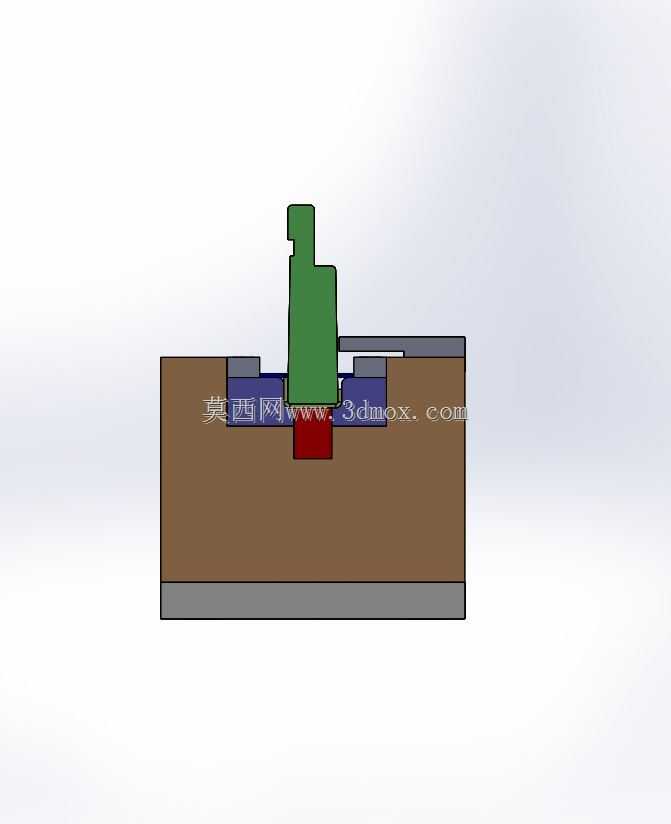

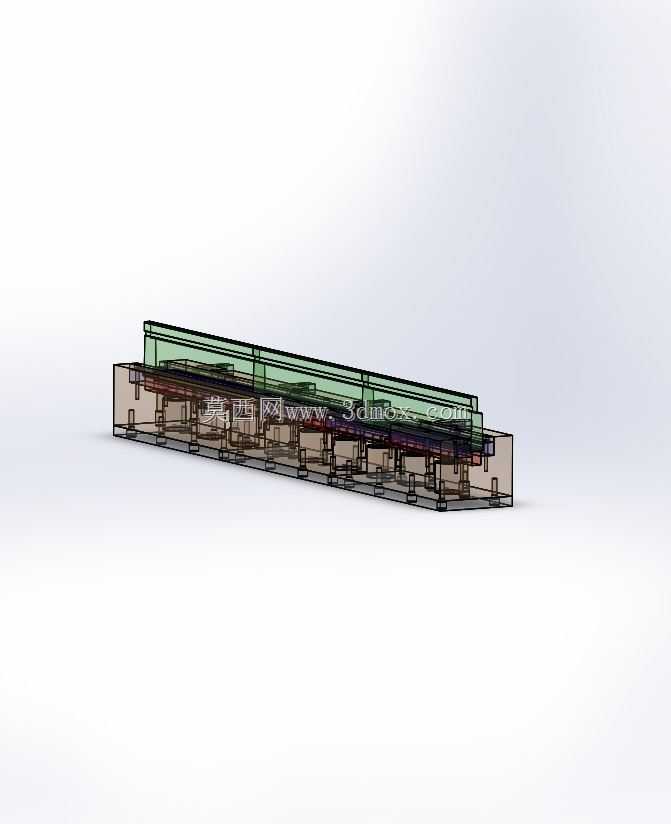

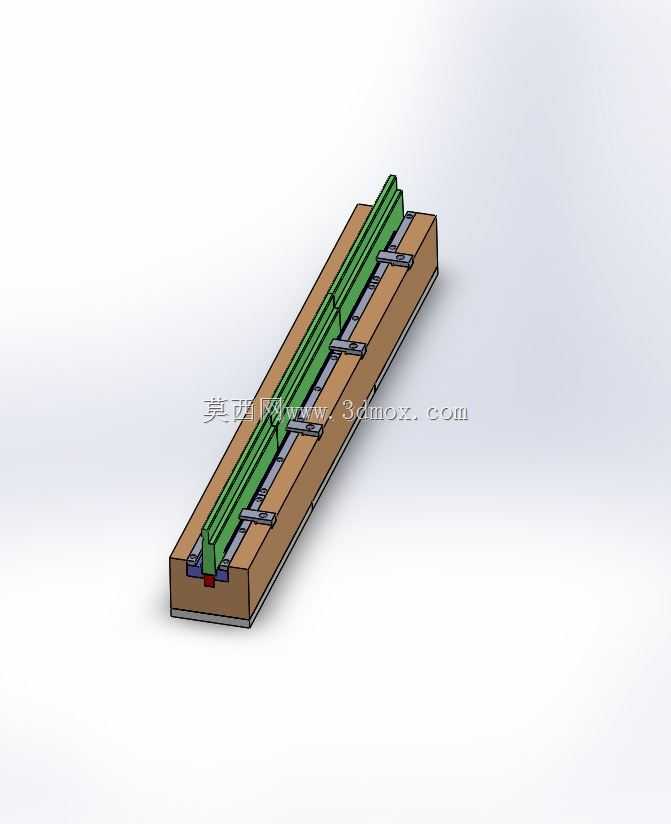

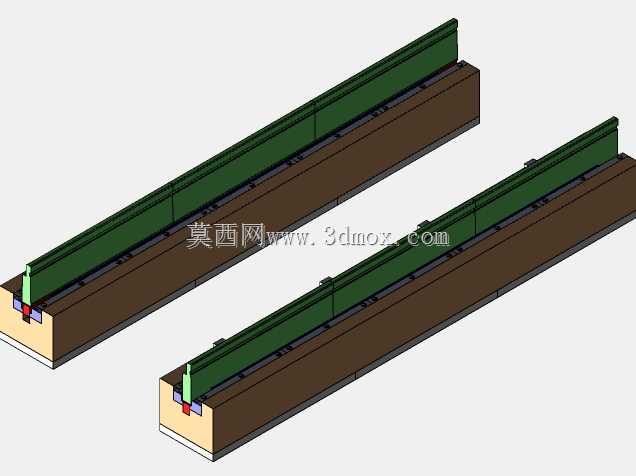

　　结构上可以看到多组压紧与导向元件沿模座长度分布，这种布置不是简单的装饰性阵列，而是为了控制长模在受载时的微变形。压力机滑块在长跨距施压时，若中间缺少约束，模刃可能产生轻微挠曲，导致折弯角度沿长度方向出现波动。沿程设置的夹持块和定位件能够把工作载荷分散到模座上，并使上模与下模在合模过程中保持稳定间距。端部红色限位小件用于提示闭合位置或辅助安全避让，避免过压造成刃口啃伤。

　　设计这类工装时，首先要明确板料厚度范围、屈服强度、折弯半径、展开宽度和目标角度。下模槽宽通常需要根据板厚选取，槽口过窄会增大折弯力并拉伤表面，槽口过宽则会使折弯半径变大、角度回弹难以控制。长板材折弯还必须考虑回弹补偿，尤其在不锈钢和高强度铝板中，卸载后折弯角会有明显张开，模型中刃口角度和槽面深度需要按材料特性预留修正量。对于表面件，可在接触区域增加热处理镶件或采用可更换刃条，使维修时不必整体拆卸模座。

　　安装边界方面，长条模座的长度方向应与压力机工作台中心线平行，底面需要清洁无毛刺，压紧块间距不宜过大；若设备台面跨度不足，应增加辅助垫板以减少悬空。板料送入侧要保留足够操作空间，长边工件最好配置托料架或随动支撑，防止板料自重拖拽折弯线。模型在三维建模时应保留上下模闭合间隙、刃口圆角、槽口宽度、螺栓孔位置和端部限位尺寸，这些参数直接影响后续出工程图、数控加工以及装配干涉检查。

　　在实际选型中，该结构适合多品种、中小批量的直线折弯生产，也可作为专用设备上的成型部件。通过更换不同槽宽的下模条或调整上模刃口高度，可以适应一定范围内的板厚变化；若产品折弯角度固定，则整体刚性和重复精度更容易保证。设计评审时还需关注起弯点避让、板料侧向定位、废料干涉、吊装方式以及维护时刃条拆卸空间，使工装不仅能完成折弯动作，也能在车间长期稳定使用。
