板材折弯成型用弯曲模具结构

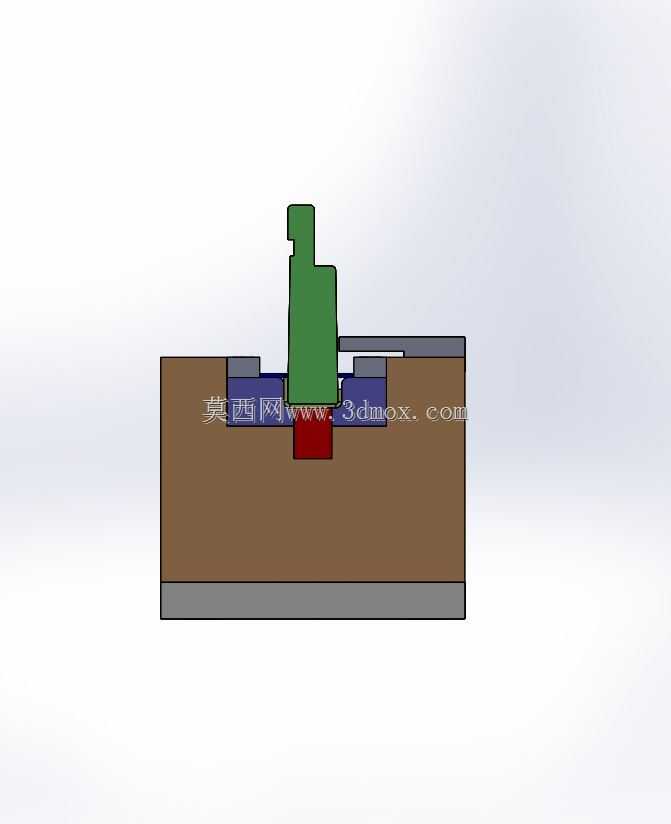

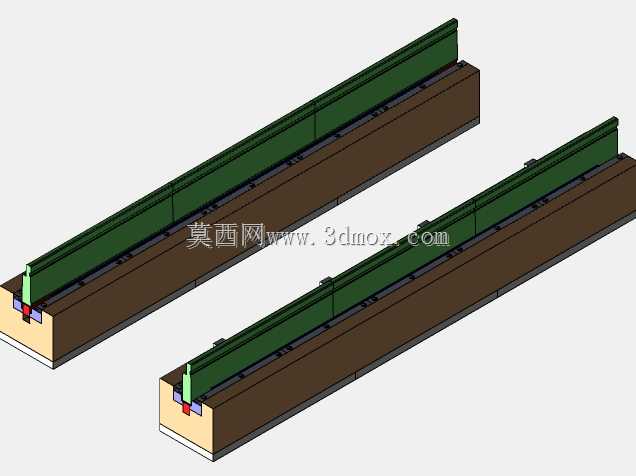

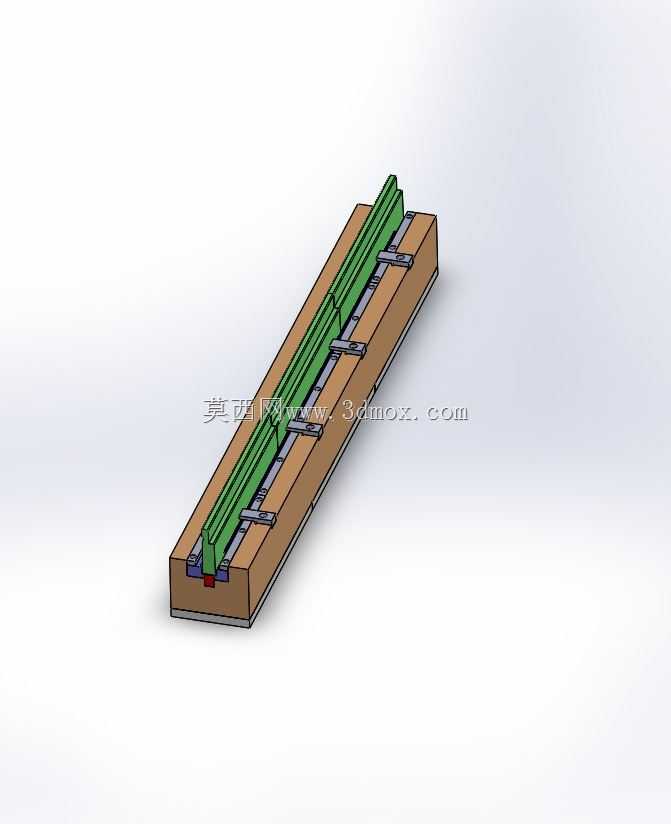

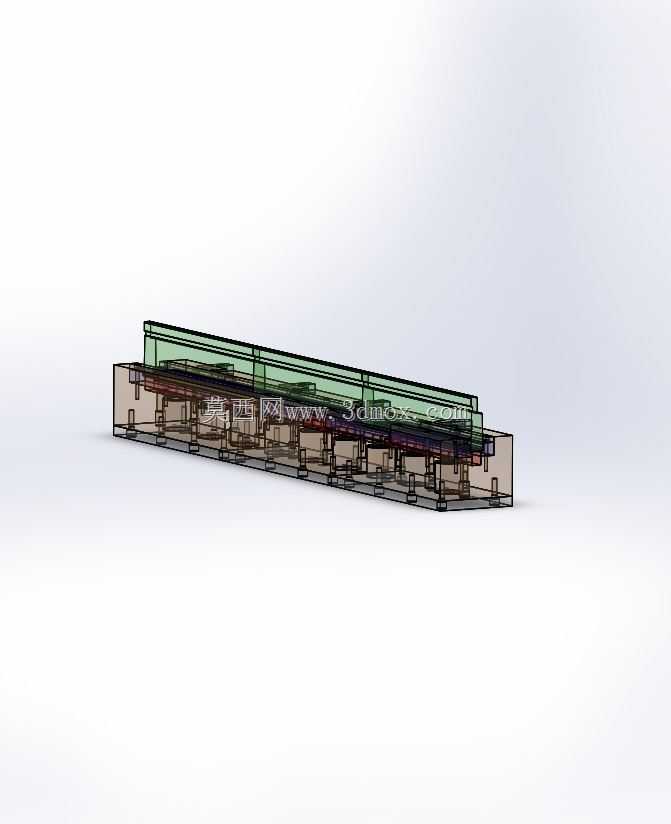

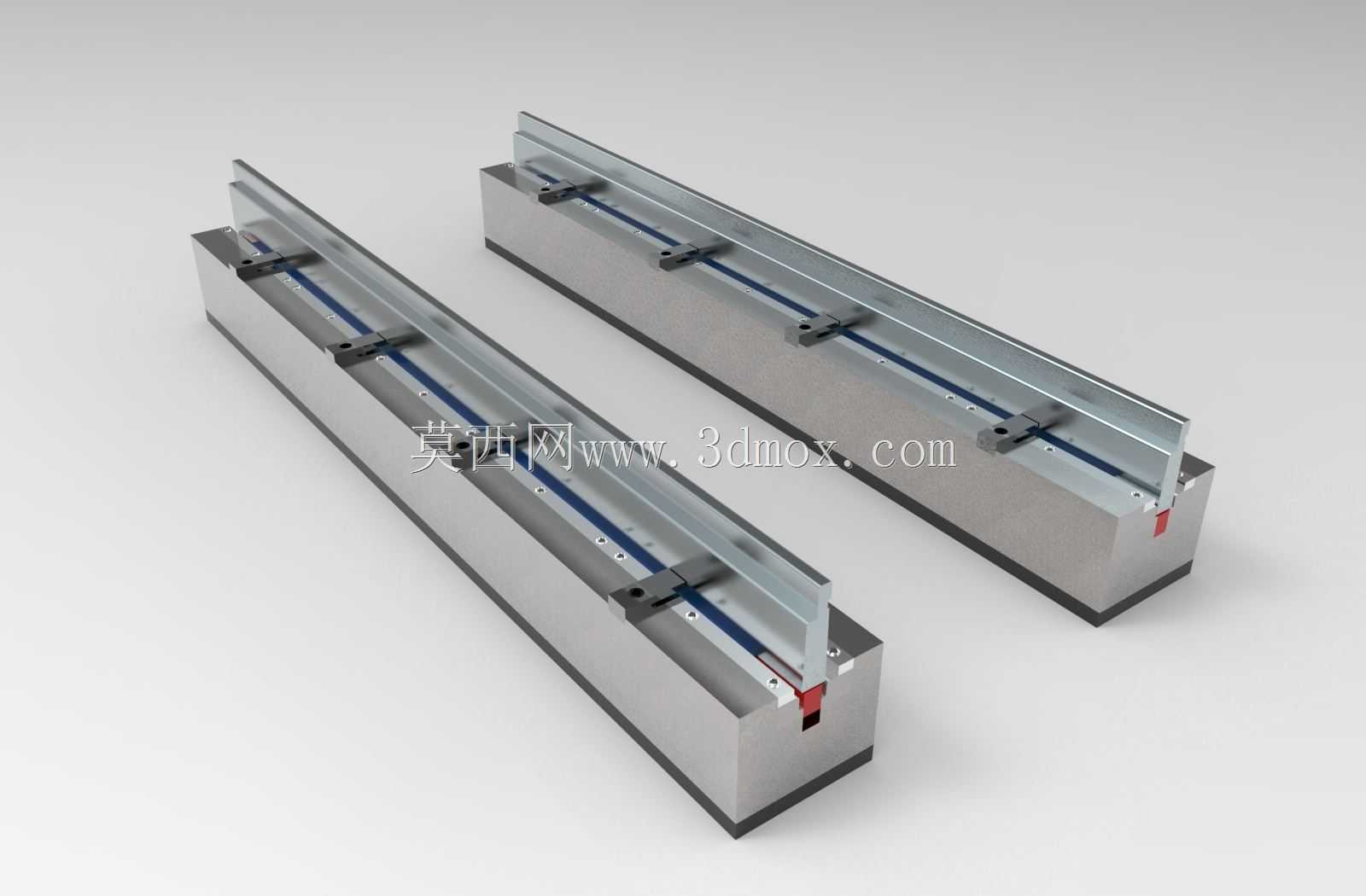

这套弯曲成型结构主要面向金属板材冷冲压折弯工序，常见于五金零部件加工、家电钣金件生产、小型结构件冲压车间的批量加工场景，适配常规开式可倾压力机的安装工位，可完成薄钢板、有色金属板材的单次压弯成型作业，替代传统简易折弯工装的定位不准、成型角度回弹难控制的问题。从结构布局来看，整套工装分为上模工作部分、下模定位型腔、模座承托部分三个核心模块，上模的凸模工作端采用渐变圆弧过渡设计，避免折弯过程中板材表面出现压痕、拉伤缺陷，凸模与上模座的连接采用嵌入式定位，通过紧固件锁固，可根据不同折弯半径需求快速更换对应规格的凸模端头，减少换模调试的辅助时间。下模型腔设置了可调式定位挡块，可根据待加工板材的毛坯尺寸调整定位边界，适配不同展开长度的折弯件加工，型腔的折弯凹模入口处做了倒圆角处理，降低板材进料时的摩擦阻力，同时在凹模下方设置了弹性顶料装置，折弯成型完成后上模回程时，顶料块可自动将成型工件从凹模型腔中顶出，避免工件卡滞在型腔内影响连续作业。设计过程中重点考量了折弯回弹的补偿量，凸模的工作角度根据常用板材的屈服强度、料厚参数做了预修正，常规0.8-2mm厚度的冷轧钢板折弯后，成型角度可直接控制在公差范围内，无需后续二次校形。模座部分采用整体式钢结构设计，安装面的平面度控制在0.02mm以内，与压力机工作台面贴合时无需额外加垫调整，上下模合模时的导向依靠模架自带的导柱导套结构完成，合模精度可控制在0.05mm以内，避免长期冲压过程中出现凸凹模啃模的问题。整套结构的安装边界与常规16吨-25吨开式压力机的工作台安装尺寸完全适配，模座上的安装槽采用通用U型槽设计，可直接通过T型螺栓与压力机工作台紧固，无需额外加工过渡连接板，适合中小批量冲压加工车间的快速部署使用，日常维护仅需定期检查凸凹模工作刃口的磨损情况、弹性顶料装置的弹力衰减情况即可，整体结构的易损件均采用标准化快换设计，备件采购与更换成本较低。
