剪叉式液压升降作业平台三维设计

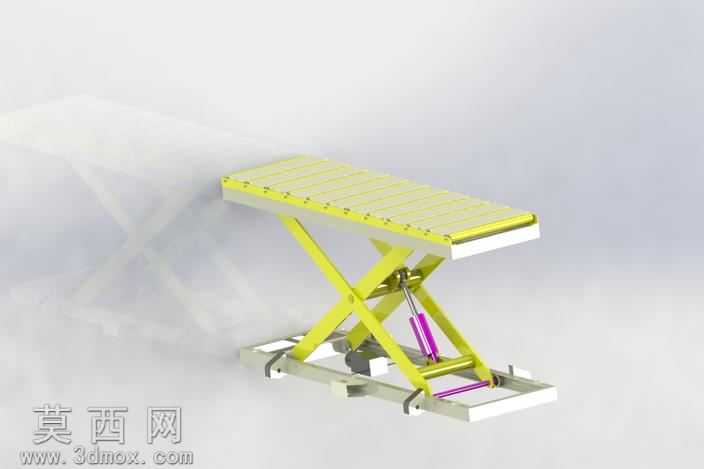

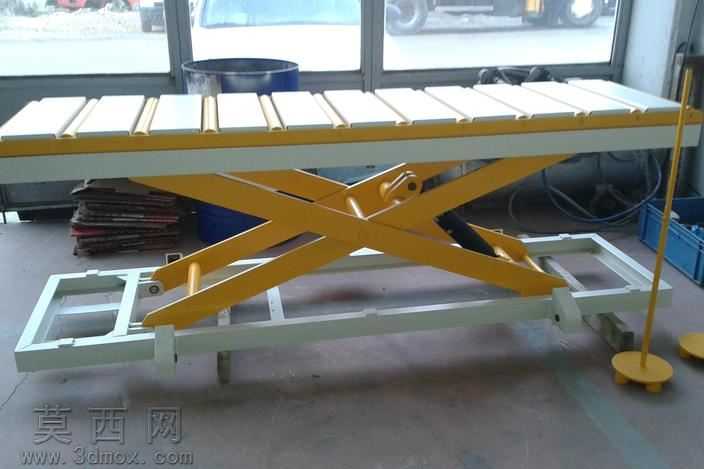

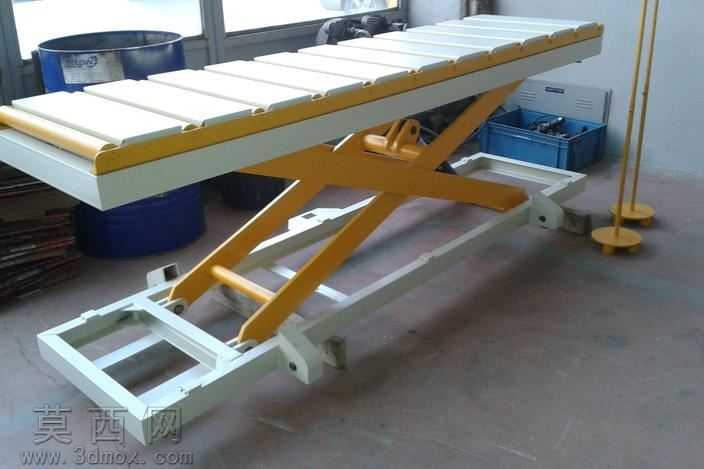

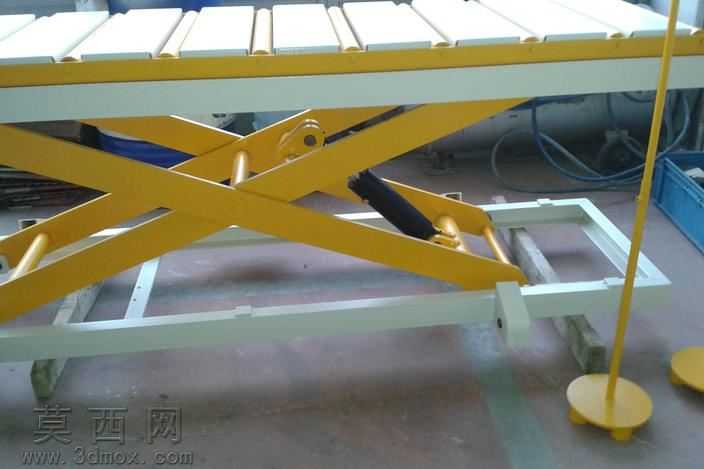

本作品为剪叉式液压升降作业平台的三维设计模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对每一个零部件进行独立建模后完成整体装配，完整还原了剪叉升降平台的真实结构与运动逻辑。模型整体分为顶部承载平台、剪叉支撑臂组、液压驱动单元、底部安装基座四大核心模块，顶部承载平台采用带防滑纹理的平板结构设计，表面排布均匀的防滑凸条，模拟实际设备的防滑承载面，平台边缘做圆角过渡处理，避免尖锐棱角带来的安全隐患，平台底部设置有与剪叉臂连接的铰接支座，支座处预留标准铰接轴安装位，保证转动副的运动顺畅。剪叉支撑臂组采用两组对称布置的交叉剪臂结构，剪臂之间通过中部铰接轴连接，形成可伸缩的剪式支撑结构，剪臂采用矩形截面型钢的建模逻辑，还原型钢的截面特征，保证结构强度的同时控制整体重量，剪臂的上下端分别与顶部平台、底部基座的滑动支座、固定支座铰接，其中一组连接端采用可沿导轨滑动的滑块结构，实现升降过程中的位移补偿，保证剪叉结构开合运动的平稳性。液压驱动单元作为核心升降动力部件，建模时还原了液压缸筒、活塞杆、液压油路连接结构的细节，液压缸的两端分别铰接在底部基座与剪叉臂的对应安装位，通过活塞杆的伸缩带动剪叉臂完成开合动作，从而实现顶部平台的升降动作，模型中对液压缸的安装角度、铰接位置做了精准匹配，保证运动仿真时无干涉、无卡顿。底部安装基座采用框架式结构设计，基座上设置有剪叉臂固定铰接座、滑动导轨、液压缸安装支座，基座底部预留有设备固定安装孔位，可模拟实际设备与地面的固定连接，滑动导轨部分还原了导轨的导向面、滑块限位结构，保证滑动端运动时的导向精度。材质渲染方面，对不同部件做了差异化的材质赋予：剪叉臂采用亮黄色工业漆材质，还原起重升降设备的标准安全配色，顶部承载平台采用浅灰色防滑金属材质，底部基座采用银灰色金属喷漆材质，液压缸部分采用紫色缸筒搭配金属色活塞杆的材质区分，铰接轴、紧固件采用镀锌金属材质，整体渲染效果贴近真实工业设备的视觉质感。设计过程中充分考虑了结构的运动合理性，对剪叉臂的开合角度、液压缸的行程匹配、铰接点的受力位置做了反复校核，保证模型在升降行程范围内无结构干涉，各运动副的运动逻辑符合真实液压升降平台的工作原理，整体模型结构完整、细节丰富，可用于升降设备的结构展示、原理教学、方案设计参考等场景。
