手动剪叉式螺旋驱动升降工作台结构

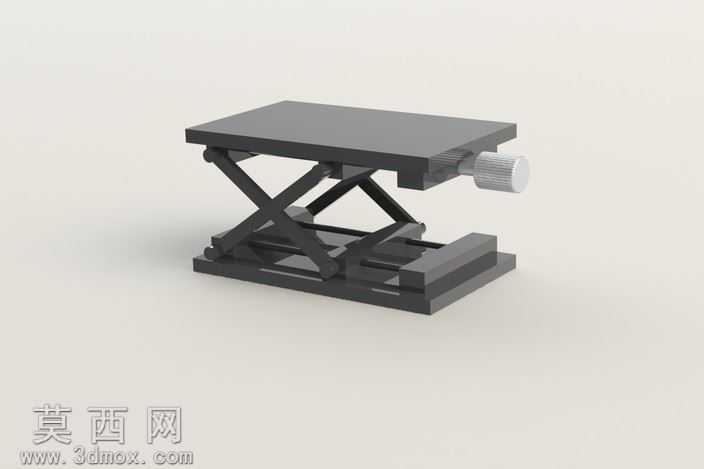

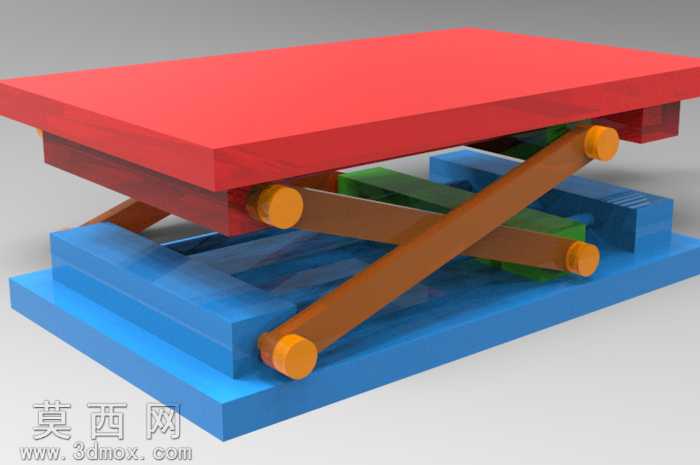

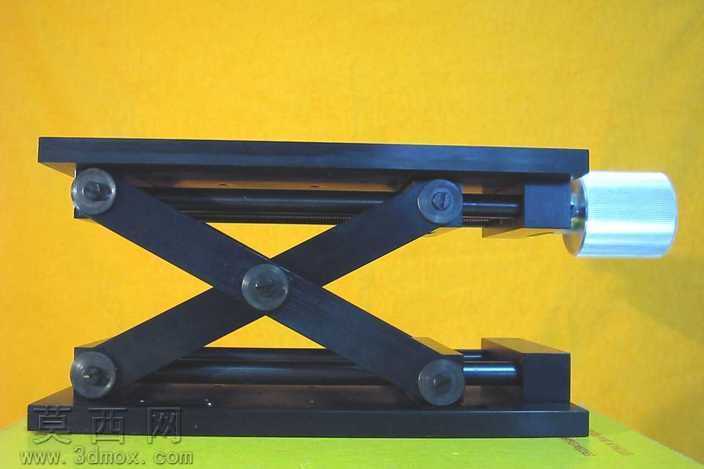

本作品为手动驱动的剪叉式升降工作台三维模型，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，首先对底部承载底座、上层承载平台、交叉剪叉臂、端部铰接销轴、侧部调节螺杆、端部手拧旋钮等独立零件进行逐一建模，建模过程严格遵循机械加工的尺寸公差逻辑，对铰接孔位、螺杆螺纹段、剪叉臂滑槽等配合部位预留合理的装配间隙，避免后续装配出现干涉问题。装配阶段采用自底向上的装配逻辑，先完成剪叉臂组的铰接副约束，将两组交叉剪叉臂通过中部销轴形成可转动的X型支撑结构，再分别将剪叉臂下端与底座的固定铰接座、滑动导向槽完成约束，上端与上层平台的对应铰接位、滑动导向位完成配合，最后装配侧部的调节螺杆组件，将螺杆与剪叉臂端部的驱动滑块形成螺旋副约束，端部的滚花手拧旋钮与螺杆端部做固定约束，确保转动旋钮时可通过螺旋传动带动滑块沿底座导向槽平移，进而驱动剪叉臂组完成开合动作，实现上层平台的平稳升降。材质与渲染阶段，对底座、剪叉臂、平台主体等结构钢部件赋予哑光深灰金属材质，模拟工业钢材经喷砂氧化后的表面质感，对调节螺杆赋予亮面镀铬金属材质，突出传动部件的加工精度，对端部滚花旋钮赋予哑光工程塑料材质，还原手动操作部件的防滑触感；渲染时采用柔和的影棚漫射光源，添加柔和的地面接触阴影，清晰展现模型的结构层次与部件细节，避免强反光造成的结构细节丢失。结构设计上采用经典的剪叉式升降原理，通过螺旋传动实现升降高度的无级调节与位置自锁，无需额外动力源即可完成高度调整，整体结构紧凑、承载稳定，上层平台为平整矩形承载面，可作为小型工装的支撑台面、轻型工件的高度调整工位使用，剪叉臂的对称布局保证升降过程中平台始终保持水平，导向槽的限位结构可限制最大升降行程，避免结构超出行程出现脱开风险，铰接部位的销轴连接保证转动顺畅无卡滞，整体设计兼顾手动操作的便捷性与结构承载的可靠性，可作为小型手动升降工装的设计参考，也可用于机械原理教学中剪叉升降、螺旋传动结构的演示案例。
