越野摩托车前叉转向组件三维设计

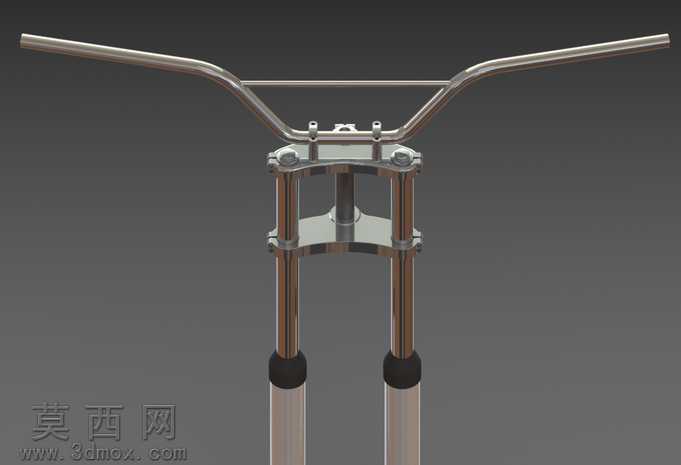

本作品为适配Bultaco Pursang越野摩托的前叉转向组件三维建模成果，建模过程严格遵循越野骑行的结构力学要求，先通过基准面搭建确定整车转向中轴线，以车把安装位、上联板固定位、减震套筒轴心为核心定位基准，逐步绘制各部件的截面草图。车把部分采用变径弯管结构建模，还原越野车型宽幅高把的操控角度，两端预留握把、控制开关的安装卡位，中间部位设置上联板的固定夹持位，通过放样、扫掠命令生成弯管实体后，对夹持区域做加厚处理，模拟真实金属管材的壁厚结构。上联板与下联板采用高强度铝合金材质的渲染设定，建模时还原三角稳定结构，预留方向柱安装孔、减震杆固定孔位，孔位边缘做倒角强化处理，模拟真实部件的应力分散设计，上下联板之间的连接柱采用实体拉伸生成，配合同轴心配合命令保证与减震杆的平行度。两根前减震杆采用多层嵌套结构建模，外层为金属套筒，中部设置橡胶防尘套结构，通过曲面建模还原防尘套的褶皱形态，内层为伸缩内杆，建模时预留油封安装位、阻尼结构的装配空间，还原越野前叉长行程减震的结构特征。整体装配过程采用同轴心、重合、距离等标准配合关系，保证车把转动时可带动上下联板、减震筒同步绕方向柱轴线转动，无结构干涉问题。渲染阶段采用金属材质为主，车把、减震杆赋予抛光不锈钢材质，调整反射粗糙度模拟金属使用后的微磨砂质感，上下联板赋予哑光铝合金材质，防尘套赋予黑色橡胶材质，添加轻微的凹凸纹理还原橡胶表面的颗粒感，背景采用深灰色纯色背景，搭配三点布光方案，主光从斜上方打亮部件正面结构，补光弱化阴影区域的死黑问题，轮廓光勾勒金属部件的边缘轮廓，清晰呈现前叉组件的整体结构与各部件的衔接关系，完整还原越野摩托前转向系统的机械质感与结构细节，可用于越野摩托改装参考、结构教学演示、零部件装配验证等场景。
