鼓式渔线轮精细结构三维建模设计

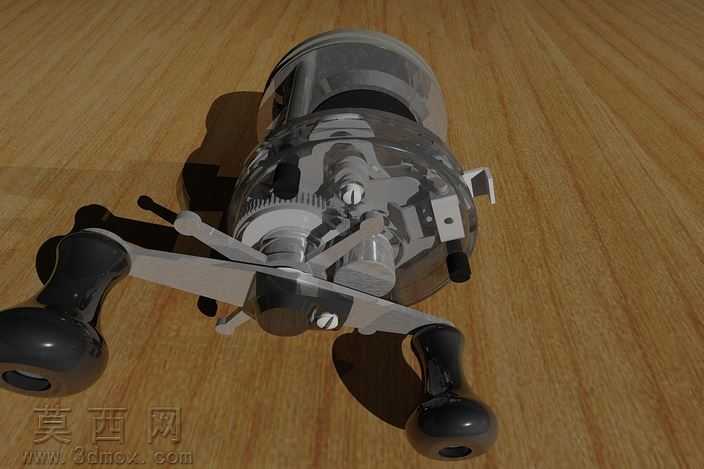

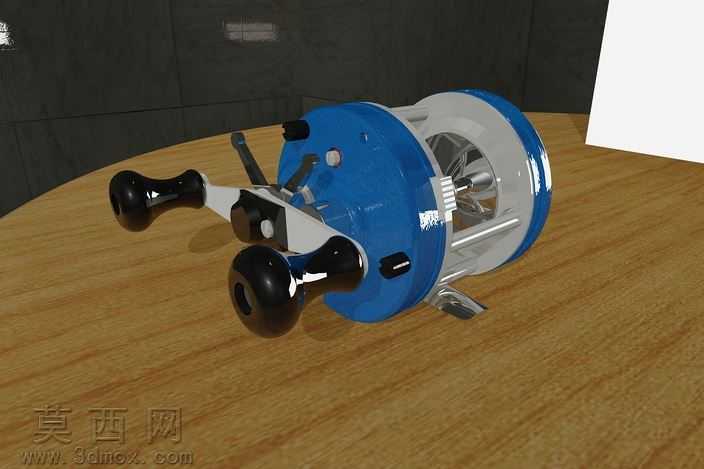

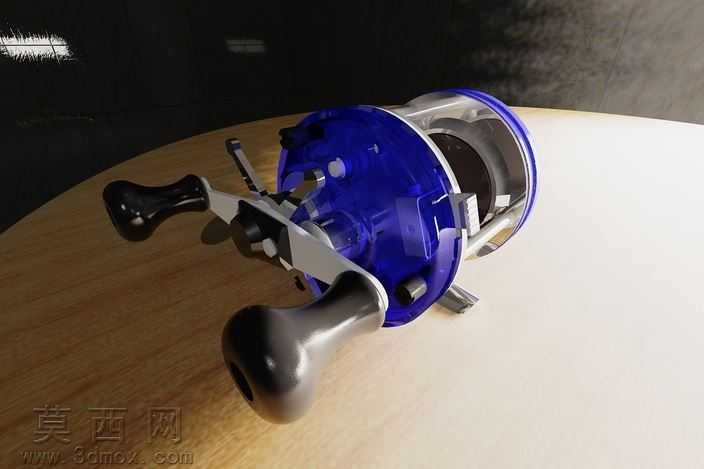

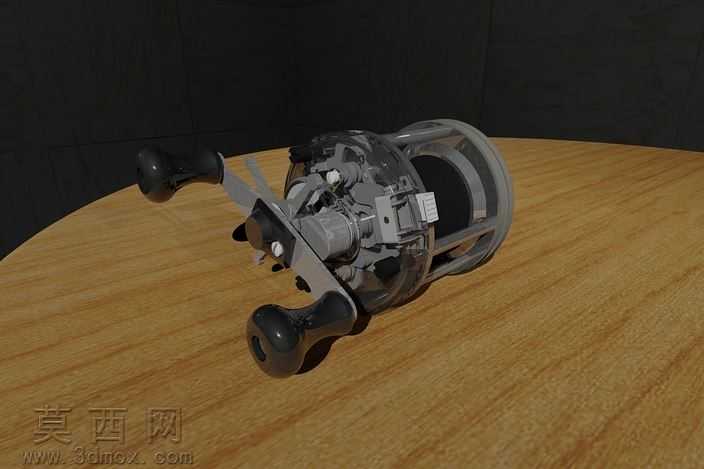

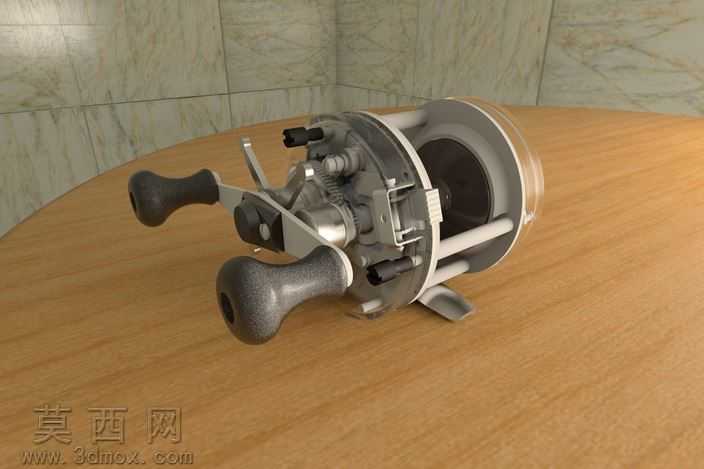

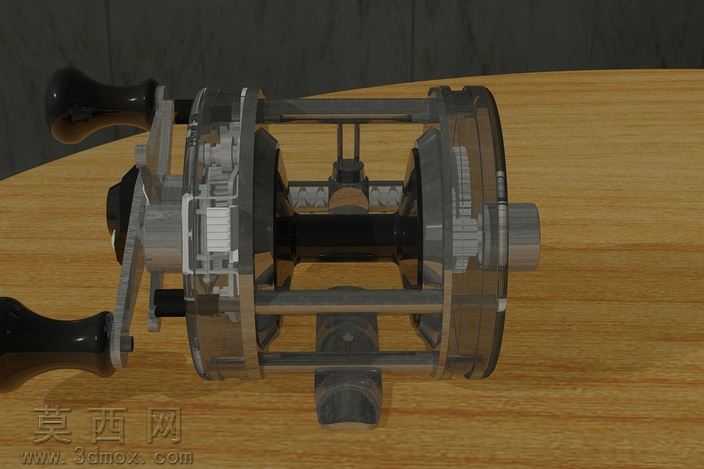

本次建模以教科书中的渔线轮参考图纸为基础开展，在三维建模过程中对原始图纸存在的多处结构偏差、尺寸矛盾进行了逐一修正，还原了鼓式渔线轮真实的机械结构与装配逻辑。建模阶段先从核心传动组件入手，搭建主齿轮与传动小齿轮的啮合结构，精准匹配齿轮模数、齿形参数与传动比，保证摇臂转动时动力可顺畅传递至线杯，还原真实渔轮的收线传动逻辑。随后依次构建双握丸摇臂、离合拨杆、线杯主轴、侧盖固定结构、出线导规等零部件，每一个零件都严格按照实际五金件的尺寸比例进行建模，对摇臂的防滑握丸纹理、齿轮的齿廓细节、金属支架的倒角过渡都做了精细化处理，避免出现生硬的直角或不符合加工逻辑的结构。材质与渲染阶段，针对不同部件匹配对应材质属性：主体金属支架采用哑光镀铬金属材质，调整反射粗糙度模拟真实五金件的磨砂金属质感；握丸采用黑色防滑橡胶材质，添加细微的颗粒凹凸贴图还原橡胶握把的触感；线杯采用亮面铝合金材质，调高反射强度表现金属抛光后的光泽；内部传动齿轮采用碳钢材质，调整金属灰度与轻微做旧质感，表现机械内部零件的使用质感。场景搭建选用浅木纹台面作为承载，搭配浅米色石材背景，采用柔和的三点布光方案，主光从侧上方打亮渔轮主体结构，辅光补全暗部阴影避免细节死黑，轮廓光勾勒渔轮边缘轮廓，突出金属部件的光影层次，最终渲染图清晰展现了渔轮的外部造型与内部外露的传动结构细节。整个建模过程严格遵循机械装配逻辑，所有活动部件的位置关系都符合真实渔轮的运动原理，修正了原始参考图中齿轮啮合错位、摇臂转轴位置偏差、侧盖固定结构缺失等问题，最终完成的模型完整还原了鼓式渔轮的真实结构，可用于垂钓配件结构展示、机械传动教学演示等场景。
