交流稳压器立式支撑框架结构设计

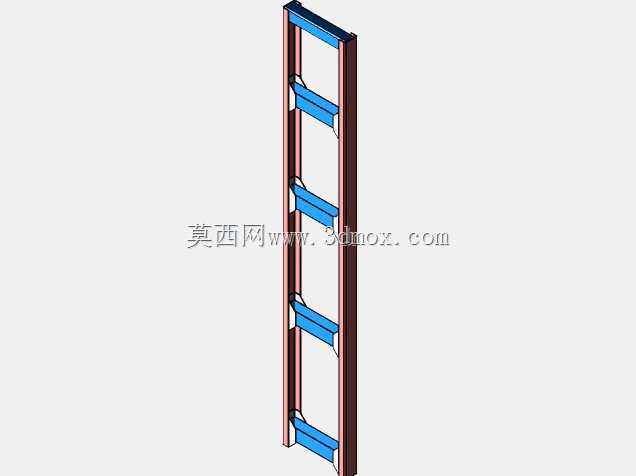

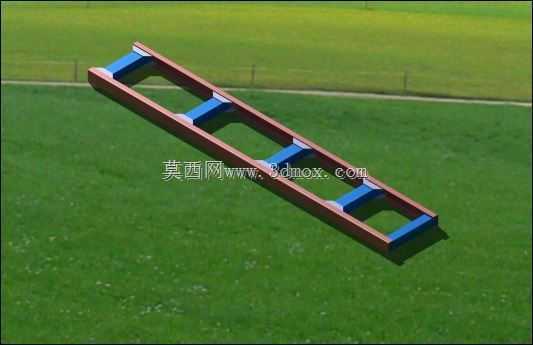

　　在交流稳压供电设备的结构设计环节，支撑框架作为整台设备的核心承载基体，直接决定了内部绕组、调压模块、散热组件的安装精度与运行稳定性，是稳压设备结构设计中最先需要敲定边界条件的核心部件。这款立式长条形框架采用双侧竖梁搭配多道横向支撑托板的结构形式，整体为窄长立式布局，适配小容量落地式交流稳压器的安装空间需求，双侧竖梁采用等截面长直型材加工，型材截面经过抗弯模量校核，能够承受内部铁芯、绕组堆叠后的总重量，同时避免设备运输、吊装过程中出现侧向形变。横向托板沿竖梁轴向等间距分布，每道托板都设置有折弯翻边结构，既提升托板自身的平面刚度，避免承托重型组件时出现中部下挠，也为内部元器件提供了定位安装的基准面，

　　托板与竖梁的连接位置预留了标准安装孔位，可适配不同规格绕组、绝缘隔板、接线端子排的固定需求，无需在装配阶段二次钻孔加工。从实际应用场景来看，这类框架多用于工业车间小功率稳压供电场景、实验室精密仪器供电稳压场景以及小型商用配电场景，设备安装后需要长期承受内部电磁组件的微幅振动，同时还要兼顾设备立式放置的重心稳定性，因此框架的整体重心经过配平设计，双侧竖梁的对称度公差控制在合理范围内，避免设备长期放置出现倾斜偏移。设计过程中优先考虑了装配工序的便捷性，所有安装孔位都采用标准化模数排布，横向托板的间距可根据内部组件的实际高度进行微调，适配不同容量等级稳压器的内部布局需求，竖梁上下两端预留了与设备顶盖、底部底座的连接接口，

　　接口位置设置有定位止口，能够快速完成整机组装的定位对齐，减少装配环节的调校时间。框架的侧边预留了走线槽的安装空间，可将内部动力线、信号线沿竖梁内侧规整排布，避免线路与内部发热组件直接接触，同时也方便后期运维时的线路检修排查。从安装边界来看，框架整体宽度适配标准柜体的内部安装尺寸，深度方向不会超出稳压器外壳的防护边界，竖梁外侧预留了外壳护板的安装位，可直接卡装或螺接外部防护钣金，无需额外增设连接支架。横向托板的承托面经过平面度处理，能够保证铁芯、绕组叠装后的同轴度，避免因支撑面不平导致铁芯叠片出现间隙，引发设备运行时的异常噪音与空载损耗上升。框架的材质选用兼顾结构强度与加工成本，表面处理工艺适配电力设备的绝缘防护要求，

　　避免长期运行过程中出现锈蚀、导电等安全隐患。在结构强度校核阶段，重点验证了竖梁的轴向承压能力、横向托板的抗弯载荷以及框架整体的抗扭性能，确保设备在短途运输、现场吊装以及长期静置运行过程中，不会出现结构形变导致内部组件移位、接线松脱等问题。不同于通用设备机架，这类稳压器专用框架在设计时还需要考虑电磁兼容相关的结构要求，框架的闭合环路设计避免出现大的涡流回路，减少设备运行时的框架发热问题，同时各连接位置都设置有可靠的电气连接点，方便整台设备的接地保护接线，提升设备运行的用电安全性。
