十字沉头黑色自攻金属螺丝三维建模作品

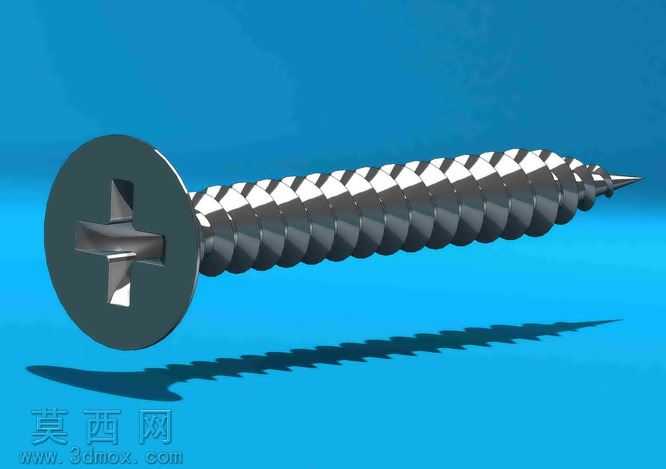

本作品为十字沉头黑色金属自攻螺丝的三维建模成果，建模过程以SolidWorks为核心工具，严格遵循自攻螺丝的通用工业设计规范开展全流程制作。建模阶段首先以螺丝的公称直径、整体长度、沉头锥角、十字槽规格等核心参数为基准，通过旋转凸台命令生成螺丝的沉头头部与光杆基体，随后采用螺旋线配合扫描切除的方式构建连续均匀的螺纹牙型，针对自攻螺丝的尖端切削结构，通过放样切除命令逐步收窄杆部末端，形成适配金属基材攻入的锋利导向尖端，同时精准复刻十字槽的深度、槽宽与锥度参数，保证槽型与通用十字螺丝刀的匹配度，全程对螺纹牙距、牙高、头部厚度等关键尺寸做参数化约束，确保模型可直接用于后续的工程出图、装配模拟与生产参考。材质与渲染环节，针对黑色自攻螺丝的表面处理特性，为模型赋予哑光黑金属材质，调整材质的粗糙度、金属度参数还原发黑处理后的表面质感，同时为螺纹牙型的切削边缘添加细微的高光反射效果，模拟金属加工后刃口的真实光影表现；场景搭建采用纯色亮蓝色背景，通过三点布光方案设置主光源、补光源与轮廓光，主光源从侧上方投射，清晰呈现螺纹的连续螺旋结构与沉头的平面轮廓，补光源弱化阴影区域的死黑问题，轮廓光勾勒螺丝的边缘形态，同时添加与光源方向匹配的柔和投影，强化模型的立体感与真实感，让螺丝的结构细节一目了然。结构设计层面，完整还原了沉头自攻螺丝的功能特性：沉头结构可在安装后完全沉入工件表面，保证连接面的平整性，十字槽结构可提供更大的拧紧受力面，降低拧动过程中的滑牙概率，连续的自攻螺纹无需预先在金属基材上攻丝，可直接通过旋转攻入基材完成紧固，尖端的切削结构可在攻入过程中顺畅排屑，降低安装阻力。整个建模过程兼顾了工业标准的准确性与视觉呈现的真实性，模型结构完整无破面，细节还原度高，既可以作为五金标准件库的组成部分用于机械装配设计，也可用于紧固件相关的产品展示、教学演示场景。
