PVC双活接手动球阀三维建模设计

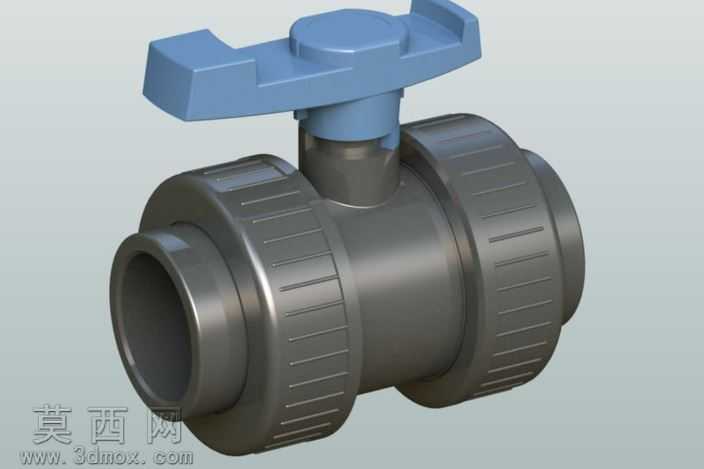

本模型为PVC材质手动双活接球阀，建模过程围绕产品实际生产装配逻辑展开，首先基于球阀通用尺寸规范完成整体参数化草绘，先构建核心的球形启闭件结构，精准匹配通孔通径与阀体流道的同轴度要求，保证流体通路的顺畅性。阀体部分采用UPVC塑料材质的视觉表现，建模时还原了两端活接螺母的防滑竖纹结构，每一道防滑槽的间距、深度都参考民用PVC球阀的实际握持需求设计，活接与阀体的衔接处做了精准的限位台阶建模，还原真实产品的装配定位结构，避免出现装配干涉的建模错误。上部的操作手柄采用工程塑料材质表现，手柄的握持弧度做了符合人体工学的曲面建模，手柄与阀杆的连接位置做了扁位结构建模，还原真实产品的扭矩传递结构，阀杆与阀体的密封位做了阶梯式的密封槽结构建模，符合塑料球阀的密封设计逻辑。渲染阶段采用哑光深灰作为阀体主体材质，还原UPVC材质的半哑光磨砂质感，手柄部分采用饱和度适中的蓝色哑光塑料材质，与阀体形成清晰的视觉区分，场景采用柔和的漫反射打光，避免硬质反光破坏塑料材质的真实感，同时清晰展现阀体表面的防滑纹理、活接的螺纹衔接结构、手柄的操作形态。建模过程中对所有活动部件做了装配层级的分组管理，手柄与阀杆的转动副做了同轴约束设置，可直观展示球阀90度启闭的动作逻辑，两端活接螺母保留了可活动的装配自由度，能够完整展示产品的拆装结构。整个模型严格遵循民用给排水管路PVC球阀的实际结构比例，没有做夸张的艺术化修改，所有结构特征都对应实际产品的功能需求：阀体中部的加强筋结构对应塑料件的强度需求，阀杆处的防脱台阶对应使用过程中的阀杆飞出风险防护，活接端面的密封槽位置预留了密封件的安装空间，完全符合真实产品的设计逻辑，可用于产品展示、管路装配模拟、教学演示等多个场景。
