多工位级进式冲孔加工工装结构

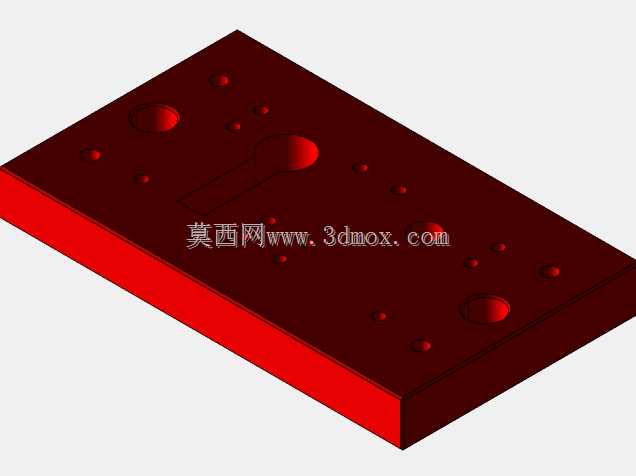

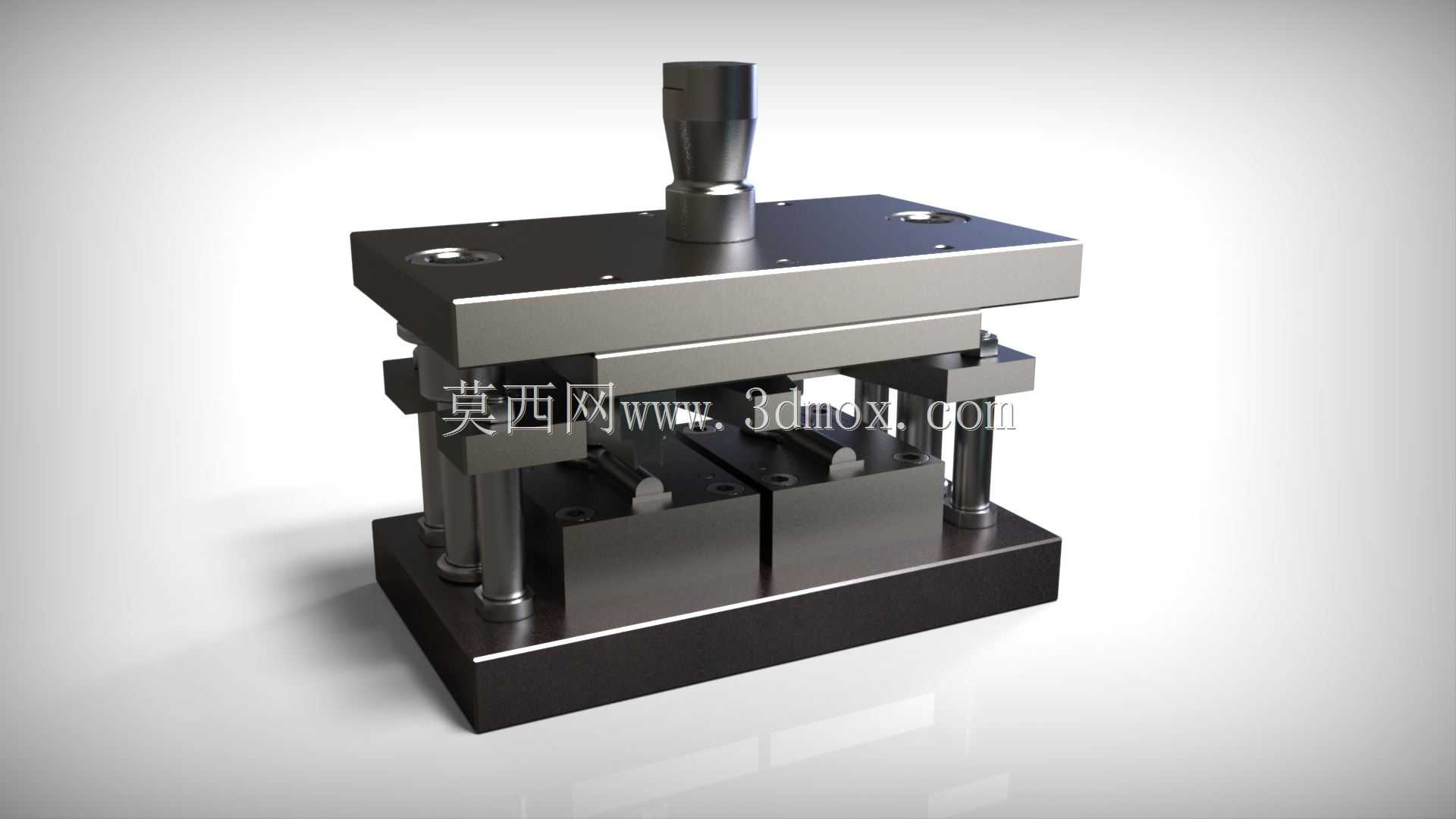

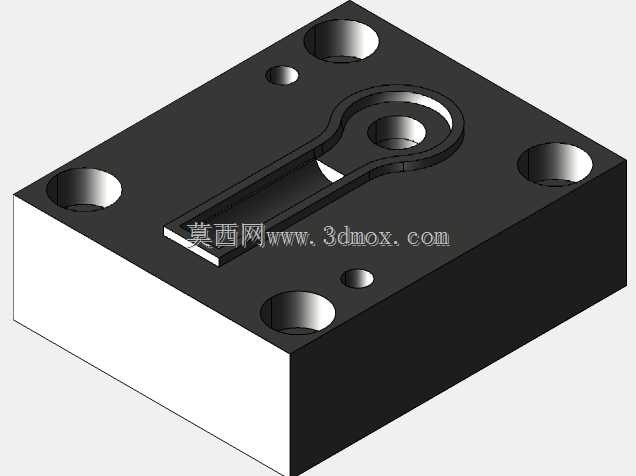

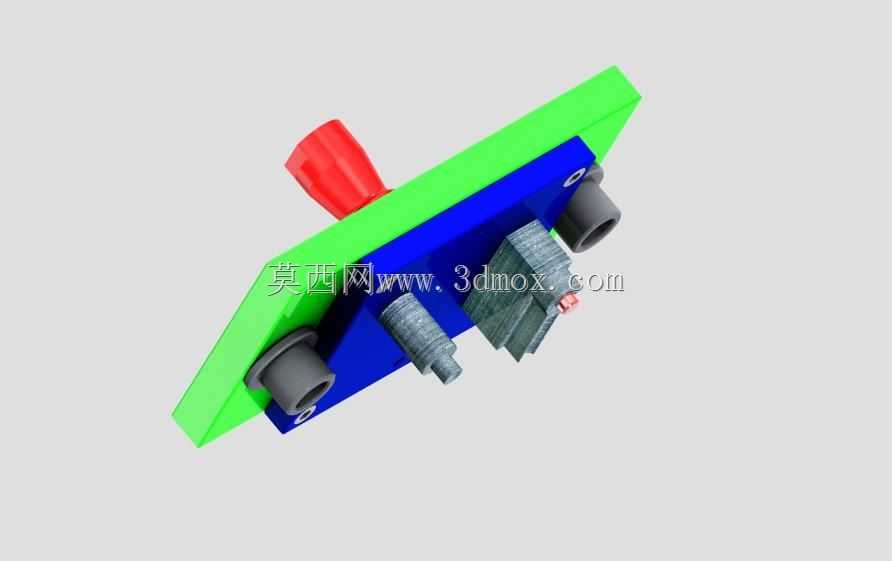

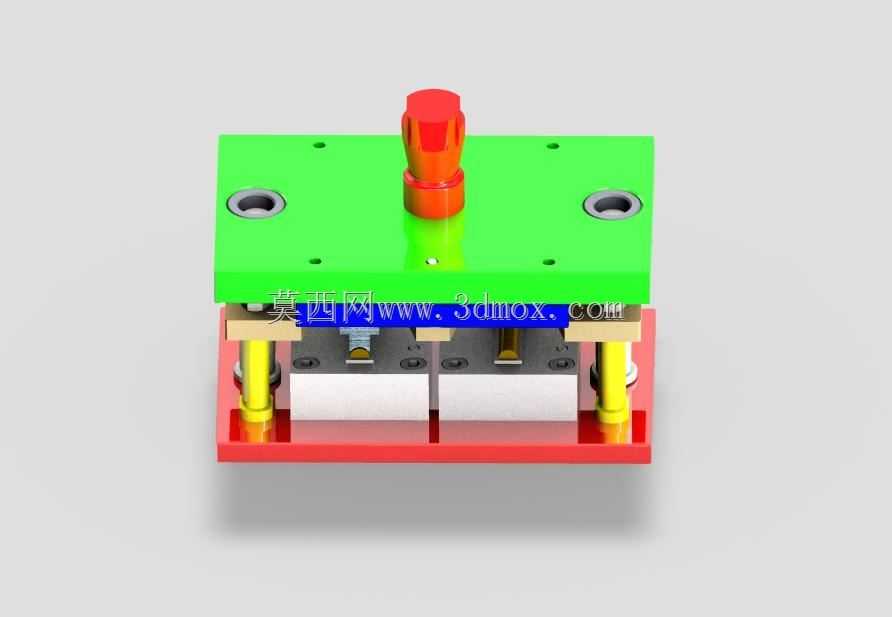

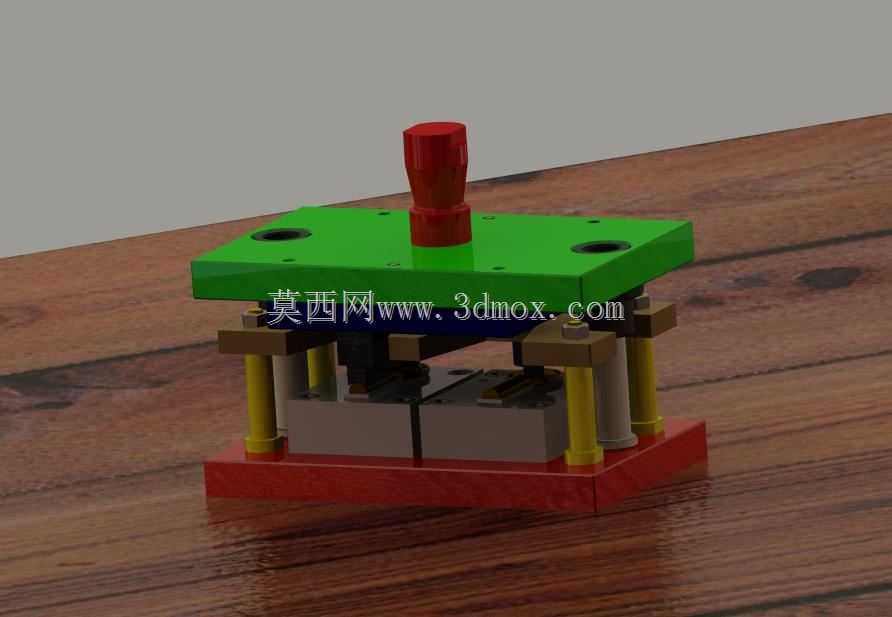

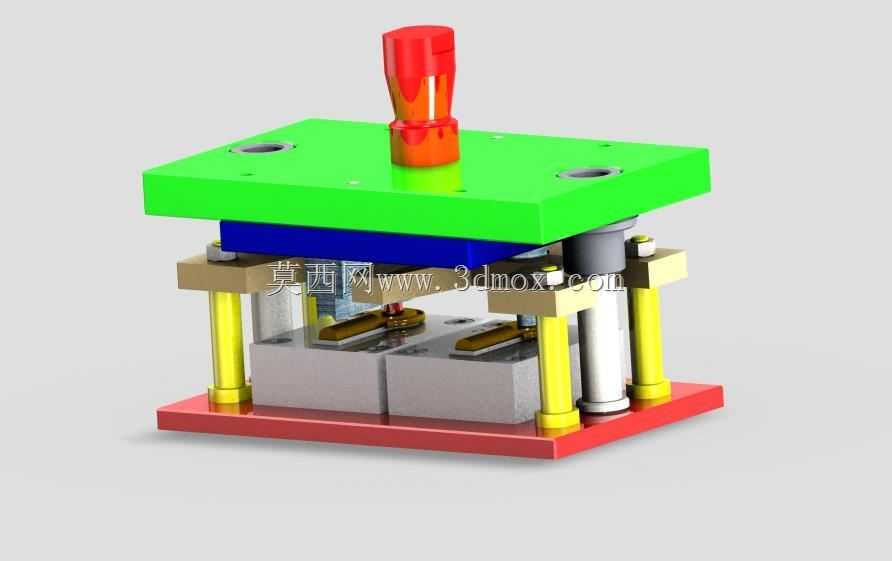

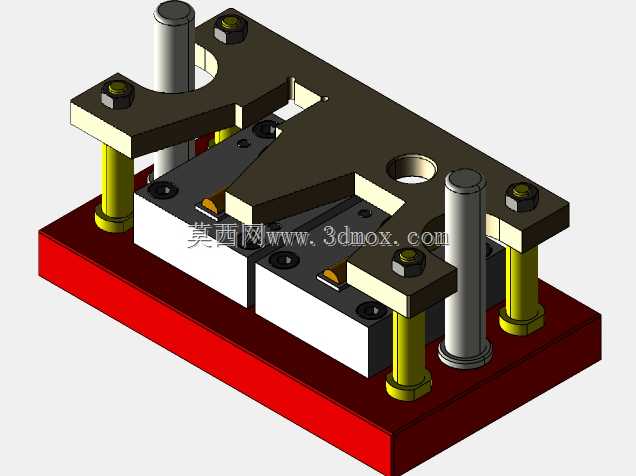

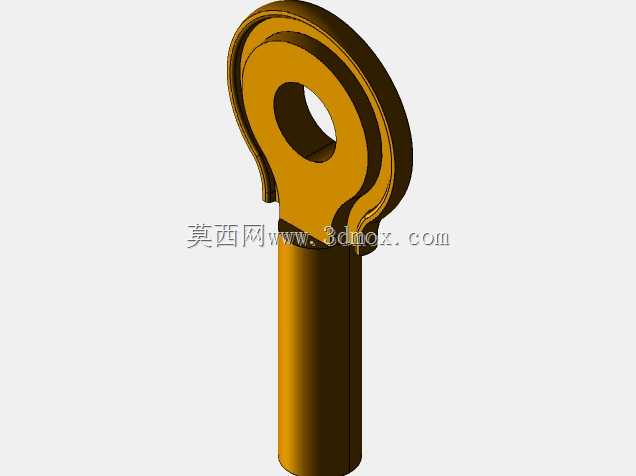

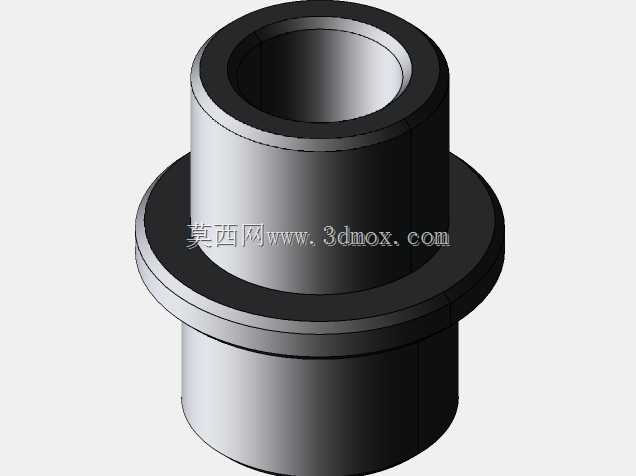

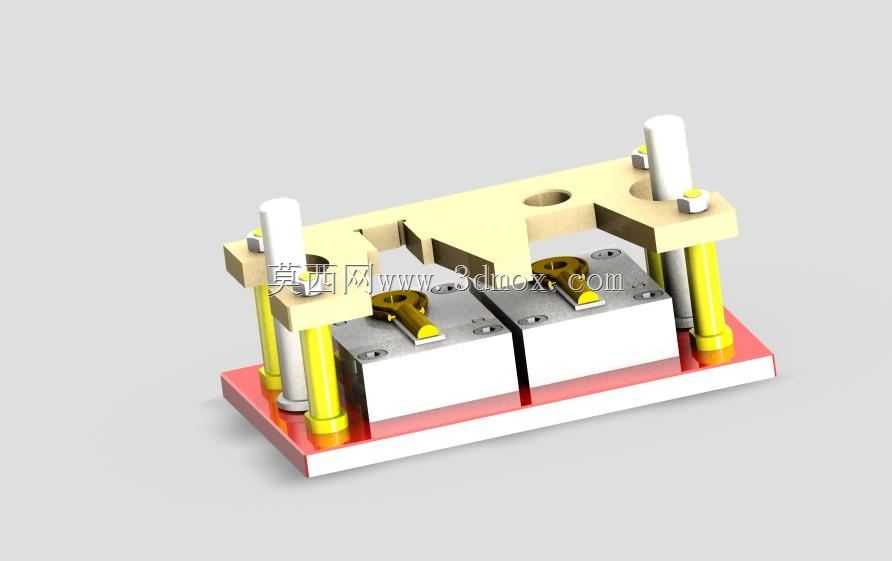

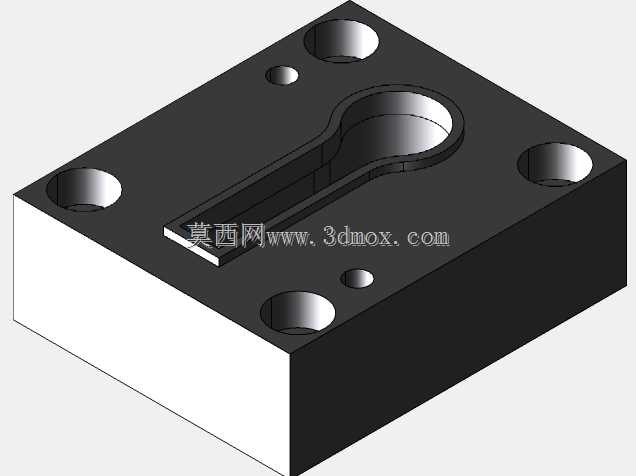

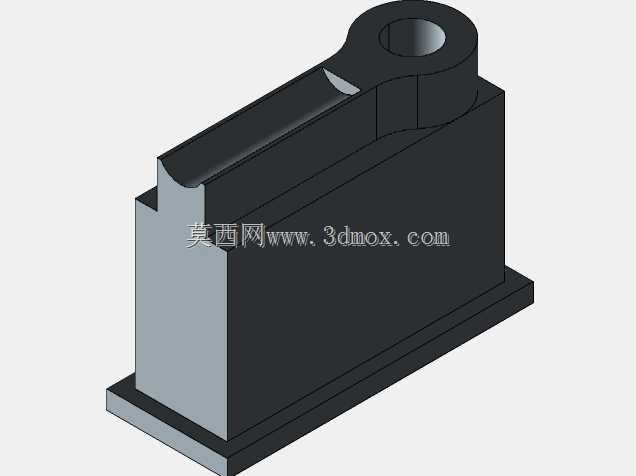

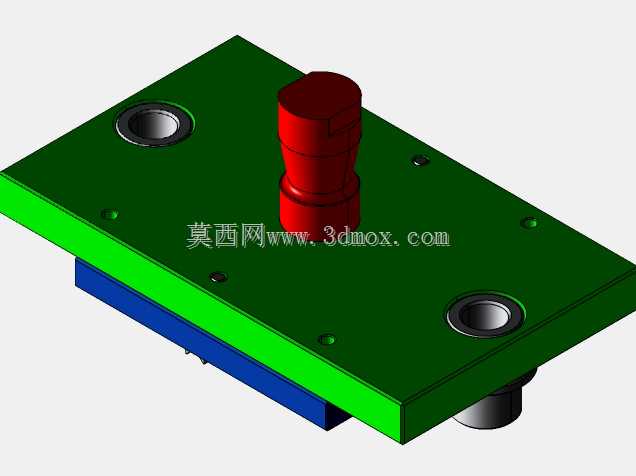

该冲孔工装主要应用于五金钣金加工、电子五金件冲压、家电金属配件生产等场景，是冲压产线中完成板材孔位冲裁工序的核心执行工装，可适配常规开式压力机的安装接口，直接挂载在压力机滑块与工作台面之间完成冲孔作业，无需对原有冲压设备进行额外改造，适配中小批量多规格孔位的钣金件加工需求，也可嵌入自动化冲压连线完成连续化冲孔作业。工装整体采用经典的四柱导柱模架结构，上下模座选用高强度铸铁材质加工，经时效处理消除内应力，长期承受冲压交变载荷也不会出现形变偏移，四根精密导柱搭配铜合金导套完成上下模的合模导向，导向间隙控制在0.02mm以内，可保证冲头与下模刀口的对位精度，避免冲头偏磨、孔位毛刺超差的问题。上模部分集成了模柄、冲头固定板、卸料板结构，模柄采用标准圆柱式设计，可直接卡入压力机滑块的模柄孔完成锁紧固定，冲头根据加工孔位的形状、尺寸选用合金工具钢淬火处理，硬度可达HRC58-62，具备优异的耐磨性与抗冲击性能，卸料板采用弹性卸料结构，内置矩形卸料弹簧，合模时压紧板材避免冲裁过程中板材翘曲变形，开模时及时将卡紧在冲头上的板材脱出，保证送料顺畅。下模部分设置了对应孔位的下模刀口、定位挡块与废料滑落通道，定位挡块可根据待加工板材的外形尺寸调整位置，快速完成不同规格工件的定位装夹，冲裁产生的废料可直接通过下模的漏料孔滑落至设备下方的废料收集槽，无需人工频繁清理模面。工装整体闭合高度适配常规16吨-63吨开式可倾压力机的安装参数，上下模座的安装槽位可直接配合标准T型螺栓完成锁紧，安装调试时仅需调整导柱导套的配合间隙、冲头进入下模的深度即可投入生产，可完成圆形、异形等多种孔型的冲裁加工，冲裁断面平整光滑，孔位位置精度可达IT8级，能够满足多数五金配件的孔位加工精度要求，相比单孔冲孔工装，该结构可一次完成多个孔位的同步冲裁，大幅提升加工效率，减少工件多次定位产生的位置误差。设计过程中充分考虑了工装的维护便捷性，冲头与固定板采用快拆式固定结构，单个冲头出现磨损崩刃时无需拆解整个模架，即可快速完成冲头更换，导套内置润滑油槽，日常维护仅需定期加注润滑脂即可保证导向顺畅，有效延长工装的整体使用寿命。
