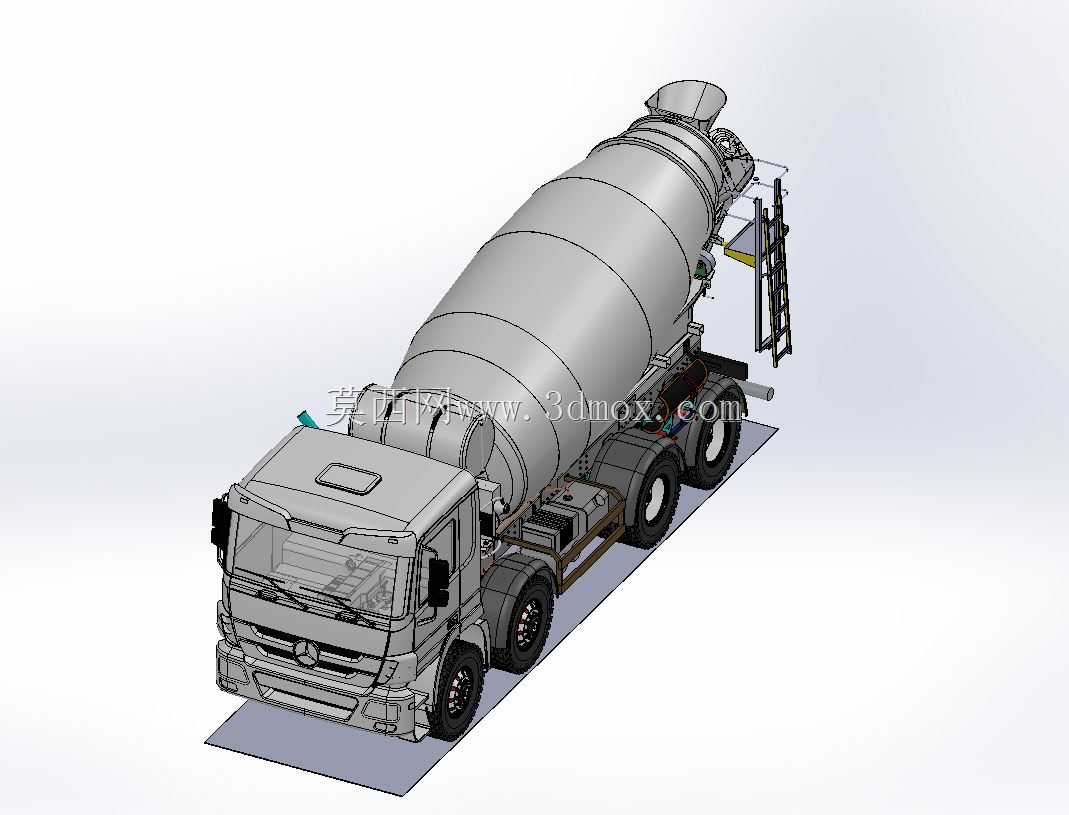

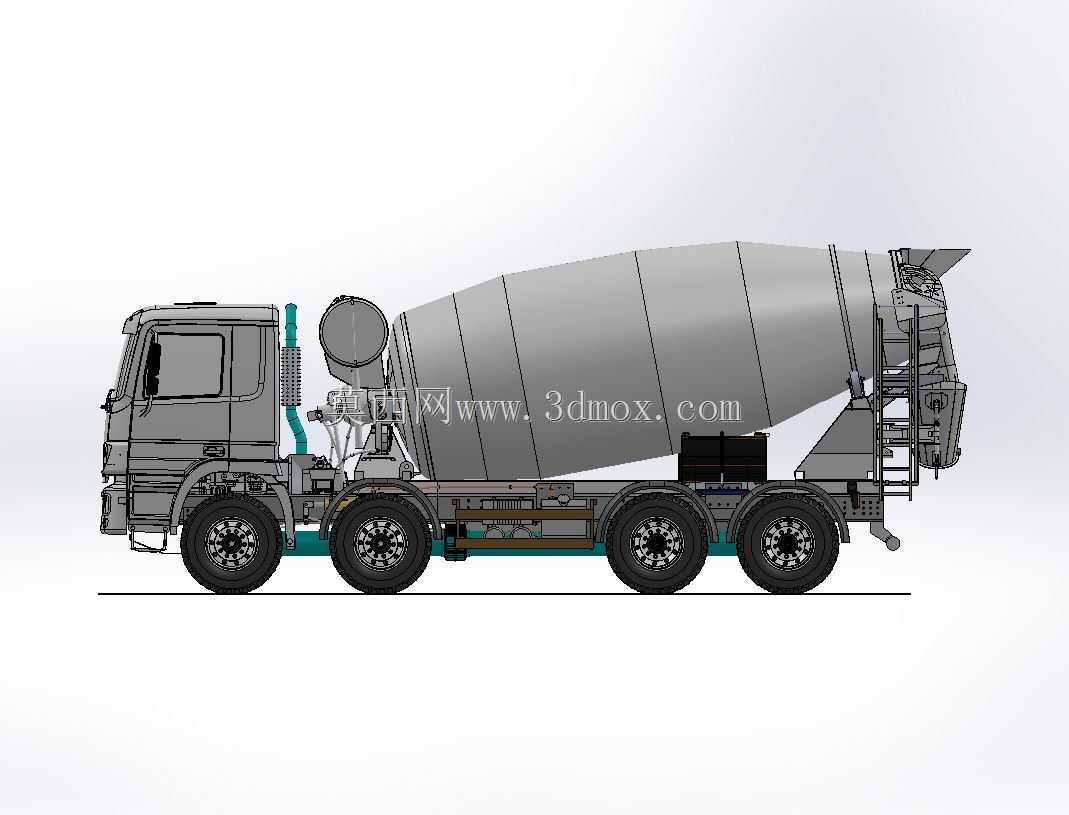

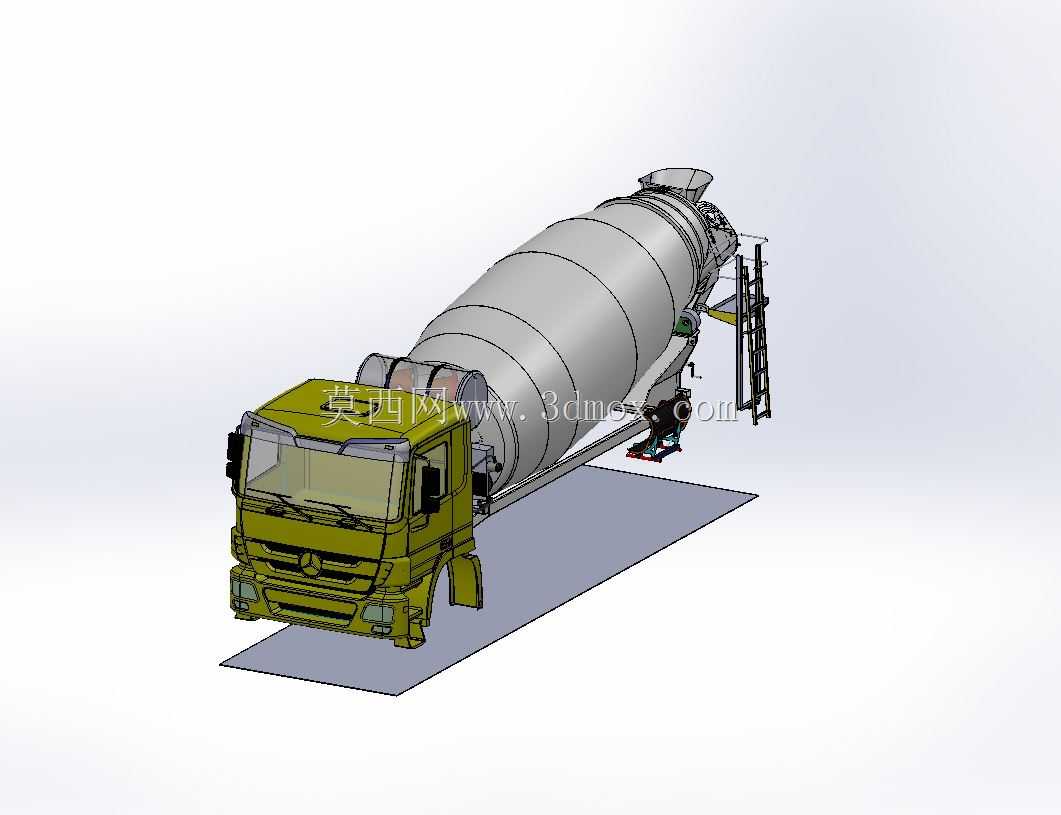

奔驰底盘12方混凝土搅拌运输整车结构

该款搅拌运输设备主要面向城市商砼配送、中小型基建项目混凝土转运场景，适配商品混凝土从搅拌站到浇筑现场的短中距离运输需求，可有效避免混凝土在运输过程中出现离析、初凝问题，保障到场混凝土的和易性与施工性能，是房建施工、市政道路修建、桥梁桩基作业等场景中不可或缺的工程作业车辆。设备采用8X4重载卡车底盘布局，四轴设计可承载12立方米额定容积的混凝土载荷，前两轴为转向轴、后两轴为驱动轴，兼顾了重载承载能力与城区道路转弯通行的灵活性，可适配多数城市施工路段的通行限宽、限重要求。整车功能设计围绕混凝土运输全流程需求展开，后部搭载的倾斜式搅拌罐体通过支撑滚轮与底盘副车架连接，罐体内部设置螺旋状导向叶片，运输过程中罐体保持恒定低速转动，带动叶片持续翻动内部混凝土，避免骨料沉降与浆体分离；罐体顶部设置进料口与防护爬梯，方便搅拌站接料与作业人员日常检查，尾部设置可调节角度的卸料溜槽，可根据浇筑位置调整出料方向，适配不同高度、不同方位的卸料作业需求。设计过程中重点考量了载荷分布与行驶稳定性，将搅拌罐体的重心布置在前后轴载荷分配的最优区间，避免重载状态下出现轴荷过载问题；底盘与上装的连接位置预留了液压管路、传动系统的安装空间，罐体驱动系统通过取力器从底盘发动机获取动力，无需额外配置独立动力单元，既降低了整车整备质量，也减少了后期维护的复杂度。外形尺寸方面，整车长度适配常规城市道路通行要求，罐体最大直径处与两侧护栏预留足够安全间隙，整车高度满足多数城市道路限高要求，安装边界上副车架与底盘大梁的连接孔位完全匹配原厂底盘设计，无需额外打孔改装即可完成上装装配，爬梯、卸料槽等外伸部件在收起状态下均不超出整车外廓尺寸，满足道路行驶的安全规范要求。
