铝型材框架台式数控雕刻加工设备结构

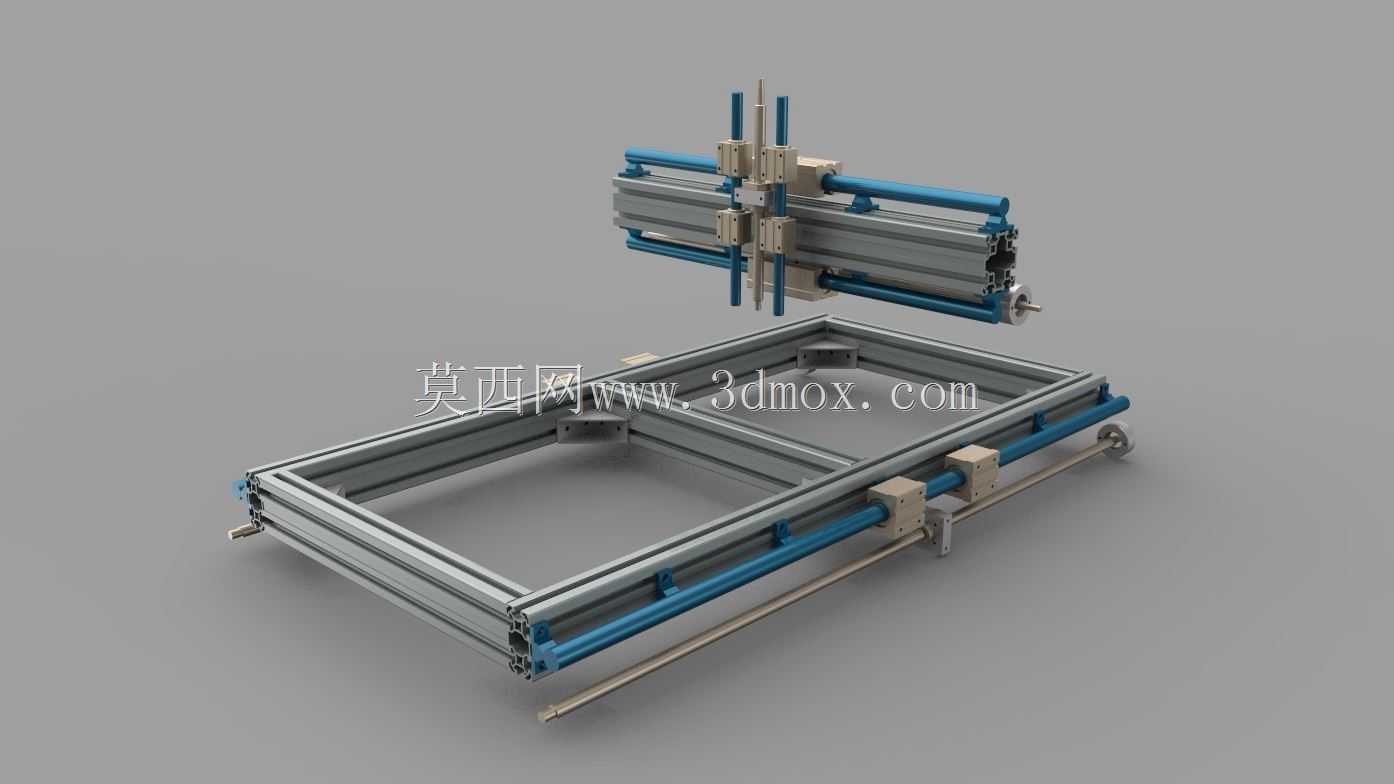

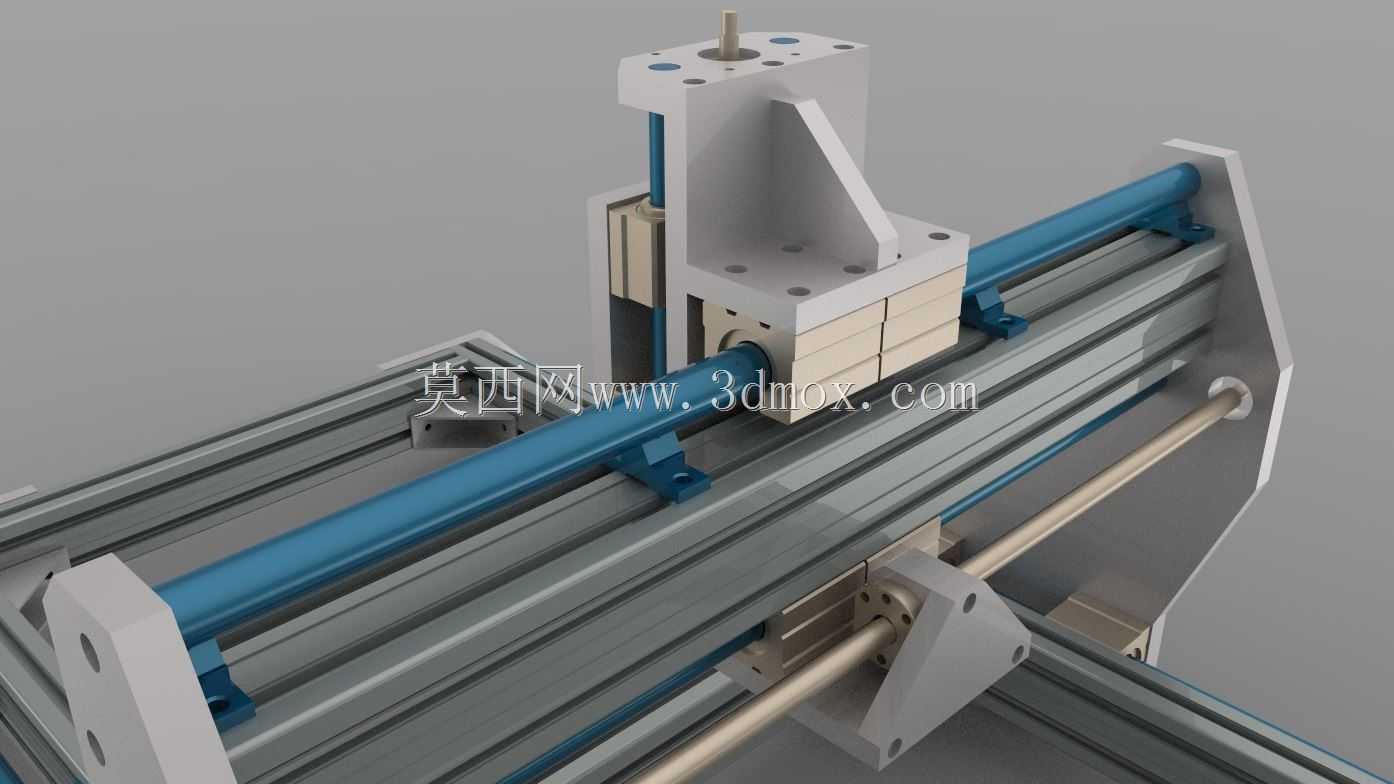

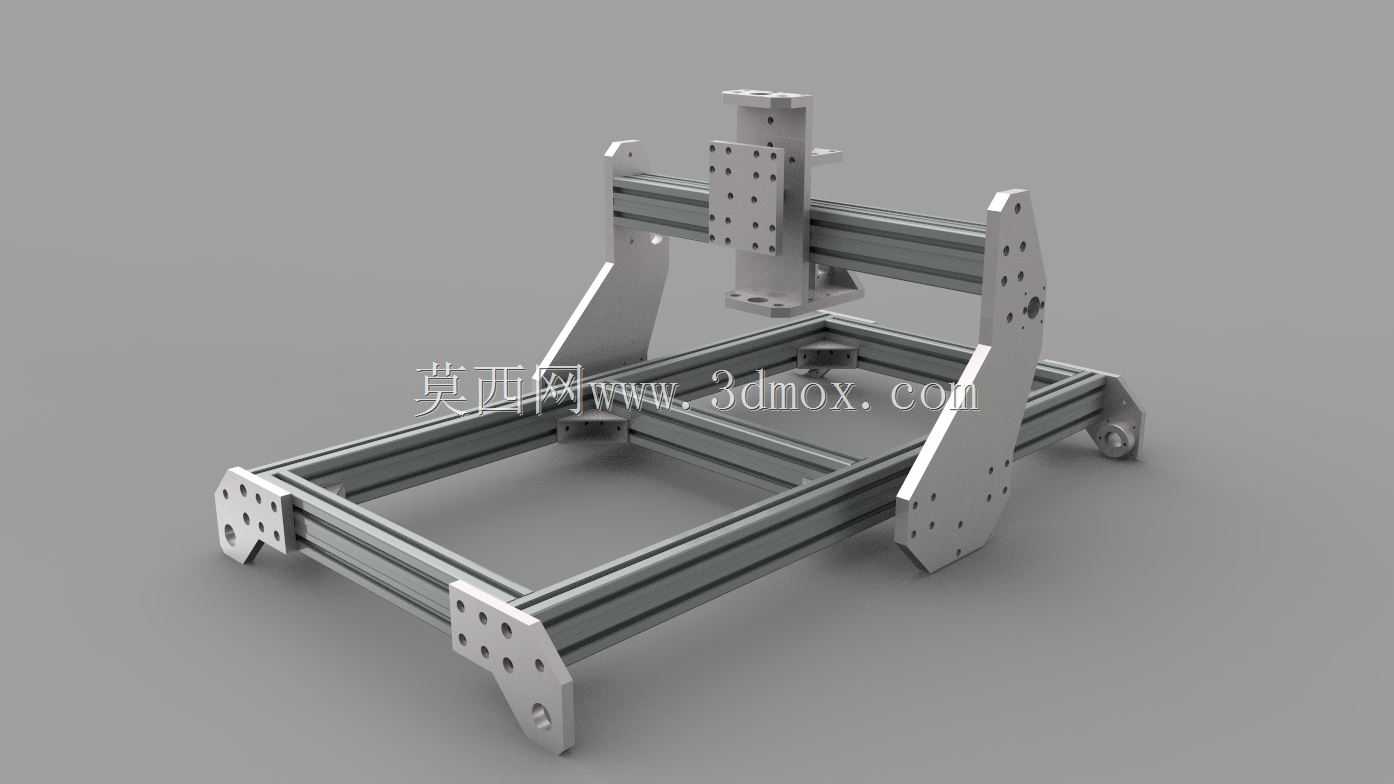

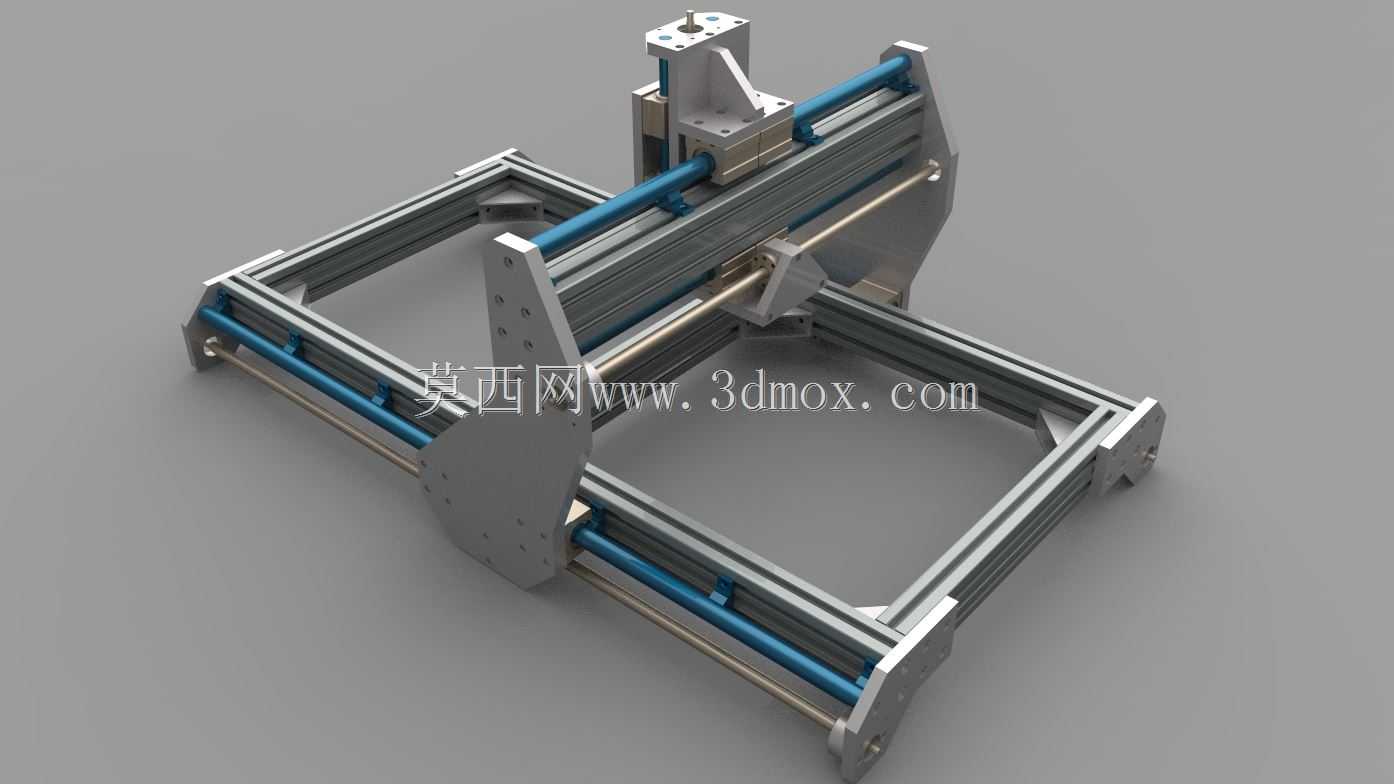

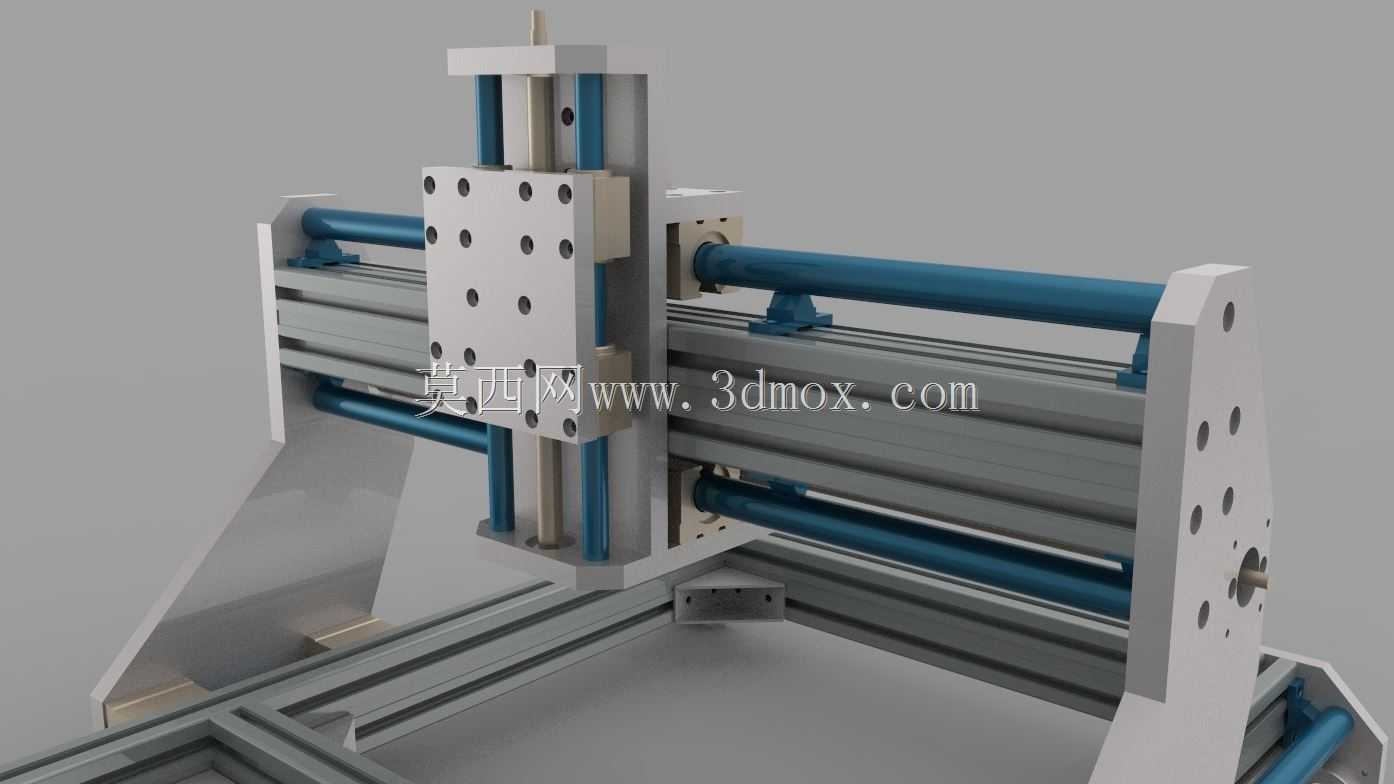

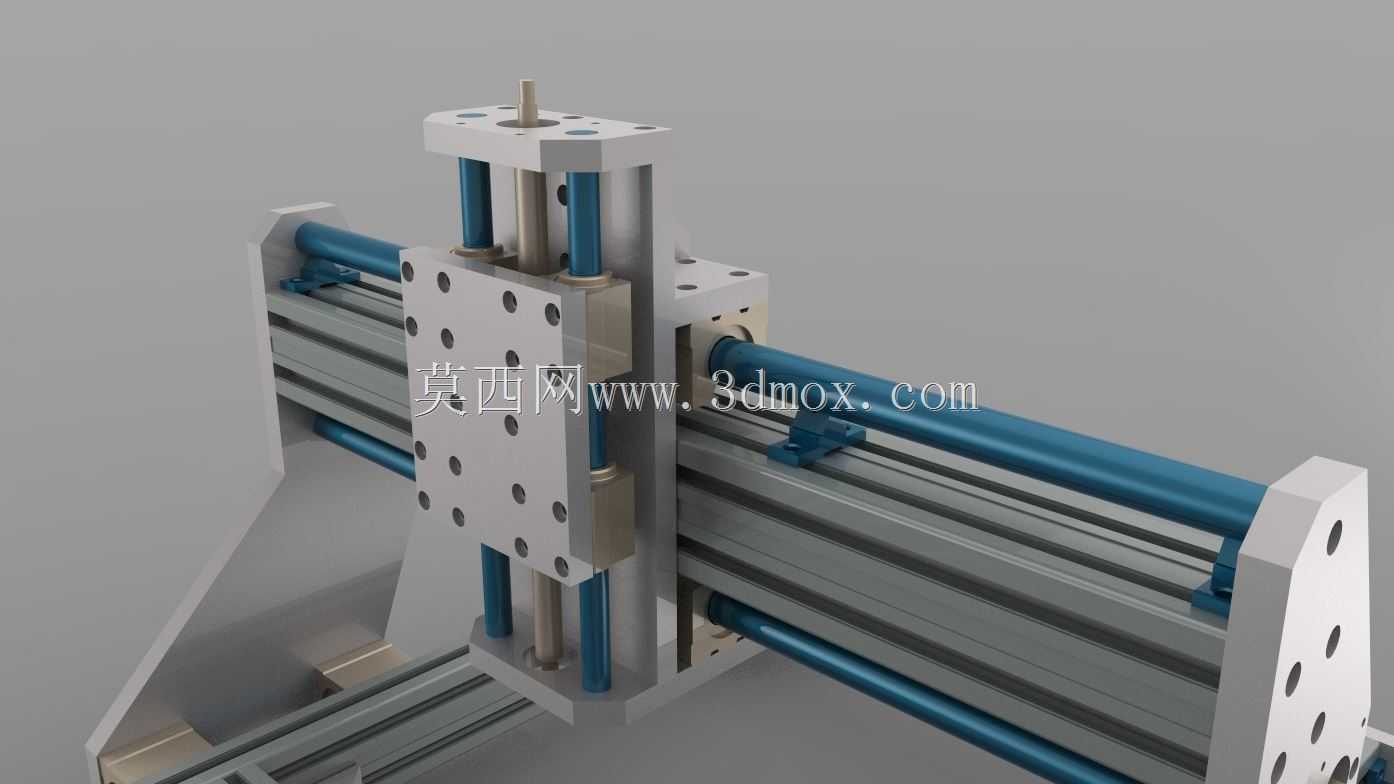

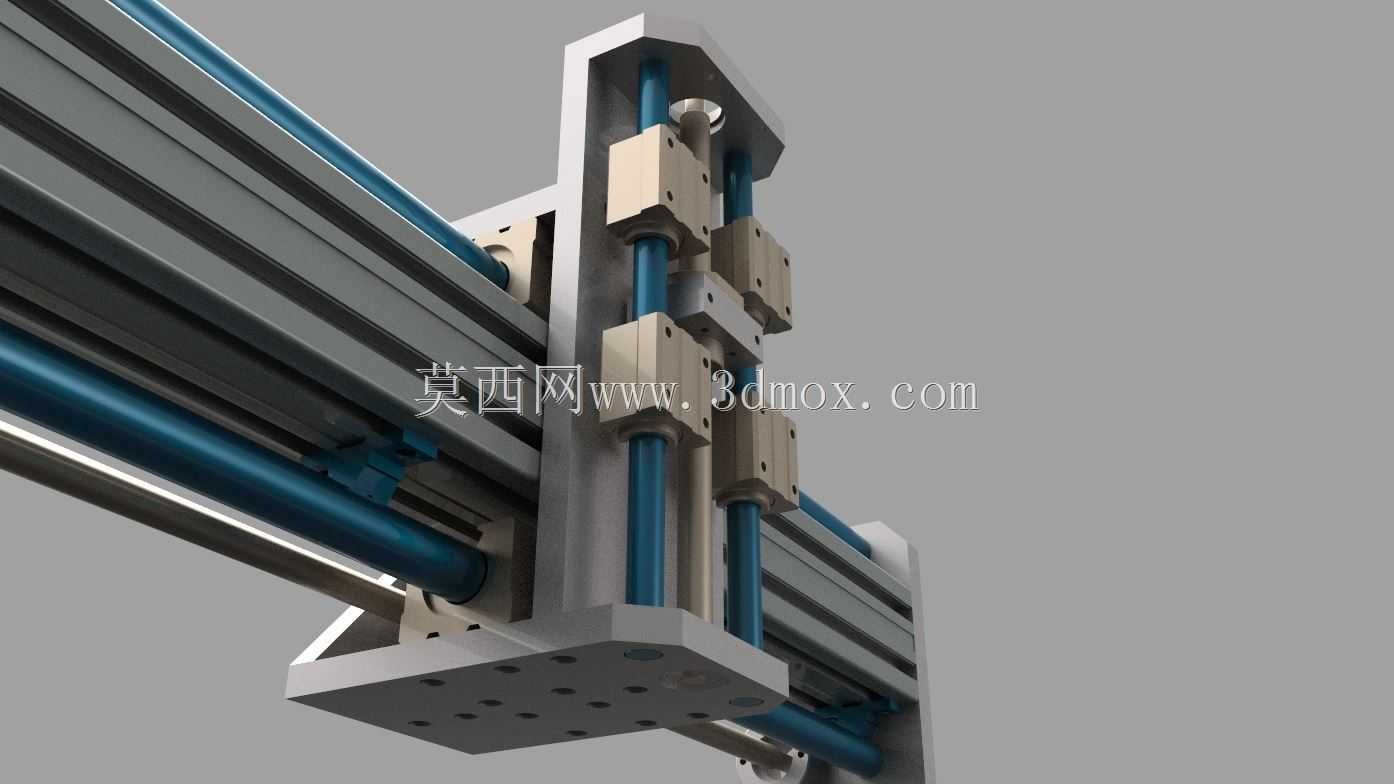

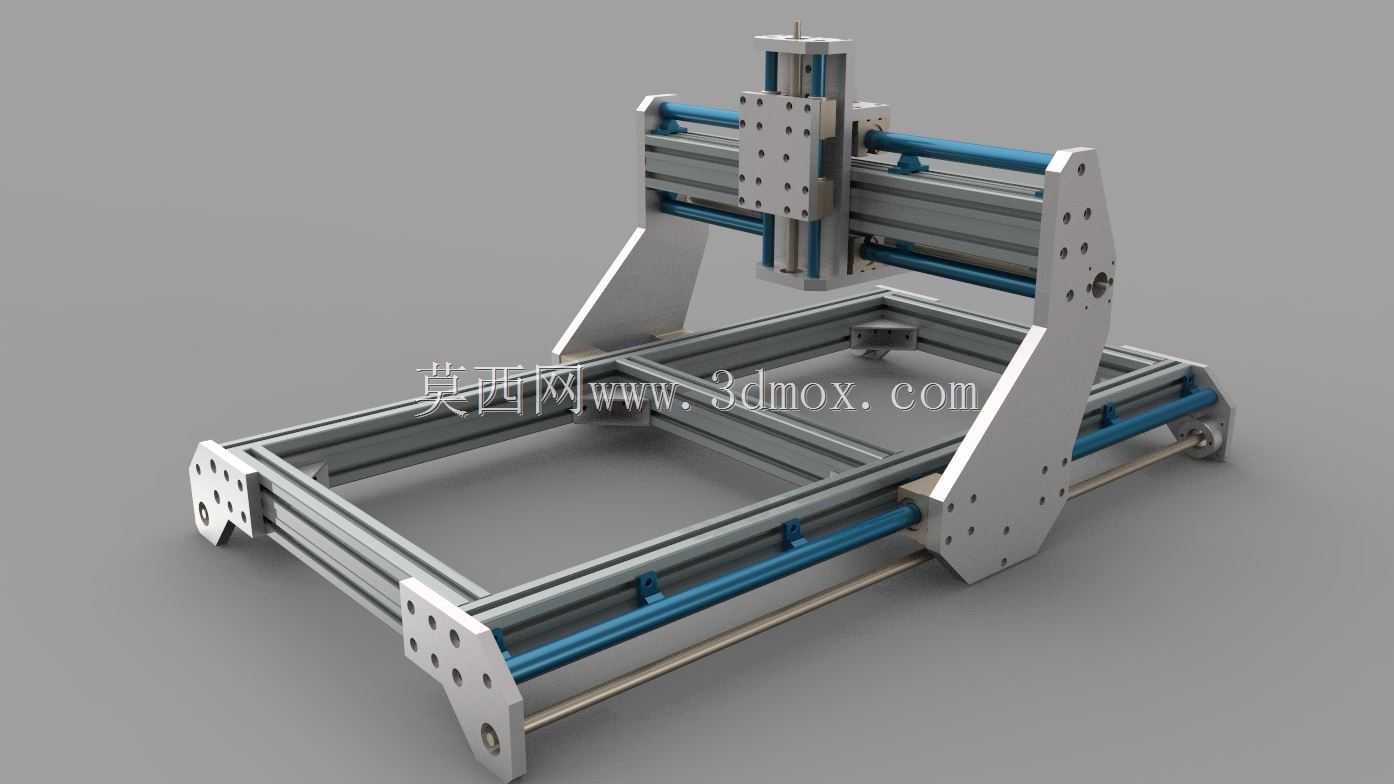

这款台式数控加工设备主要面向小型加工工坊、个人DIY创作、职业院校实训教学等场景使用，可覆盖软金属、亚克力、密度板、PCB电路板、实木薄片等多种材质的平面雕刻、铣削、钻孔、切边作业，能够替代传统手工雕刻完成高精度重复加工任务，适配小批量定制化生产、文创产品制作、电子样板加工、教学演示等多元需求。设备整体采用龙门式运动架构，底座与两侧支撑立柱、横梁均采用标准工业铝型材搭建，搭配定制加工的金属连接角件完成锁紧固定，既保证了整体机架的结构刚性，又兼顾了组装调试的便捷性，使用者可根据实际加工需求灵活调整机架跨度与行程范围。X轴传动组件布置在底座两侧的平行导轨上，通过同步带传动实现龙门整体的前后往复运动，双导轨平行布置的设计能够有效抵消单侧受力产生的偏转力矩，保证长行程运动过程中的平稳性；Y轴传动组件集成在横梁之上，带动滑座完成左右方向的横向进给；Z轴滑台搭载在Y轴滑座上，可完成垂直方向的上下进给，用来安装加工主轴并实现切削深度的精准控制，三个运动轴均采用线性导轨作为导向支撑，配合传动组件可实现较高的重复定位精度，满足精细加工的精度要求。从安装边界来看，这款设备整体采用台式桌面布局，占地面积适配常规工作台面摆放，无需额外做地基固定，底部预留了标准安装孔位，可根据使用需求加装减震脚垫或者固定在专用工作台面上，设备两侧预留了电气元件、驱动电机的安装空间，走线槽可沿铝型材槽道内置布置，避免外露线缆干扰运动部件运行。设计过程中充分考虑了组装与维护的便捷性，所有连接部位均采用标准化紧固件，无需专用焊接设备即可完成整机组装，各运动轴的限位开关、原点触发装置都预留了安装位，使用者可根据自身电控方案灵活选配，机架的铝型材槽道可灵活加装工装夹具、冷却管路、吸尘罩等附属配件，拓展设备的加工适配能力。设备的龙门支撑角件采用镂空式结构设计，在保证支撑强度的前提下尽可能降低运动部分的整体重量，减少高速运动过程中的惯性冲击，提升运动响应速度，横梁与两侧立柱的连接部位采用多点锁紧设计，可有效抵消加工过程中产生的振动，避免切削震颤影响加工表面质量。
