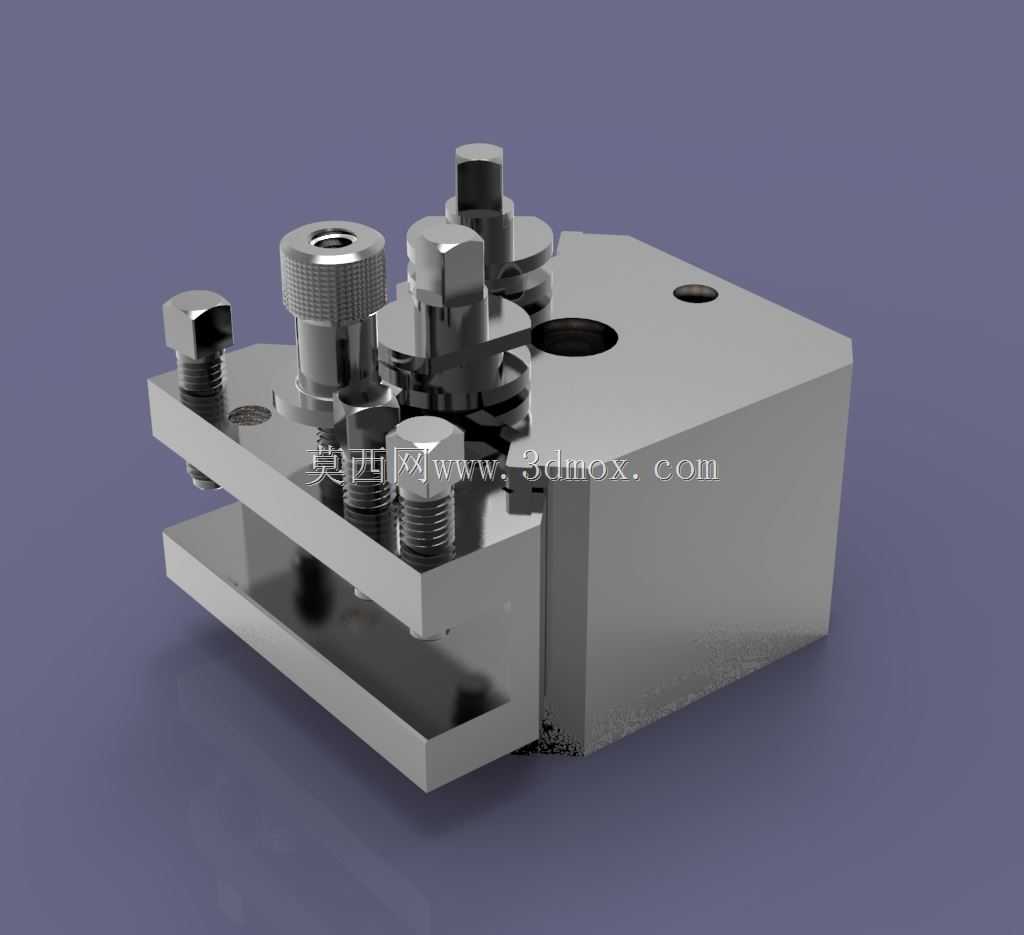

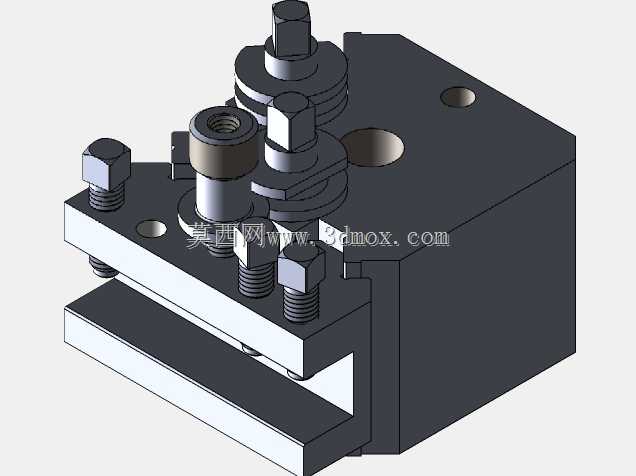

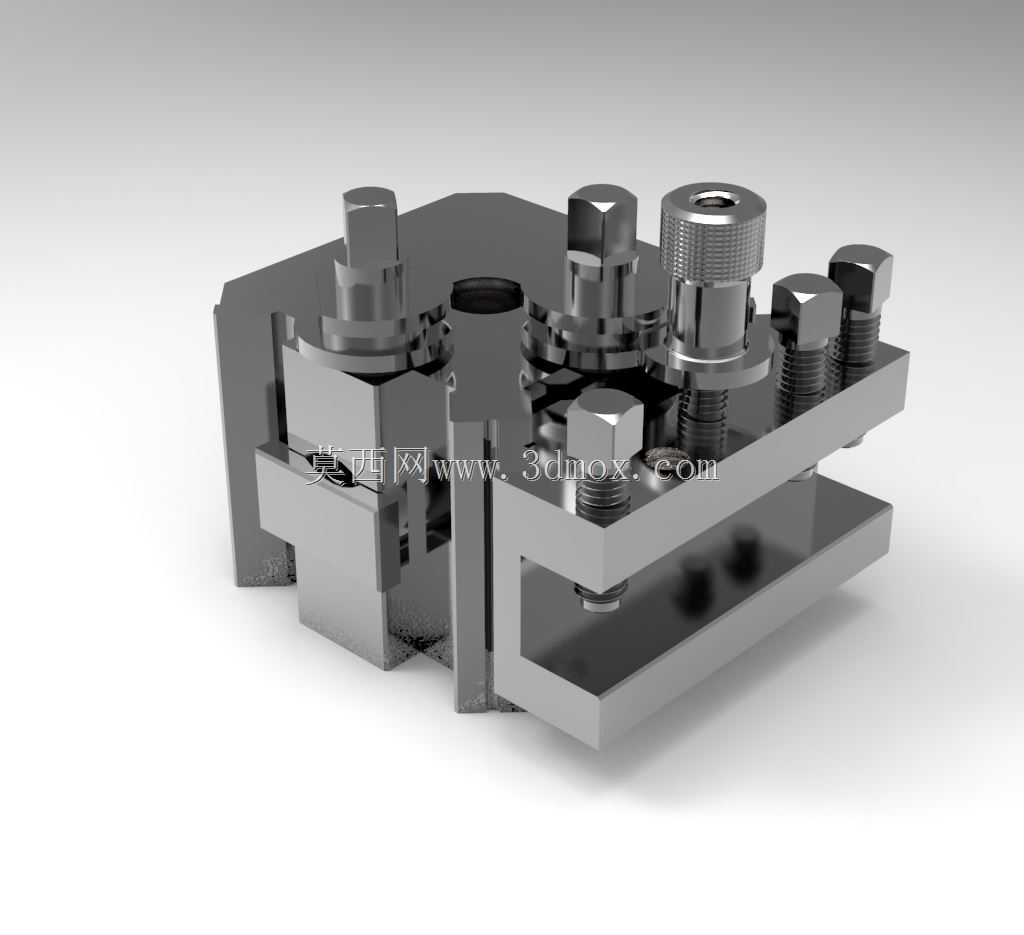

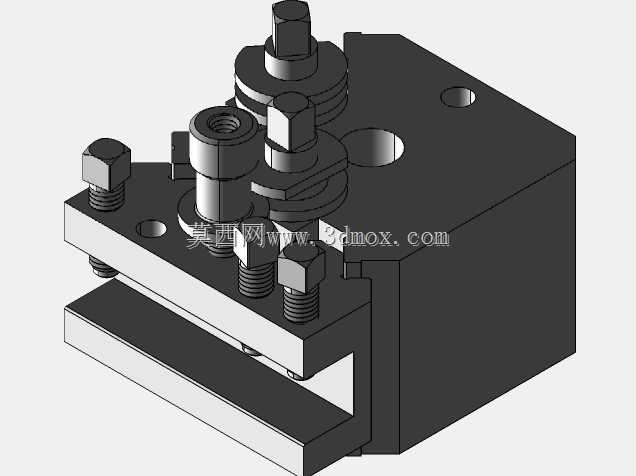

车床快换式四方刀架结构设计

这款车床刀架是普通卧式车床、小型数控车床核心的功能配套部件，主要应用于金属切削加工场景，承担车床加工过程中多类切削刀具的装夹、工位切换与定位锁紧功能，是车床实现外圆车削、端面车削、切槽切断、螺纹加工、内孔镗削等多工序连续加工的关键支撑部件，能够帮助操作人员在单次工件装夹的前提下完成多道加工工序的刀具切换，大幅减少换刀过程中的工件拆装、刀具对正耗时，有效提升单件小批量机械加工的生产效率，降低重复装夹带来的形位公差误差。

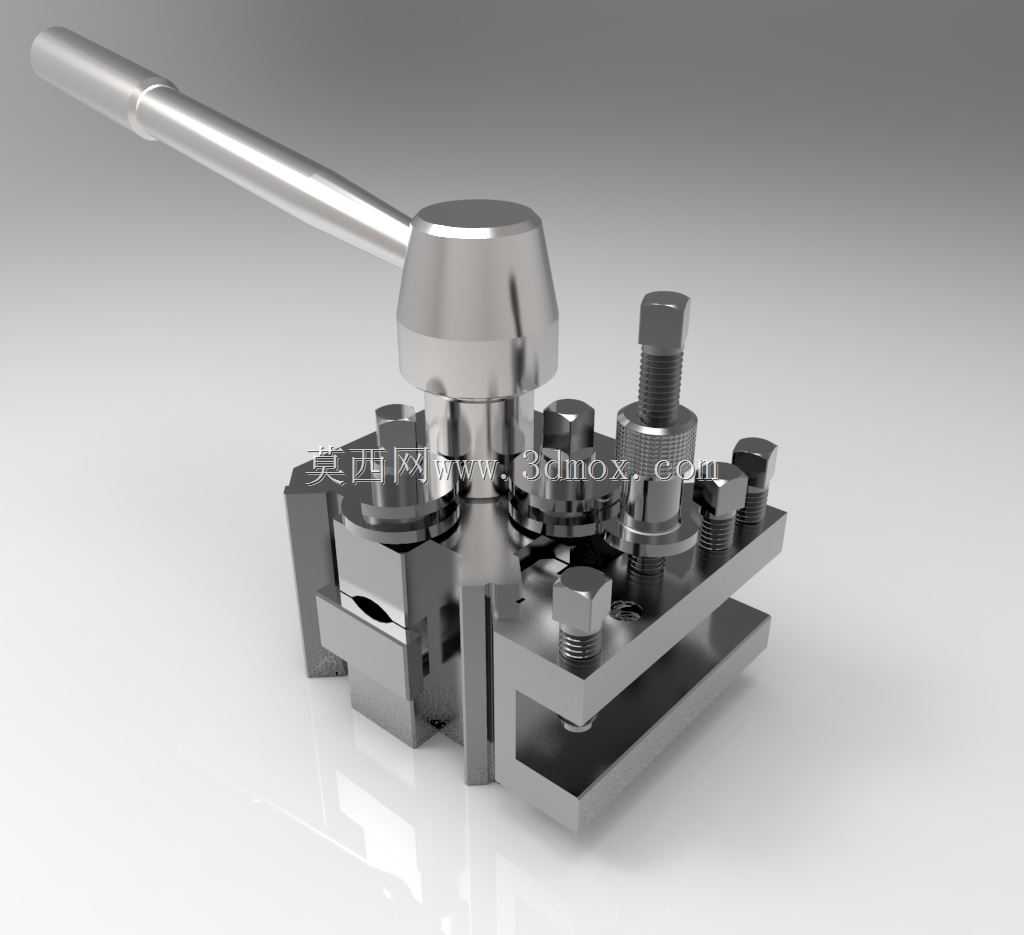

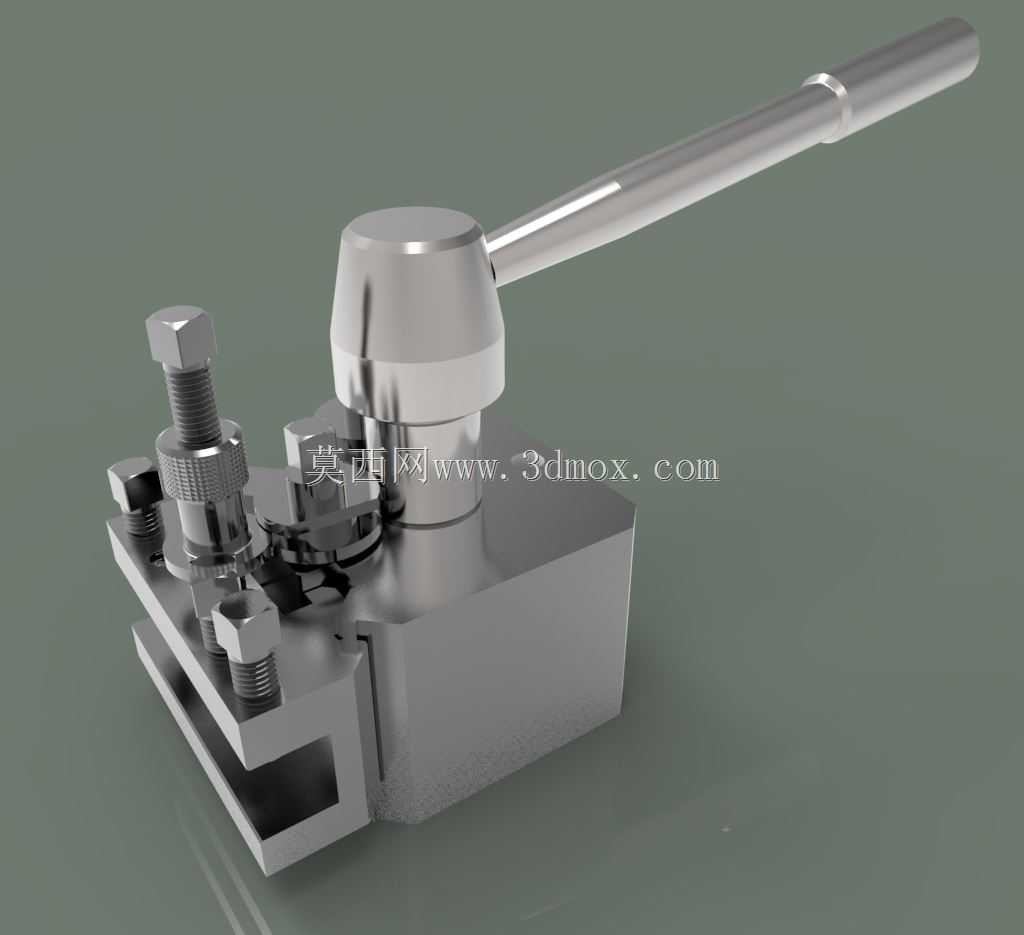

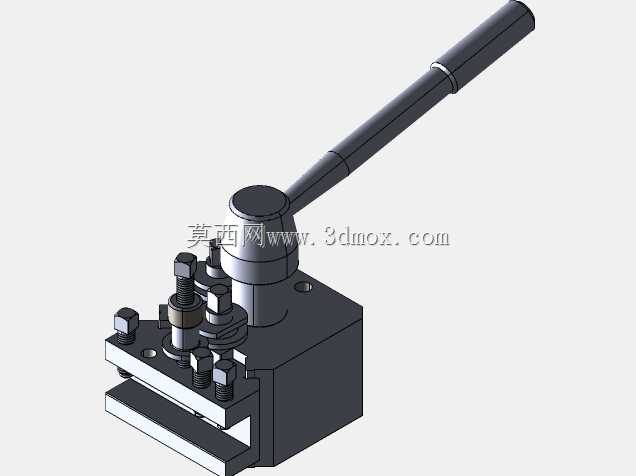

从功能特性来看，这款刀架采用经典的四方回转式结构设计，搭配长操作手柄实现锁紧与解锁动作，操作人员扳动手柄即可完成刀架本体的抬升解锁、回转选位、下拉锁紧的整套动作，操作逻辑简单顺畅，无需额外辅助工具即可完成工位切换。刀架的四个安装面均设置了独立的刀具压紧螺栓与定位槽，可同时装夹四把不同用途的切削刀具，每把刀具的装夹位置都设置了微调结构，能够适配不同截面尺寸的车刀装夹需求，装夹后刀具的伸出长度、装夹高度均可通过压紧螺栓与调整垫片进行精准校准，保证切削过程中刀具的刚性与位置精度，避免加工过程中出现让刀、振刀等影响加工表面质量的问题。

在设计思路上，这款刀架优先考虑了装夹刚性与定位精度的平衡，底座采用整体式结构设计，与车床中拖板的安装面设置了对应的定位止口与安装孔位，能够保证刀架安装后与车床主轴轴线的位置精度；回转定位结构采用端面齿盘啮合的设计思路，锁紧状态下上下齿盘完全贴合，能够承受较大的切削冲击力，保证重切削场景下刀架不会出现移位、偏斜的问题；操作手柄的力臂长度经过合理优化，操作人员无需施加过大的作用力即可完成锁紧动作，同时避免手柄过长带来的操作干涉问题。

从安装边界来看，这款刀架的底座安装尺寸适配主流中小型卧式车床的中拖板安装螺孔间距，整体外形紧凑，安装后不会超出车床拖板的行程范围，不会对车床的横向、纵向进给动作造成干涉；刀架回转时的最大外轮廓尺寸经过校核，四个刀位切换过程中不会与车床卡盘、尾座等部件发生碰撞，能够适配最大回转直径320mm至500mm区间的普通车床安装使用，刀具装夹槽的宽度可适配20mm至25mm截面的标准焊接车刀与机夹车刀，满足常规金属切削加工的刀具装夹需求。
