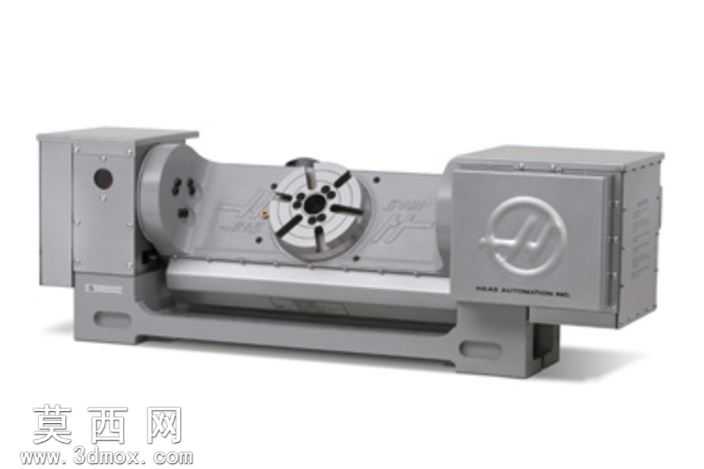

哈斯160双轴转盘倾斜数控转台结构

本作品为哈斯160双轴转盘倾斜数控转台的三维参数化建模成果，建模过程严格遵循哈斯原厂设备的真实尺寸比例与结构逻辑，采用SolidWorks完成全零件建模与总装配合，完整还原了该款转台的核心功能结构。建模阶段首先搭建转台的基座主体，采用灰铸铁材质的视觉渲染效果，还原基座厚重的减震结构特征，基座表面的安装定位槽、吊装孔位、加强筋结构均按照实物1:1还原，确保基座部分的结构刚性表现与实物一致。两侧的箱体驱动单元分别对应A轴倾斜驱动与C轴转盘回转驱动，建模时完整还原了驱动箱体的密封结构、散热筋布局、侧面哈斯品牌标识的浮雕细节，箱体与基座的连接定位面、螺栓孔位均做了精准的配合约束，保证装配关系符合实际设备的安装逻辑。中部的回转转盘部分，还原了标准卡盘安装接口的定位止口、卡爪安装槽、气源通孔结构，转盘端面的刻度标识、锁紧定位孔均做了细节刻画，转盘与倾斜主轴的连接采用高精度轴承配合的结构表达，还原转台的回转精度支撑结构。倾斜主轴部分还原了两端的支撑轴承座、主轴密封结构、角度锁紧机构，可实现-120度到+30度的倾斜角度摆动，配合C轴360度回转，可实现任意空间角度的工件定位，适配哈斯VMC系列五轴加工场景。材质渲染上，基座与驱动箱体采用磨砂灰铸铁材质，转盘卡盘部分采用亮面镀铬金属材质，密封胶条部分采用黑色橡胶材质，标识部分采用金属蚀刻效果，整体渲染效果贴近真实设备的工业质感。设计思路上，该转台建模重点突出双轴联动的结构逻辑，清晰展示了倾斜轴与回转轴的传动布局、配重平衡结构，最大可承载225公斤的夹具与工件重量，可完成叶轮等复杂曲面零件的五轴加工定位，模型的所有配合关系均按照实际设备的运动逻辑设置，可直接用于运动仿真演示、机床配套方案展示、加工工艺布局参考，帮助使用者直观理解双轴转台的工作原理与结构组成，为五轴加工工装方案设计提供精准的三维参考依据。
