皮带驱动同步带直线运动滑台导轨结构

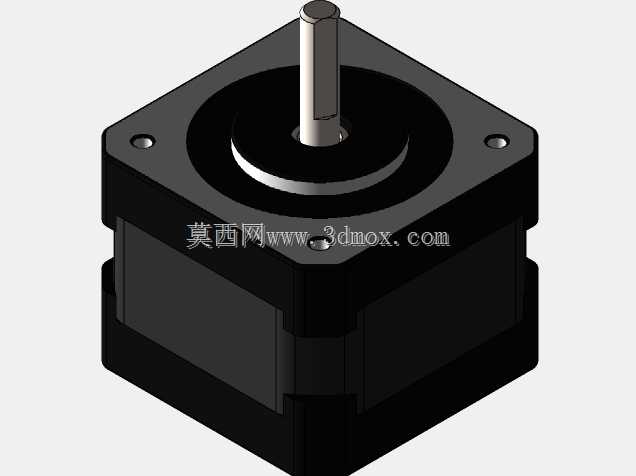

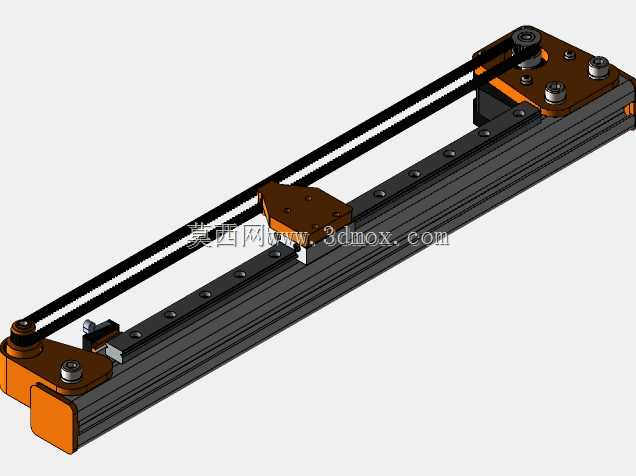

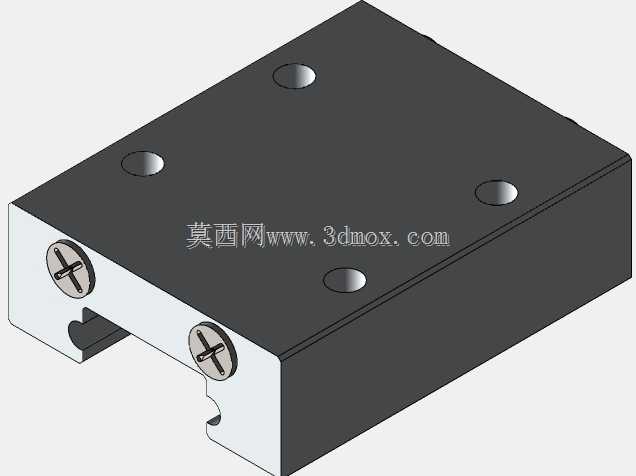

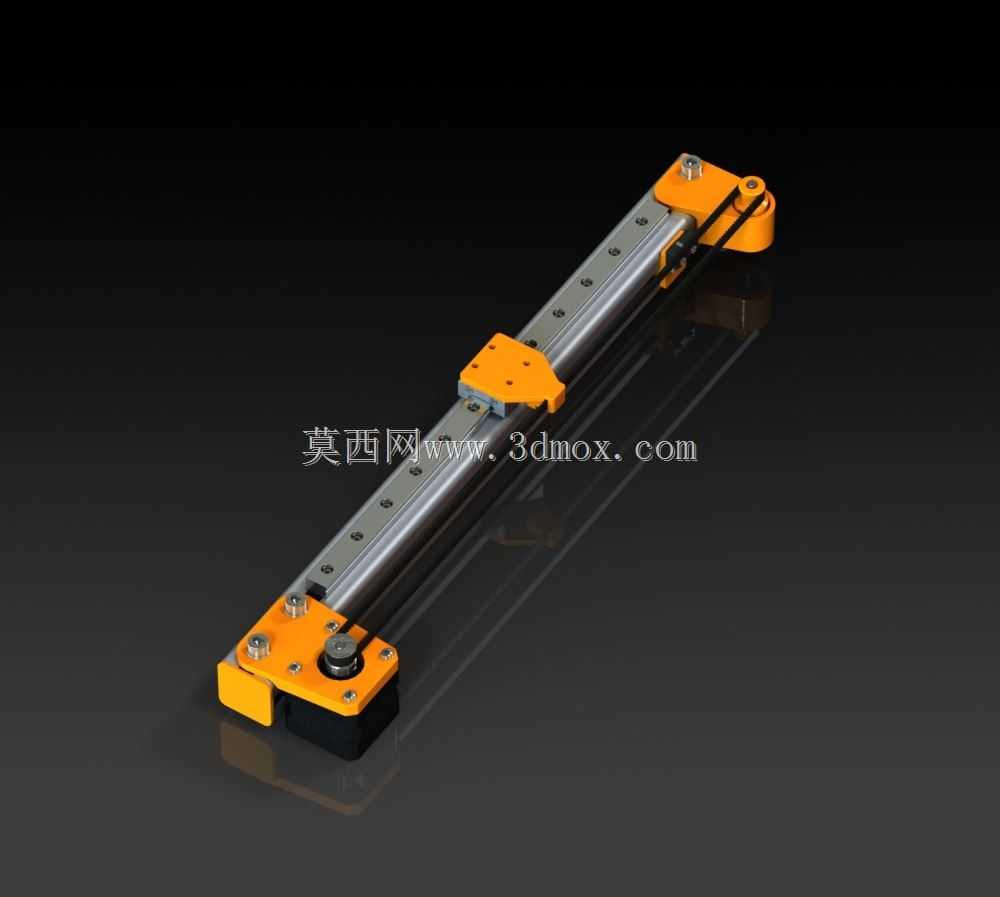

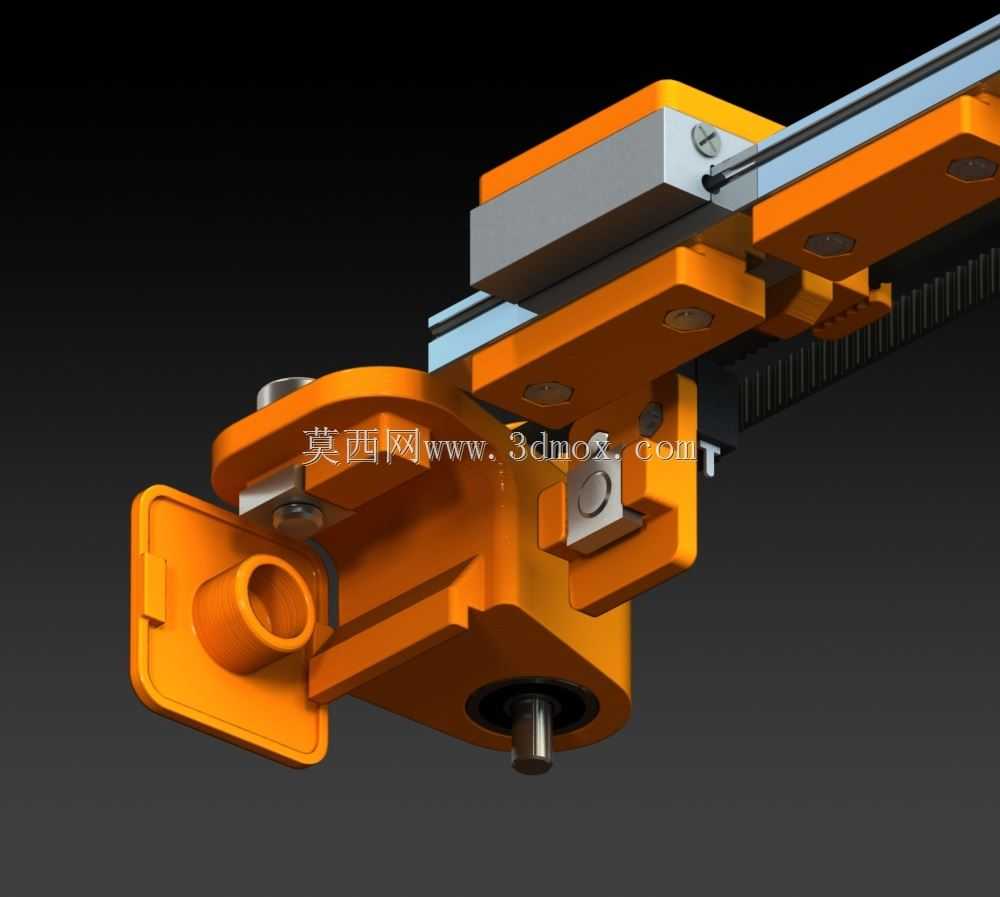

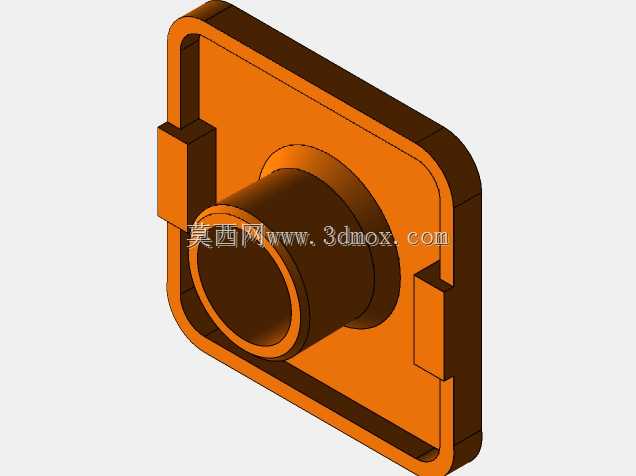

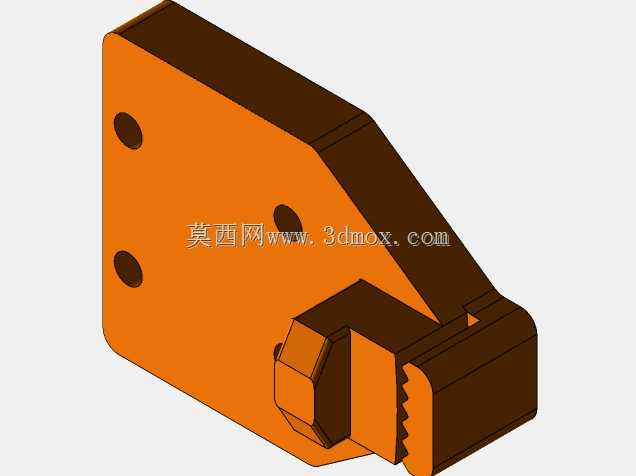

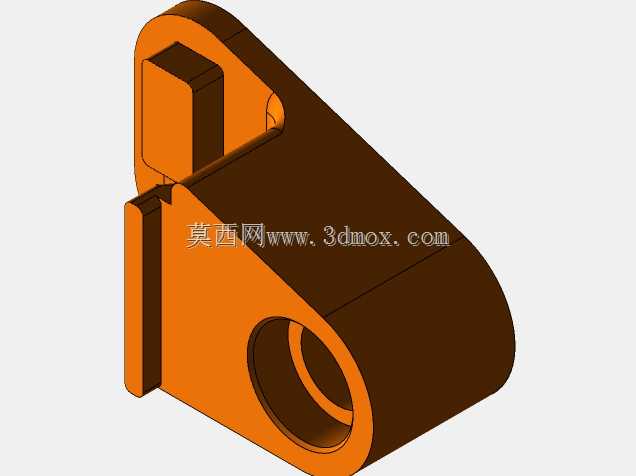

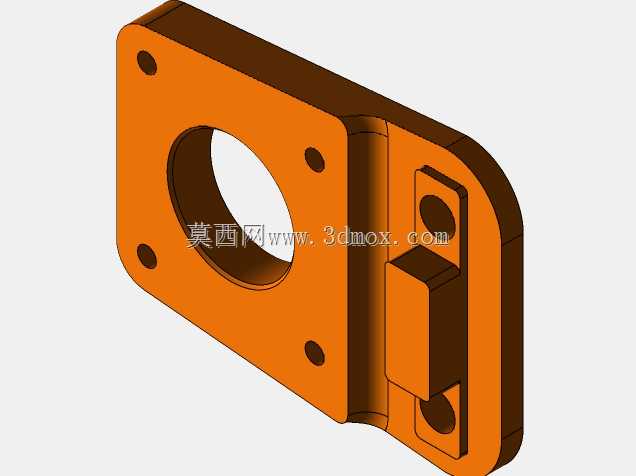

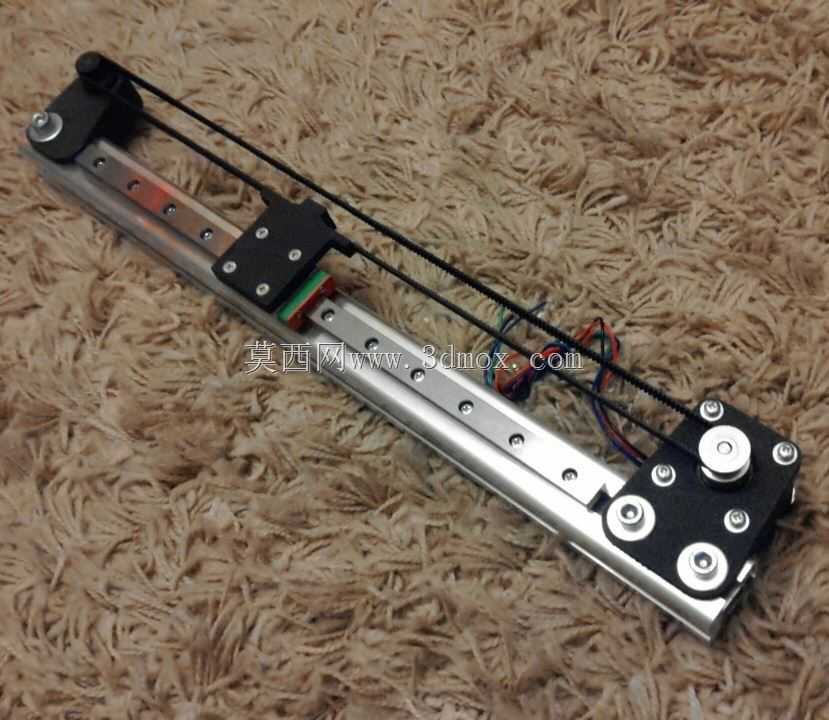

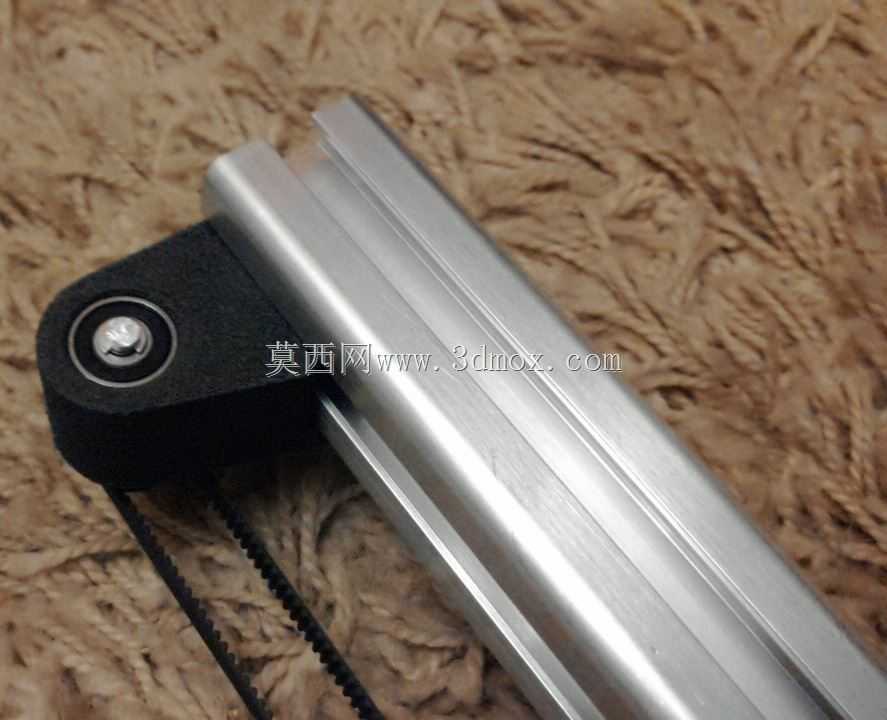

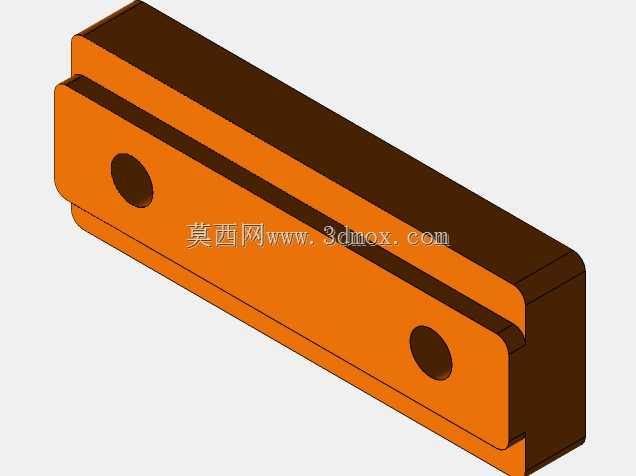

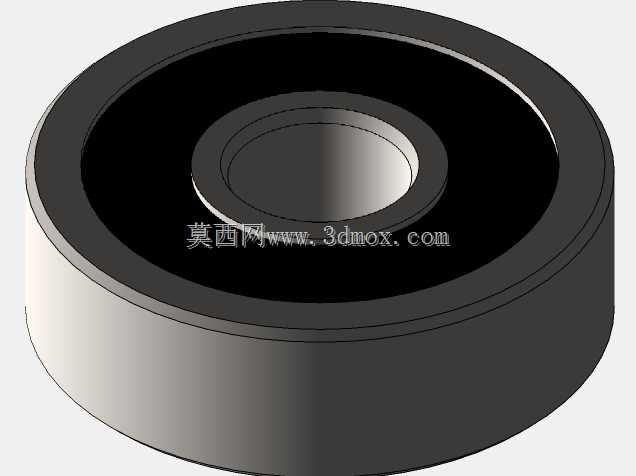

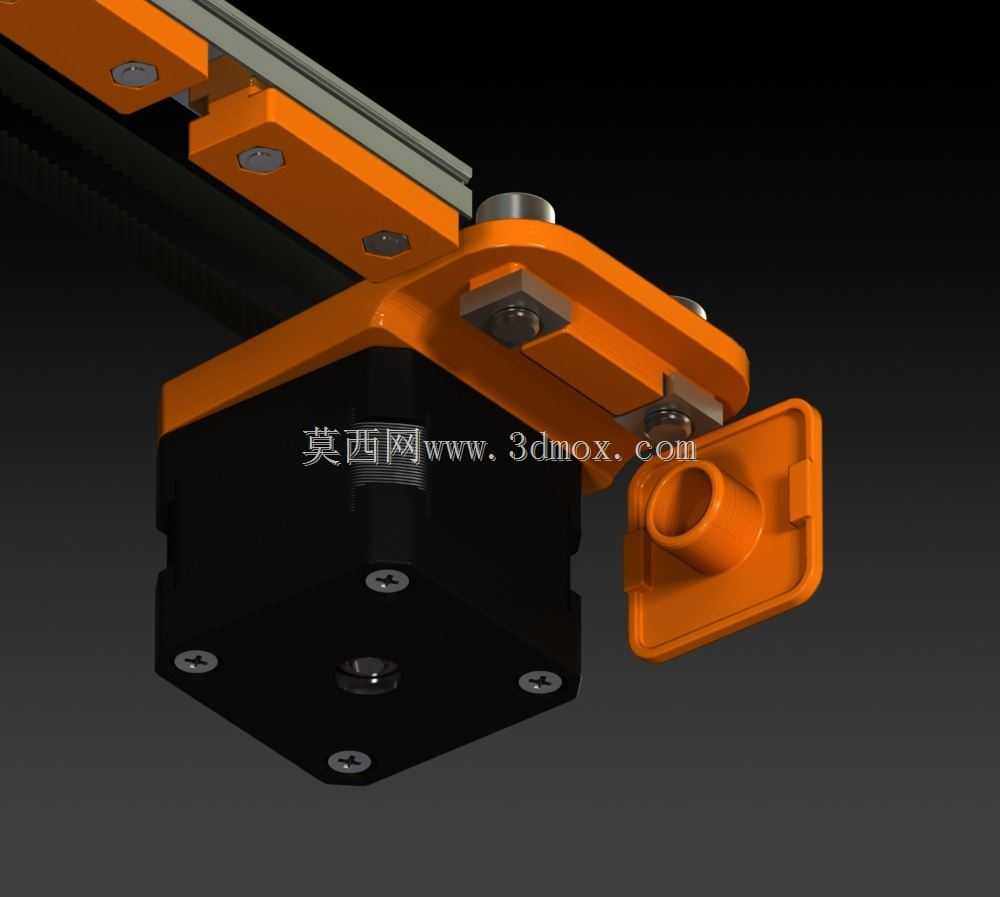

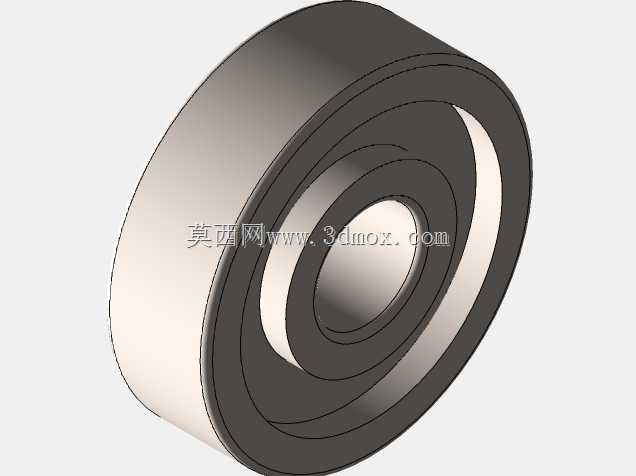

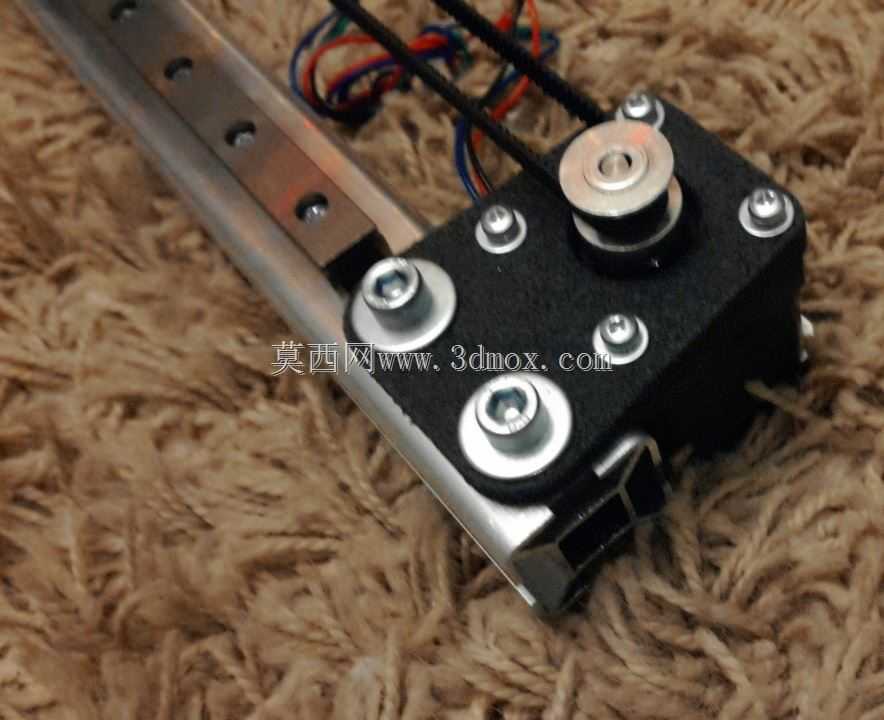

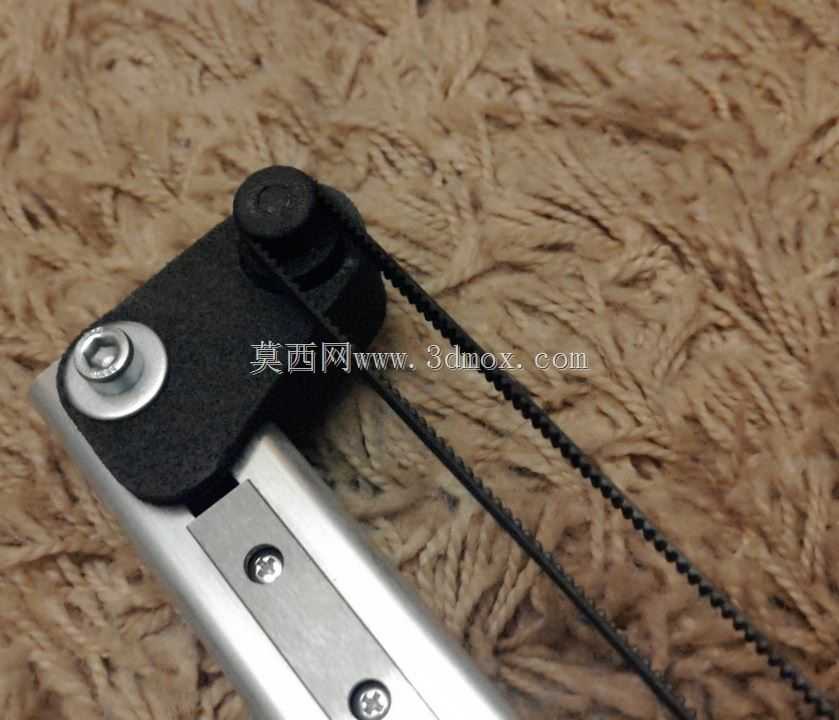

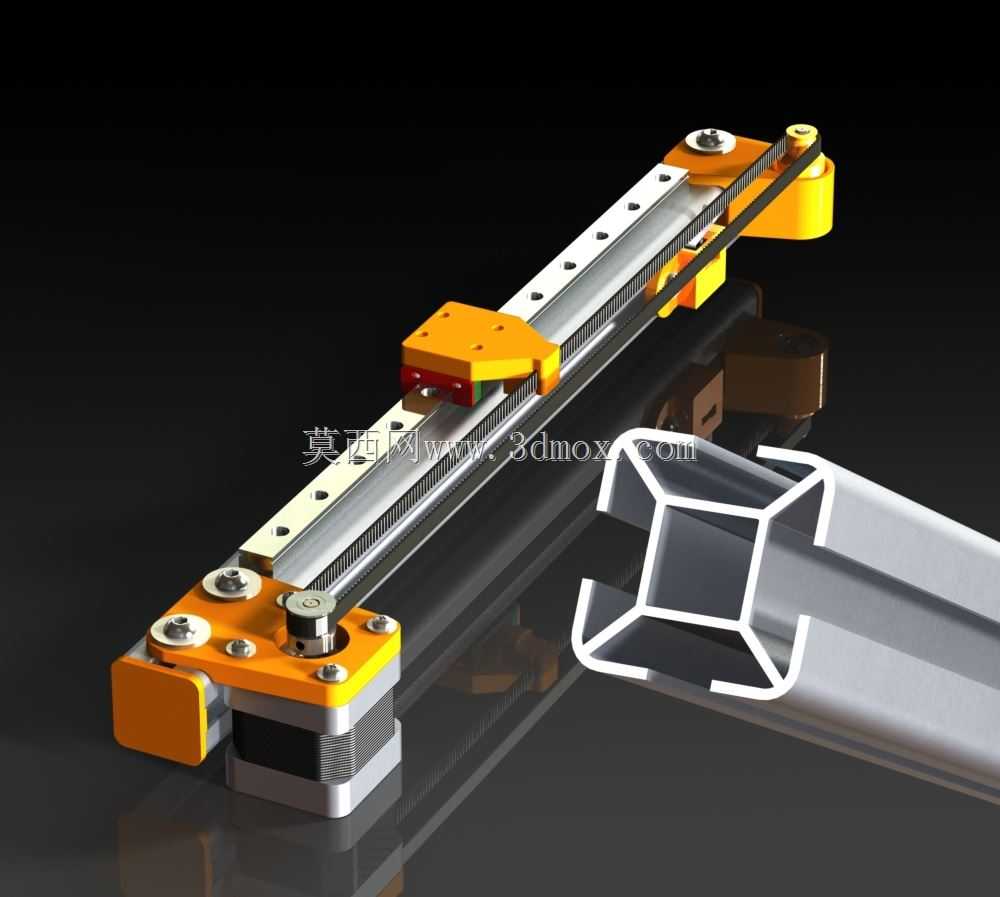

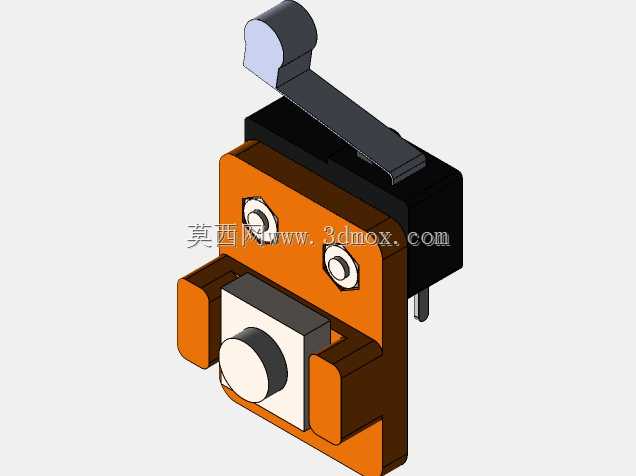

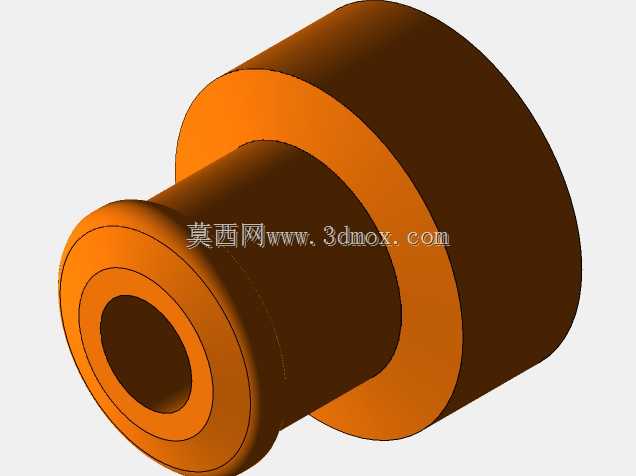

该直线运动导轨结构是面向轻载精密直线传动场景设计的集成化执行组件，核心适配桌面级精密传动、小型自动化工位移位、轻型检测设备进给等对安装空间、运行平顺性有较高要求的应用场景，可作为小型自动化设备的X/Y轴直线运动载体，完成工件的精准移位、点位进给、往复扫描等动作，在轻载工况下能够替代传统丝杆传动结构，实现更高的运行速度与更低的运行噪音。整套结构采用同步带传动的核心设计思路，将驱动端、从动张紧端、导轨滑块、滑动载台集成在统一的铝型材基座上，驱动端搭载步进电机作为动力源，通过同步带轮将电机的旋转运动转化为载台的直线往复运动，从动端设置张紧调节结构，可通过调整端盖固定件的位置调整同步带张紧力，避免长期运行出现的皮带松弛、传动丢步问题。导轨部分采用标准微型直线导轨作为运动导向载体，搭配对应规格的直线滑块承载滑动载台，可保证运动过程中的直线度与承载稳定性，避免侧向载荷导致的运动卡滞。滑动载台采用分体式设计，上部设置多组标准安装孔位，可根据实际使用需求加装执行末端、工件夹具、检测探头等功能部件，载台与同步带的连接位置设置压紧固定结构，保证传动过程中无相对滑动，提升传动精度。整套结构的安装基座采用标准30mm宽度铝型材加工，整体长度适配400mm有效行程，型材厚度1.5mm，在保证结构刚性的同时尽可能降低整体重量，适配轻量化设备的安装需求。驱动端同步带轮采用20齿规格，匹配GT2型号同步带，传动精度高、回程间隙小，可满足多数轻载精密传动的精度要求；两端转动位置搭配标准深沟球轴承作为转动支撑，可降低转动阻力，提升长时间运行的使用寿命，减少日常维护需求。整套结构的安装边界规整，底部可通过铝型材槽口搭配标准紧固件直接固定在设备机架上，无需额外加工复杂安装底座，能够大幅缩短设备的组装调试周期，适配小批量设备快速搭建、DIY自动化装置制作、教学实验平台搭建等多种使用场景，在保证运动精度的前提下兼顾了组装便捷性与使用成本。
