42mm机座17HM15-0904S步进电机结构设计

这款42mm机座规格的混合式步进电机，是开环运动控制场景中应用极为广泛的动力执行部件，常见于桌面级数控设备、小型自动化装配工位、3D打印成型设备、精密点胶作业平台、智能安防云台传动、小型纺织机械送料机构等对成本控制与定位精度有均衡要求的场景，能够在没有位置反馈的前提下，依靠脉冲信号完成精准的角位移输出，适配多数中低速、高保持扭矩的传动需求。

从实际用途来看，该款电机主要负责将电控系统发出的脉冲指令转化为输出轴的固定步距角转动，每接收一个完整驱动脉冲即可转动对应固定角度，通过脉冲数量的累计实现精准的位置定位，通过脉冲频率的调整实现转速调节，无需复杂的闭环反馈回路即可实现可靠的位置控制，非常适合短行程、频繁启停、正反转切换的传动工况，相比同尺寸伺服电机具备更低的部署成本与更简单的驱动适配逻辑。

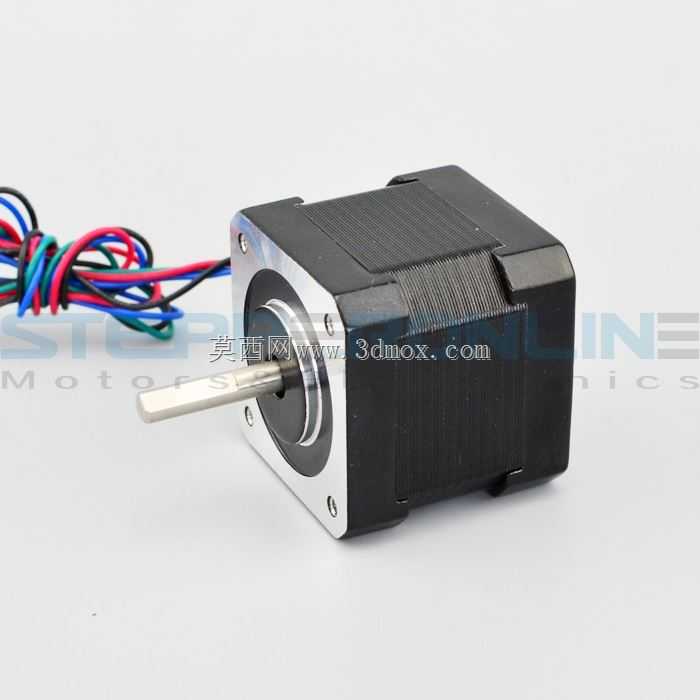

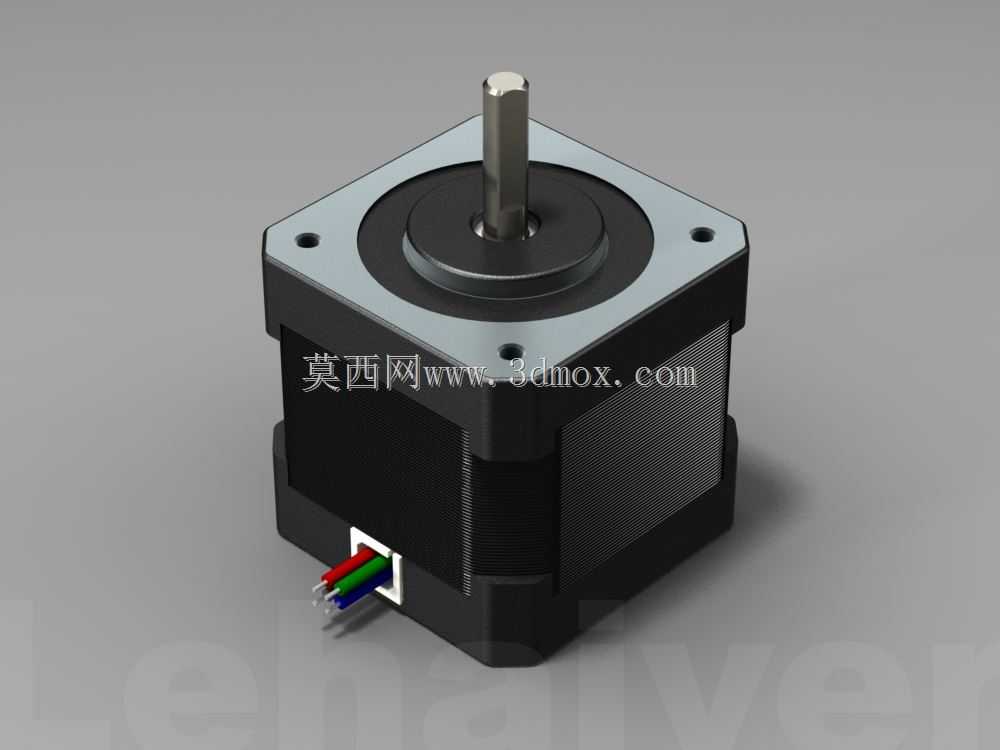

在功能特性层面，该款电机采用两相混合式结构设计，输出端采用D型切削轴结构，能够与同步轮、联轴器、齿轮等传动部件实现无滑差的周向固定，尾部出线端采用集成式接插结构，将两相绕组的动力线规整引出，方便用户快速对接驱动模块；机身外壳采用拉伸铝型材搭配端盖压铸结构，既保证了机身的结构强度，也能通过金属壳体快速散发绕组工作产生的热量，长时间运行下也能维持稳定的扭矩输出，机身表面的散热筋结构进一步提升了热交换效率，避免高温导致的扭矩衰减问题。

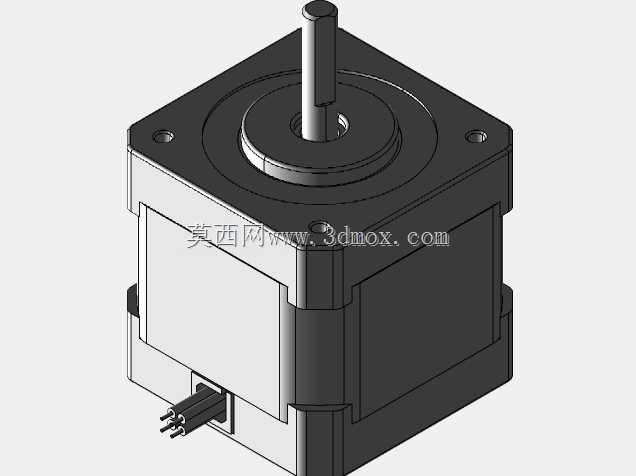

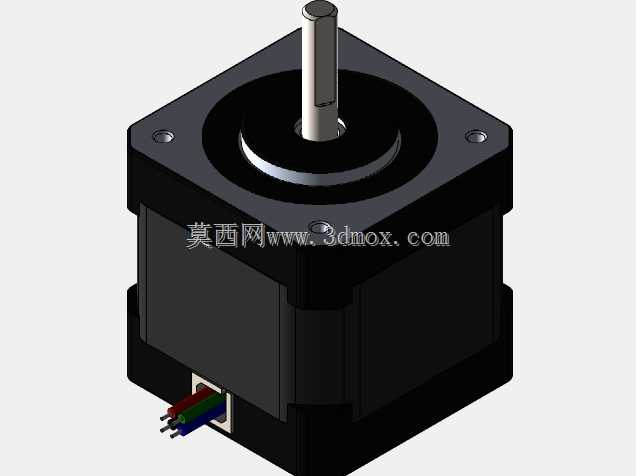

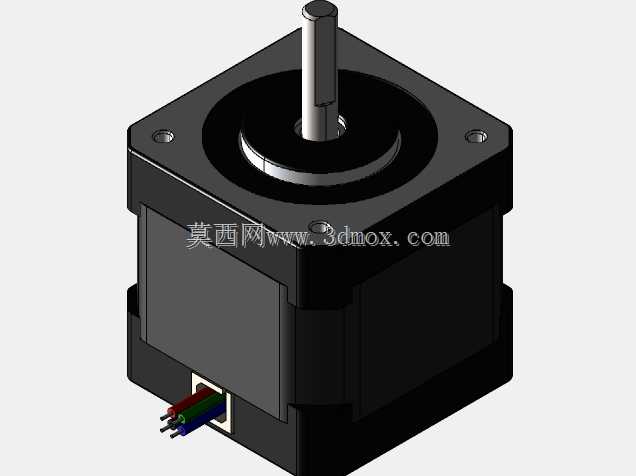

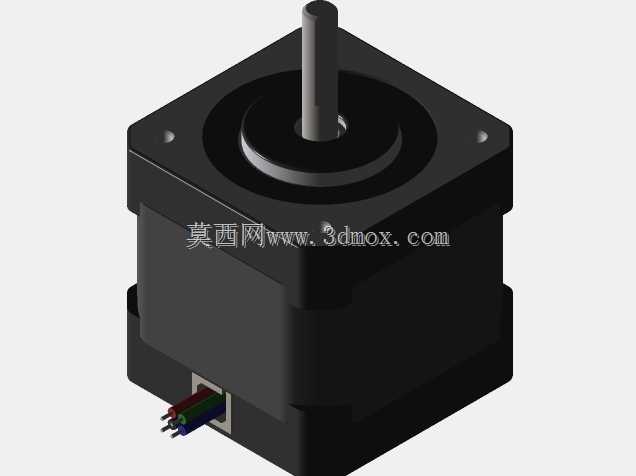

从设计思路来看，该款电机严格遵循Nema17安装规范进行结构设计，机座四个安装孔的孔位、孔径、孔距均符合通用安装标准，用户无需额外定制安装支架即可直接适配市面上绝大多数的42电机固定座、安装法兰，具备极强的通用互换性；设计过程中充分考虑了批量装配的工艺性，端盖与机身的配合采用止口定位结构，能够保证定子与转子的同轴度，降低运行过程中的振动与噪音，输出轴的轴承采用深沟球轴承支撑，可承受一定的径向与轴向负载，适配带轮、齿轮等不同负载的安装需求。

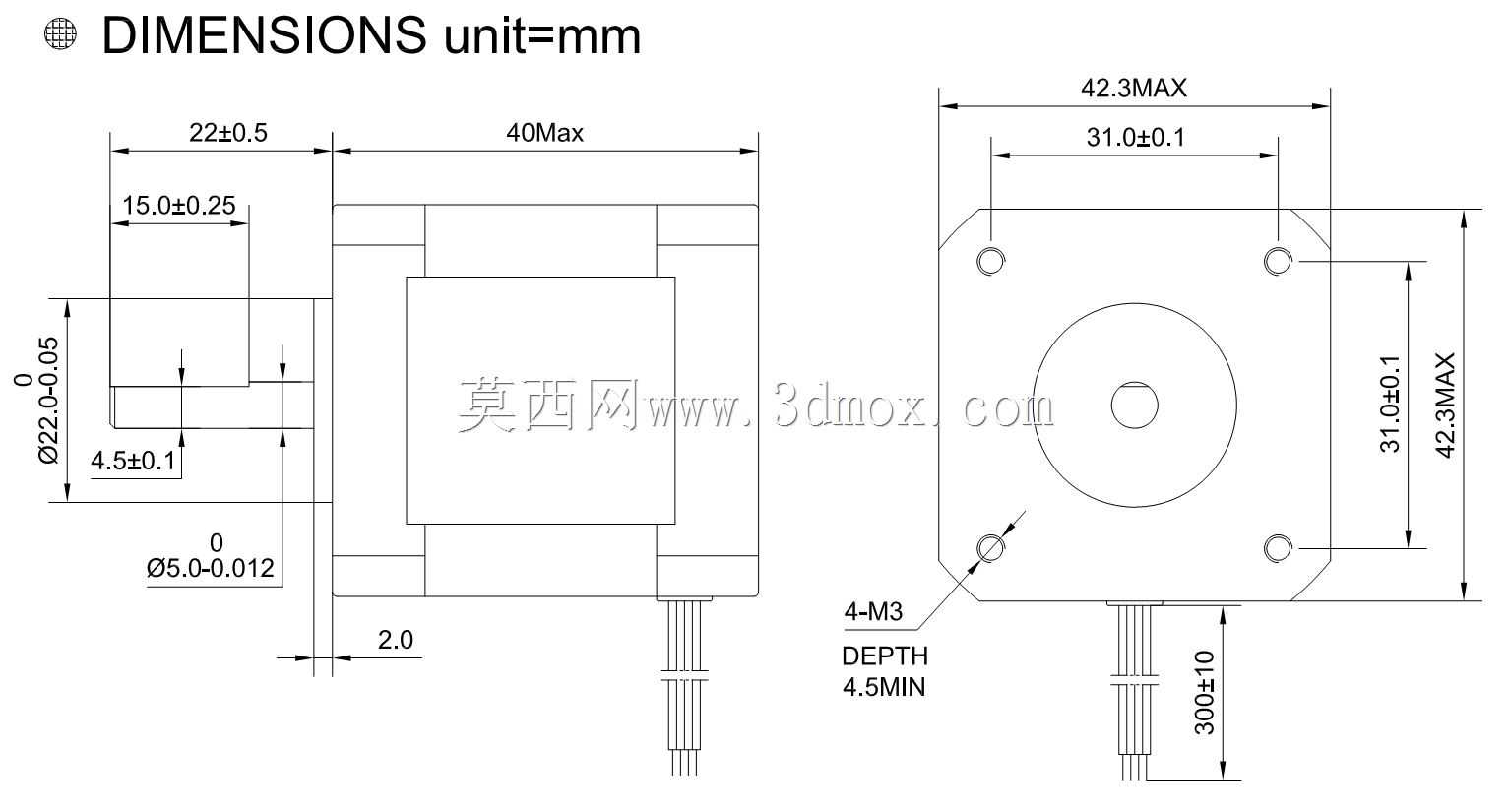

在外形尺寸与安装边界方面，该电机机座为标准42mm见方结构，安装孔中心距为31mm，适配M3规格的安装螺丝，输出轴直径为5mm，轴伸长度符合通用传动件的安装尺寸要求，机身长度根据扭矩等级做了对应优化，既保证了足够的输出扭矩，也不会占用过多的安装空间，用户在进行设备布局时，只需预留出对应机身长度的安装空间，同时考虑尾部出线的弯折半径即可完成布局，无需为电机单独设计复杂的避让结构，能够大幅缩短设备的设计开发周期。
