MA16X25笔形微型气缸剖面结构展示

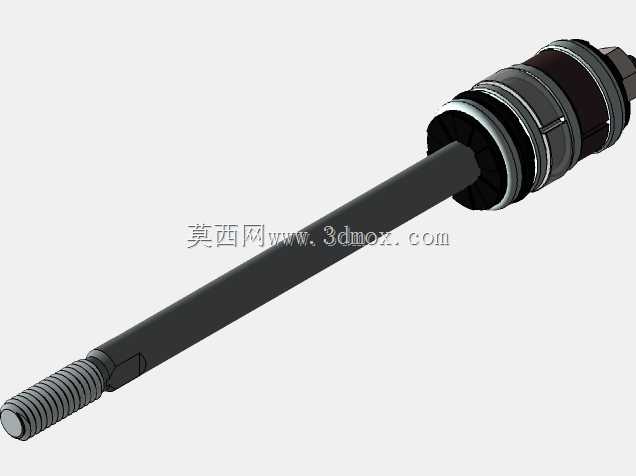

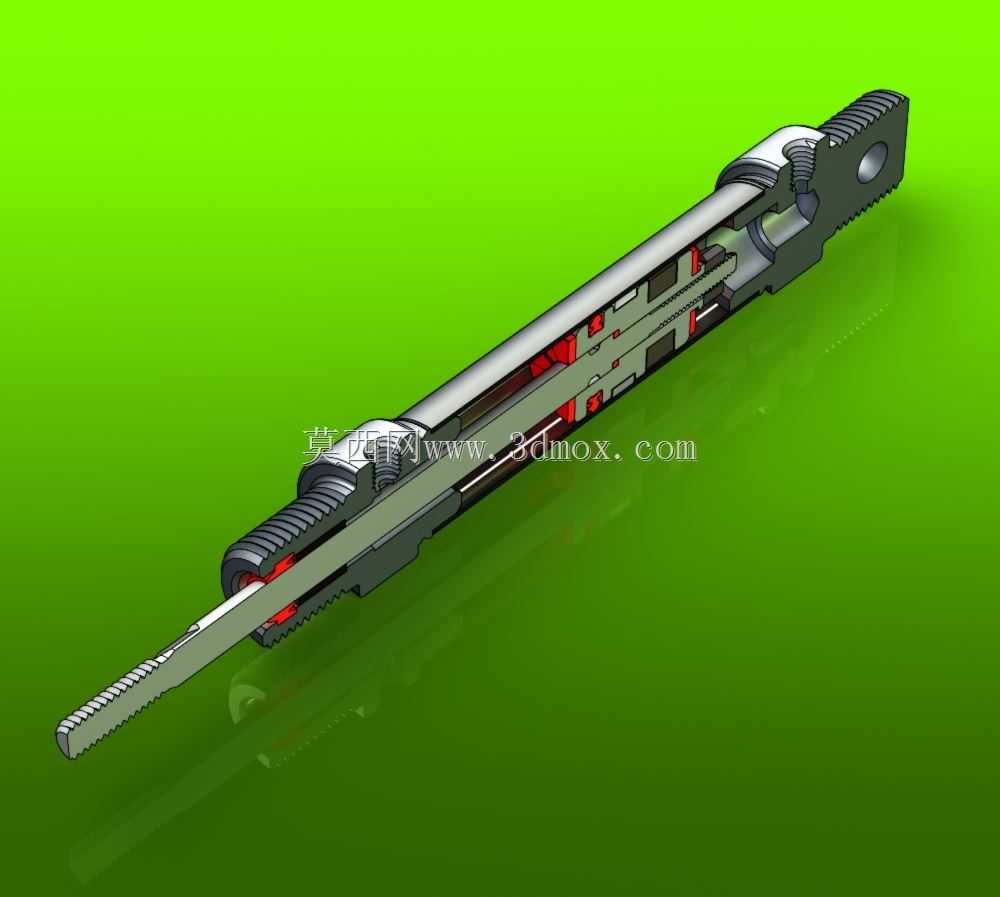

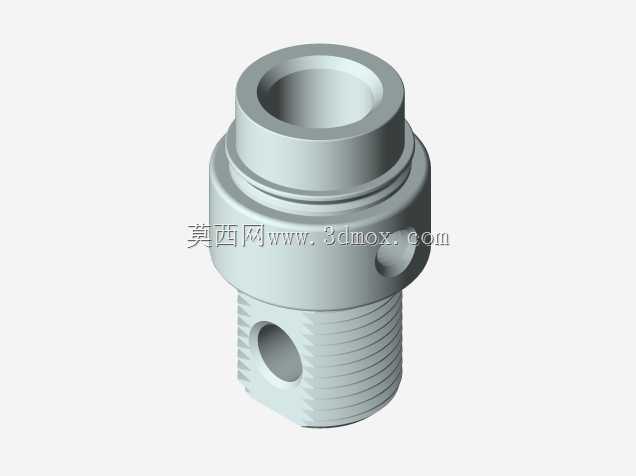

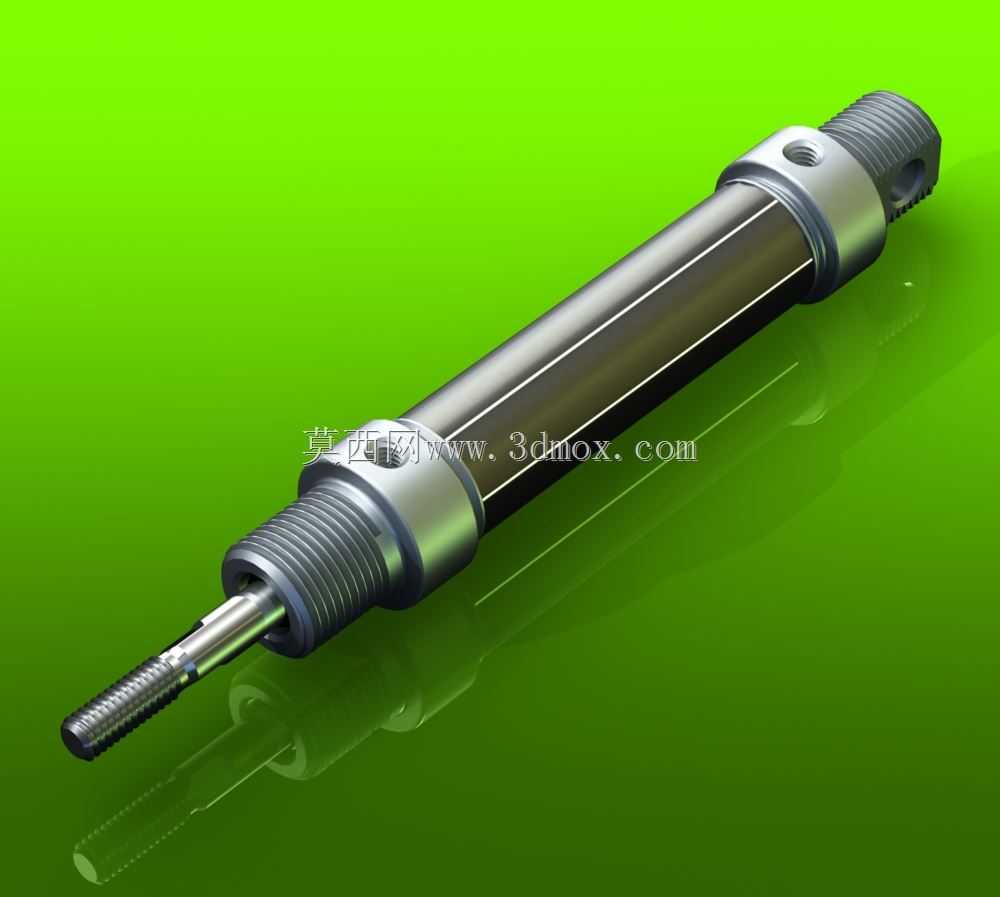

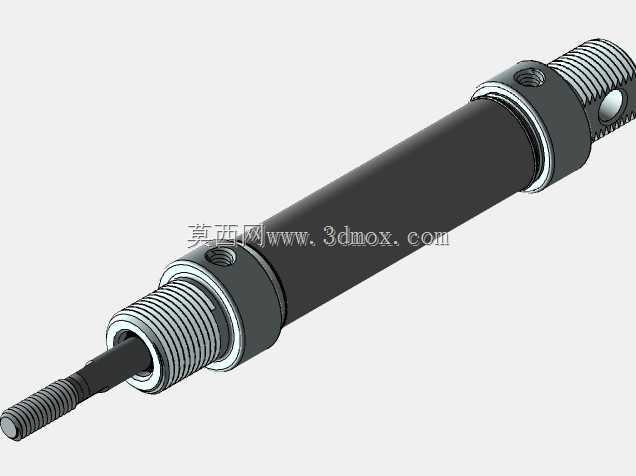

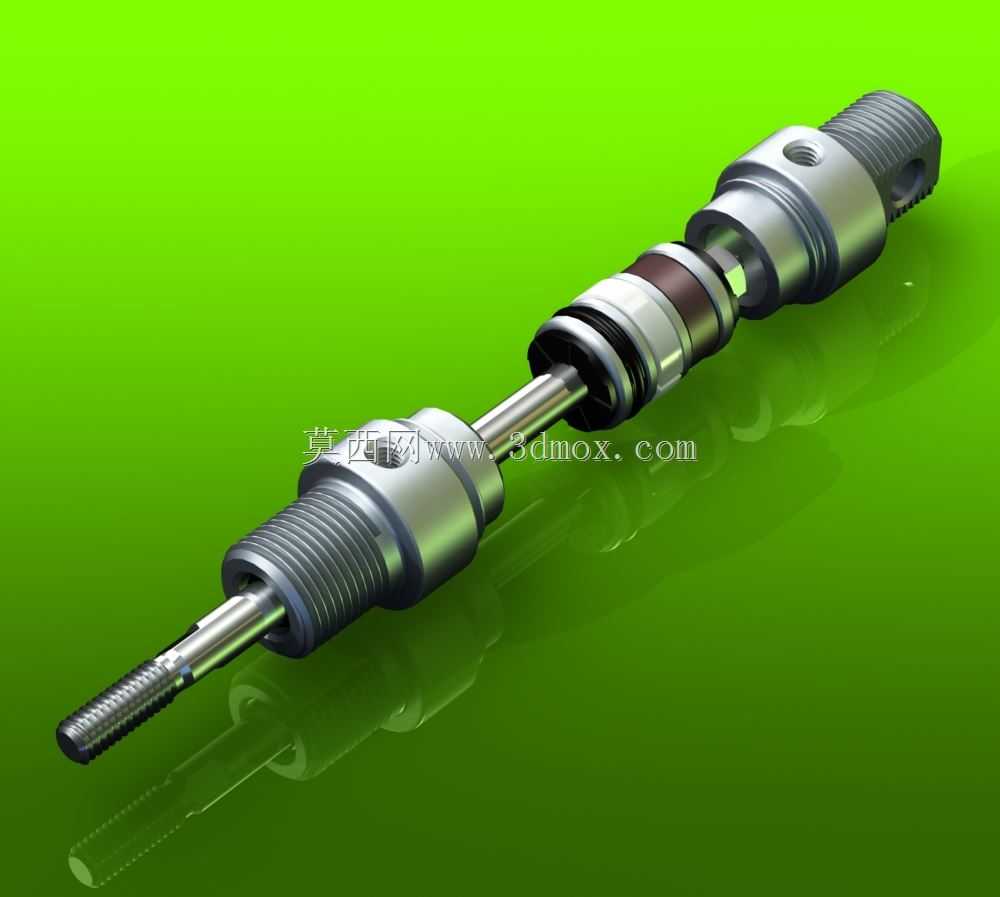

这款MA系列16缸径25行程的微型气缸，是气动回路里最常见的直线执行元件，从剖面结构能清晰看到内部的活塞密封、导向环、活塞杆齿条结构、端盖缓冲与进气通路的完整布局，区别于常规带尾铰的MA气缸，这款活塞杆端加工有齿形结构，可配合齿轮实现小行程的旋转-直线复合传动，多用于狭小安装空间内的轻载往复驱动场景。在3C电子装配工位、小型非标送料机构、纺织机械的纱线张紧调节单元、包装设备的短行程推料工位里，这类小缸径不锈钢气缸的应用占比极高，因为缸体采用不锈钢拉制而成，整体外径仅比缸径大出几毫米，能塞进常规气缸无法布置的狭窄安装位，同时自带的杆端内螺纹与尾端铰接孔，可适配多种安装支架，不需要额外加工转接件就能完成固定。从设计逻辑来看，这款气缸的剖面结构还原了实际量产产品的密封布局：活塞上采用双向Y型密封圈搭配耐磨导向环，既保证了前后腔的气压密封性能，又能承受活塞杆侧的微小径向载荷，避免活塞直接蹭刮缸体内壁；前后端盖采用铆压收口结构与缸体固定，相比螺纹连接的端盖，整体同轴度更好，外形更简洁，同时端盖上预留的微型缓冲油槽，能在活塞运行到行程末端时形成气垫缓冲，减少活塞撞击端盖的噪音与结构冲击，延长气缸的实际使用寿命。安装边界方面，这款气缸的总长度随行程变化，25行程规格的闭合总长控制在一百毫米级，缸体外径20毫米，活塞杆直径6毫米，尾端铰接孔可适配M5的铰接销，进出气口采用M5螺纹接口，可直接对接微型快插接头，不需要额外的变径接头；杆端的齿形结构模数为0.5，可直接与小模数齿轮啮合，将直线运动转化为角度摆动，在小型翻盖机构、档位切换机构里不需要额外加装齿轮齿条组件，能进一步压缩机构的整体占用空间。在气动系统选型时，这类微型气缸的工作压力范围通常在0.1-0.8MPa，16缸径规格在0.5MPa工作压力下可输出约十公斤的理论推力，足够应对轻载推料、压紧、移位的工况需求，同时因为整体重量轻，运动惯量小，可实现最高每秒五百毫米的往复运动速度，配合磁性开关还能实现活塞位置的信号反馈，接入设备的PLC控制系统完成自动化动作逻辑。建模时完整还原了内部的密封件沟槽尺寸、活塞与缸体的配合公差、活塞杆的表面粗糙度要求对应的结构细节，所有安装尺寸完全对标量产实物，可直接用于非标设备的布局装配、干涉检查，也可作为气动系统原理演示的教学模型使用，能直观展示单杆双作用气缸的工作原理与内部结构组成。
