龙门式激光雕刻机机架结构设计

这款龙门式激光雕刻机机架，主要面向小型加工场景的非金属雕刻作业需求，可覆盖文创产品定制、小型工艺礼品加工、广告标识制作、教学实训操作等多个应用场景，能够在亚克力、薄木板、皮革、卡纸、双色板等常见易加工材质表面完成图案刻蚀、文字打标、轮廓切割等作业，适配小批量定制化加工的灵活生产需求，无需大型工业设备的占地与投入即可完成常规雕刻加工任务。

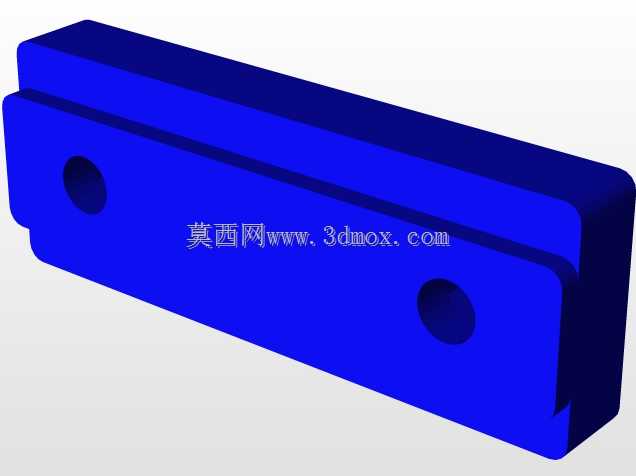

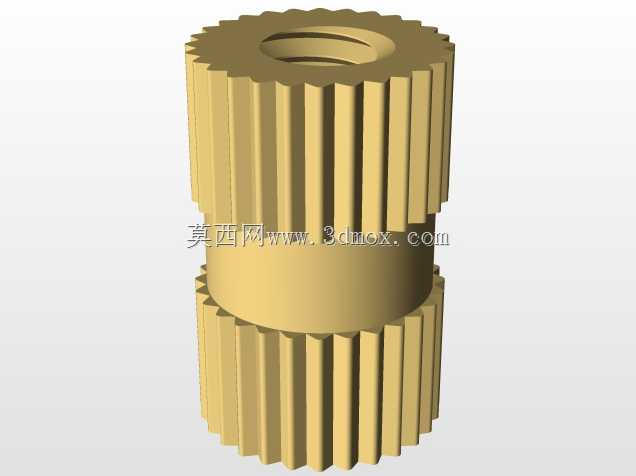

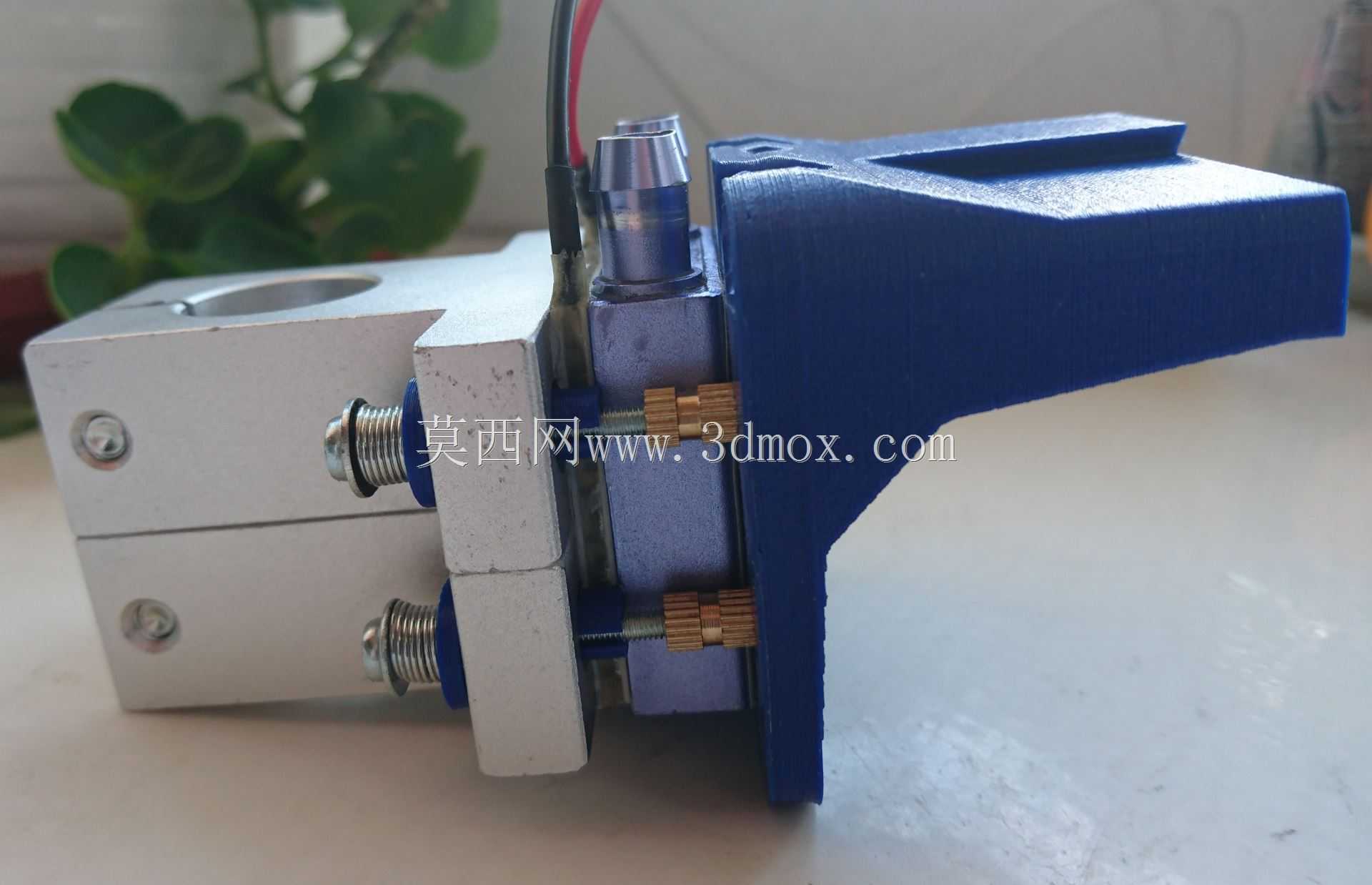

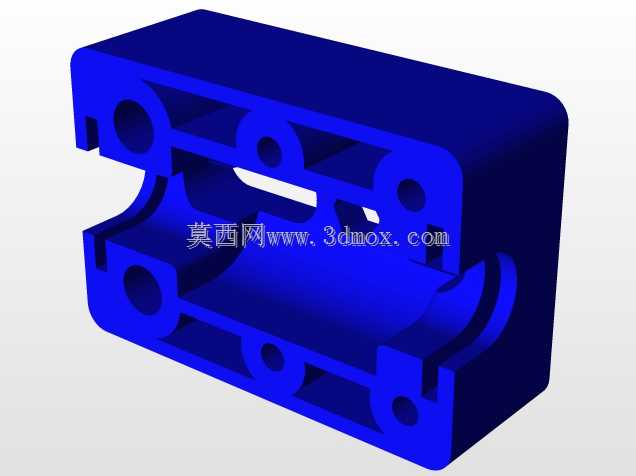

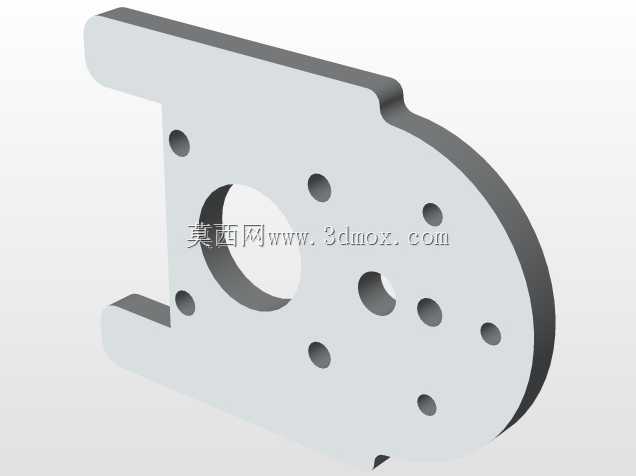

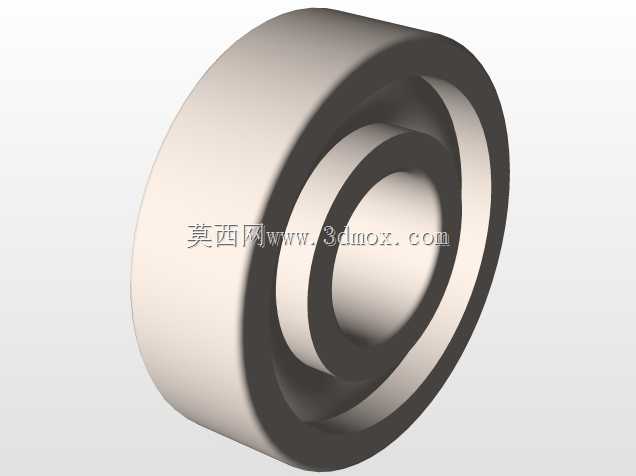

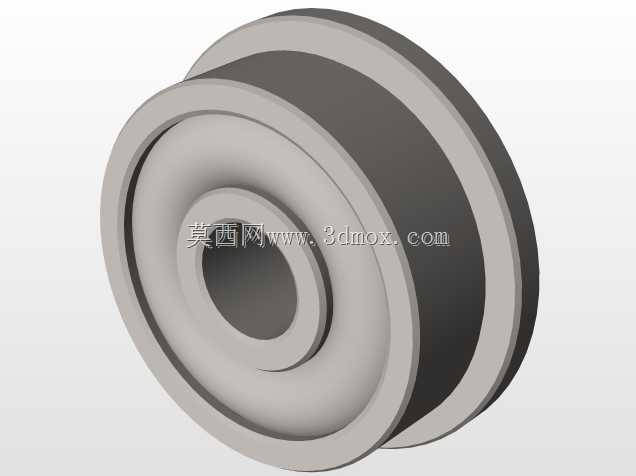

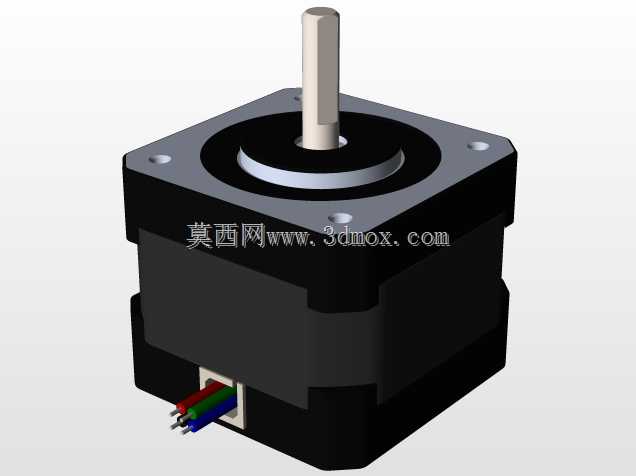

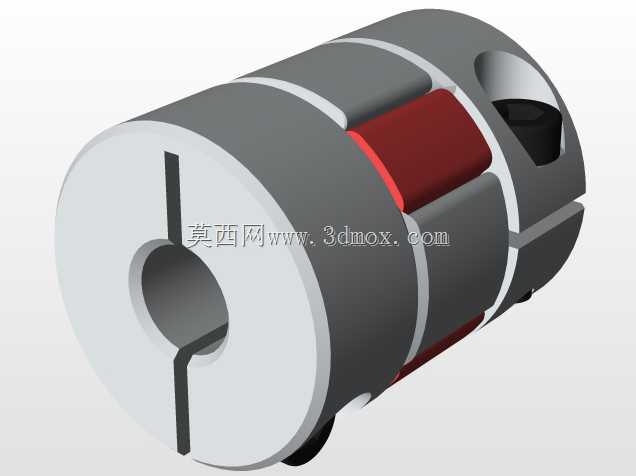

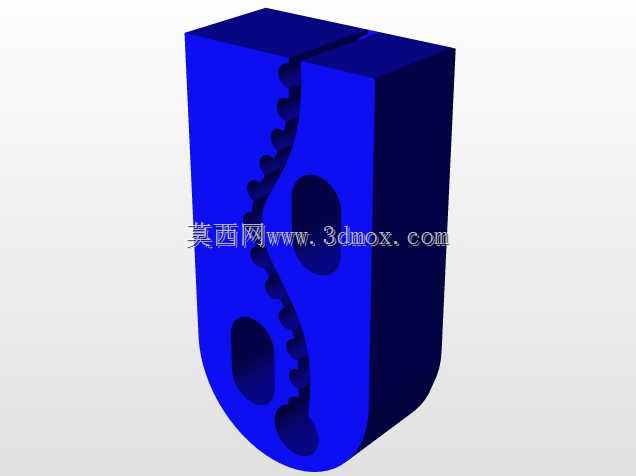

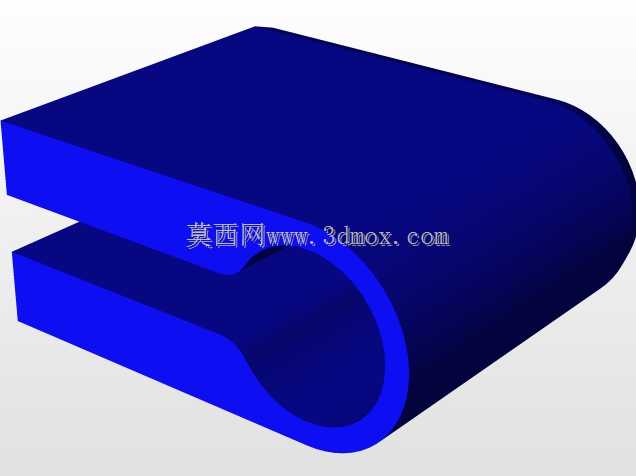

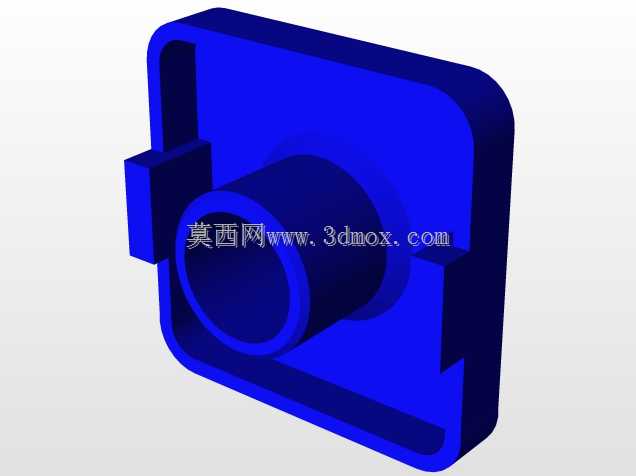

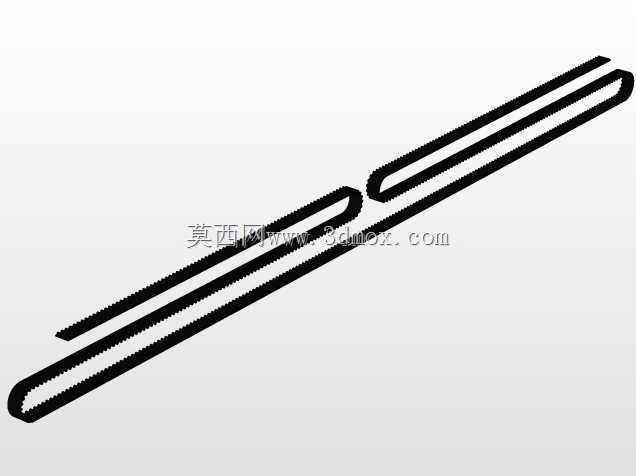

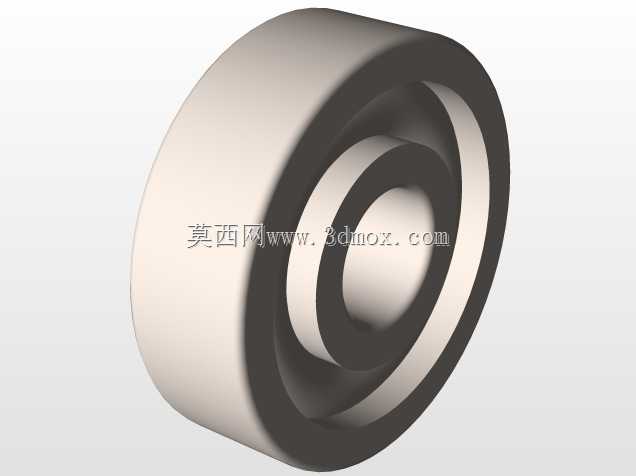

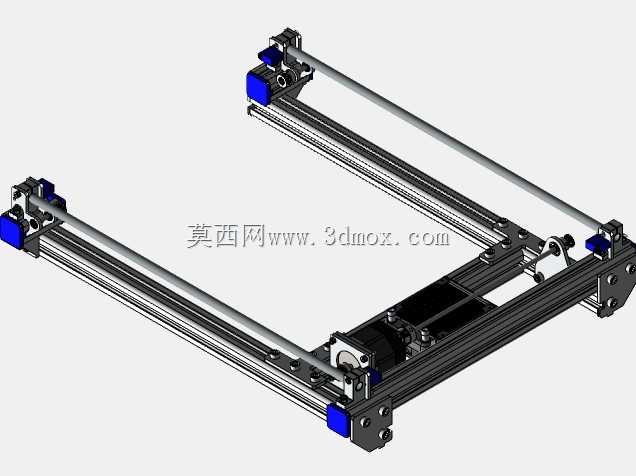

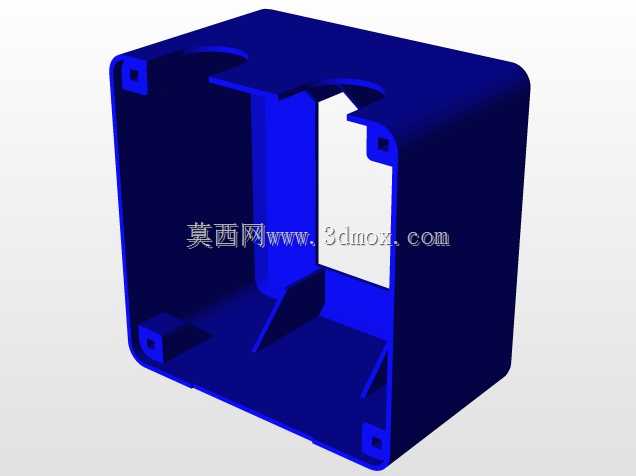

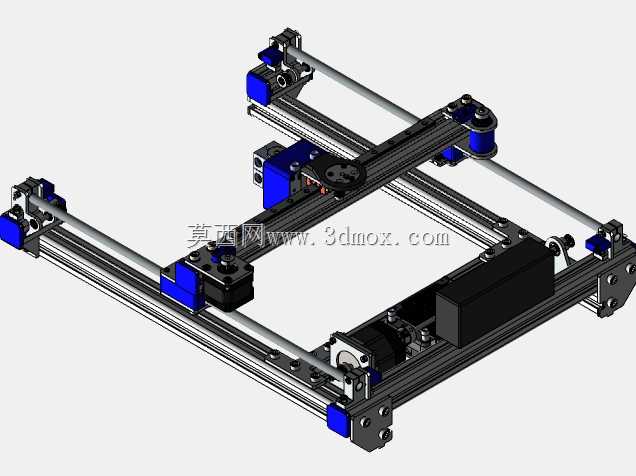

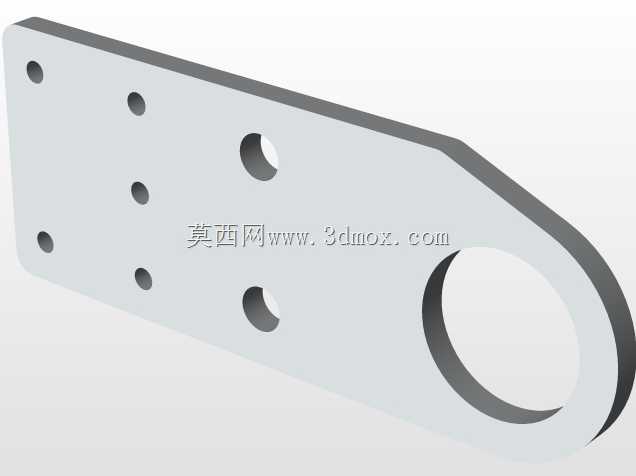

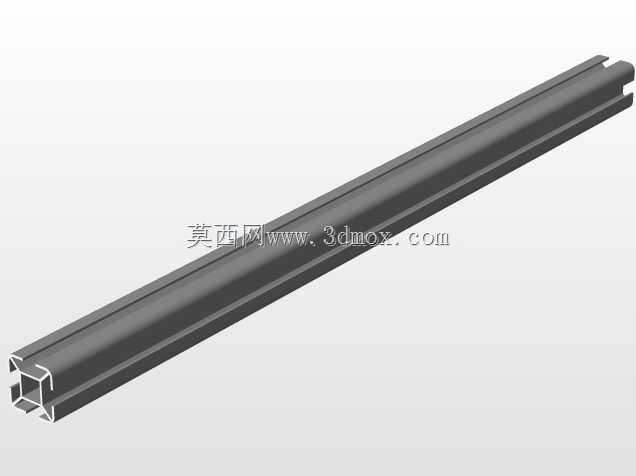

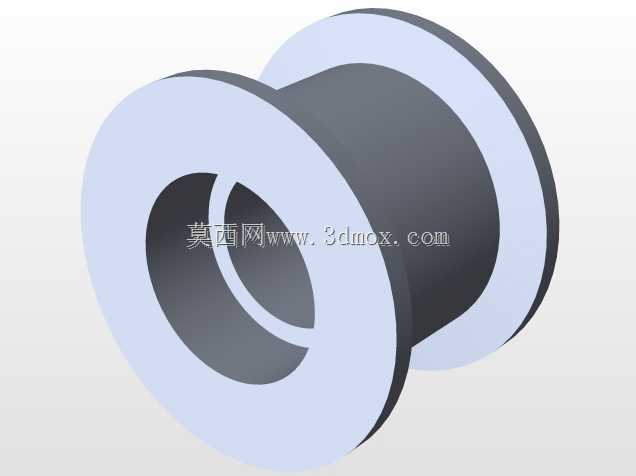

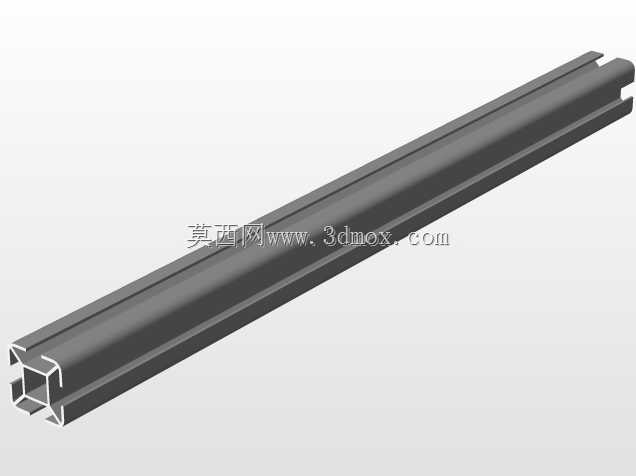

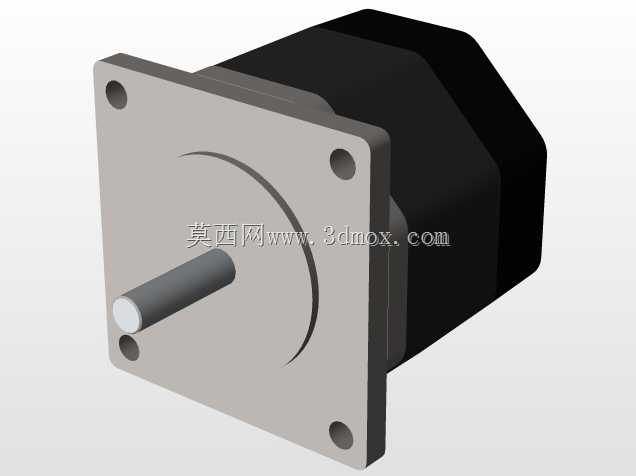

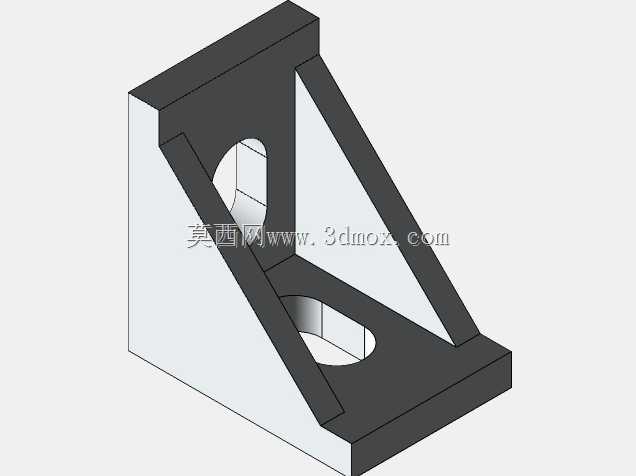

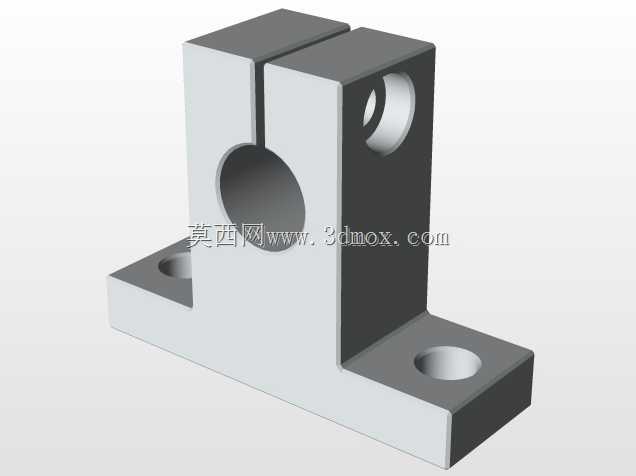

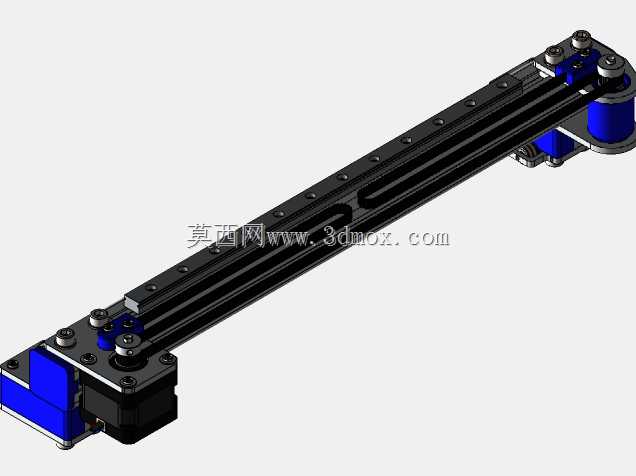

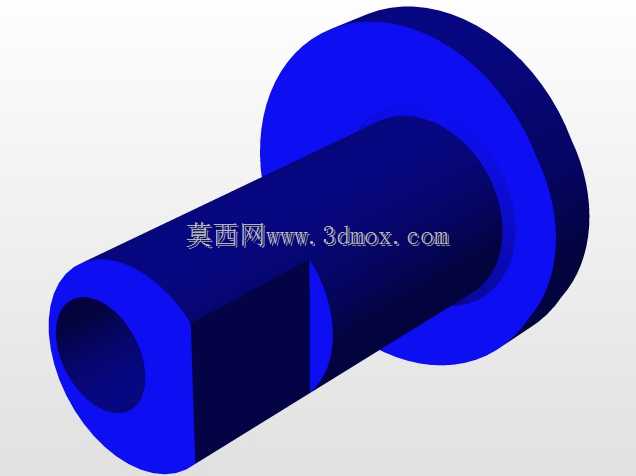

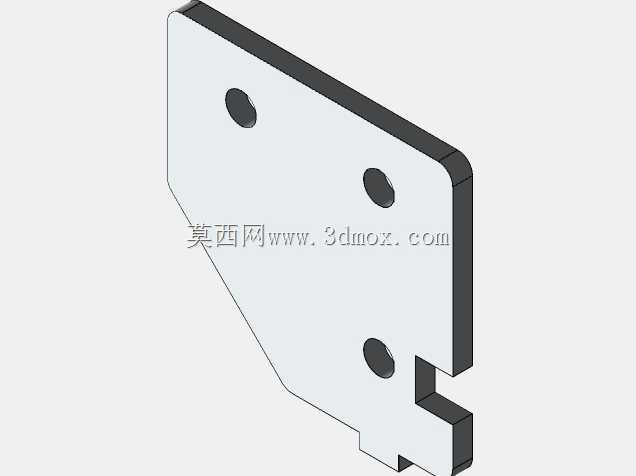

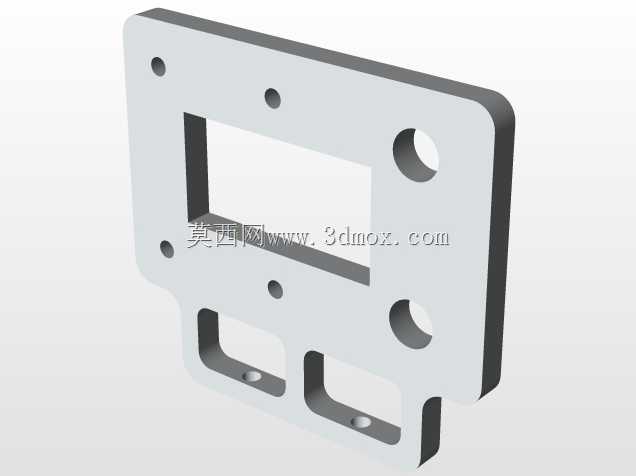

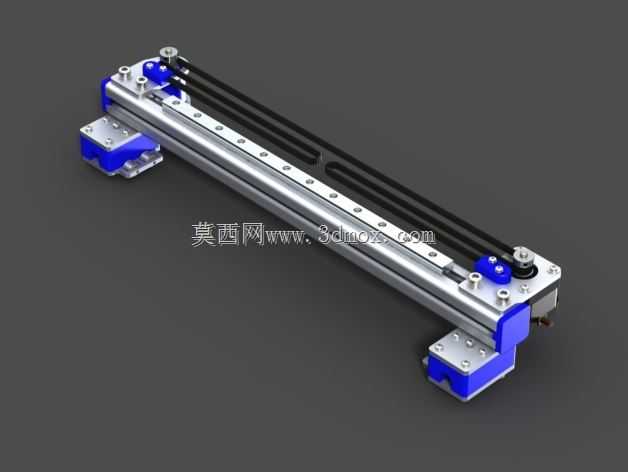

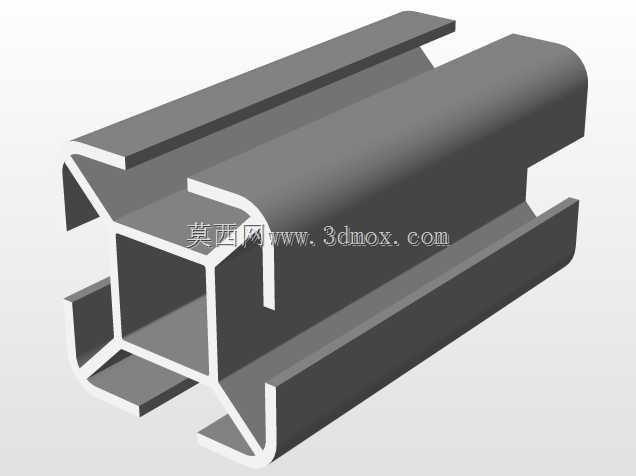

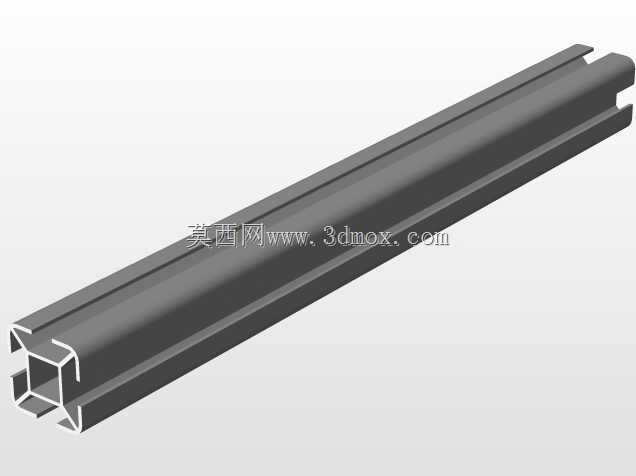

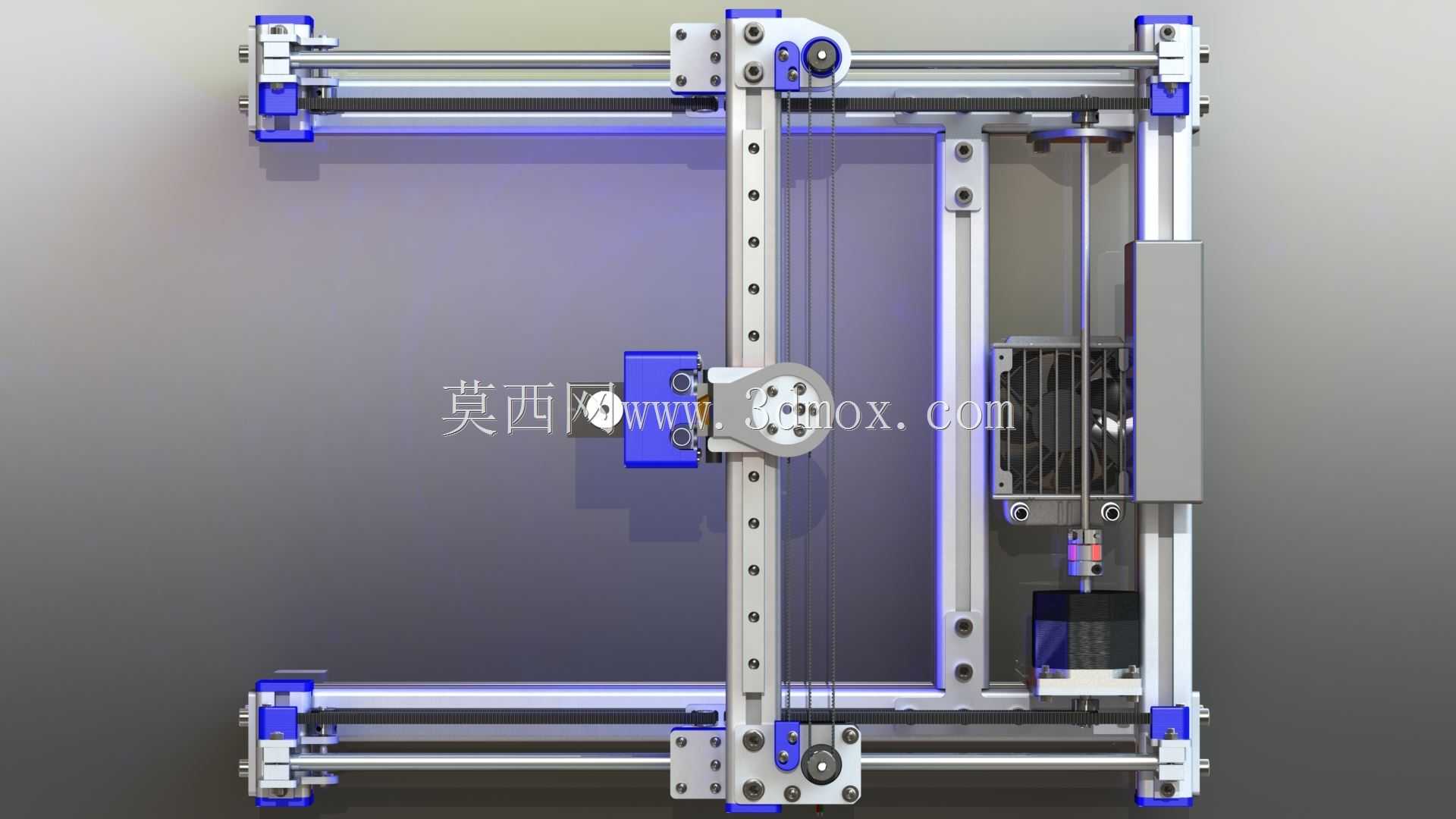

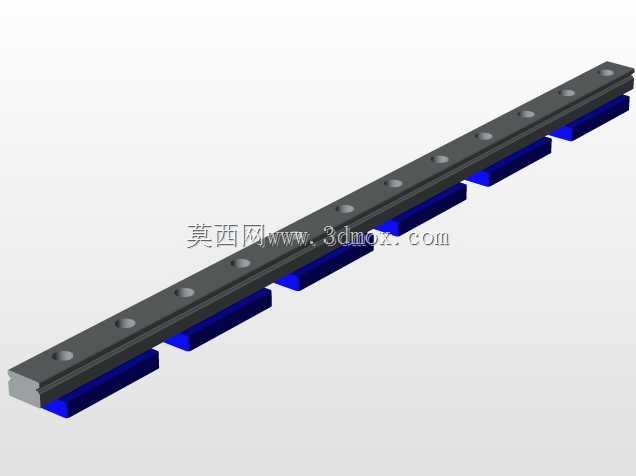

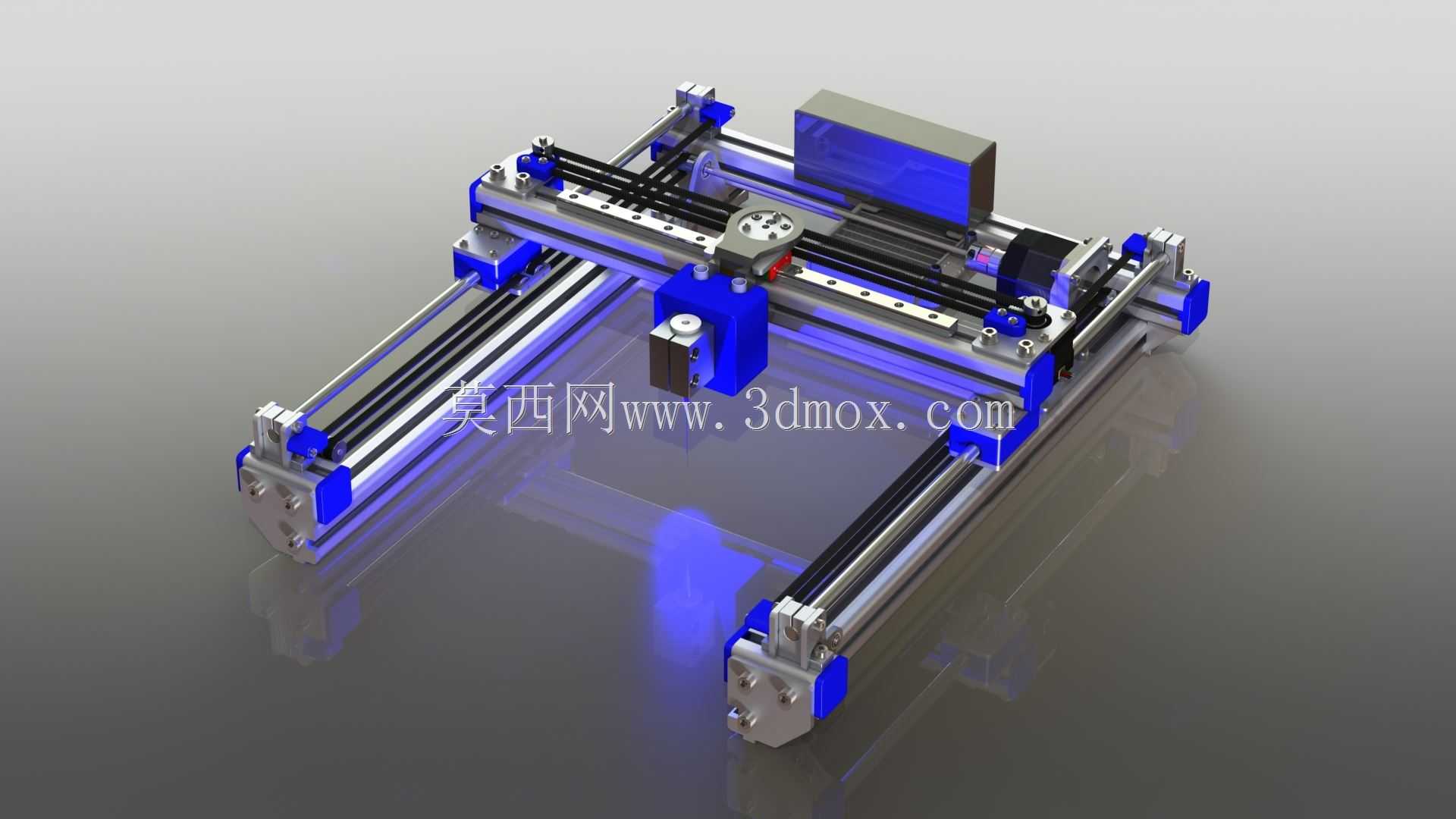

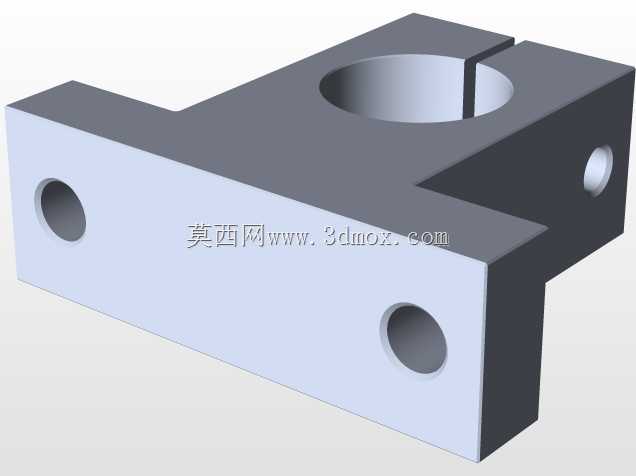

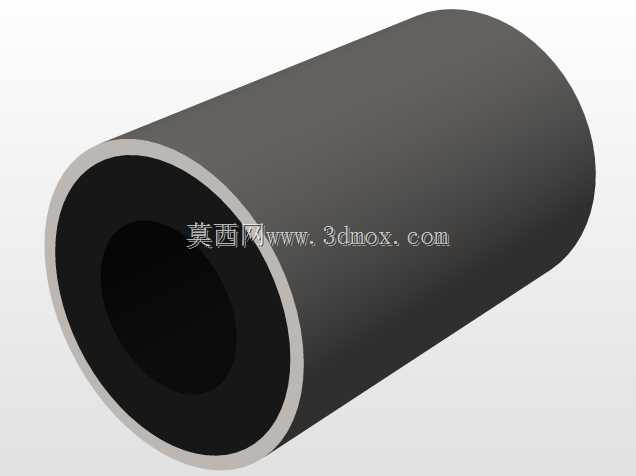

机架整体采用双横梁跨接的龙门式布局，两侧平行布置的线性导轨作为Y向运动的支撑基础，横跨在两侧导轨上的横梁搭载X向运动模组，激光发射与聚焦组件安装在X向滑台上，通过两个轴向的直线运动配合，即可覆盖整个矩形加工幅面的作业范围，运动路径无冗余结构，传动效率更高。整体框架采用工业铝型材搭配角件连接的结构形式，兼顾结构刚性与组装便捷性，型材本身的槽道结构可灵活调整各部件的安装位置，方便后期根据加工需求拓展幅面或是更换功能组件。

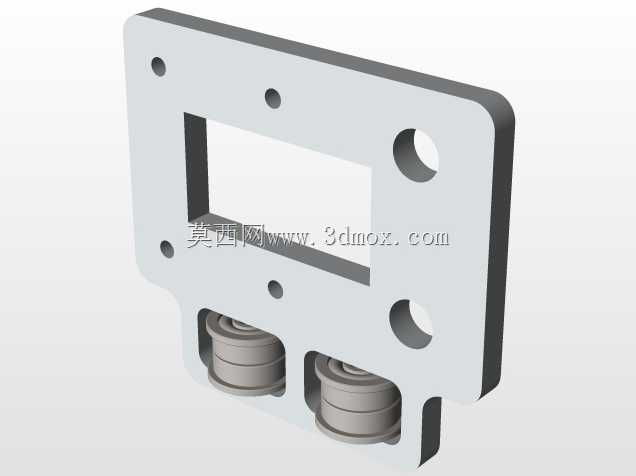

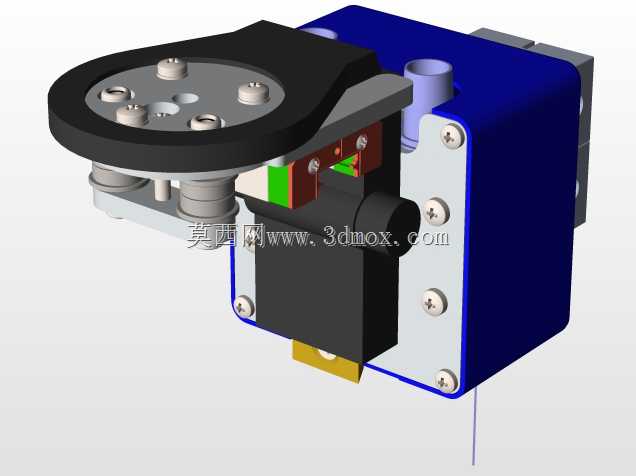

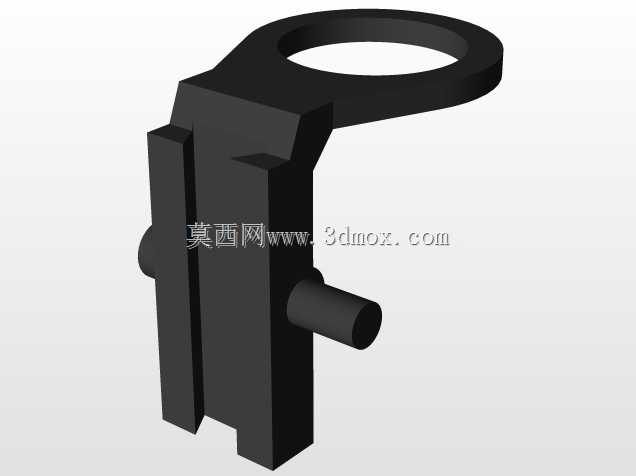

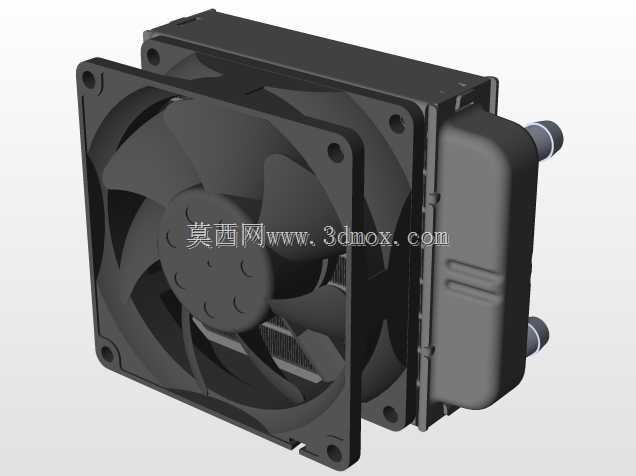

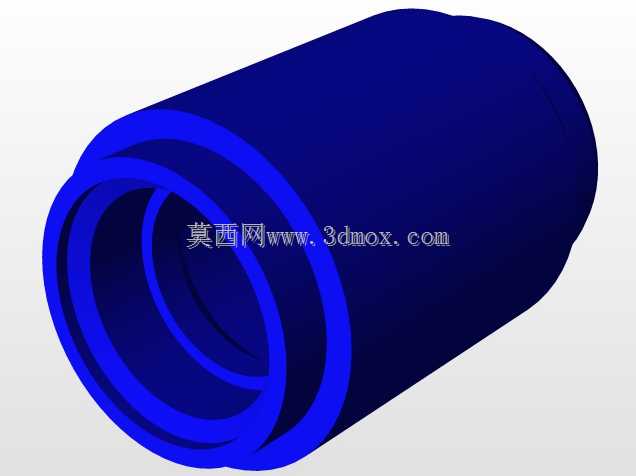

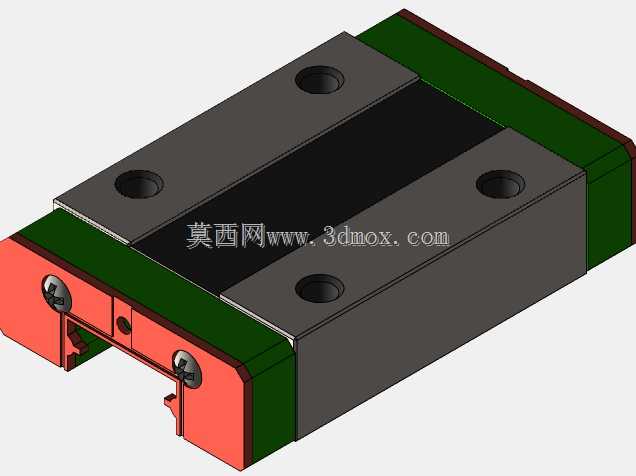

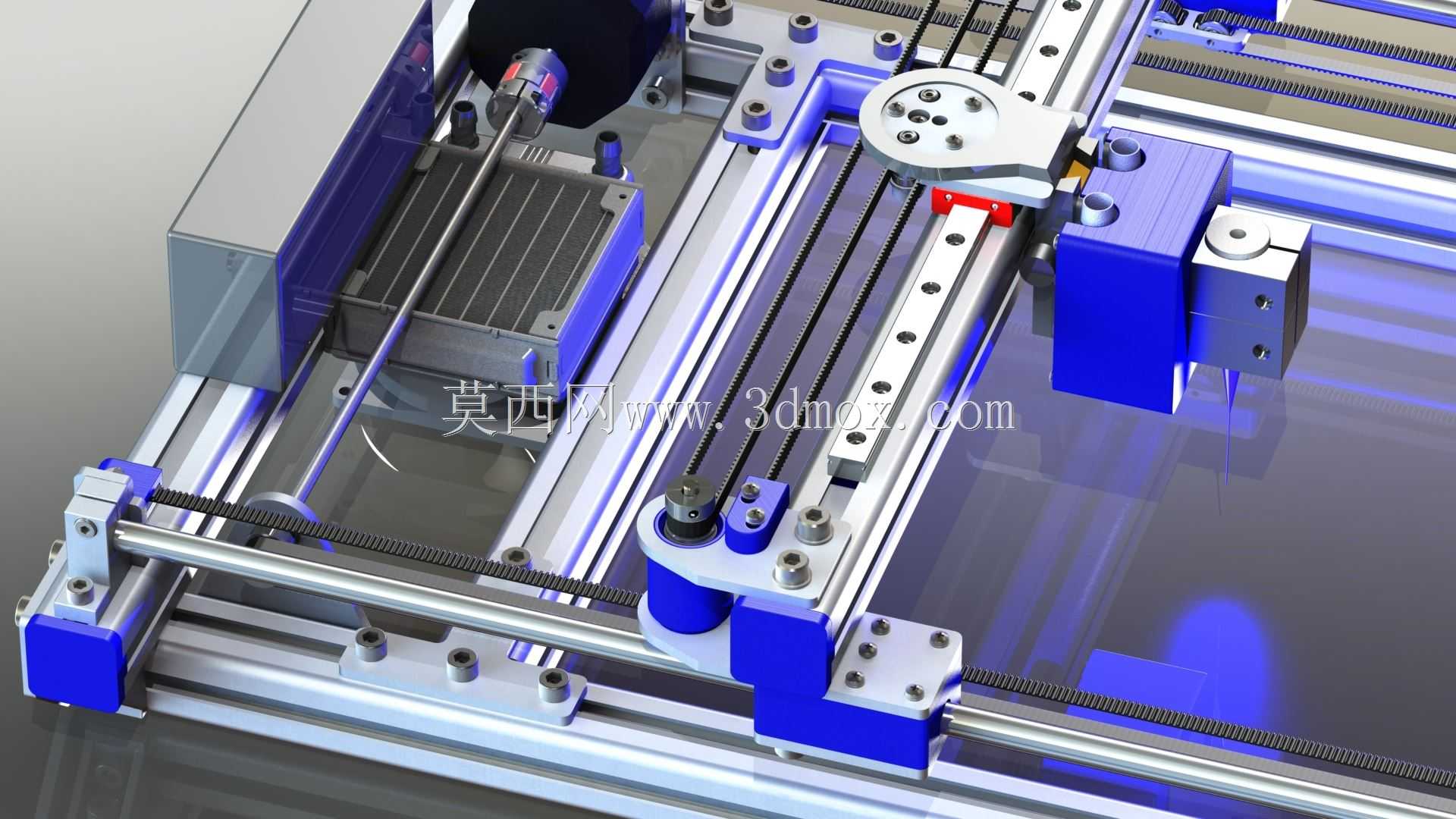

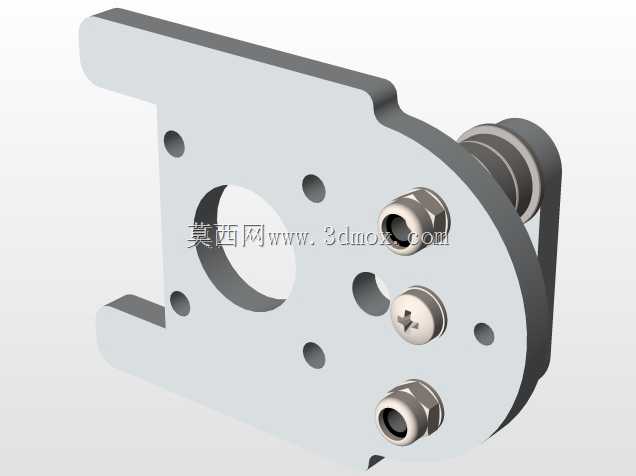

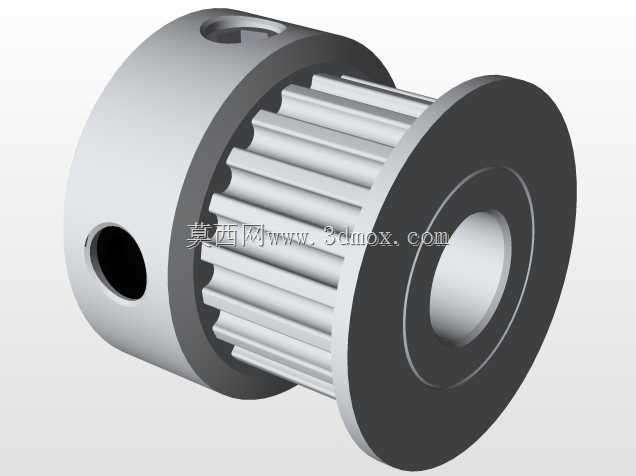

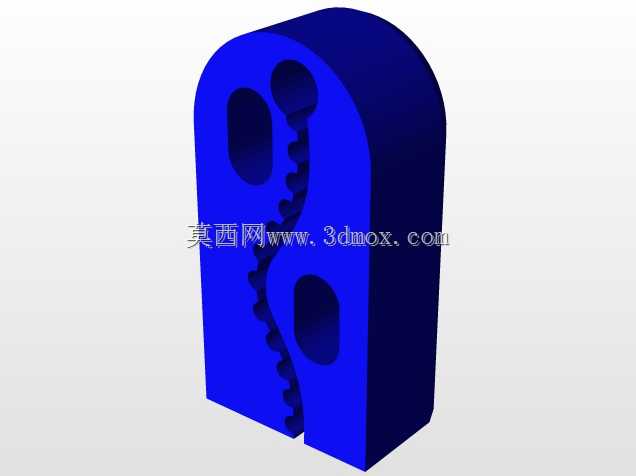

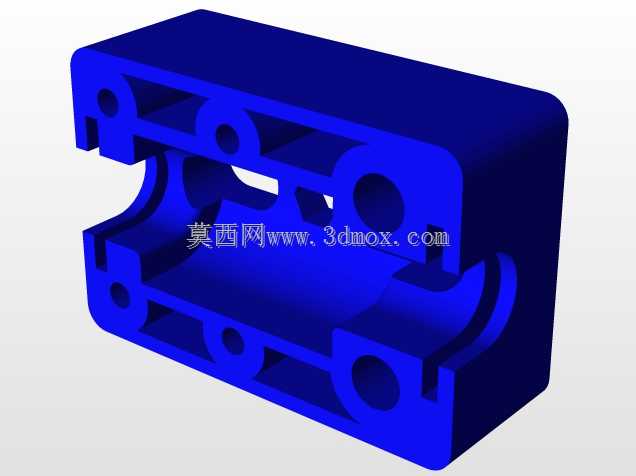

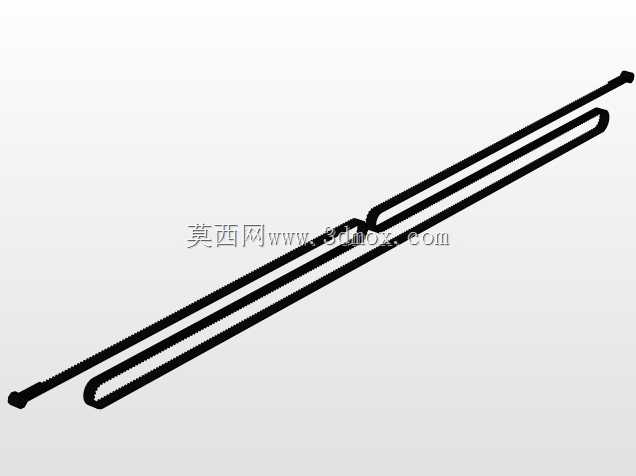

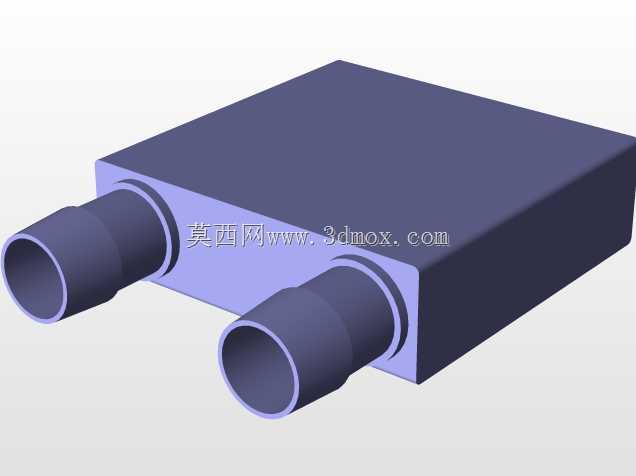

设计过程中优先考虑运动平稳性需求，两侧Y向导轨采用平行度校准结构，保证横梁运动过程中无卡滞、无偏斜，X向传动组件与Y向传动组件采用同规格的线性导向结构，保证两个轴向的运动精度一致性，滑台部分预留了激光头、聚焦镜、散热组件的安装位，走线槽沿型材槽道内嵌布置，避免运动过程中线缆拖拽干涉运动路径。机架底部预留了工作台安装的基准面，可根据加工需求搭配蜂窝工作台、条形工作台或是夹具平台，适配不同材质的装夹需求。

从安装边界来看，机架整体采用方正的矩形外轮廓，无外凸的冗余结构，可直接放置在常规工作台面使用，底部预留的调平脚安装位可适配不平整的放置台面，保证导轨安装基准的水平度；各运动轴的行程预留了足够的安全余量，两端设置了硬限位安装位，避免运动超程造成设备损坏，整体结构紧凑，维护便捷，组装难度低，既可以作为小型商用加工设备的基础机架，也可作为DIY爱好者搭建自用雕刻设备的参考结构，各部件的连接位置均采用标准化连接件，替换配件获取便捷，后期改造成本较低。
