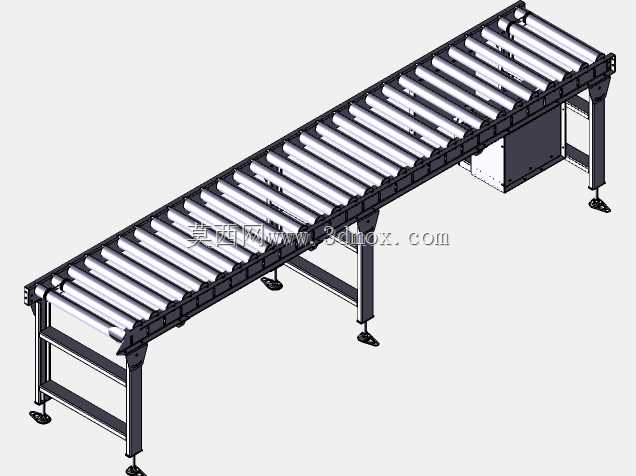

带传动辊道物料输送设备结构设计

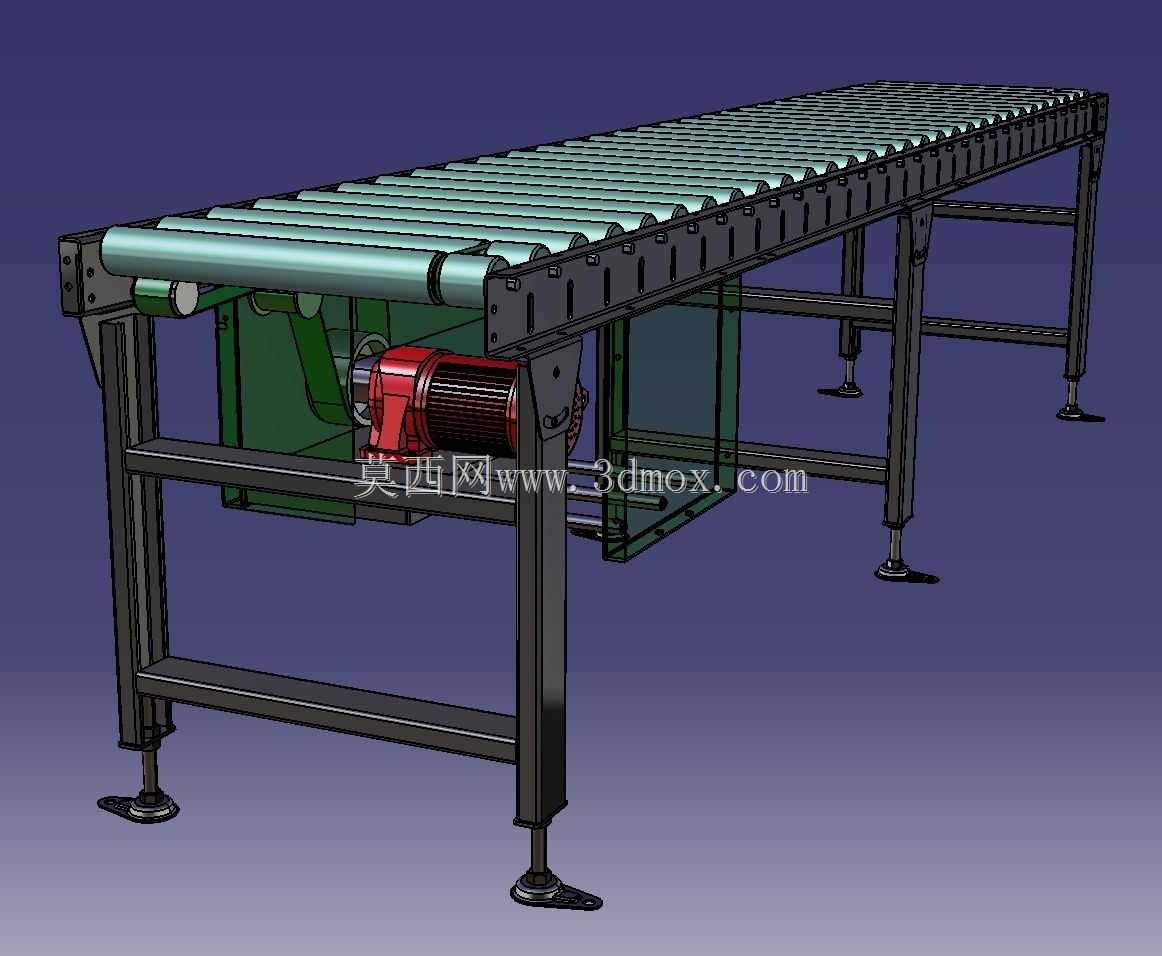

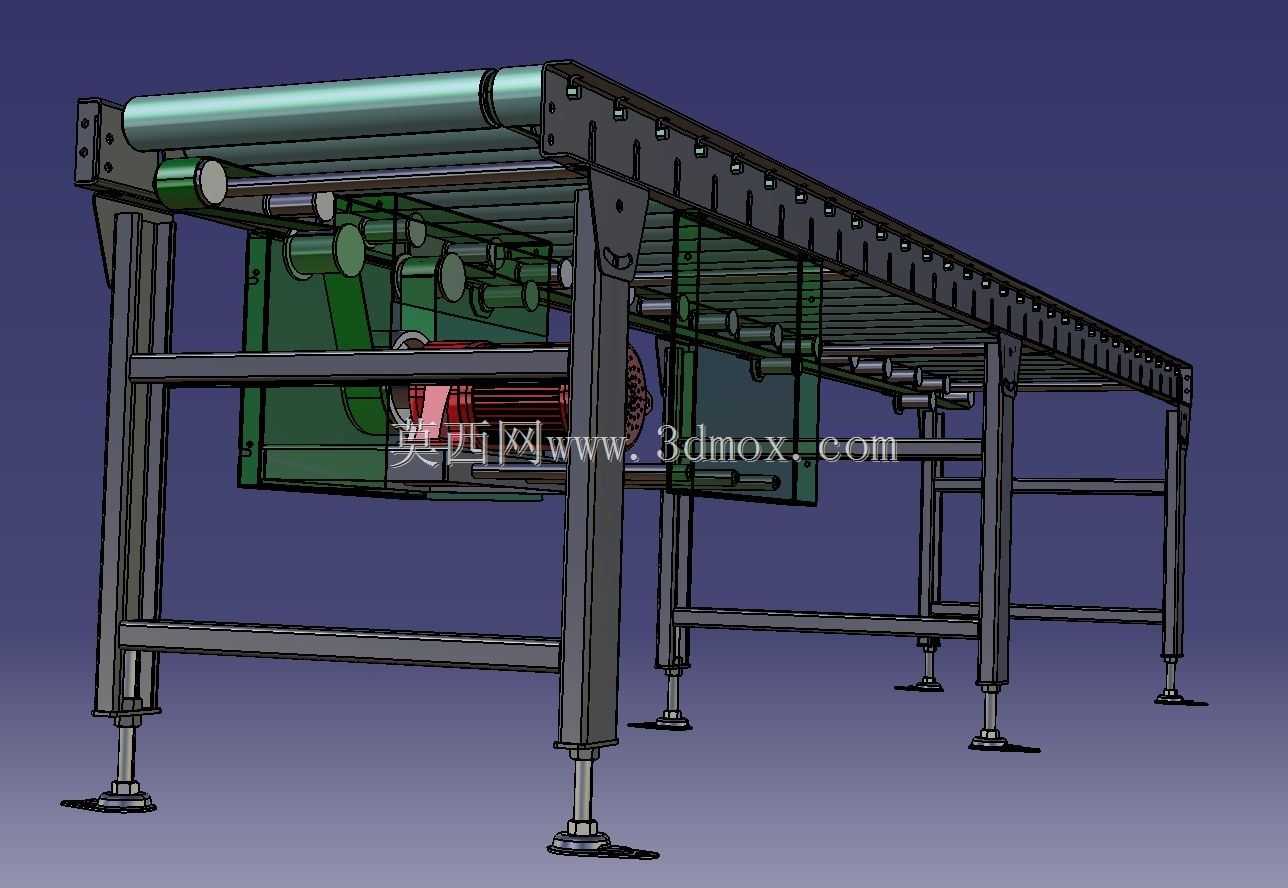

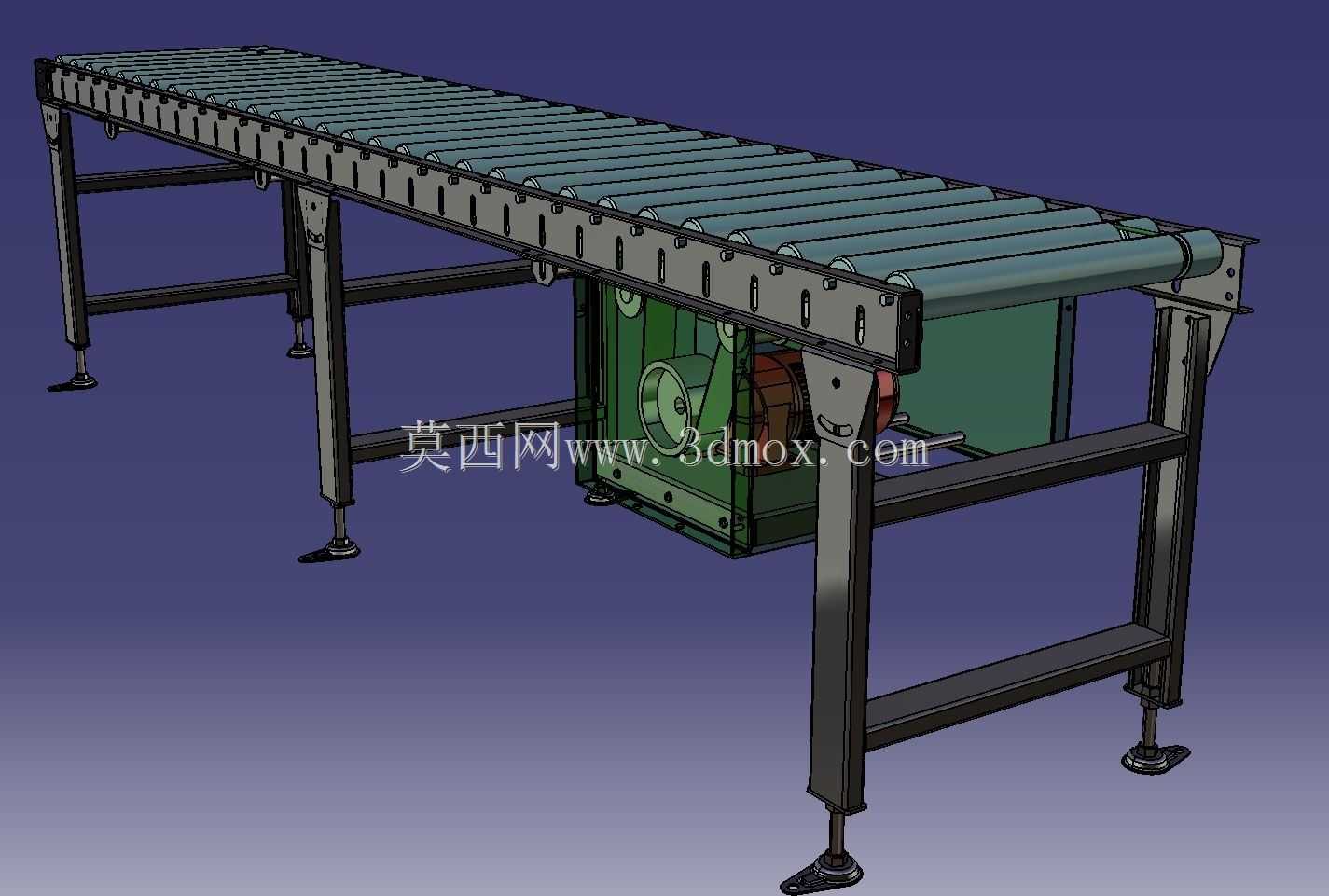

这款带传动辊道输送设备，主要面向生产制造车间的连续化物料转运场景，可广泛适配电商仓储分拣线、汽配零部件加工流水线、家电组装生产线、包装成品转运工段等多种作业环境，承担箱体类、托盘类、规整硬质包装件的水平方向长距离或工位间短距离输送任务，能够衔接不同生产工序的物料流转需求，替代传统人工搬运模式，大幅降低车间内物料转运的人力投入，同时提升生产节拍的连贯性与稳定性。设备采用单电机集中驱动的带传动结构设计，驱动单元布置在机架侧部的防护壳体内，通过传动带将动力传递给每一根平行排布的辊筒，依靠辊筒转动时与物料底面的摩擦力带动物料平稳前行，相比单辊独立驱动的结构，这种集中带传动的设计大幅降低了驱动部件的采购与后期维护成本，传动带的张紧结构预留了调节余量，可在长期使用出现松弛后快速调整张紧度，保障动力传递的稳定性。机架部分采用标准化型钢焊接拼装结构，整体框架做了横向与斜向的加强筋设计，保障长距离布置时的结构刚性，不会因长期承载重物出现框架变形问题；底部配置可调节的支撑脚杯，能够适配车间地面不平整的安装场景，通过调节脚杯高度可以快速校准整线的水平度，避免因机架倾斜导致物料输送过程中出现跑偏、卡滞问题，同时脚杯的防滑底座可以增大与地面的摩擦力，避免设备运行过程中出现位置偏移。设备的辊筒采用等间距平行排布设计，辊筒间距根据常规输送物料的最小底面尺寸设定，可避免小件物料卡入辊筒间隙，辊筒表面做了光滑防锈处理，既可以减少物料输送过程中的底面剐蹭，也能降低长期使用后的锈蚀损耗。侧部的驱动单元设置了半封闭防护外罩，既可以避免生产过程中的灰尘、碎屑落入传动结构造成部件磨损，也能防止作业人员误触传动部件引发安全隐患，防护罩采用快拆结构设计，日常维护时无需复杂工具即可快速拆卸，完成传动部件的检查、润滑与更换作业。在安装边界上，设备可根据车间实际的工位布局需求，多段拼接延长输送距离，也可搭配转弯辊道、顶升移栽机构实现多方向的物料流转，单段设备的机架高度可根据对接的生产设备作业高度做适配调整，能够与各类加工机床、包装设备、分拣设备的出料口高度精准匹配，无需额外增设过渡转接平台，减少物料转接过程中的跌落磕碰风险。整体结构设计兼顾了运行稳定性、维护便捷性与场景适配性，能够满足多数常规生产场景的连续化物料输送需求，结构紧凑不占用过多车间空间，安装调试流程简单，可快速部署投产。
