半自动开关心脏凸轮传动机构

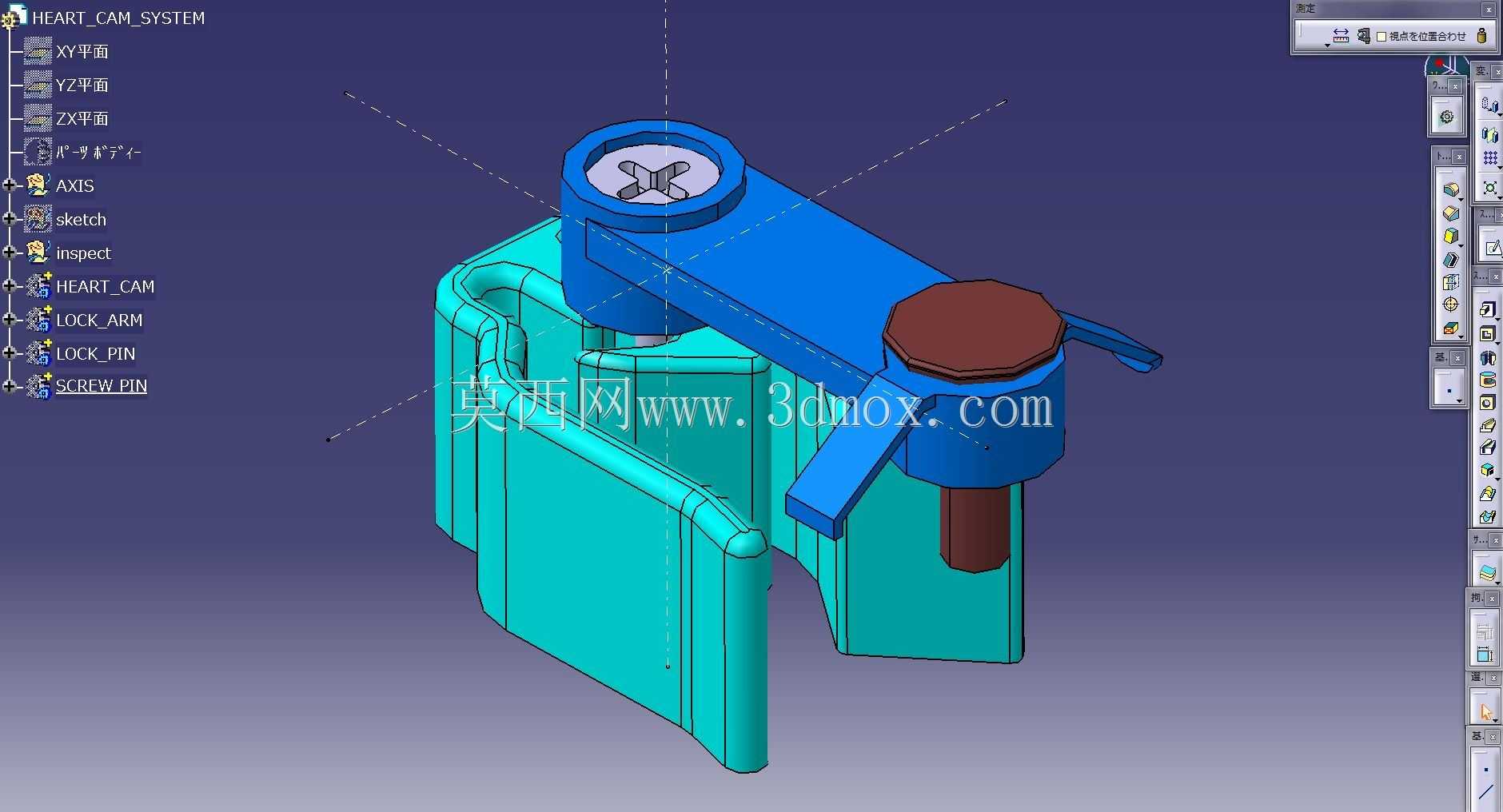

这套凸轮传动结构主要面向小型半自动开关类设备的动作执行场景，常见于需要按固定行程完成按压、锁止、复位循环动作的小型工位装置中，替代传统的弹簧直推式开关结构，解决普通开关动作行程不可控、锁止位置易偏移的问题。从结构布局来看，下部的青绿色基座为整个机构的安装承载主体，基座两侧设置有带导向弧面的安装支脚，安装时可直接卡入对应设备的预设卡槽内，无需额外设计复杂的定位工装，基座的安装面预留有两个沉头孔位，可通过标准紧固件完成与设备基体的刚性连接，整体安装边界控制在紧凑的小尺寸范围内，适配小型手持设备、桌面工位模组的内部安装空间，不会占用过多的设备内部排布空间。上部的蓝色摆臂为动作执行的核心传动件，摆臂一端与带十字槽的顶部转轴配合，转轴下部直接与心脏形轮廓的凸轮件刚性连接，凸轮的轮廓曲线完全按照开关动作的行程需求推导设计：当摆臂绕转轴转动时，凸轮随转轴同步旋转，轮廓面的推程段会推动下部的棕色顶杆完成下压动作，到达轮廓的远休止位置时，顶杆会保持在最大下压行程位置，实现开关的触发锁止，此时摆臂侧方的弹性拨片会卡入基座侧方的定位槽内，避免机构受外力误触复位；当需要解除锁止时，只需轻拨摆臂侧方的拨杆，凸轮继续转动进入回程段，顶杆在内部复位件的作用下回到初始位置，完成整个开关动作循环。设计过程中特意将凸轮的轮廓过渡段做了圆弧修形，避免动作过程中出现刚性冲击，降低机构运行时的噪音与磨损量，摆臂与转轴的配合位置设置有耐磨衬套的安装位，可根据使用频次选择加装不同材质的衬套，提升机构的整体使用寿命。顶杆的伸出端做了倒角处理，方便与下方被触发的开关触点对位，避免长期动作出现顶偏、卡滞的问题。整个机构的运动副全部做了间隙预留设计，常温环境下运行不会出现热胀卡滞的问题，同时各部件的拆分结构充分考虑了装配便利性，所有零件均可通过自上而下的顺序完成装配，无需复杂的工装夹具辅助，适合小批量设备的组装生产需求。
