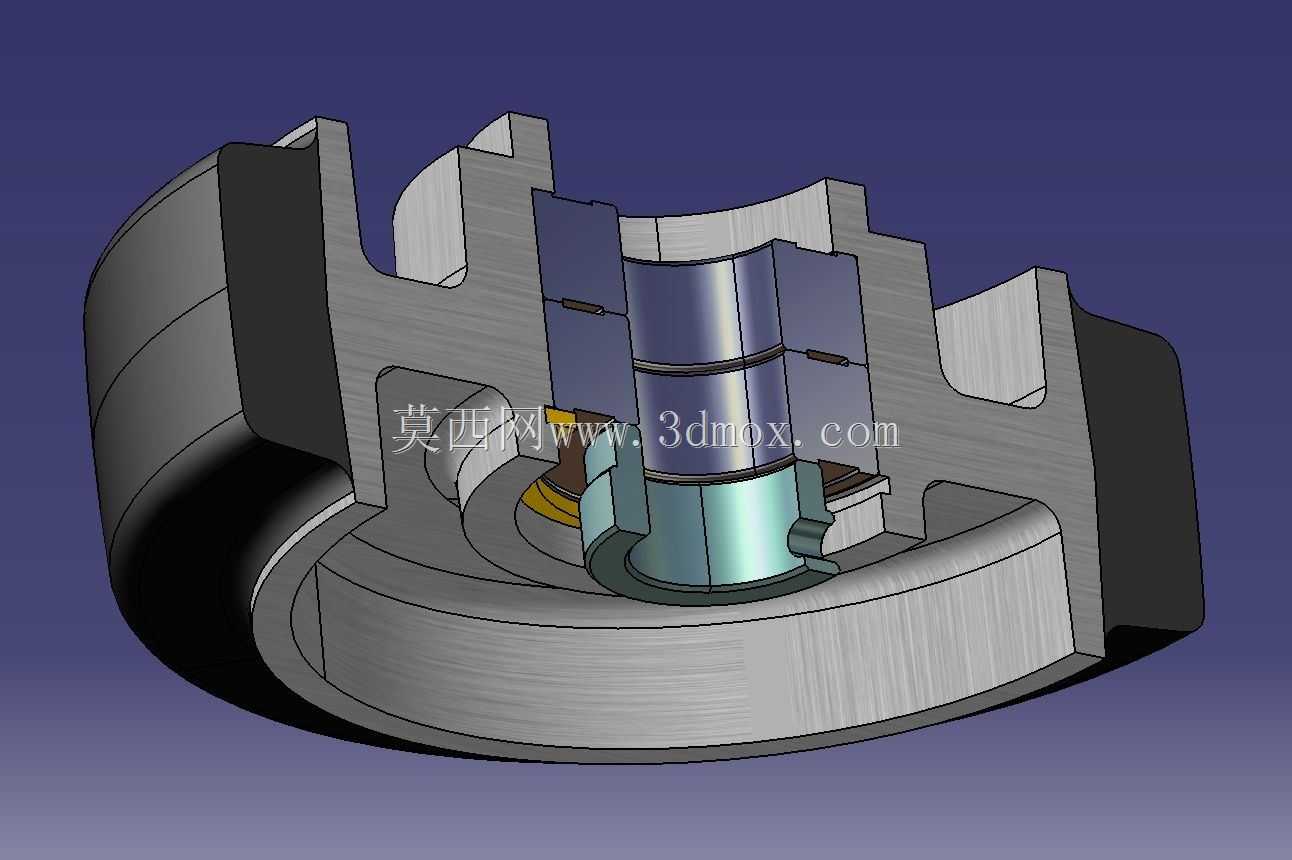

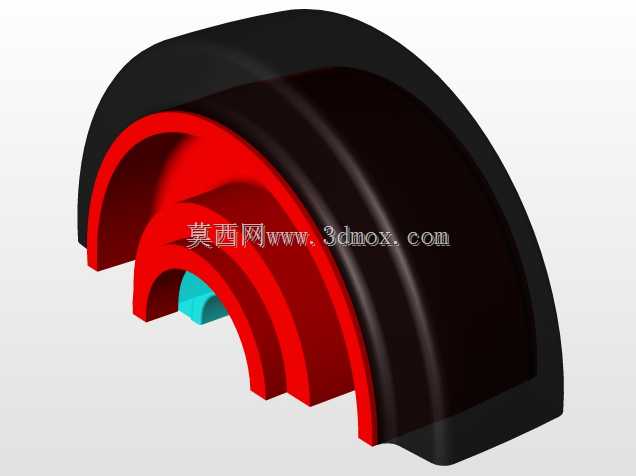

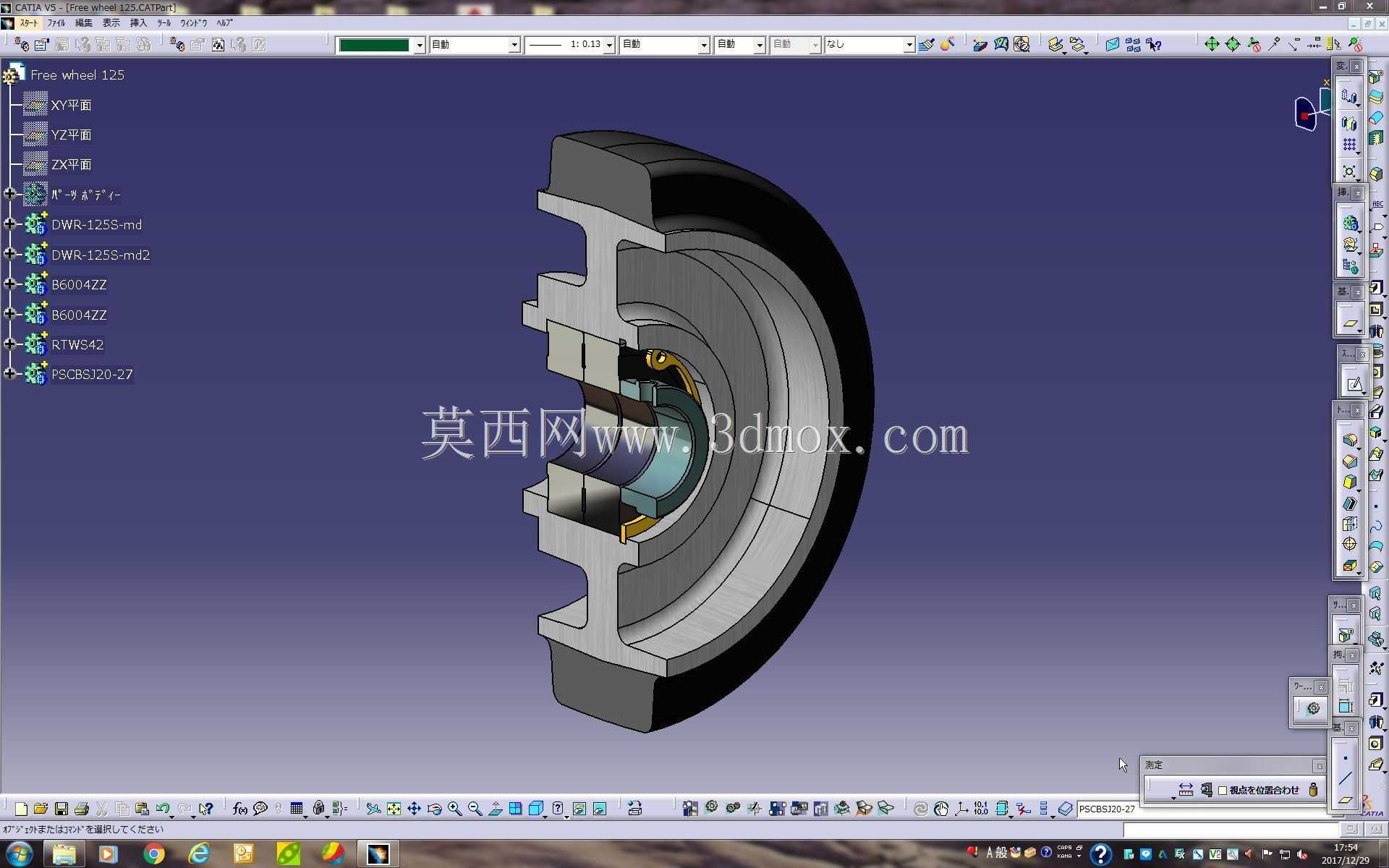

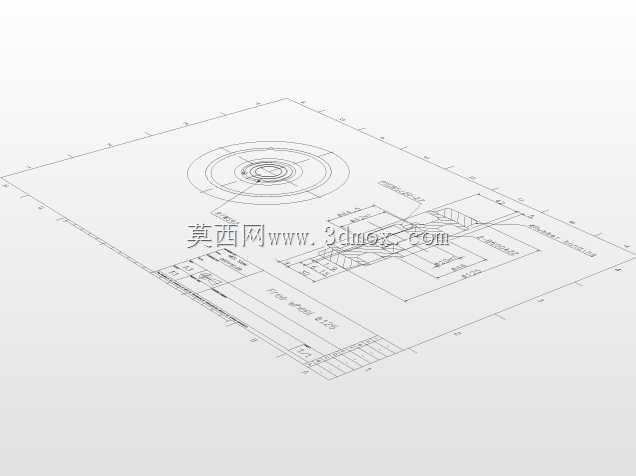

这款125规格自由轮本质为楔块式单向超越离合器,核心应用场景覆盖动力传动系统的单向动力传递、逆止防倒、间歇送进等工况,常见于摩托车启动机构、轻工输送线逆止装置、纺织机械卷取传动单元、机床进给超越机构等场景,可在主动侧转速低于从动侧时自动实现脱开,避免动力反拖损伤原动机,也可在停机状态下防止负载倒转引发设备故障。从结构设计来看,该自由轮采用内外圈分体式装配结构,内圈与传动轴配合、外圈与传动轮毂或从动件连接,中间楔块组件采用异形楔块配合保持架定位,两侧设置密封挡圈与轴承支撑结构,保证楔块工作位置稳定,同时可阻挡外界粉尘、润滑脂泄漏,延长组件使用寿命。设计过程中优先考虑楔块的锁止角度与接触应力,通过调整楔块的偏心轮廓,保证正向传动时楔块楔紧内外圈无滑差,反向转动时楔块快速回落脱离接触,空程阻力控制在极低水平,避免空转阶段的过度磨损与发热。安装边界方面,该自由轮内孔适配常规直径的传动轴,外圈外径与安装座孔采用过渡配合,轴向通过挡圈或轴肩定位,安装时需注意内外圈的同轴度公差,同轴度偏差过大会导致楔块受力不均,出现局部磨损过快、锁止失效等问题,同时装配前需在楔块与滚道接触面涂抹指定牌号的润滑脂,降低初期磨合阶段的接触磨损。实际选型应用时,需匹配传动系统的额定传递扭矩、最高工作转速、内外圈允许的安装公差,不可超扭矩工况使用,否则会出现楔块压溃、滚道点蚀等失效形式;针对频繁正反转切换的工况,还需校核楔块的疲劳寿命,预留足够的安全系数。该结构的三维建模过程中,对楔块的轮廓曲面做了精确拟合,还原了楔块与内外圈滚道的接触线位置,同时保留了保持架、密封件、挡圈等细节结构,可直接用于装配干涉校验、运动仿真分析,也可作为同规格自由轮改型设计的基础参考模型,帮助设计人员快速完成周边安装结构的匹配设计,减少重复建模工作量。
