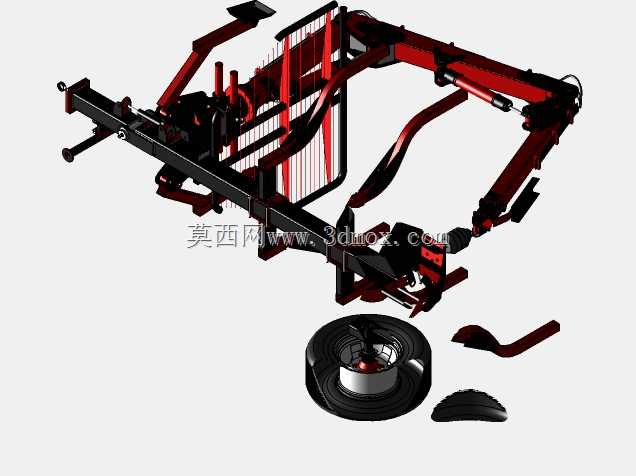

带液压抓取臂的林区原木转运拖车

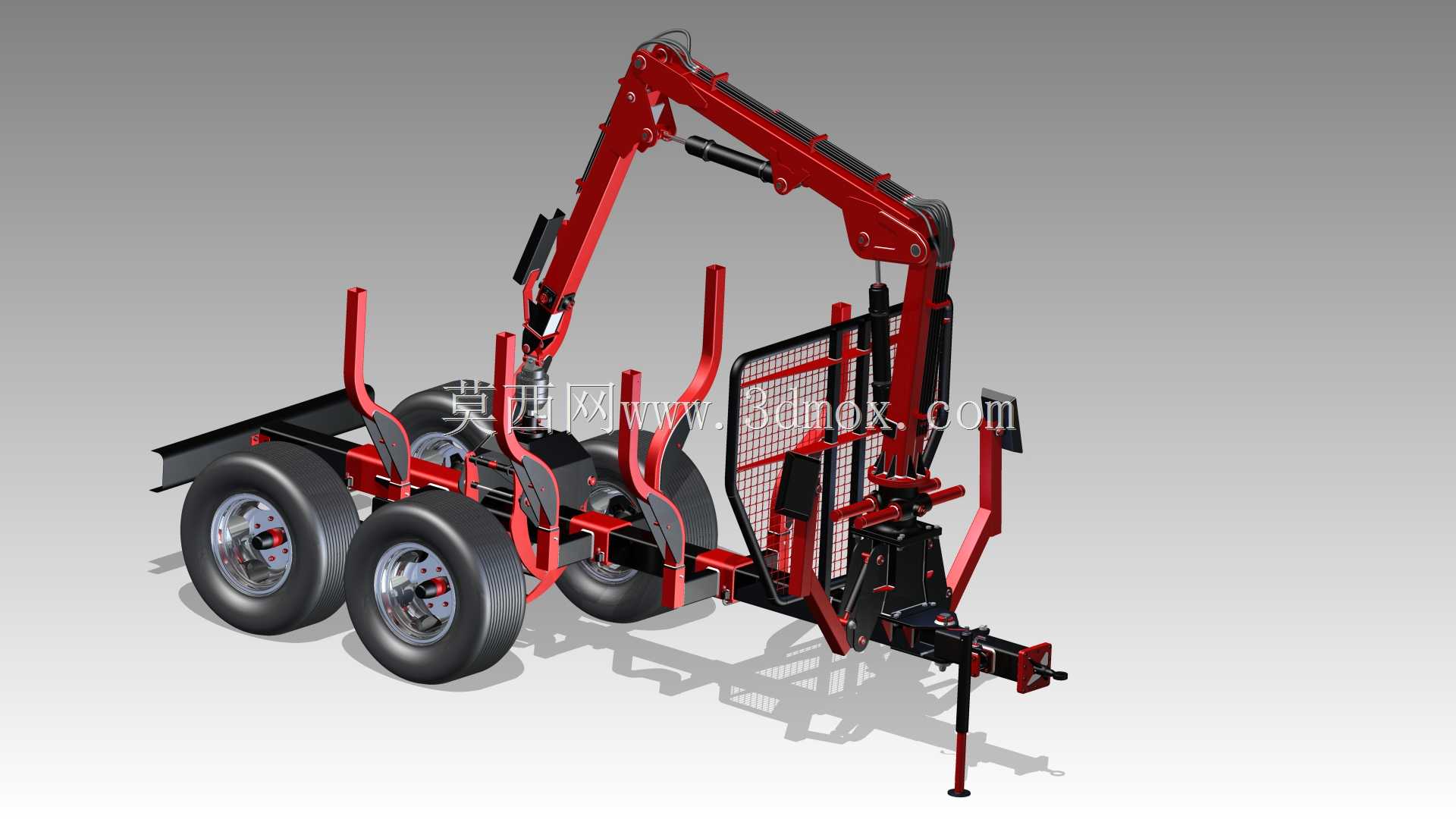

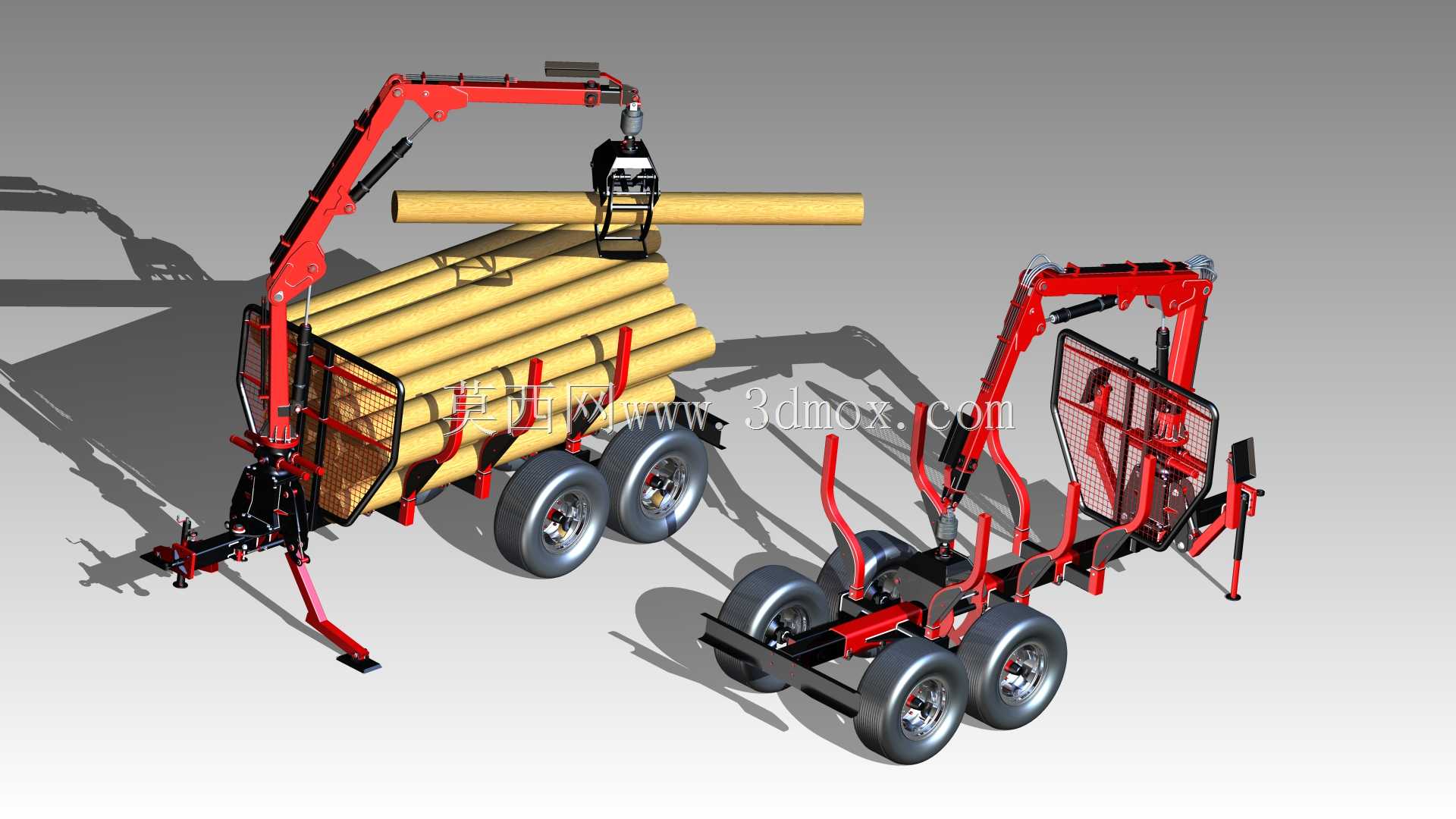

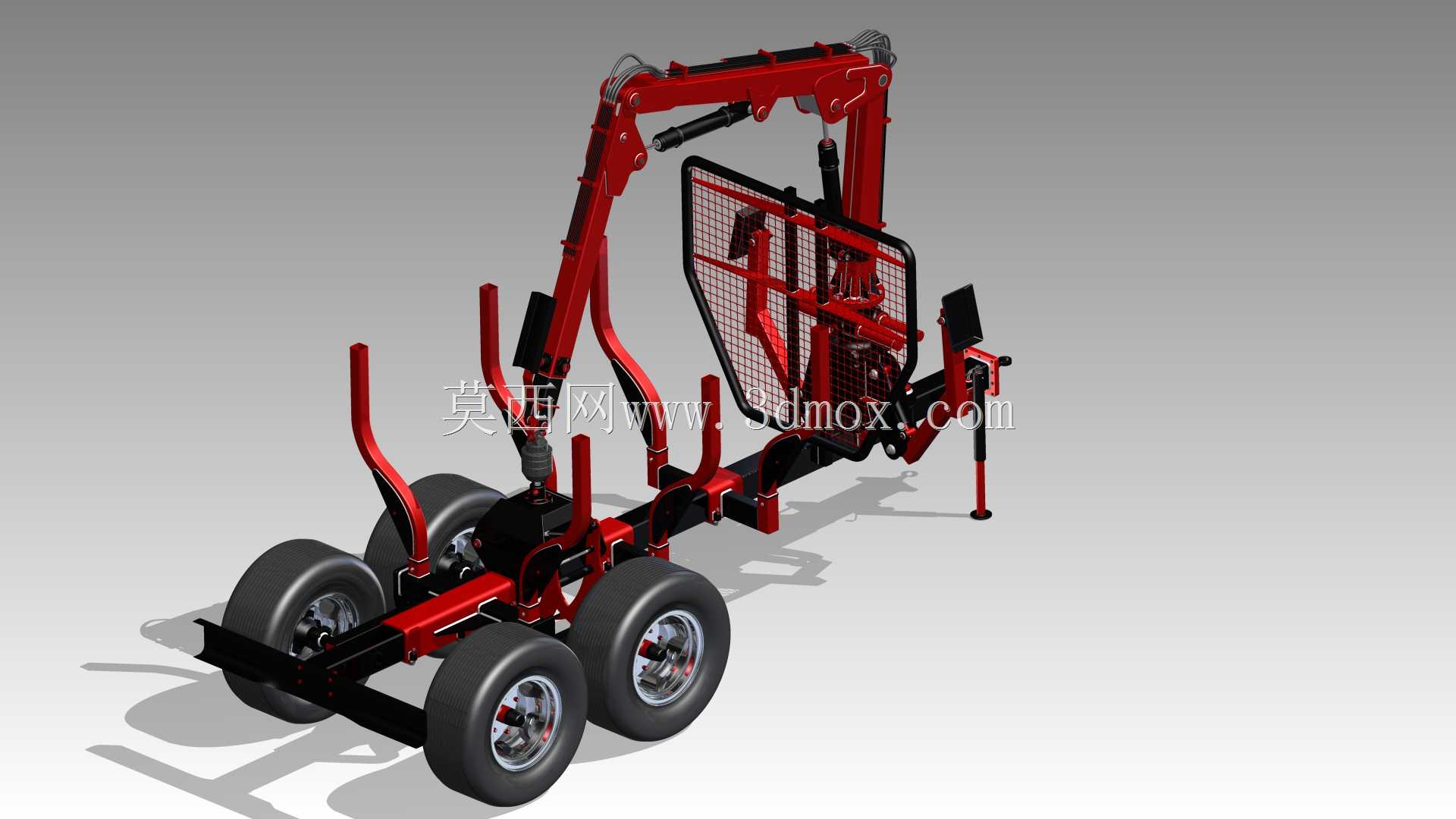

这款林区作业用拖挂设备，主要适配山地丘陵林区的木材短距离转运场景，可直接挂载于常规农用拖拉机后方，解决林间伐区木材收集点到林间通路接驳点的转运难题，适配坡度不超过25度的非硬化林间作业面，无需额外修建专用作业通道即可开展作业。设备核心功能集成了原木抓取、装载固定、越野转运三大模块，无需额外配套装载机即可独立完成从地面抓取原木到整车固定运输的全流程作业，大幅降低林区零散木材收集的人力投入与设备配套成本。设备的设计思路围绕林区复杂作业环境展开，整体采用低重心布局，行走系统配置双轴双排充气越野轮胎，单轮承载匹配满载木材时的轴荷分配，接地比压控制在林间松软土质可承受范围内，避免作业时出现陷车问题；底盘主梁采用高强度矩形钢管焊接结构，预留与拖拉机后悬挂的标准挂接接口，挂接位置高度适配多数农用拖拉机的后悬挂安装尺寸，无需改装拖拉机即可完成快速挂接。搭载的折叠式液压抓取臂采用多关节铰接设计，臂架伸展后最大作业半径可覆盖拖车两侧3米范围的地面区域，抓具采用对开式夹爪结构，可适配直径15cm至50cm的原木抓取，夹爪内侧设置防滑棘齿，抓取湿滑原木时不会出现滑脱问题；臂架折叠后可完全收纳于拖车侧方的固定支架内，收纳状态下不会超出拖车整体宽度边界，满足林区窄路通行的尺寸要求。装载区域采用竖向栏架加侧向挡网的组合结构，栏架间距经过优化，可同时容纳不同径级的原木堆叠，栏架上部设置可调节的捆扎挂点，配合紧绳装置可将堆叠的原木完全固定，避免转运过程中原木滚落；拖车尾部设置可翻转的支撑支腿，在装卸作业时支腿落地可分担臂架作业时的倾覆力矩，保证整车在抓取重物时的稳定性，支腿收起后通过插销固定，不会影响行驶时的通过性。整体外形尺寸在收纳状态下长度控制在4.5米以内，宽度2.2米，高度2.3米，可顺利通过林间多数预留的集材道，转弯半径适配拖拉机的转向特性，在狭窄林间空地即可完成掉头作业；液压系统接口与拖拉机后输出液压端口匹配，直接取用拖拉机的液压动力即可驱动臂架所有动作，无需额外配置独立动力单元，进一步压缩了设备的制造成本与维护难度。
