蜗轮蜗杆差速调节传动机构

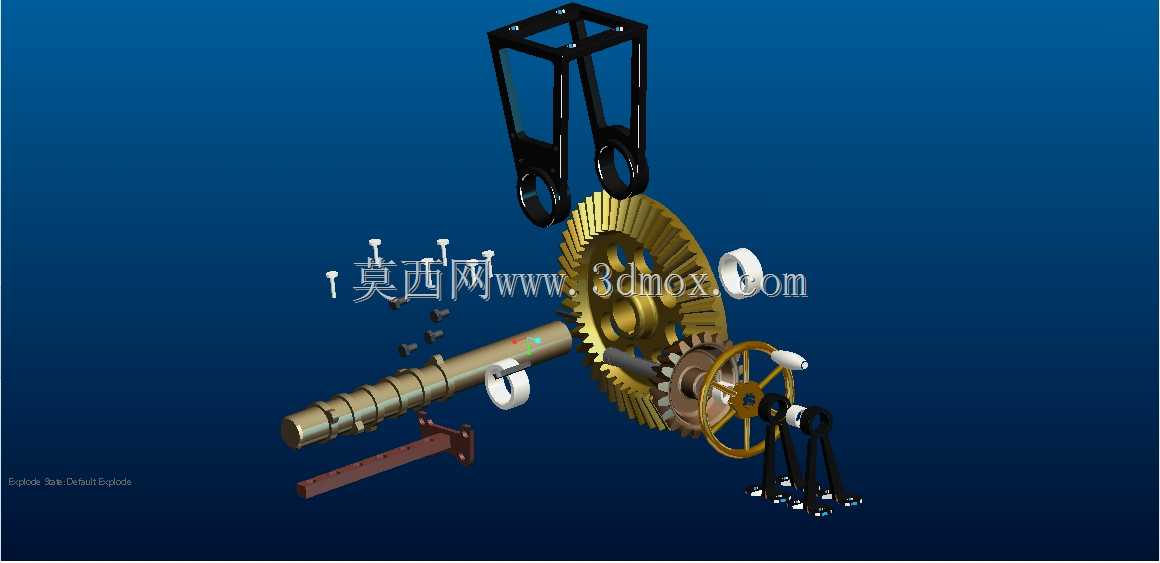

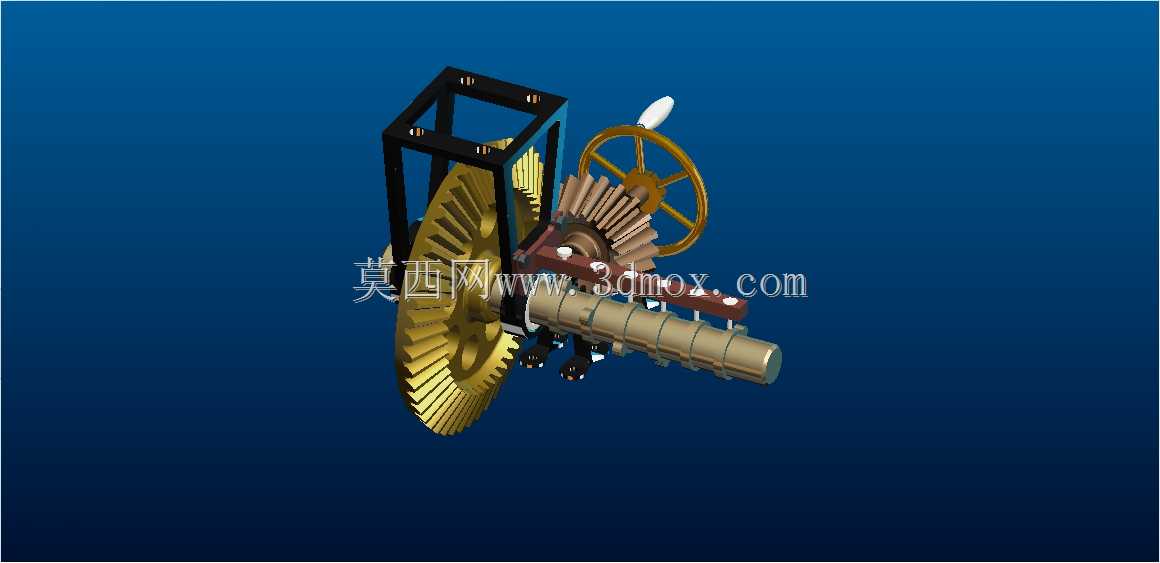

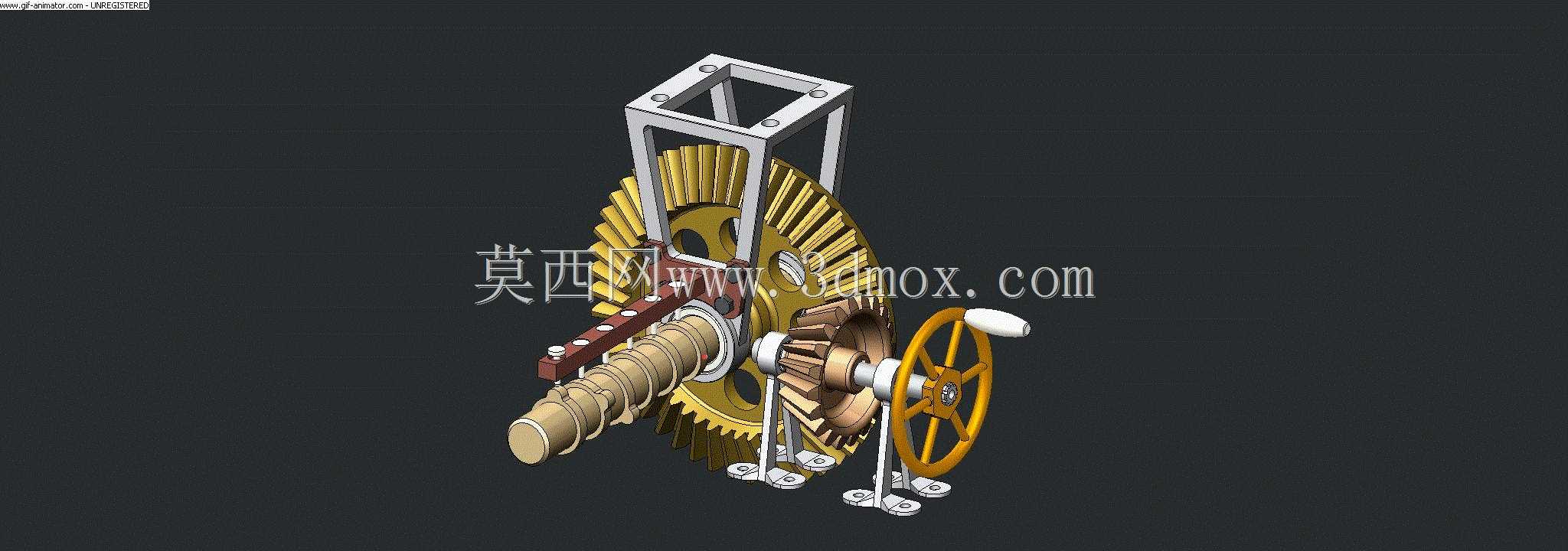

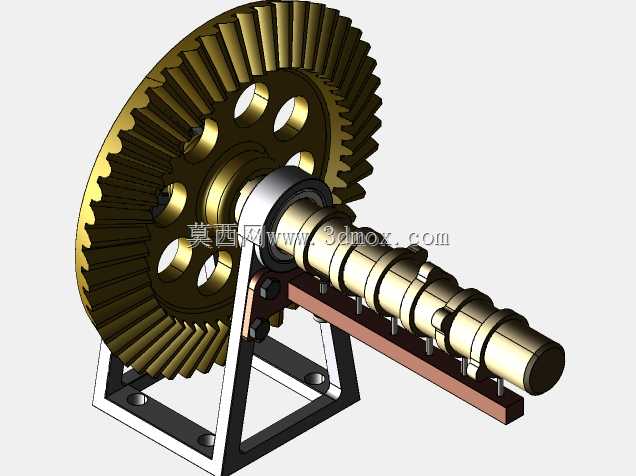

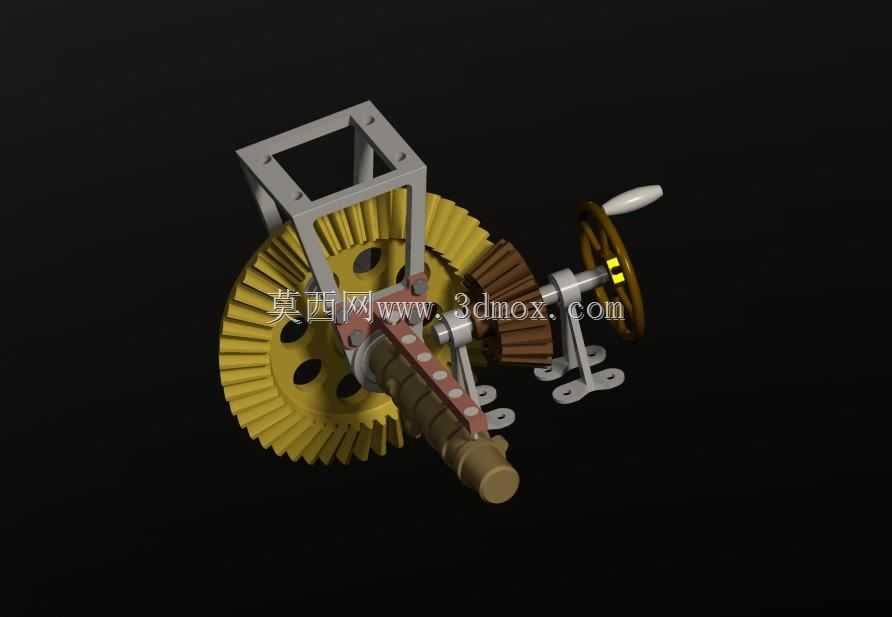

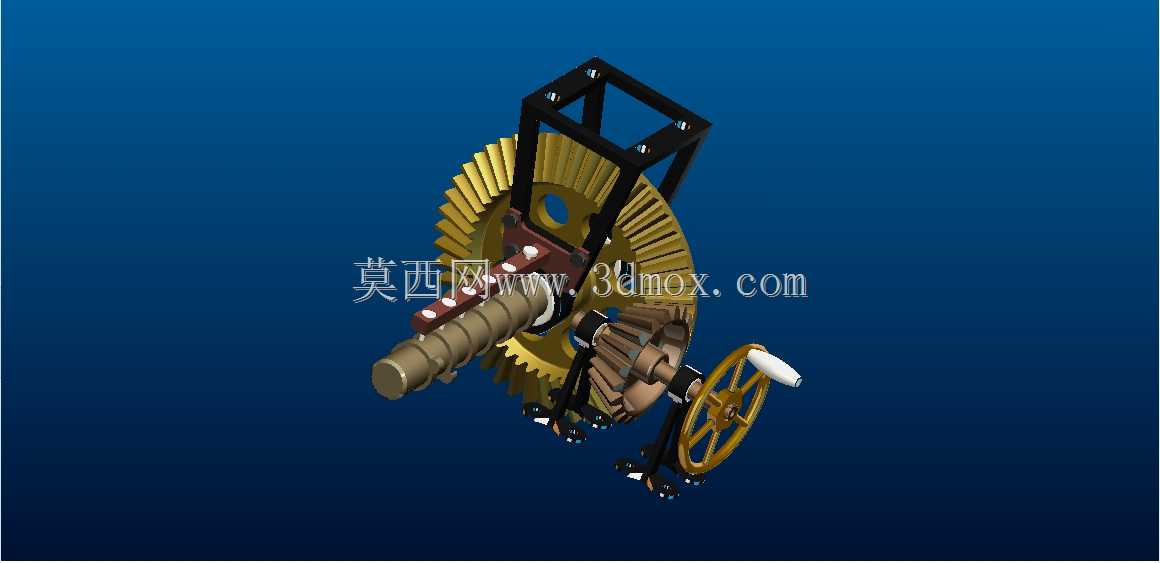

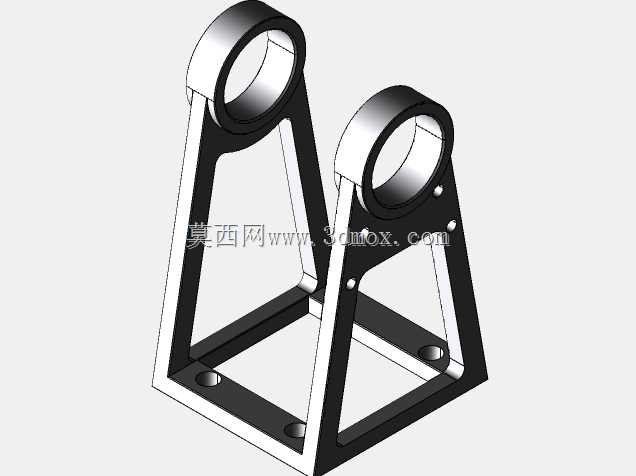

该传动机构核心采用蜗轮蜗杆配合锥齿轮组的复合传动结构，主要应用于需要大传动比减速、换向传动且具备手动微调功能的工业设备场景，常见于小型输送线的张紧调节工位、轻工机械的进给微调单元、教学演示用传动实验台以及小型专用设备的手动操作端，能够在空间受限的安装环境下实现垂直交错轴之间的动力传递，同时通过手轮输入实现低速大扭矩的输出调节。整套机构的功能设计围绕减速增扭、传动自锁、手动微调三个核心方向展开，输入端的手轮采用防滑轮辐结构，操作人员转动手轮时，动力首先传递至同轴的小锥齿轮，通过锥齿轮的正交啮合将动力换向传递至蜗杆轴，蜗杆与大直径蜗轮啮合实现一级大减速比传动，蜗轮轴可作为最终动力输出端连接负载，同时蜗轮蜗杆结构自带反向自锁特性，可避免负载端反驱动力带动手轮回转，无需额外加装制动结构即可实现位置锁定。设计过程中重点考量了啮合间隙的可调性，蜗杆轴两端采用立式安装支座支撑，支座上预留腰型调节孔，可通过调整支座位置改变蜗杆与蜗轮的中心距，补偿加工装配带来的啮合间隙，降低传动回程误差；上方的框架式安装支架既作为上部防护结构的安装基座，也可用于固定位置检测元件或限位组件，适配不同设备的加装需求。整套机构的安装边界充分考虑紧凑型设备的布局需求，底部采用四个带安装孔的支脚作为固定接口，可直接通过螺栓固定在设备安装平面上，整体横向安装尺寸适配多数小型设备的侧边安装空间，手轮外伸长度符合人体操作的舒适距离，转动手轮时的操作力经过两级减速放大后，输出端可获得足够的锁紧扭矩，无需借助额外工具即可完成调节操作。齿轮部分的齿形参数经过匹配设计，锥齿轮组采用等模数等压力角设计保证换向传动的平稳性，蜗轮采用铜质齿圈搭配钢制轮毂的组合结构，既保证啮合面的耐磨性能，也控制整体结构重量，蜗杆采用渐开线齿形加工，与蜗轮的啮合重合度高，传动过程噪音低、运行平稳，可满足长期频繁调节的使用需求。
