自走式谷物联合收获机械结构设计

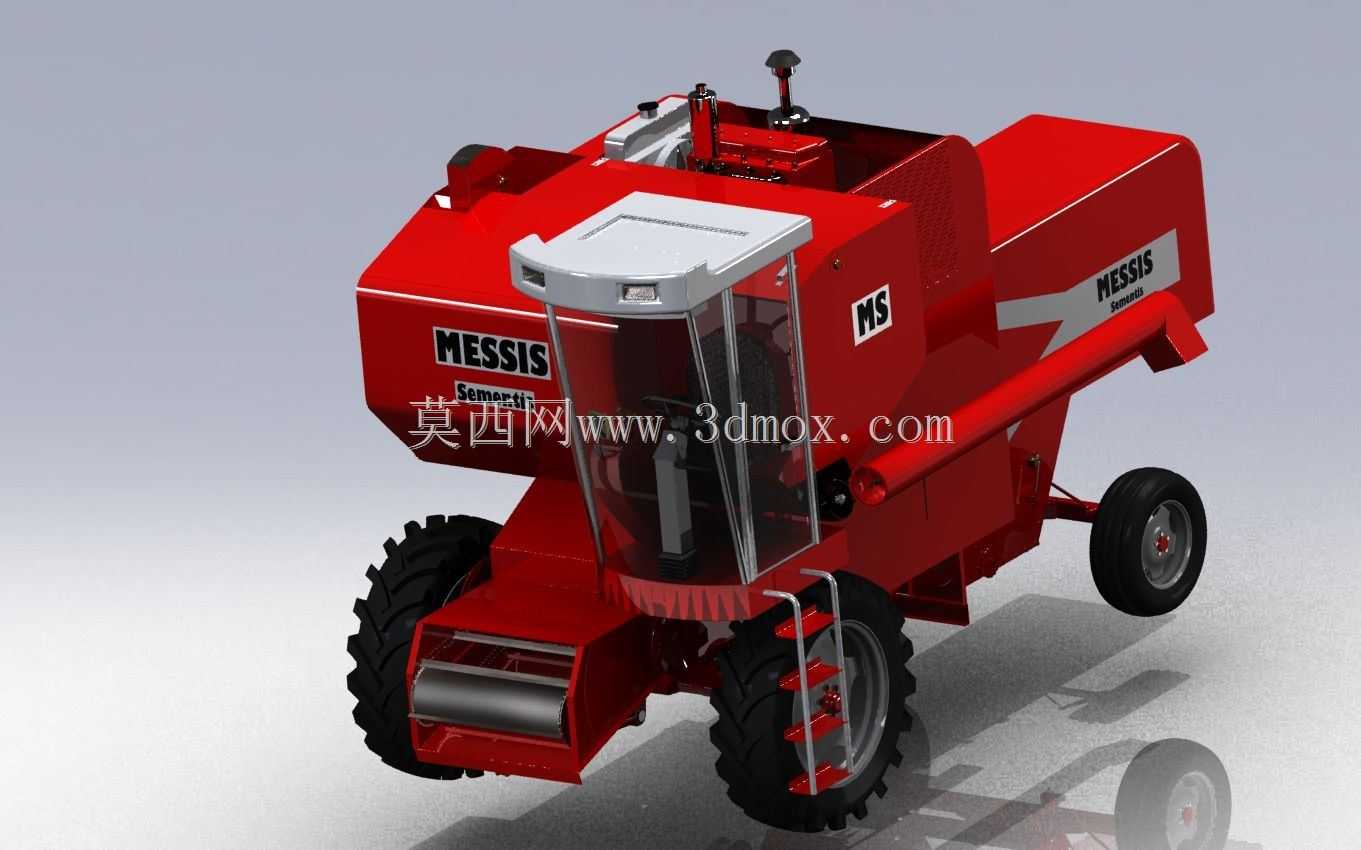

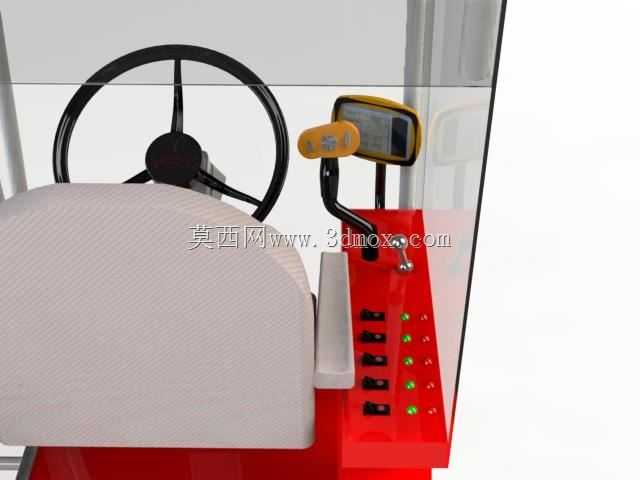

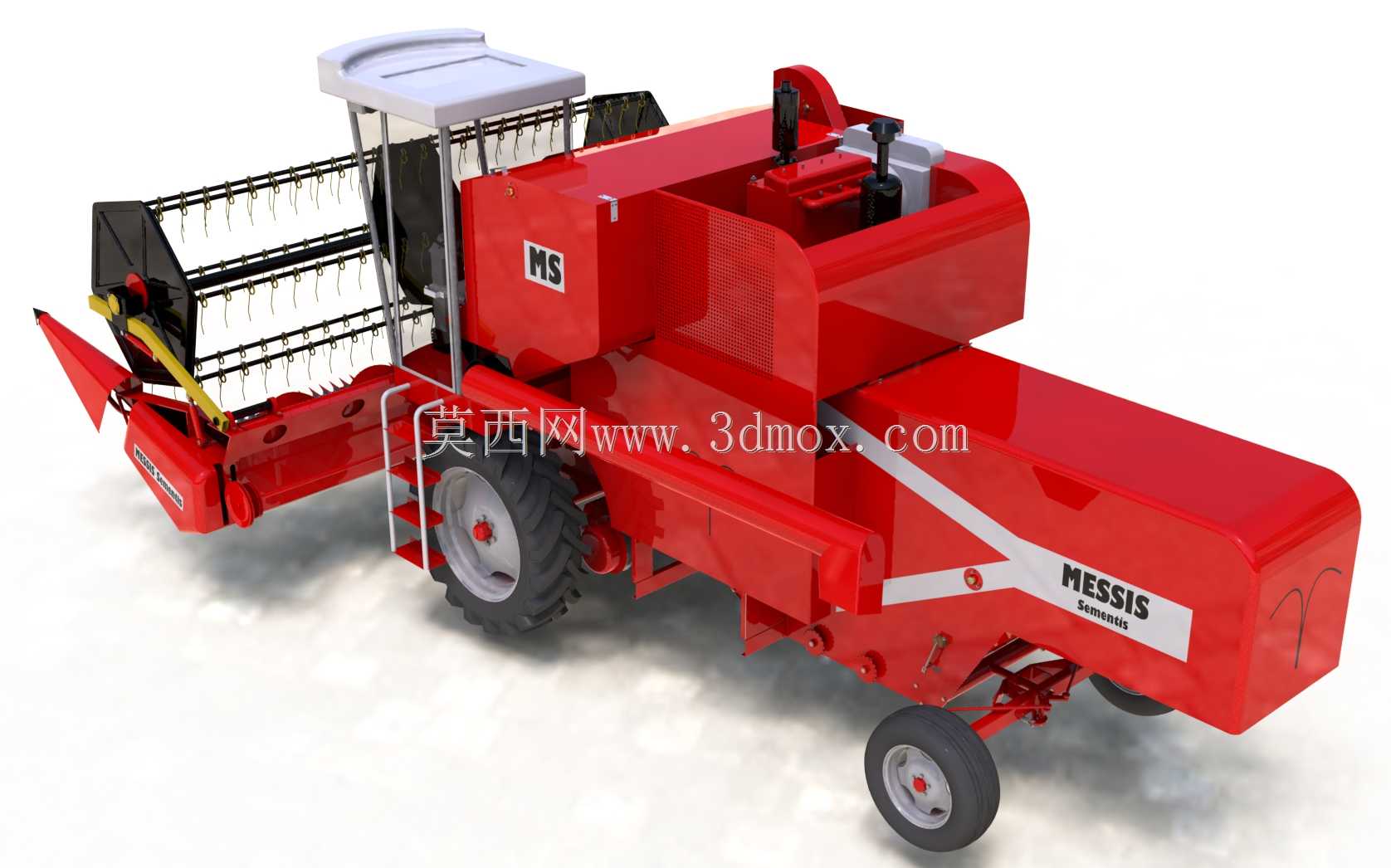

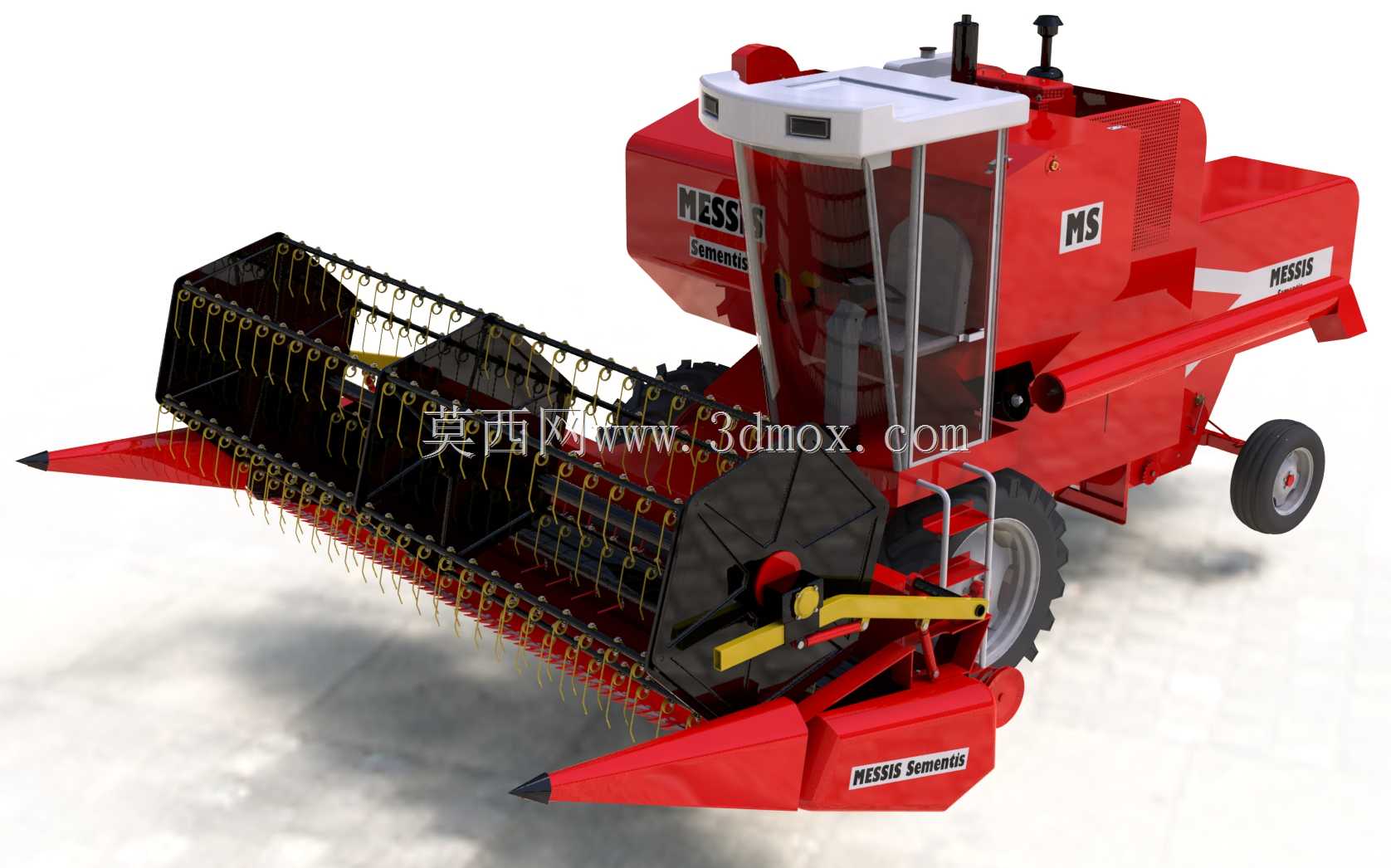

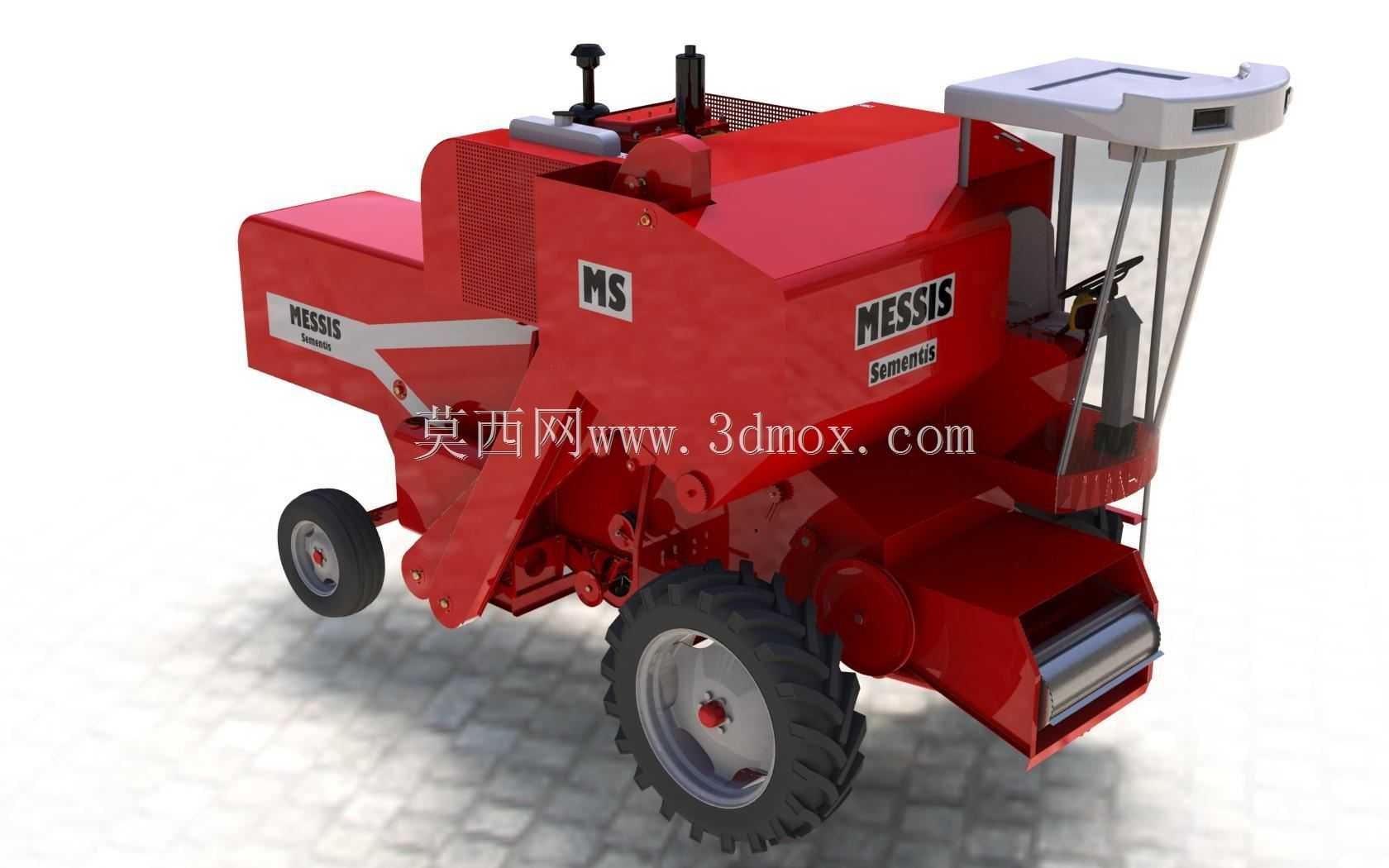

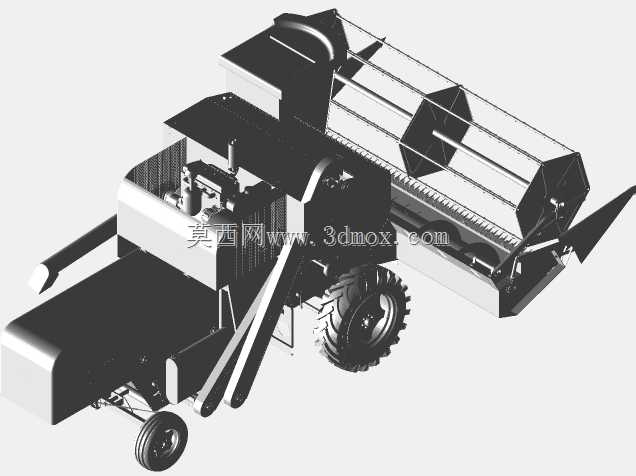

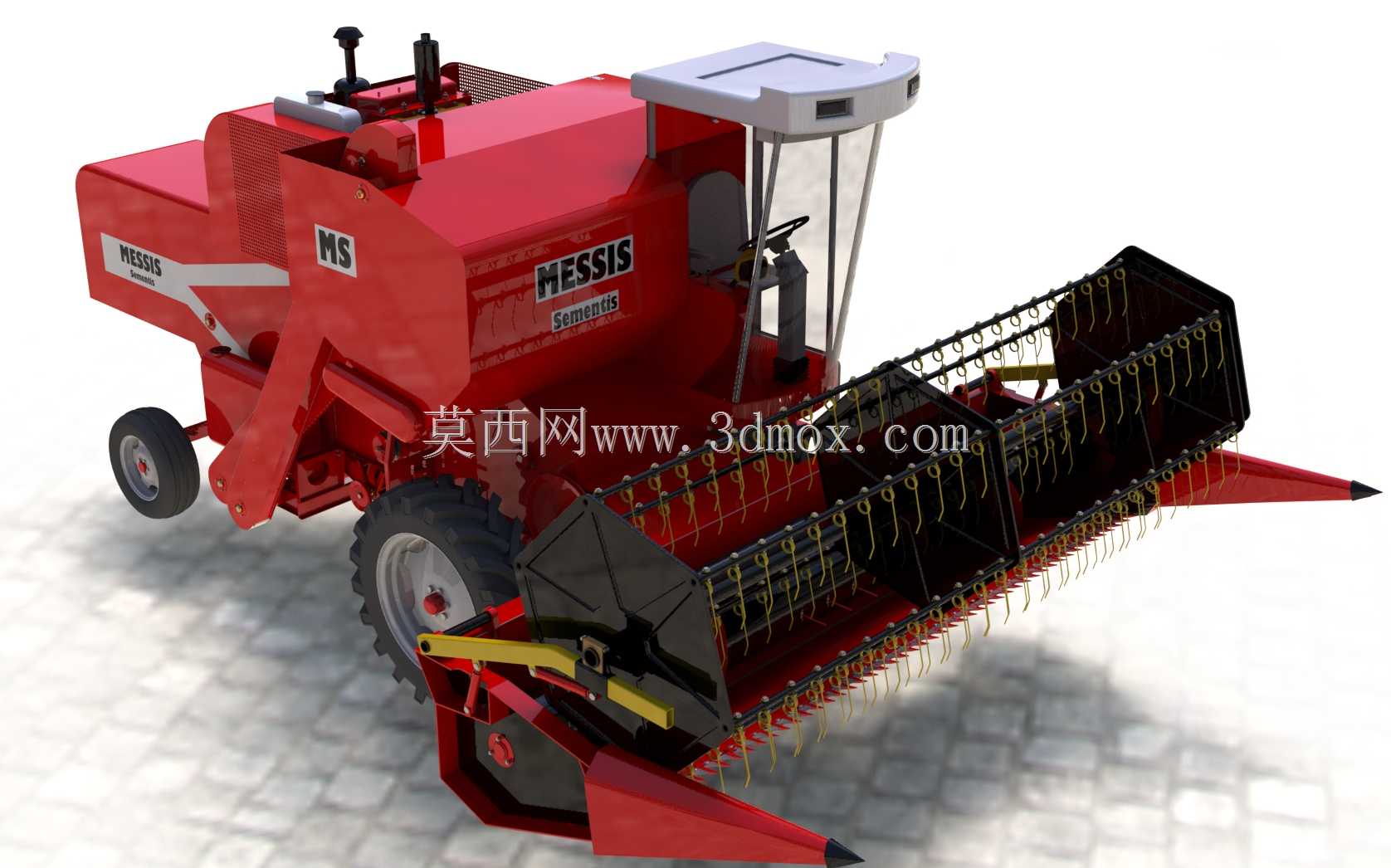

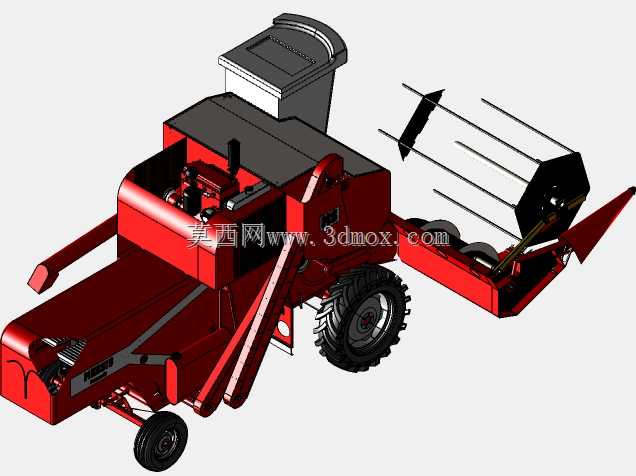

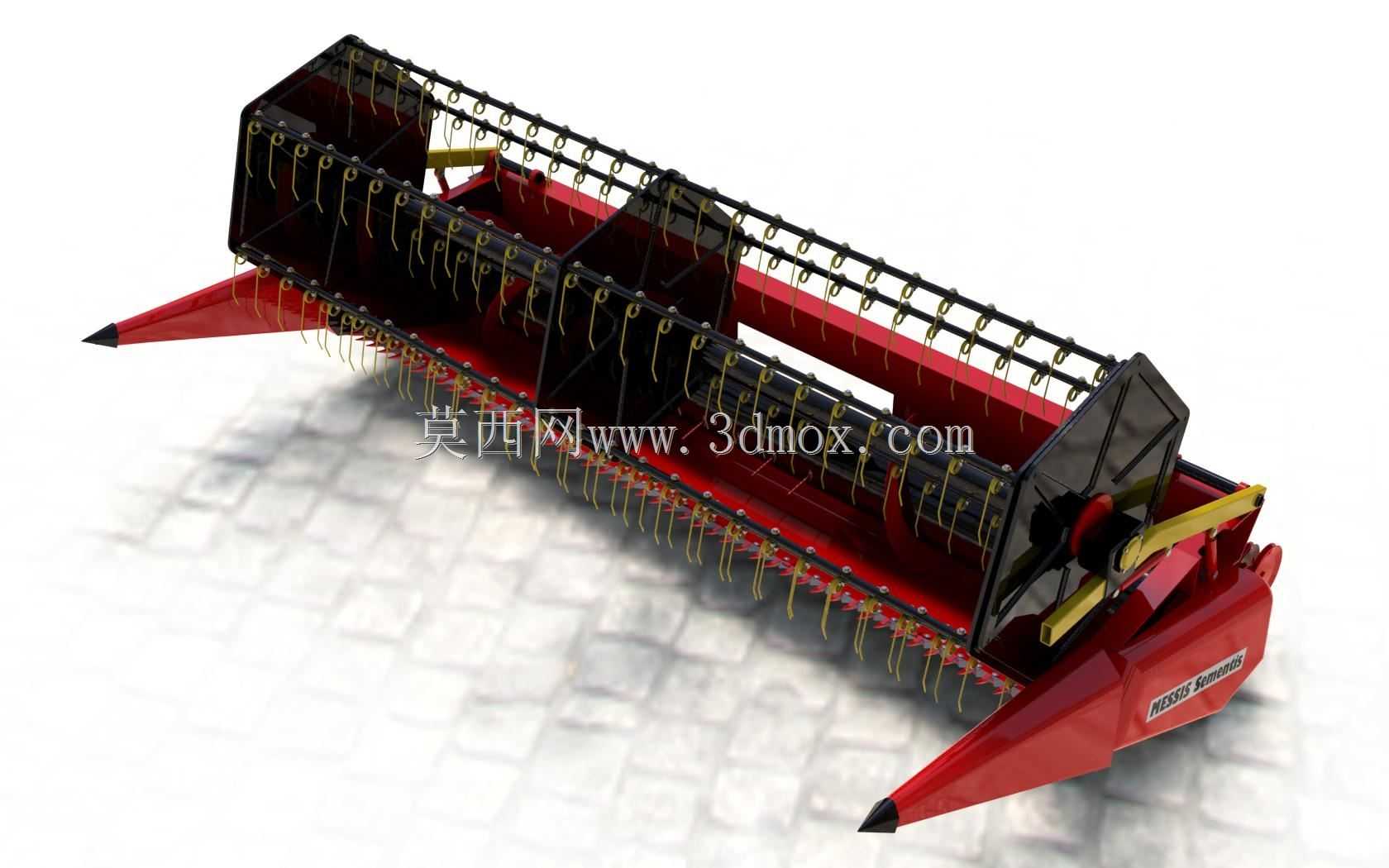

该三维模型还原的自走式联合收割机，是大田粮食作物生产环节的核心作业装备，主要应用于平原、缓坡区域的小麦、水稻等谷物类作物的收获作业，可一次性完成作物切割、输送、脱粒、清选、秸秆处理等多道工序，大幅替代传统人工分段收获的高强度劳作，将收获环节的作业效率提升数十倍，同时有效降低作物落粒损失，保障农忙时段的抢收进度，适配规模化农场、农业合作社等不同经营主体的大田作业需求。从设备实际用途来看，该机型针对成熟谷物的田间收获场景设计，前端拨禾装置可将直立或轻度倒伏的作物规整引导至切割器位置，完成茎秆切断后通过输送机构送入机身内部的脱粒清选腔体，经过脱粒滚筒的揉搓、筛网的振动分选以及风选系统的轻重物料分离，最终输出洁净的谷粒，脱粒后的秸秆可根据作业需求选择粉碎还田或者铺放收集，完整覆盖谷物收获全流程的功能需求。产品功能特性上，该模型完整还原了自走式收割机的核心功能模块布局：前端割台采用可调节高度的结构设计，可根据作物株高、田间留茬高度要求灵活调整作业位置，适配不同长势、不同品种的谷物收获需求；拨禾轮配备弹齿结构，可在作业时轻柔扶持作物茎秆，避免拨禾过程中造成谷粒提前脱落损失；行走系统采用前轮大直径越野轮胎、后轮转向的布局，兼顾田间松软地块的通过性与小地块转向灵活性；驾驶舱采用高位封闭设计，为操作人员提供开阔的作业视野，可清晰观察割台作业状态与前方田间情况，降低作业操作难度。从设计思路来看，该机型围绕谷物收获的作业流程进行模块化布局，将割台、输送槽、脱粒清选系统、粮仓、动力系统、行走底盘按照作业流向依次排布，尽可能缩短物料在机身内部的输送路径，减少作业过程中的物料堵塞风险，同时将整机重心控制在前后轮轴的合理区间内，避免坡地作业时出现侧翻风险；各功能模块之间采用可拆分的连接结构设计，方便日常检修维护以及跨区转场时的部件拆卸运输，机身外壳采用流线型覆盖件设计，既可以遮挡内部传动部件避免作业时秸秆碎屑卷入，也能降低田间作业时的风阻，减少机身表面的秸秆残留堆积。外形尺寸与安装边界方面，该机型作业状态下的整体长度覆盖前端割台伸出位置到车尾排草口，割台最大展开宽度适配大田宽幅作业需求，转场状态下可将割台折叠收回至机身宽度范围内，满足乡村道路通行的尺寸要求；整机高度控制在常规乡村道路限高、农村电网线路高度的安全范围内，无需额外拆卸部件即可完成常规路段的转场运输；底盘最小离地间隙预留了足够的田间通过空间，可跨越田埂、浅沟等田间常见障碍，不会出现底盘托底卡滞的问题；各旋转作业部件的外围均设置了安全防护边界，避免作业过程中无关人员靠近接触运动部件造成安全隐患，传动系统的布局也预留了足够的安装维护空间，方便日常保养时的部件拆装与检修操作。
