上进风式工业过滤净化设备结构

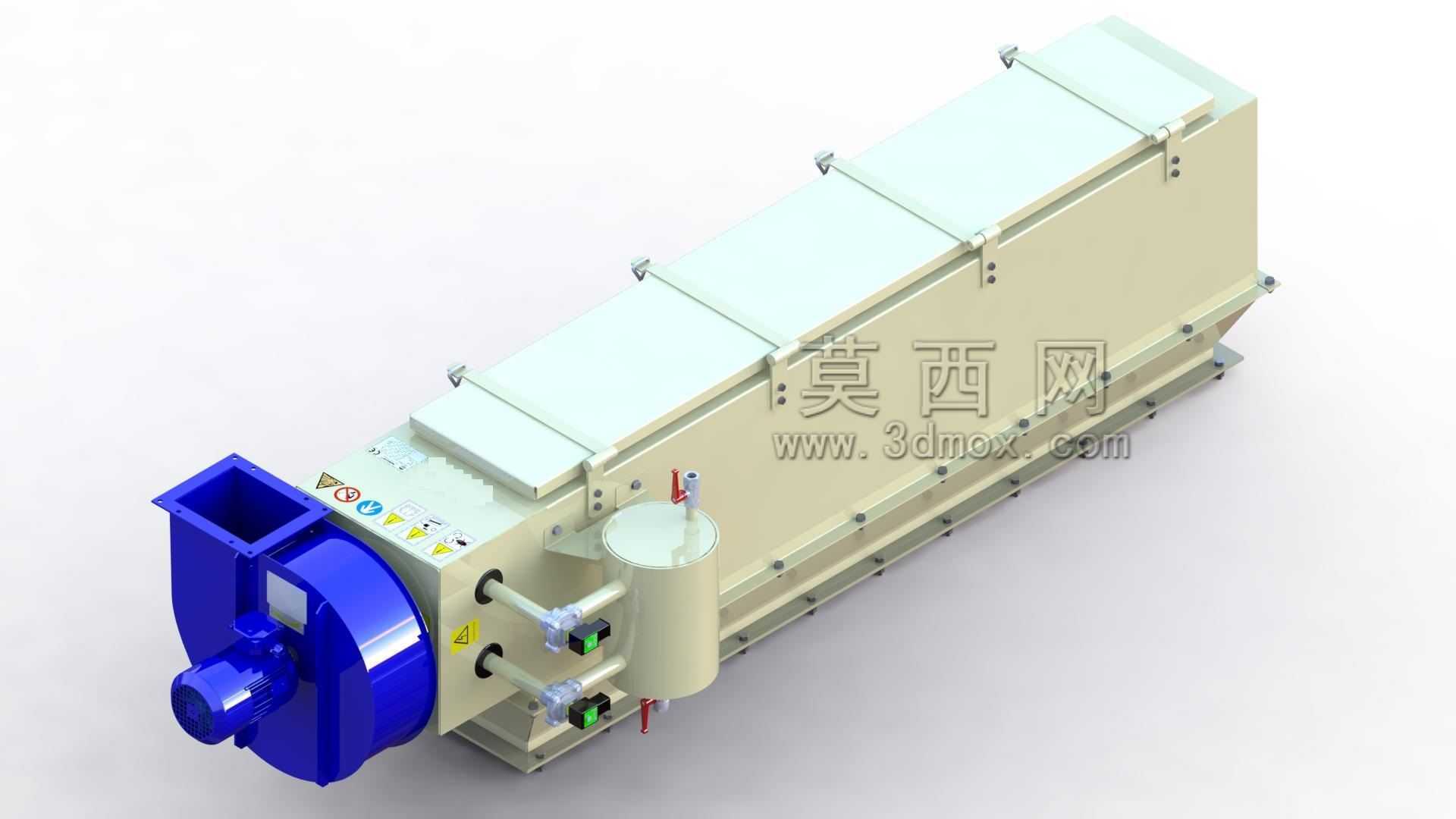

　　在木工车间打磨工段、粮食加工输送线、烟草制丝生产线这类存在轻质浮尘、纤维性碎屑的作业场景中，含尘气流的流向设计直接决定过滤单元的负载均匀度与后期维护频次，这款上进风结构的过滤设备，正是针对这类工况的气流特性做了定向结构优化。不同于常规侧进风、下进风过滤设备容易出现的滤料下部积尘过快、局部气流短路的问题，上进风的流道设计让含尘气流从设备上部进入腔体后，顺着滤室长度方向均匀布风，大颗粒碎屑在重力与下行气流的共同作用下先完成初步沉降，减少滤料表面的瞬时冲击负载，延长滤材的单次清灰周期。从结构布局来看，设备整体采用长条形卧式舱体设计，左侧集成的离心风机单元与过滤舱做了硬连接密封，省去了外接通风管道的安装空间，

　　风机端的蓝色蜗壳结构做了圆弧过渡处理，降低气流进入风机时的紊流噪音，风机与舱体连接的位置设置了密封胶条安装槽，避免运行过程中出现含尘气体外泄的问题。过滤舱顶部采用分段式快开检修盖板，每段盖板通过快拆压扣与舱体边框固定，不需要借助大型吊装工具就能单独打开对应段的盖板，完成单组滤元的更换作业，相比整段式顶盖，分段设计能减少检修时的设备开口面积，避免作业过程中舱内积尘二次飞扬。舱体侧面设置的小型立式罐体是脉冲清灰的气液分离储压单元，罐体上配置的两组透明视窗管路可以实时观察清灰介质的流通状态，管路上的手动球阀可以在不停机的状态下切断对应支路的介质供给，完成局部检修作业，罐体旁的红色泄压阀能在舱内压力超过设定阈值时自动泄压，

　　避免滤材因内外压差过大出现破损。设备底部采用一体化折弯的型钢安装底座，底座上预留的长条形安装孔可以适配不同规格的膨胀螺栓固定，安装时需要注意设备的水平度偏差不能超过千分之二，否则会影响内部滤元的安装垂直度，导致清灰时滤料表面的积尘无法顺利落入下部集灰槽。舱体侧壁贴的安全标识覆盖了高压警示、旋转部件警示、高温警示三类，对应设备内部的脉冲高压区、风机旋转部件、长时间运行后的舱体温升区域，现场安装时需要保证标识位置处于操作人员的可视范围内，避免运维过程中出现安全隐患。从安装边界来看，设备左侧的风机进风口需要预留至少1.5倍风机直径的操作空间，方便后期对接进风管道或者更换风机叶轮，设备右侧与后侧需要预留不小于800mm的检修通道，

　　满足人员打开侧部检修门、更换清灰组件的操作需求，顶部检修盖板上方不能布置其他管线或者设备，避免影响盖板的完全开启。在结构设计阶段，这款设备的舱体板厚选择做了针对性加强，长度方向的舱板每隔600mm设置一道加强筋，避免设备在高负压运行状态下出现舱板变形，滤元的安装卡槽采用模块化设计，不同过滤精度的滤元可以直接互换安装，不需要改动舱体内部的固定结构，能适配不同粉尘浓度、不同过滤等级的使用需求。风机与舱体的连接位置设置了橡胶减震垫，能降低风机运行时的振动传递到舱体结构，减少设备运行时的共振噪音，设备底部的集灰槽采用倾斜式设计，倾角大于粉尘的安息角，保证清灰落下的粉尘能顺利汇集到排灰口，不会在槽内出现积料搭桥的问题。
