立式工业粉体分级研磨处理设备结构

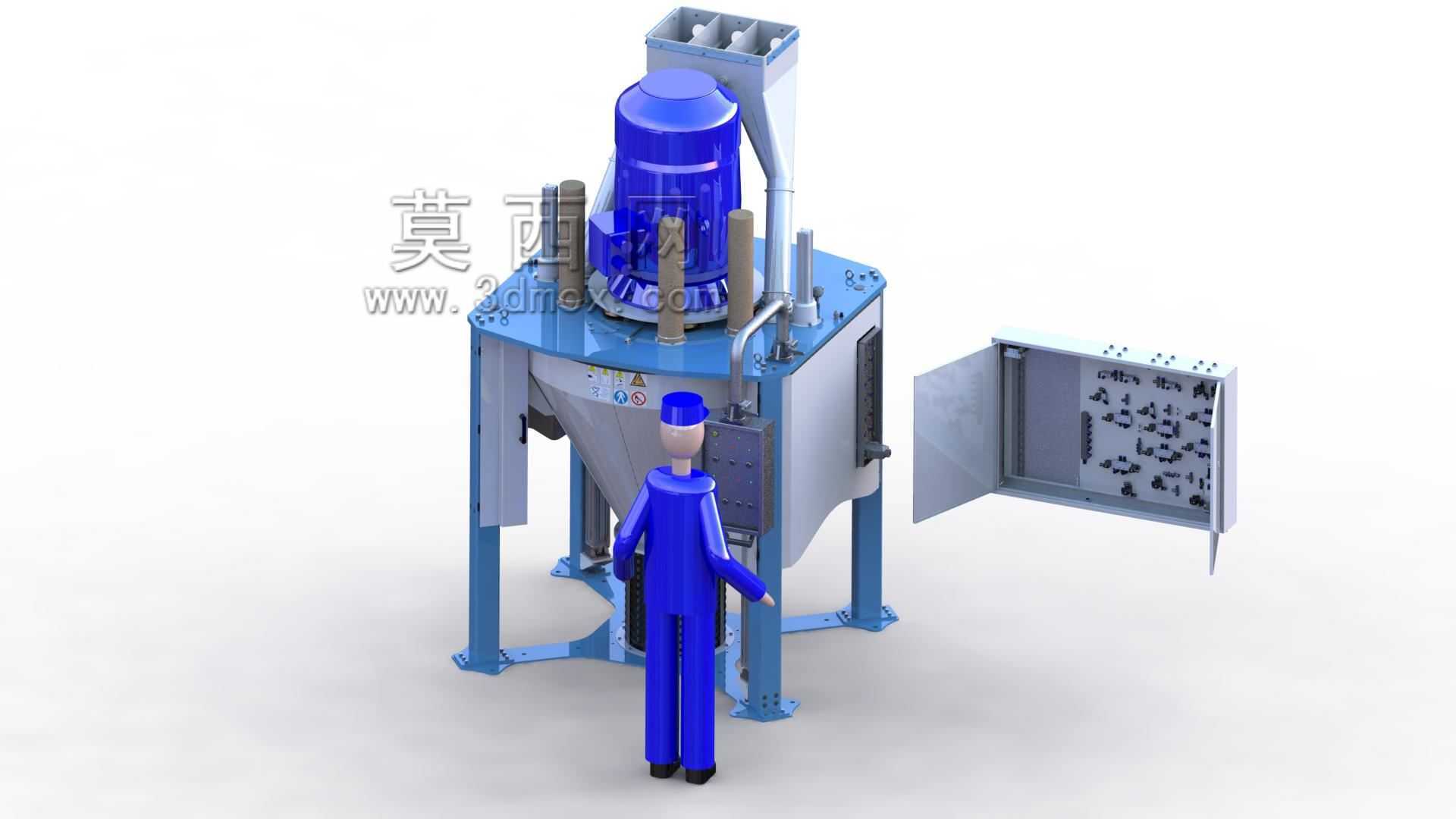

　　该设备主要应用于非金属矿、化工粉体、建材原料等行业的物料超细加工环节，可独立完成块状物料入料后的研磨、粒度分级、成品收集全流程作业，适配莫氏硬度7级以下的脆性物料加工，常见于重钙粉加工、滑石粉制备、粉煤灰超细处理等生产场景，可对接前端破碎设备与后端气力输送、成品包装工段，形成连续化粉体加工产线。设备采用立式集成化结构设计，核心研磨单元设置于设备中上部，驱动电机直连研磨总成，省去了传统卧式磨机的长传动链结构，有效降低传动过程中的功率损耗，相比同产能卧式设备可减少15%左右的空载能耗。设备下部设置锥斗形集料仓，研磨完成的合格细粉在分级轮的气流作用下进入顶部出料通道，未达粒度要求的粗颗粒沿锥斗内壁回落至研磨区再次加工，无过研磨现象，

　　成品粒度分布区间窄，可通过调整分级轮转速实现80目到2500目之间的成品粒度无级调节，适配不同下游应用的粉体粒度要求。设备侧面设置独立的电气控制舱，舱门采用铰链外翻式设计，内部预留PLC控制器、变频器、接线端子排的安装位，布线时强电与弱电回路分层排布，避免信号干扰，舱门边缘设置密封胶条，可阻挡加工过程中溢出的粉尘进入舱内，适配多粉尘的车间作业环境。设备机架采用四根方形型钢支腿作为主支撑，支腿底部设置带安装孔的地脚连接板，安装时需通过膨胀螺栓与混凝土地面固定，安装基础需预留100mm厚度的二次灌浆层，保证设备满负荷运行时的稳定性，设备整体占地尺寸约1800mm×1800mm，顶部进料口距安装地面高度约3200mm，

　　车间安装时需预留顶部至少500mm的进料操作空间，侧面控制舱位置需预留800mm以上的开门检修空间。设计过程中针对研磨区的易磨损部位，在衬板安装位预留了12mm厚的耐磨钢衬板安装空间，衬板采用沉头螺栓固定，后期磨损后可快速更换，无需拆解设备主体结构；顶部进料口设置三个均匀分布的入料溜槽，可同时对接三路前序来料，溜槽倾斜角度设置为55度，保证流动性一般的物料可顺利滑入研磨区，不会出现积料堵料问题。设备的检修门设置于锥斗段侧面，日常维护时可通过检修门清理研磨区残留物料、检查研磨辊磨损情况，无需拆卸顶部驱动单元，大幅缩短日常维护的停机时间。整机的管路接口均采用标准法兰连接，可直接对接行业通用的气力输送管道与除尘风管，无需额外制作转换接头，降低产线搭建的改造成本。
