农田悬挂式中耕松土除草作业机具结构

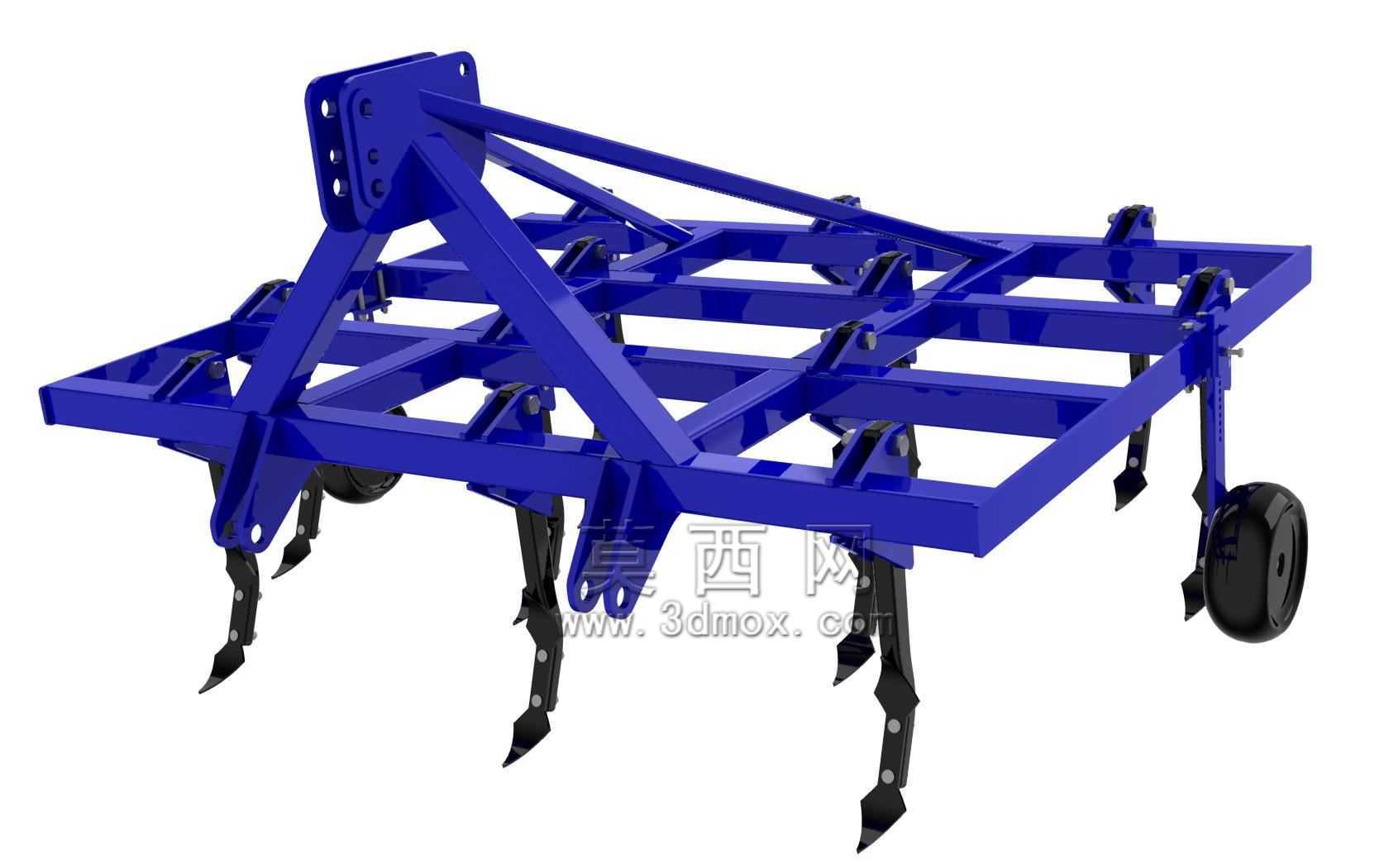

　　该机具为拖拉机后悬挂配套的行间中耕作业设备，主要适配旱作农田的苗期行间管理工序，可在玉米、棉花、大豆等条播作物的种植行间隙完成表层土壤疏松、板结破除、杂草根系切断作业，作业过程中不会伤及作物主根，同时能够提升土壤透气性，减少表层水分蒸发，为作物根系生长创造适宜的土壤环境。整机采用框架式方管焊接主结构，主承载梁采用矩形截面型钢拼焊成型，整体刚度满足大马力拖拉机带载作业的冲击载荷要求，前端设置标准三点悬挂连接架，悬挂挂接点尺寸符合农用拖拉机后悬挂的通用接口规范，上挂接点为可调孔位结构，可根据作业深度需求调整机具的入土倾角，下悬挂点设置限位锁销结构，挂接后可避免作业过程中机具横向窜动。作业部件采用弹性刚齿式松土铲结构，

　　每个铲柄通过U型螺栓固定在主框架的横向梁上，安装位置可根据作物行距灵活调整，适配40厘米至90厘米不等的常规作物种植行距，铲尖采用耐磨合金钢材质，入土角设计为22度，既能够保证入土顺畅不堆土，又能在遇到土壤中的石块、作物残根时通过铲柄的弹性形变实现过载避让，避免铲齿变形断裂。机具两侧设置限深轮组件，限深轮通过高度可调的支臂连接在主框架侧边，支臂上设置多档位调节孔位，可根据农艺要求的作业深度调整限深轮的离地高度，将松土深度稳定控制在5厘米至15厘米区间内，避免作业深度波动导致的伤根或者松土效果不足问题。框架的斜向支撑梁采用等边角钢焊接，将前端悬挂架的受力均匀分散到整个主框架的各个受力点，避免长期作业出现框架开焊、变形问题，

　　所有铲柄的安装座均设置加强筋板，抵消作业过程中土壤对铲齿的反向冲击载荷。从安装边界来看，整机作业幅宽可根据配套拖拉机马力调整，常规配置下作业幅宽覆盖3至6行作物，运输状态下机具最小离地间隙大于30厘米，满足田间转场的通过性要求，挂接后整机重心位于拖拉机悬挂提升行程的合理范围内，不会出现提升后翘头问题。作业过程中，拖拉机的动力输出无需额外驱动该机具，依靠拖拉机行进过程中铲齿的入土切削完成作业，相比驱动型耕整设备功耗更低，对地块的压实程度更小，适合苗期作物的轻简化田间管理作业。每个松土铲的横向间距预留足够的调整余量，农户可根据自身种植的作物行距、留苗宽度灵活调整铲位，避免作业过程中铲齿碰伤作物植株，

　　铲柄的弹性设计还能在土壤湿度较大的作业环境下减少黏土挂草问题，降低作业过程中的人工清理频次。限深轮采用实心橡胶轮结构，免维护设计，在田间秸秆残留较多的地块作业时不会出现缠绕堵转问题，轮面宽度设计为8厘米，接地比压小，作业过程中不会在行间压出较深的轮沟，避免后续灌溉出现跑水问题。整机所有焊接位置均采用满焊工艺，焊后做抛丸除锈处理，表面喷涂耐磨防锈涂层，能够适应田间高湿度、高腐蚀的作业环境，延长设备的使用寿命。在结构设计过程中，充分考虑了丘陵小地块的作业需求，整体结构紧凑，转弯半径小，在小面积不规则地块也能灵活作业，挂接操作简单，单人即可完成与拖拉机的挂接拆卸，无需额外辅助工具。
