农用复式整地作业耕耘机架结构设计

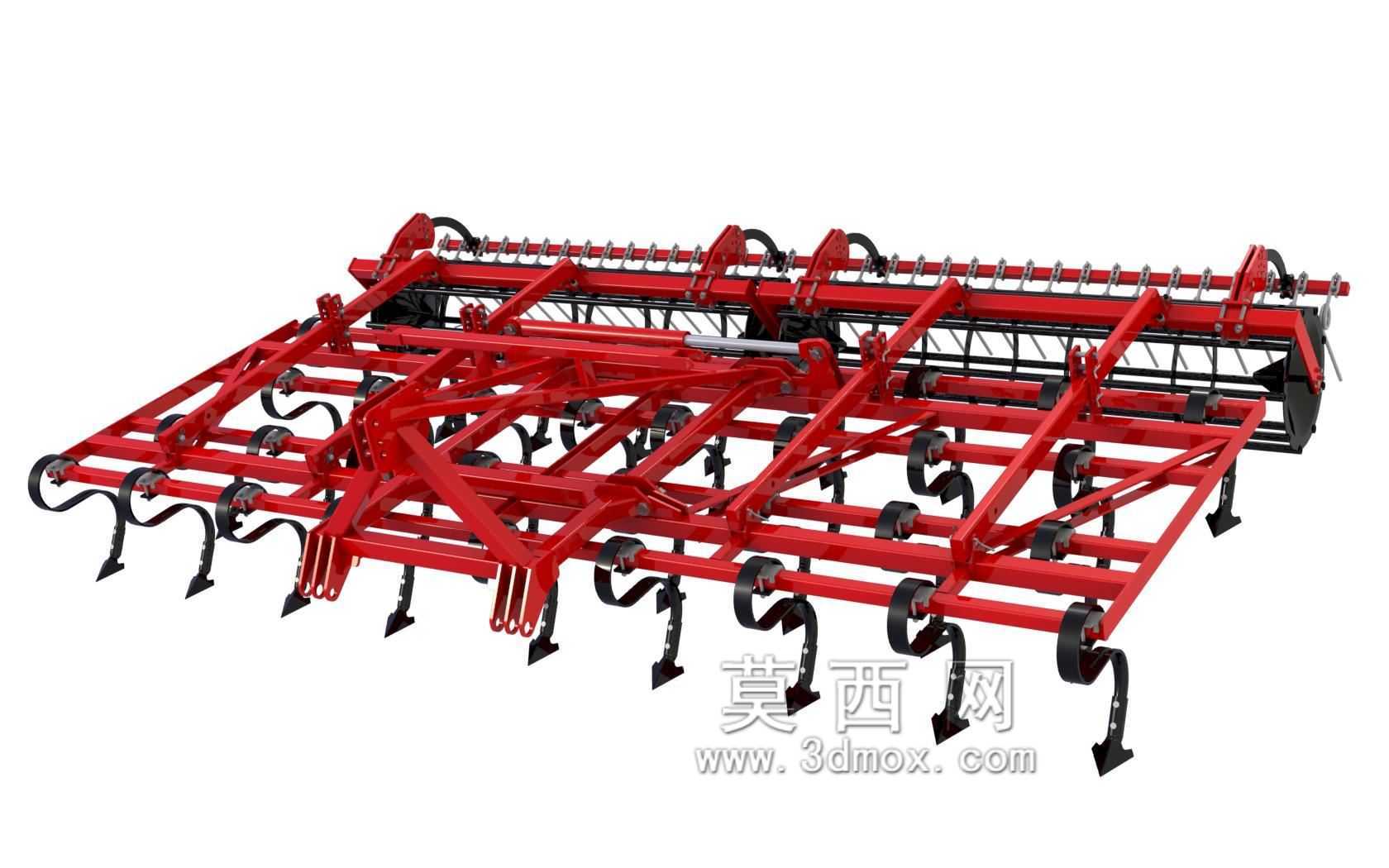

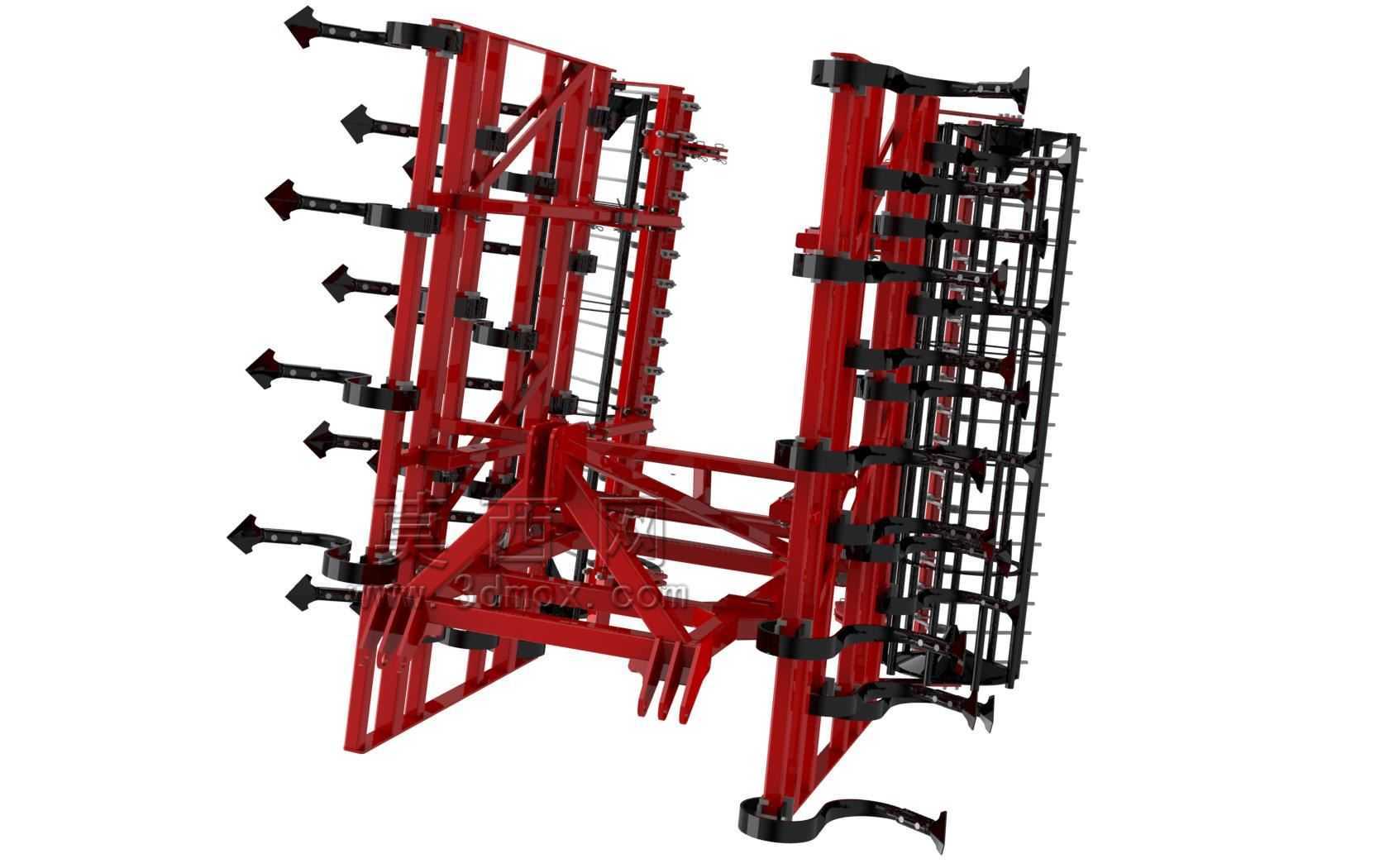

这套耕耘机架结构主要适配旱作农田播前整地作业场景，可配套不同马力段轮式拖拉机完成牵引作业，覆盖东北黑土区、华北平原旱作区的熟地耕后碎土、播前整平、残茬混埋作业需求，也可在保护性耕作模式下配合深松作业完成表层土壤整理，替代传统单一耙地、耱地的多工序作业模式，减少机车进地次数，降低土壤压实风险。从结构设计逻辑来看，整体采用三段式铰接主框架布局，主横梁选用矩形截面型钢焊接成型，兼顾抗弯扭强度与整机重量控制，避免作业过程中因土壤阻力不均出现框架变形问题。作业部件排布采用前后错位布局，前排配置弧形弹齿组件，负责切入土壤破碎表层板结块，弹齿安装座预留了不同入土角度的调节孔位，可根据土壤容重、作业深度需求调整弹齿前倾角度，粘重土壤作业时可加大前倾角度降低入土阻力，沙壤土作业时调小角度增强碎土效果；后排配置钉齿耙组与整平梁，钉齿采用弹簧钢材质加工，遇到土壤中石块、作物残根时可通过弹性形变避让，避免部件硬性断裂，整平梁采用可上下调节的浮动式安装，作业时依靠自身重量贴紧地表，将弹齿梳理过的土壤表层刮平，同时将较大土块推至低洼处填补，保证播前种床平整度误差控制在农艺要求范围内。机架与拖拉机的挂接结构采用标准三点悬挂接口，上挂接点设置了2个不同高度的安装位，可根据拖拉机悬挂拉杆尺寸、作业深度需求调整挂接高度，避免作业时出现机架前后倾斜导致作业深度不均的问题；两侧边框架采用铰接式连接，运输状态下可向上折叠收起，将整机运输宽度控制在道路通行要求范围内，作业状态下通过液压锁销锁定，保证框架整体刚性，避免作业时边框架晃动导致作业幅宽边缘漏耕。从安装边界尺寸来看，作业状态下整机幅宽覆盖3.2米到4.5米区间，可适配50马力到120马力段的轮式拖拉机牵引，作业深度调节范围在5厘米到18厘米之间，可根据不同作物的播前整地要求调整，比如小麦播前整地作业深度控制在8厘米到10厘米即可满足种床要求，玉米播前若需要混埋前茬秸秆，可将作业深度调至12厘米到15厘米，保证秸秆与表层土壤充分混合。框架上的所有作业部件安装座均采用统一的螺栓孔位设计，后期可根据作业需求更换不同类型的作业部件，比如将弹齿更换为深松铲即可完成浅层深松作业，更换为除草铲可完成苗前除草作业，提升机具的通用适配性。在结构细节处理上，所有焊接位置均做了圆角过渡处理，避免应力集中导致的焊缝开裂问题，机架整体做了抛丸除锈后喷涂耐磨防锈涂层，可适应田间高湿度、多土壤摩擦的作业环境，减少日常维护的工作量；弹齿与安装座的连接位置设置了橡胶减震垫，可缓冲作业过程中土壤冲击带来的震动，降低震动传递到拖拉机悬挂系统的载荷，提升驾乘舒适性的同时延长悬挂部件使用寿命。作业过程中，整机依靠拖拉机牵引动力前进，弹齿首先切入土壤将板结层破碎，同时将土壤中残留的作物根茬、前茬秸秆挑出并与表层土壤混合，后排钉齿进一步细化土块，将直径大于5厘米的土块破碎至符合播种要求的粒径，最后整平梁完成地表刮平，一次进地即可完成碎土、混茬、整平三道工序，相比传统单机具多次进地的作业模式，作业效率可提升40%以上，同时减少了拖拉机进地对土壤的压实，有利于作物根系下扎。在设计过程中，针对不同区域的土壤特性做了结构冗余设计，主框架型钢壁厚比常规同幅宽机具加厚2毫米，可适应东北粘重黑土、西北沙质土等不同土壤条件下的作业载荷要求，避免大阻力作业时出现框架变形；所有连接螺栓均选用高强度级别的紧固件，关键受力位置的螺栓加装了防松垫片，避免长时间震动作业出现螺栓松动脱落的问题。
