工业级旋风分离筒体结构三维设计

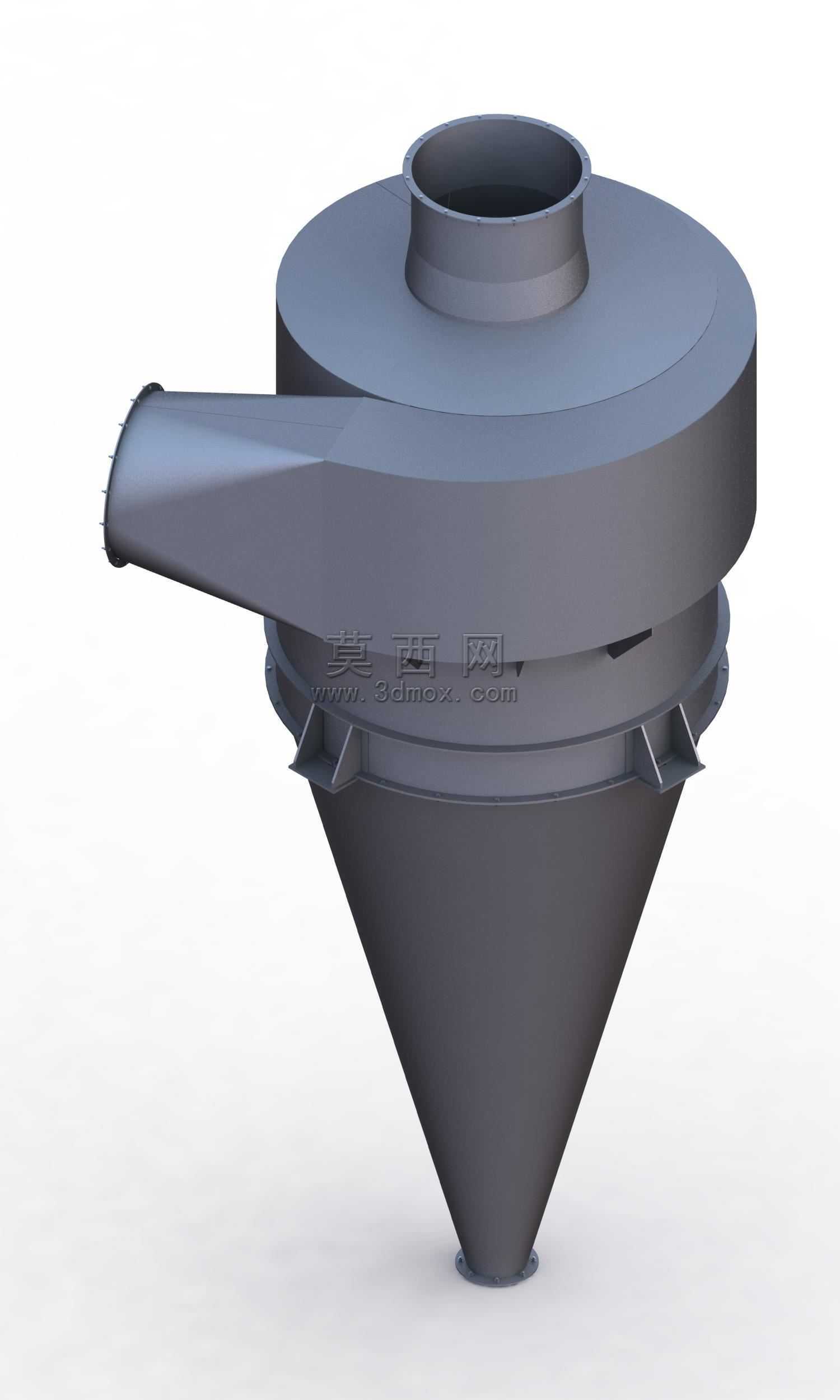

　　这套三维结构对应的是粉体加工、矿物分选环节常用的离心式分级分离设备，也就是行业内常说的赛克龙分级单元，核心依靠离心力场完成不同粒径颗粒的分选、气固两相介质的分离作业，在闭路磨矿分级、细粉收集、工业除尘前置预处理、非金属矿干法分级场景中应用极广。从结构设计逻辑来看，整体采用上圆下锥的经典流道构型，上部圆柱段为稳定离心流场提供足够的沉降距离，侧面切向布置的进料口采用渐扩式矩形截面过渡，能够让带料气流以平稳的切向角度进入筒体内部，避免进料段出现局部紊流干扰流场稳定性，顶部中心的排气/溢流管伸入圆柱段一定深度，可有效防止短路流直接将未完成分离的粗颗粒带出设备。下部圆锥段采用大锥角收敛设计，随着筒体截面不断收窄，

　　内部旋转流场的切向速度逐步提升，既能够让已分离的粗颗粒沿壁面顺利下滑至底部排料口，也能强化对细颗粒的夹带分选作用，锥段上部设置的带筋法兰支座，是整套设备的安装承载边界，安装时需要匹配对应规格的支架平台，保证法兰面水平度偏差控制在合理范围内，避免因设备倾斜导致内部流场偏斜，影响分级效率。在实际工程应用中，这类设备常与球磨机、雷蒙磨等粉磨设备组成闭路作业系统，磨矿后的矿浆或者带粉气流从切向入口进入设备后，在内部形成高速旋转的涡流场，密度大、粒径粗的颗粒在离心力作用下被抛向筒壁，沿壁面下滑后从底部底流口排出返回粉磨设备继续研磨，粒径符合要求的细颗粒随上升气流从顶部中心溢流管排出，进入后续收集环节。设计时需要重点控制几个关键尺寸的匹配关系：

　　首先是进料口截面尺寸与圆柱段直径的比例，直接决定进料流速与设备处理能力的匹配度，流速过低无法形成足够的离心力场，粗颗粒容易被气流夹带进入溢流，流速过高则会导致壁面磨损加剧，同时将部分粗颗粒搅入内旋流造成分级精度下降；其次是中心溢流管的插入深度，过深会缩短颗粒沉降距离，过浅则容易出现短路流，都会直接影响分级效率；另外锥段的角度选择需要结合处理物料的休止角确定，角度过陡会导致锥段高度过大，增加设备整体安装高度，角度过缓则容易造成粗颗粒在锥壁堆积，引发堵料问题。这套三维模型完整还原了设备的流道构型、法兰连接结构、支座加强筋布局，在做生产线布置时，可以直接参考模型的外形轮廓确定设备安装空间，预留进料管、顶部溢流管、

　　底部排料口的管道连接操作空间，支座位置的螺栓孔布局也可直接作为支架设计的定位参考。从结构细节来看，进料口与筒体的连接位置采用圆弧过渡，减少局部应力集中，同时降低物料对连接部位的冲刷磨损，锥段与上部圆柱段采用法兰连接，方便后期更换磨损严重的锥段部件，顶部溢流管与上盖板采用焊接固定，保证连接部位的密封性，避免漏风影响设备内部流场稳定性。在非金属矿加工场景中，这类设备还可用于不同比重矿物的分选，通过调节顶部溢流管的直径、底部底流口的尺寸，可灵活调整分级粒径范围，适配不同产品的粒度要求；在粮食加工、建材粉体生产场景中，也可作为除尘预处理单元，提前分离气流中携带的大粒径粉尘，降低后续布袋除尘单元的负荷。建模过程中对所有过流面的曲率做了连续处理，没有出现局部突变的结构，能够准确模拟内部流场的流动状态，为后续的流场仿真、结构强度校核提供准确的几何基础，设备外壁的加强筋布局也充分考虑了钢板焊接结构的刚性要求，在设备满负荷运行、内部存在负压的工况下，能够避免筒体出现变形，保证流道尺寸始终处于设计范围内。
