工业卧式锤破碎分选设备结构设计

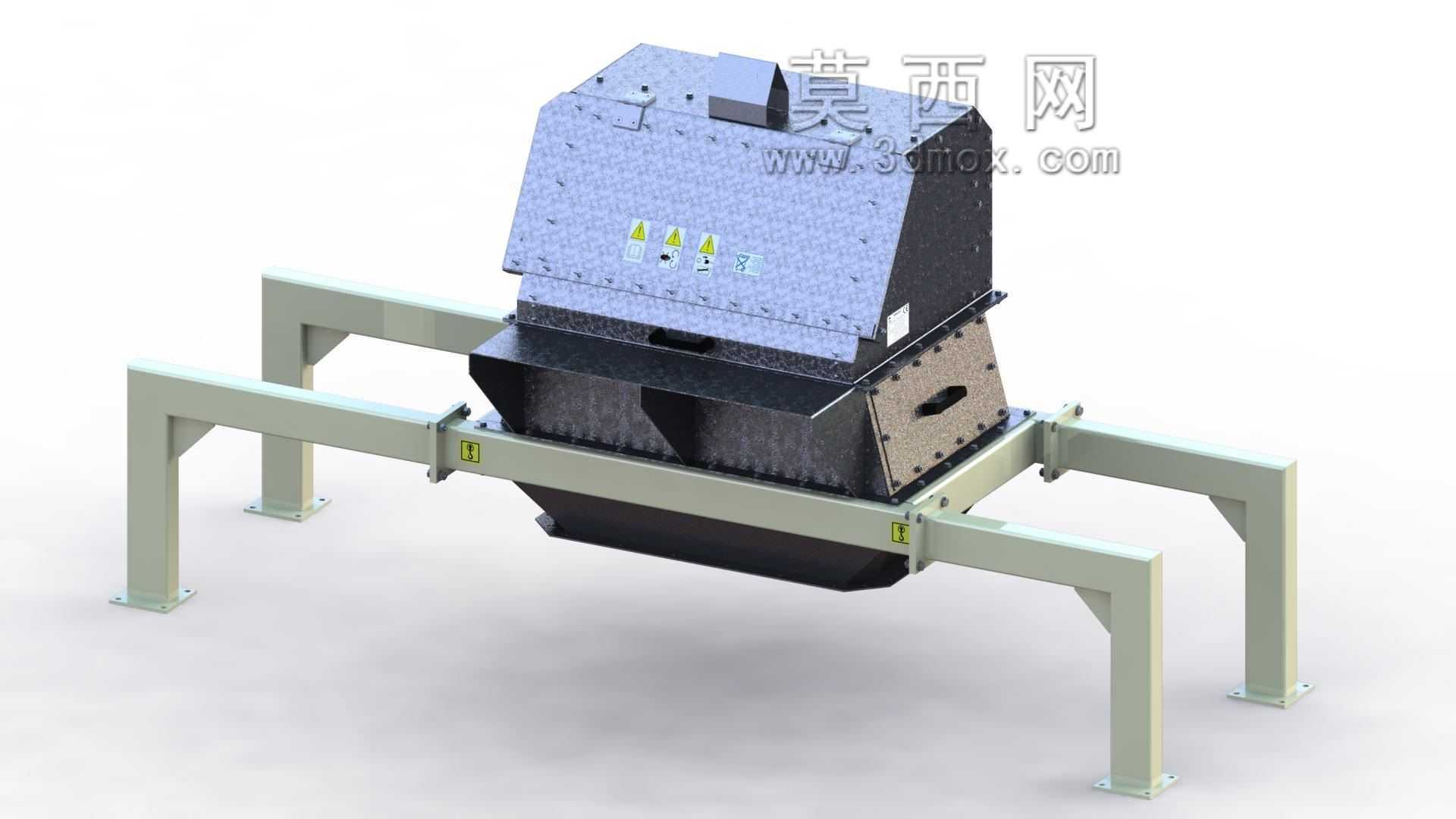

　　该设备主要应用于固体废弃物处理、矿山粗碎、生物质原料预处理等工况场景，可对硬度中等以下的脆性物料完成破碎与初步分选作业，适配生产线连续进料的作业需求，常布置在物料预处理工段的首端位置，承接上游输送设备的来料，向下游筛分、分选设备输送符合粒度要求的破碎后物料。从结构设计逻辑来看，设备采用卧式破碎腔布局，上部进料端设置倾斜导料结构，可引导物料顺畅进入破碎作业区域，避免进料卡滞；破碎腔外部覆盖带防滑纹理的防护盖板，盖板上预留安全警示标识安装位，同时设置快拆式检修口，无需完全拆解上部结构即可完成内部易损件的检查与更换，大幅缩短日常维护的停机时长。设备的支撑机架采用型钢焊接成型的门型支腿结构，四条支腿底部设置带安装孔的固定脚板，

　　可通过膨胀螺栓或焊接方式与车间混凝土地面、设备安装平台刚性连接，支腿与破碎腔主体之间采用螺栓连接的模块化固定方式，既保证整体结构的抗振性能，也方便运输过程中的分体拆装。机架的横梁位置预留了驱动单元的安装基准面，可根据实际产能需求匹配不同功率的驱动组件，安装时需保证驱动轴与破碎腔转子的同轴度公差控制在合理范围内，避免运行过程中出现异常振动与轴承偏磨问题。破碎腔下部设置渐缩式出料导槽，可将破碎完成的物料集中导流至下游输送设备，导槽侧壁设置可更换的耐磨衬板安装位，应对物料冲刷带来的磨损问题，延长设备主体结构的使用寿命。从安装边界来看，设备整体重心位于机架支撑面的几何中心范围内，运行时的动载荷可通过支腿均匀传递至安装基础，

　　无需额外设计复杂的配重结构；设备两侧预留的操作空间需满足检修人员更换易损件、日常巡检的通行需求，上部进料口的对接高度可根据上游输送设备的出料高度做适配调整，支腿高度可在一定范围内定制，适配不同生产线的布局高差要求。设备的防护设计充分考虑了作业现场的安全需求，所有旋转部件均设置全封闭防护结构，避免运行过程中物料飞溅、部件脱出带来的安全隐患；盖板与腔体之间设置密封胶条安装槽，可减少破碎过程中粉尘的外溢，适配有粉尘管控要求的作业车间。在结构细节处理上，破碎腔的易磨损部位均设计为可拆分的衬板结构，无需更换整个腔体即可完成磨损件的替换，降低长期使用的维护成本；机架的所有焊接位置均做去应力处理，避免长期受振动载荷影响出现焊缝开裂、

　　结构变形的问题；支腿的安装脚板设置长圆孔结构，可在安装过程中微调设备的水平位置，降低基础施工的精度要求。该设备的结构设计充分平衡了作业效率、维护便利性与安装适配性，可直接嵌入现有物料处理生产线，也可作为独立破碎单元配合进料、出料设备组成单机作业系统，针对不同的物料破碎粒度要求，可通过调整内部转子的转速、筛网间隙来适配出料粒度需求，无需对主体结构做大规模改动。
