铝型材框架台式数控雕刻切割设备

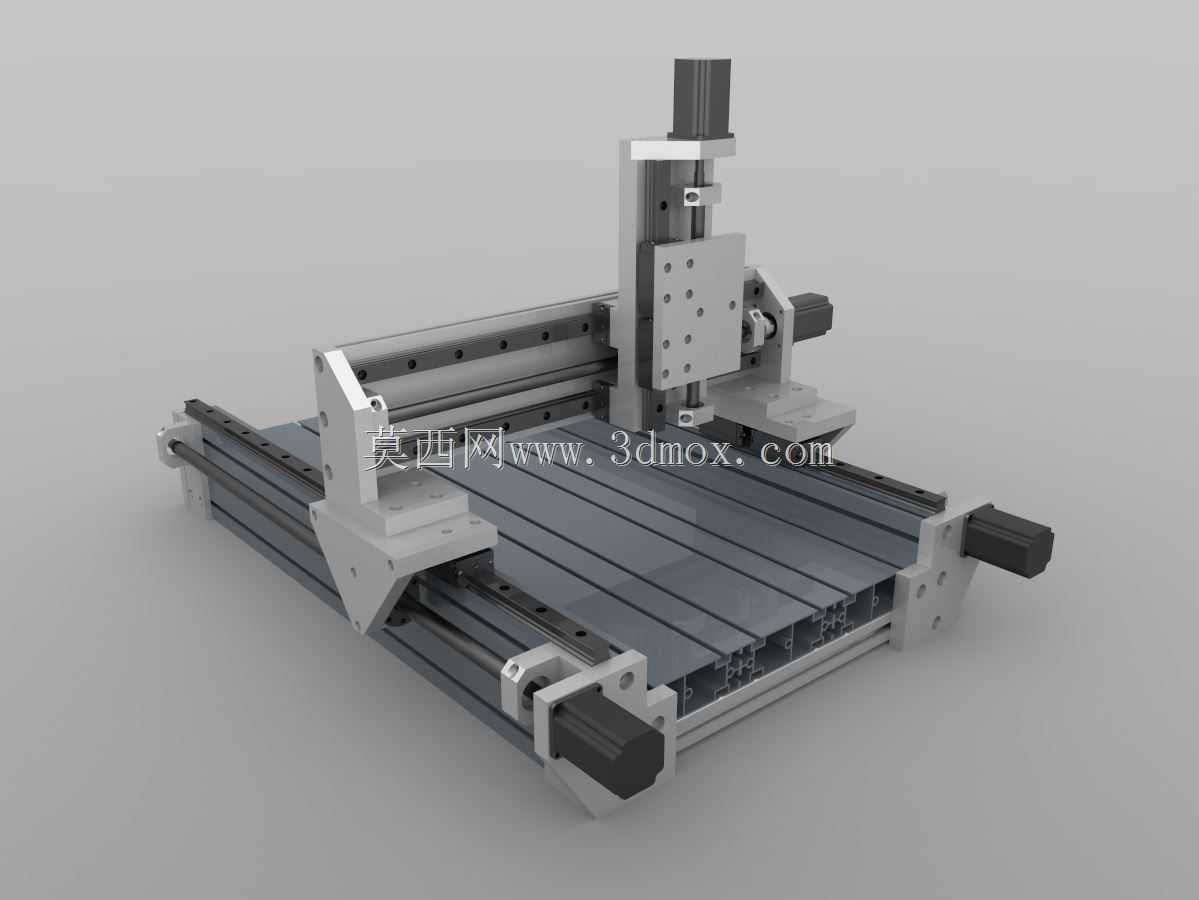

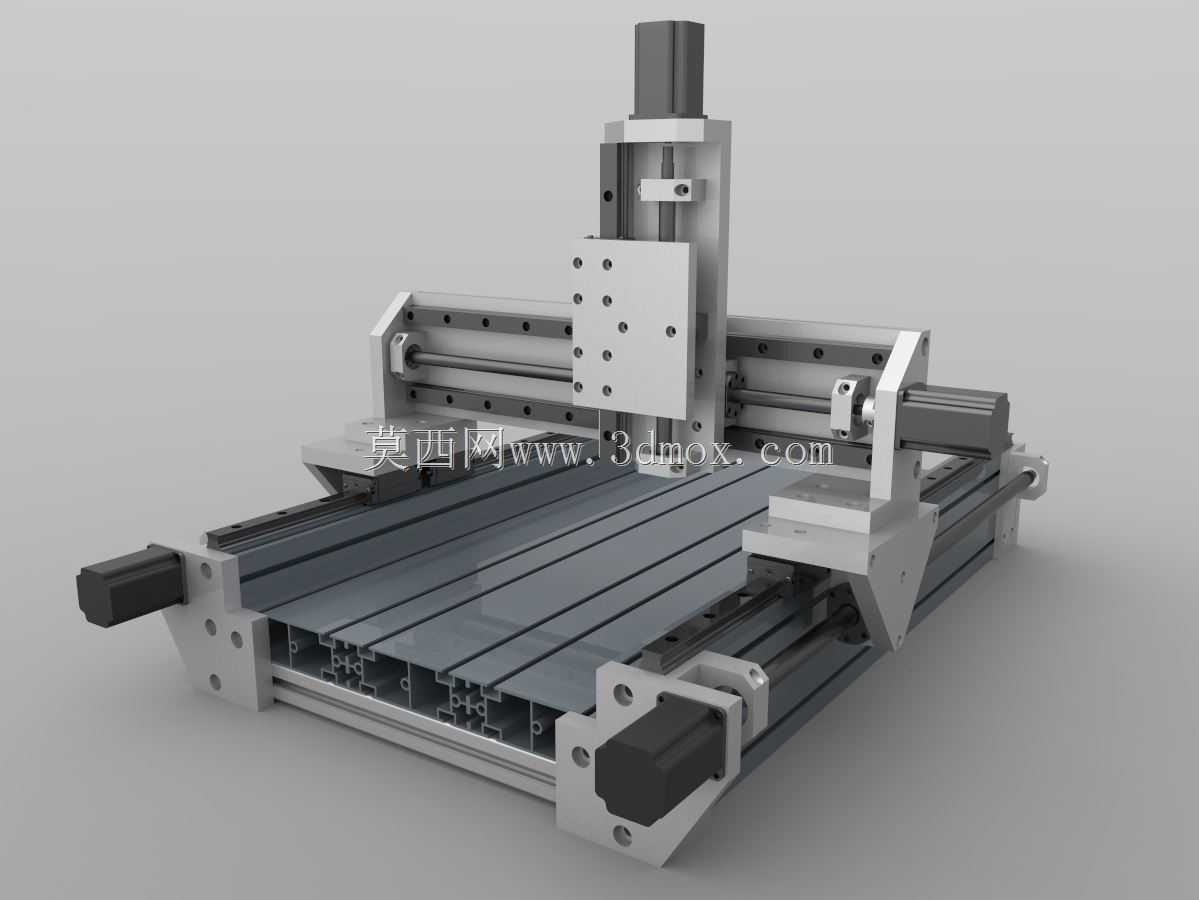

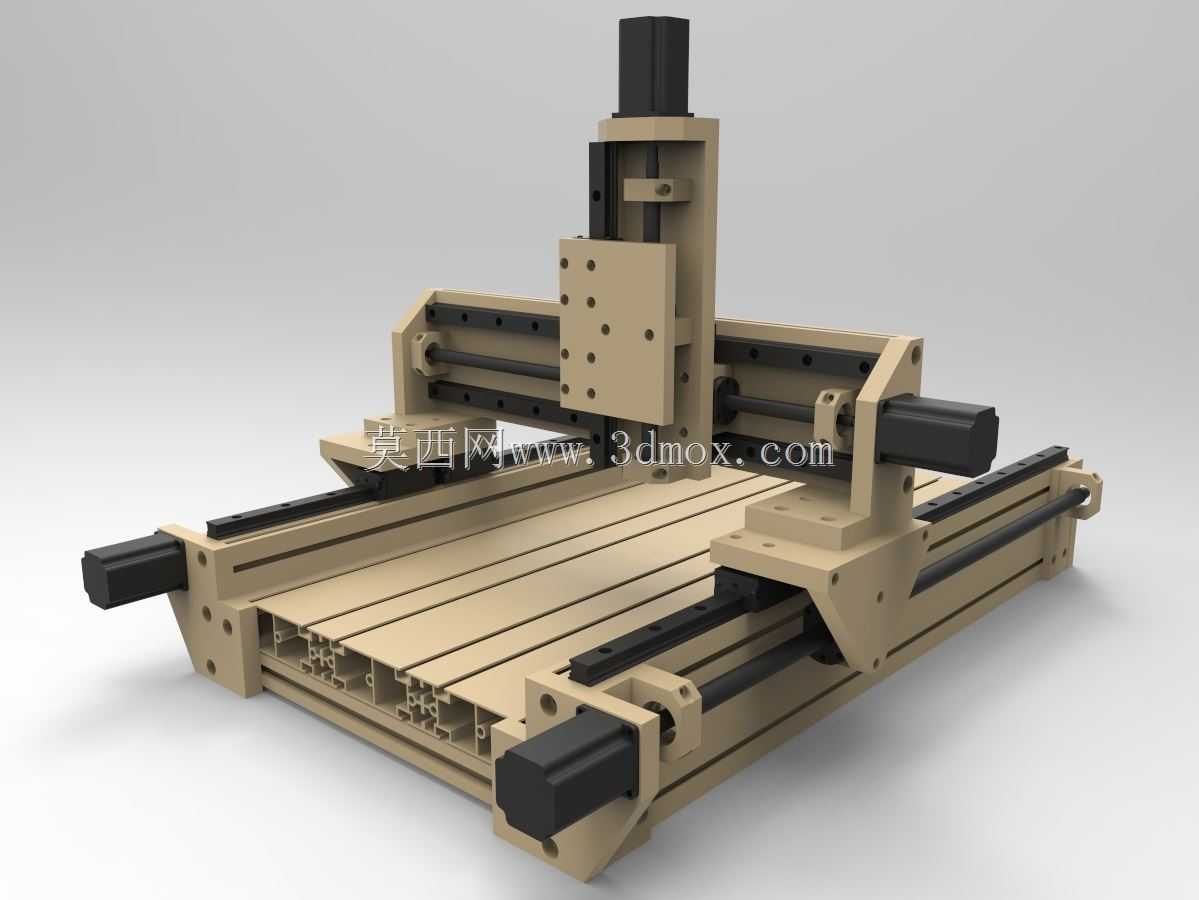

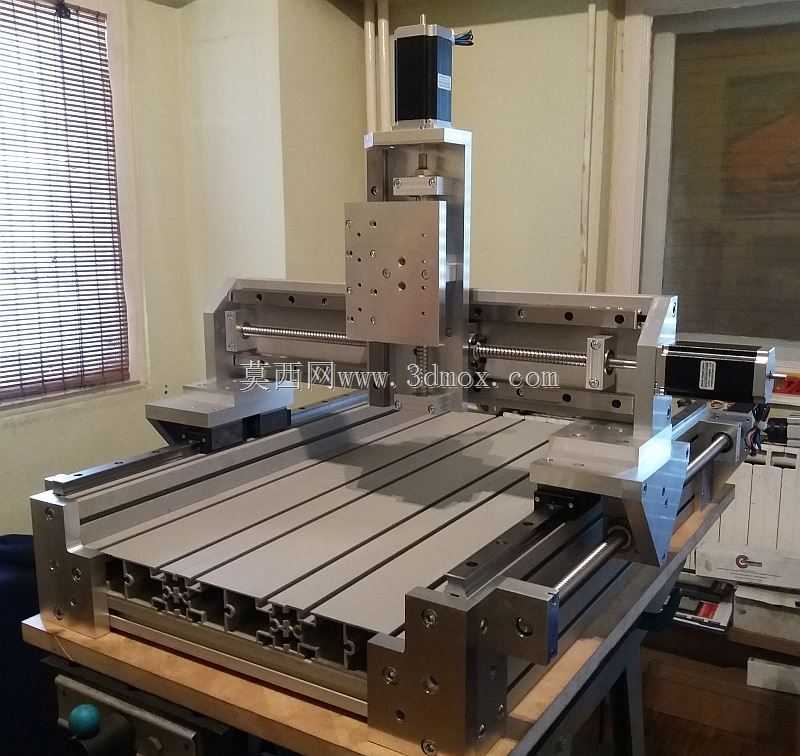

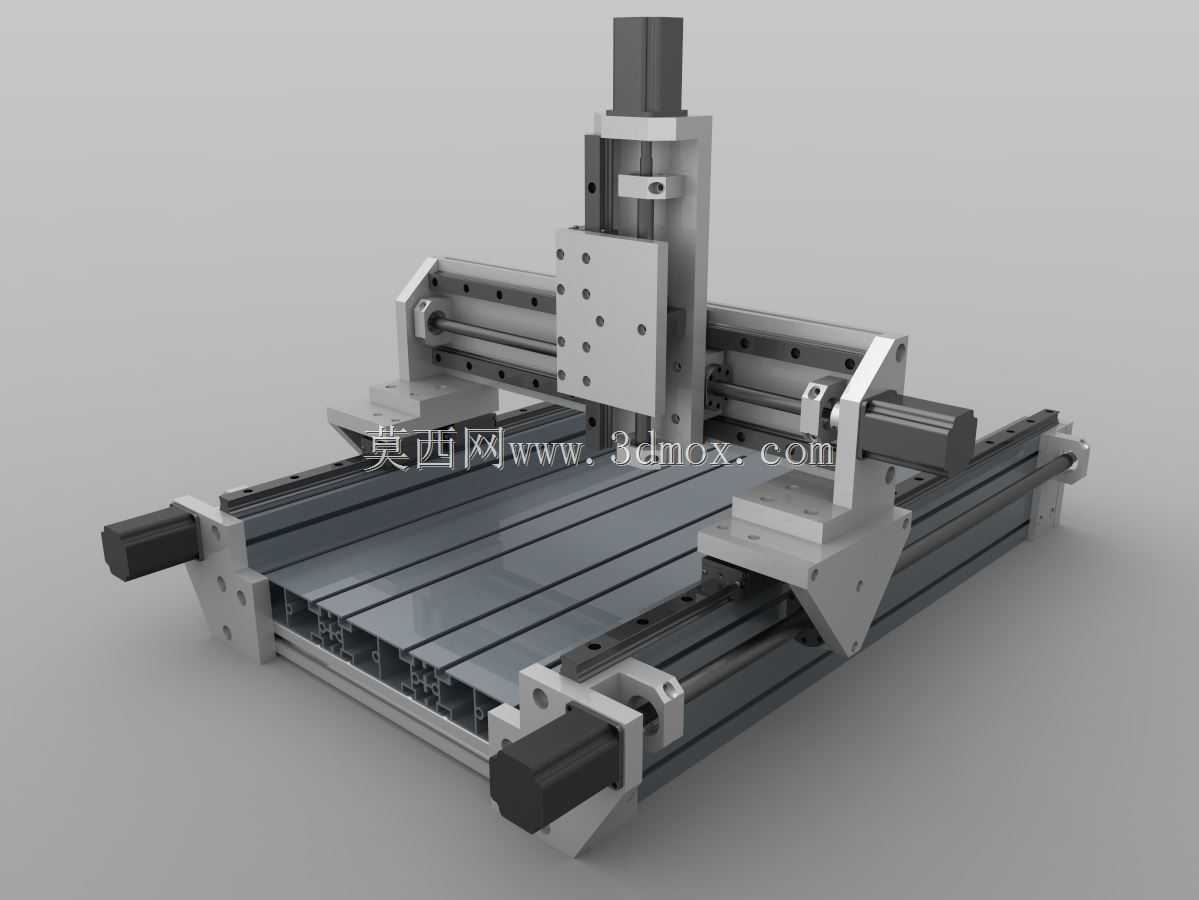

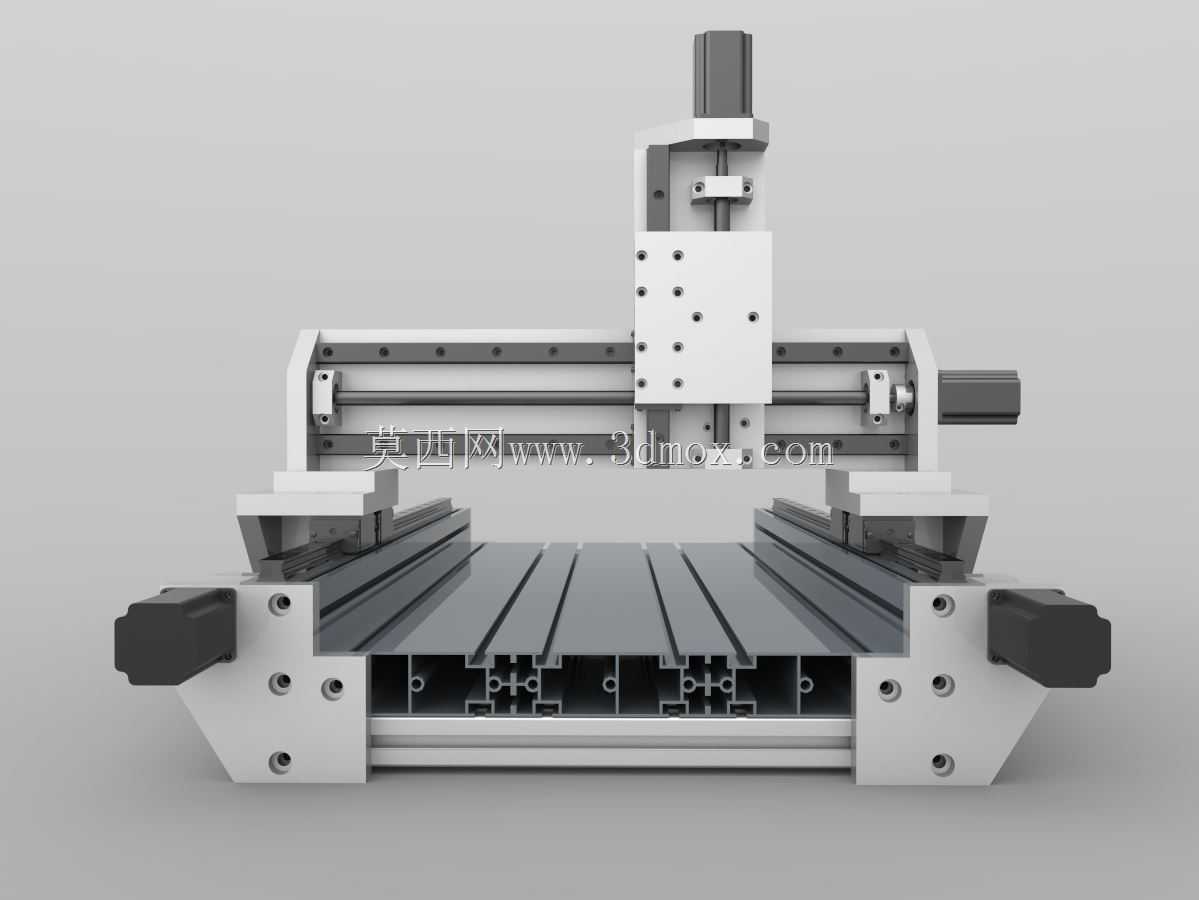

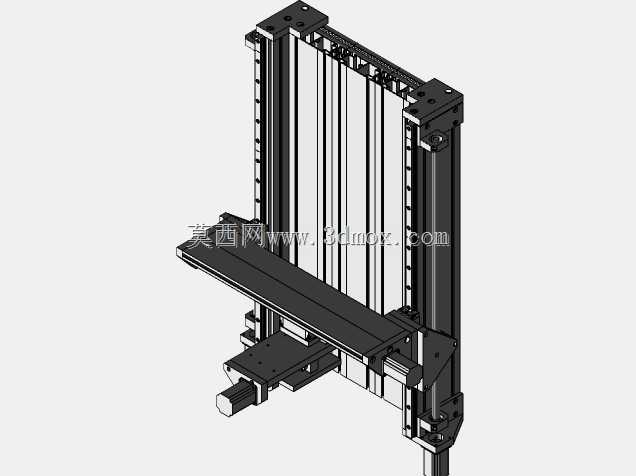

这款台式数控加工设备主要面向小型加工工坊、个人DIY创作场景以及教学实训领域使用，可完成木材、软金属、亚克力、PCB板等多种材质的平面雕刻、轮廓切割、钻孔铣槽等加工作业，能够适配广告标识制作、工艺礼品加工、小型五金零件打样、电路板试制等多种实际生产需求，相较于大型工业加工设备，它的占地面积更小，部署灵活，对使用场地的承重、空间要求更低，同时兼顾了加工精度与操作便捷性，适合小批量定制化生产场景使用。设备整体采用龙门式移动结构设计，加工台面为固定式T型槽平台，待加工工件可通过T型槽配合压块快速装夹固定，台面的平面度经过精密调校，能够保障大尺寸工件加工时的基准一致性。X轴方向采用双侧驱动布局，配合INA25系列直线钢轨作为传动导向部件，钢轨的预紧调校可有效消除传动间隙，提升高速移动时的运行平稳性，降低运动过程中的抖动，保障加工表面的光洁度；Y轴传动同样采用直线导轨搭配滑块的组合，承载能力更强，可适配不同重量的加工头组件；Z轴方向采用立式滑台结构，搭载nema23规格步进电机提供进给动力，可实现加工头的上下精准进给，满足不同深度的加工需求。设备的主体框架采用回收铝型材拼接组装，铝型材本身具备重量轻、结构强度高、不易锈蚀的特点，模块化的型材拼接设计也方便后期的维护调整与部件扩展，滑台等受力连接部位采用铸铝板加工而成，铸铝材质的抗震性能优异，可有效吸收加工过程中产生的振动，提升加工稳定性。设备的安装边界可适配常规小型车间的工作台摆放，整体宽度与深度控制在常规桌面可承载的范围内，无需额外制作专用地基，接入常规民用电源即可完成部署，各轴的运动行程可覆盖多数小型加工件的尺寸需求，加工头的安装位预留了标准接口，可根据实际作业需求更换不同功率的主轴、激光头等功能部件，拓展设备的加工适用范围。在设计过程中充分考虑了日常维护的便捷性，所有传动部件均设置在易观察、易操作的位置，日常的润滑、紧固保养无需复杂拆解，走线布局沿铝型材槽位规整布置，既避免了加工过程中碎屑对线路的损伤，也方便后期线路故障的排查检修。
