小型立式DIY数控铣床结构设计

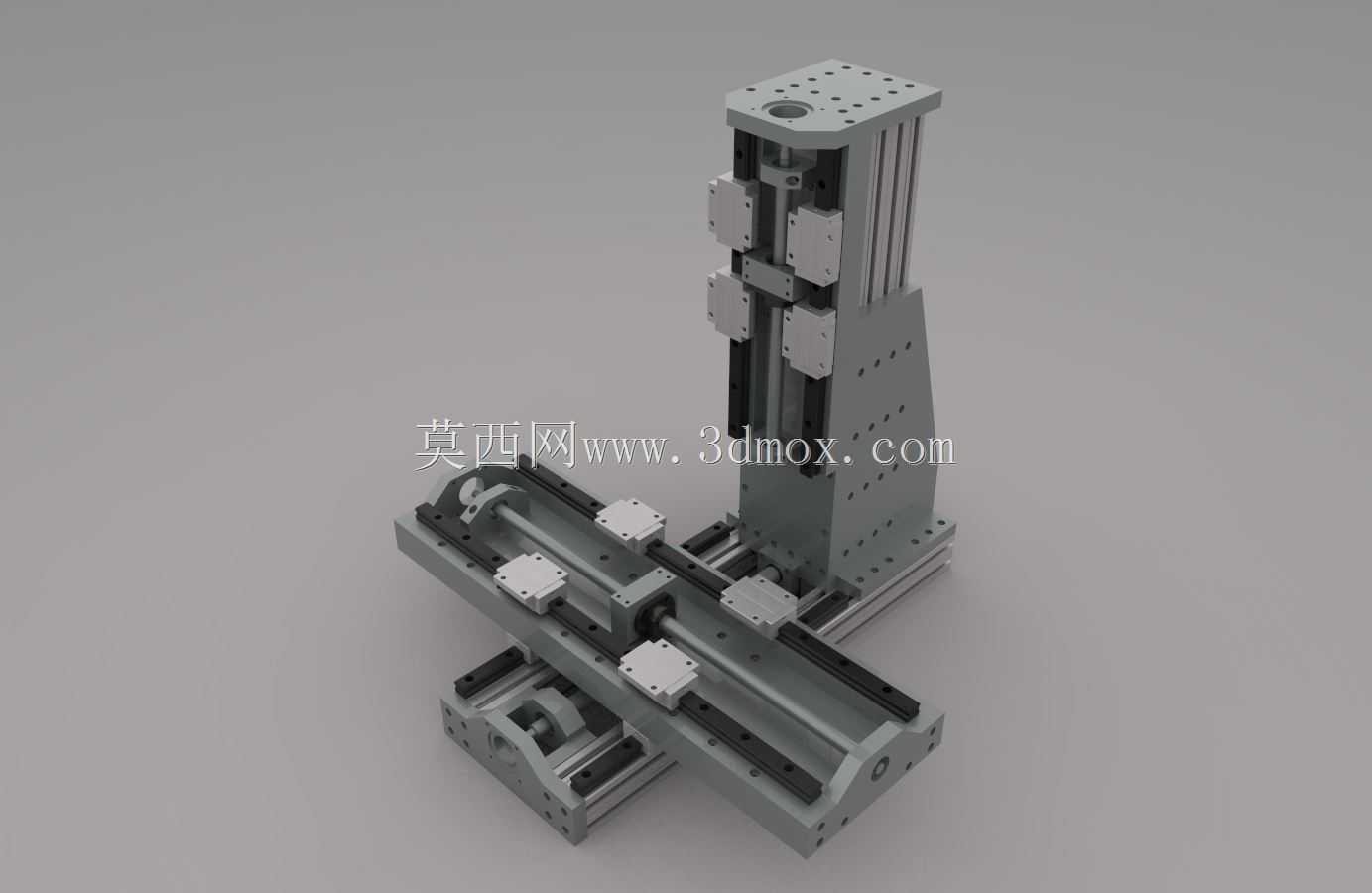

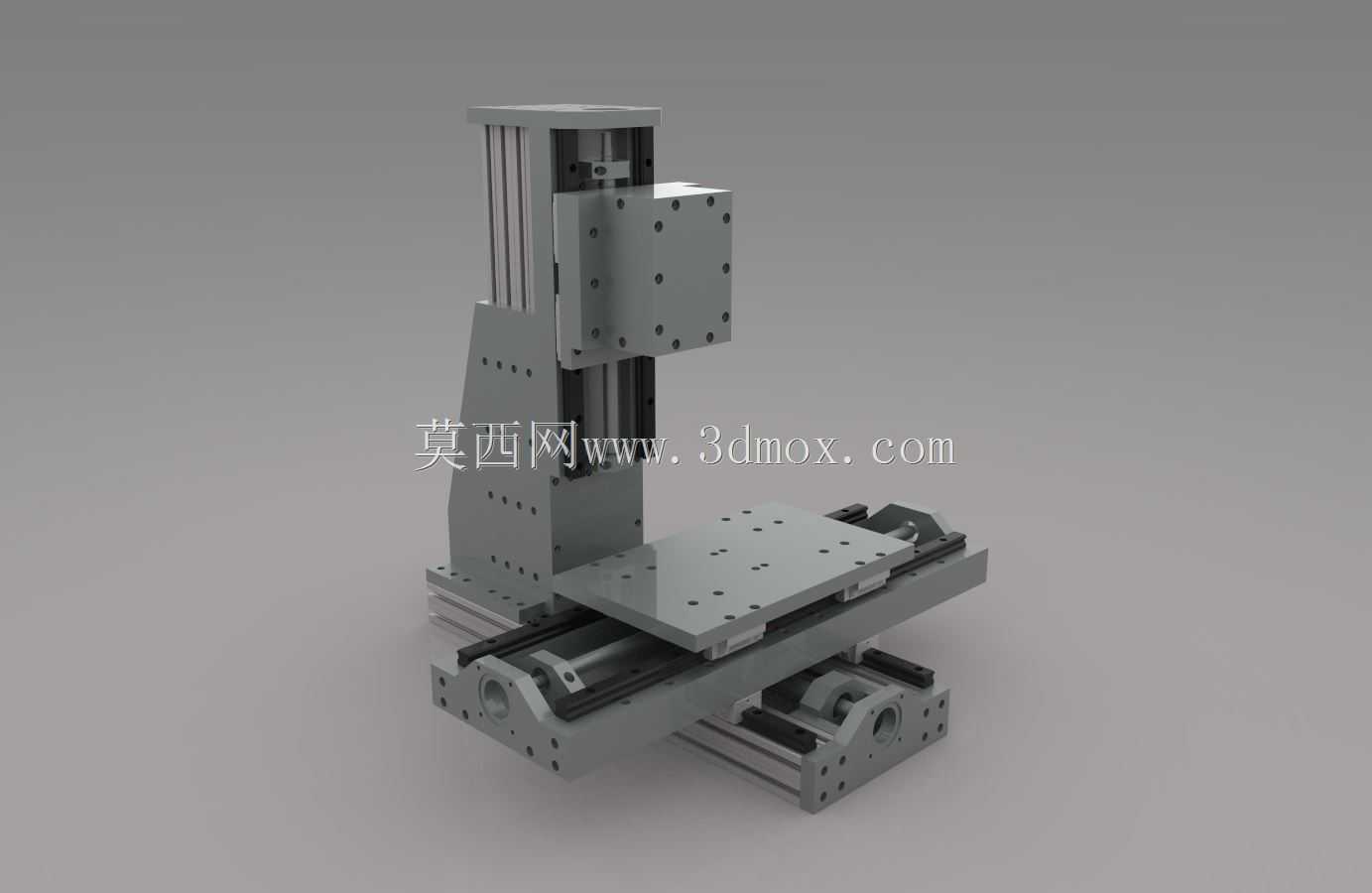

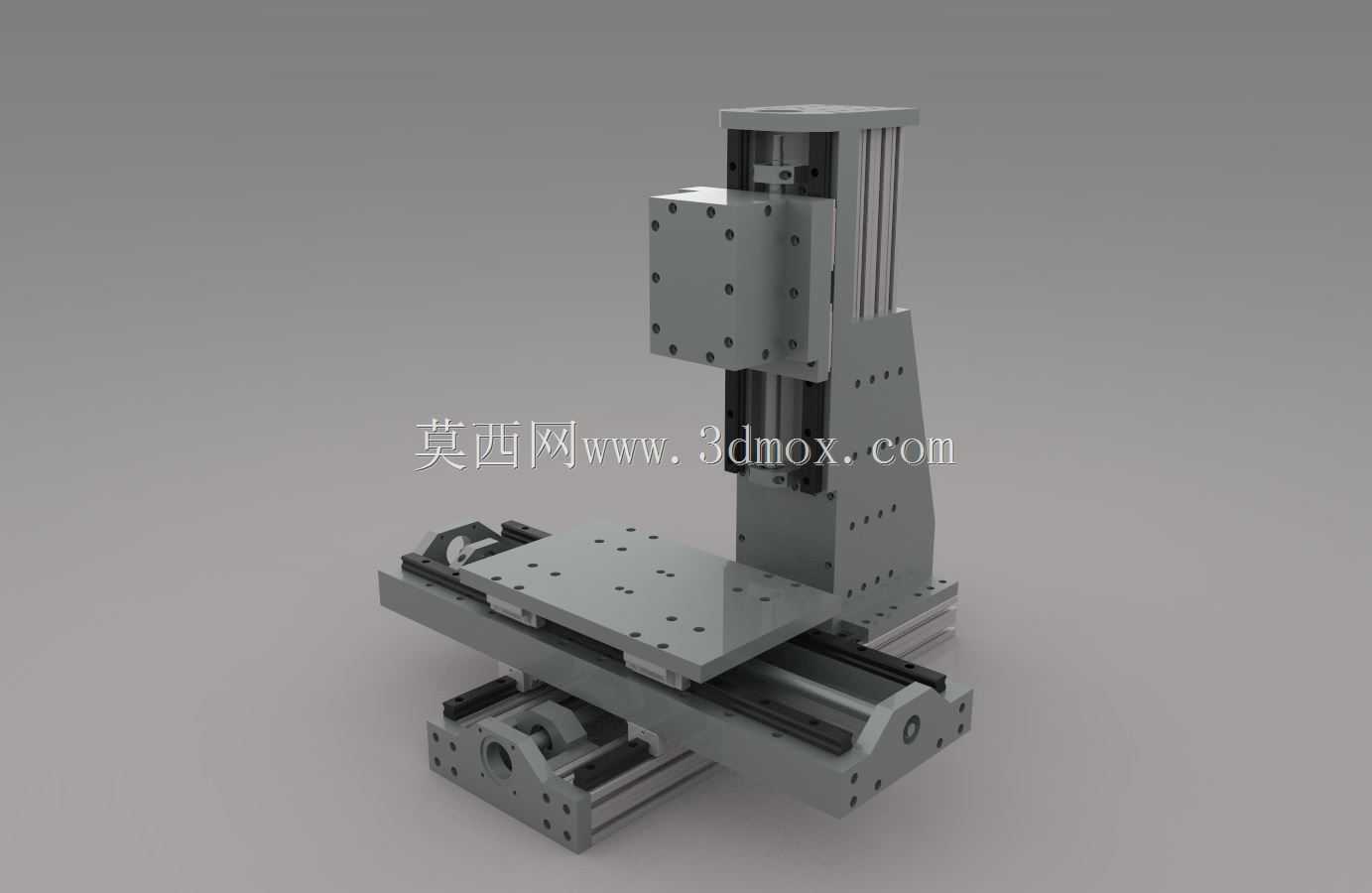

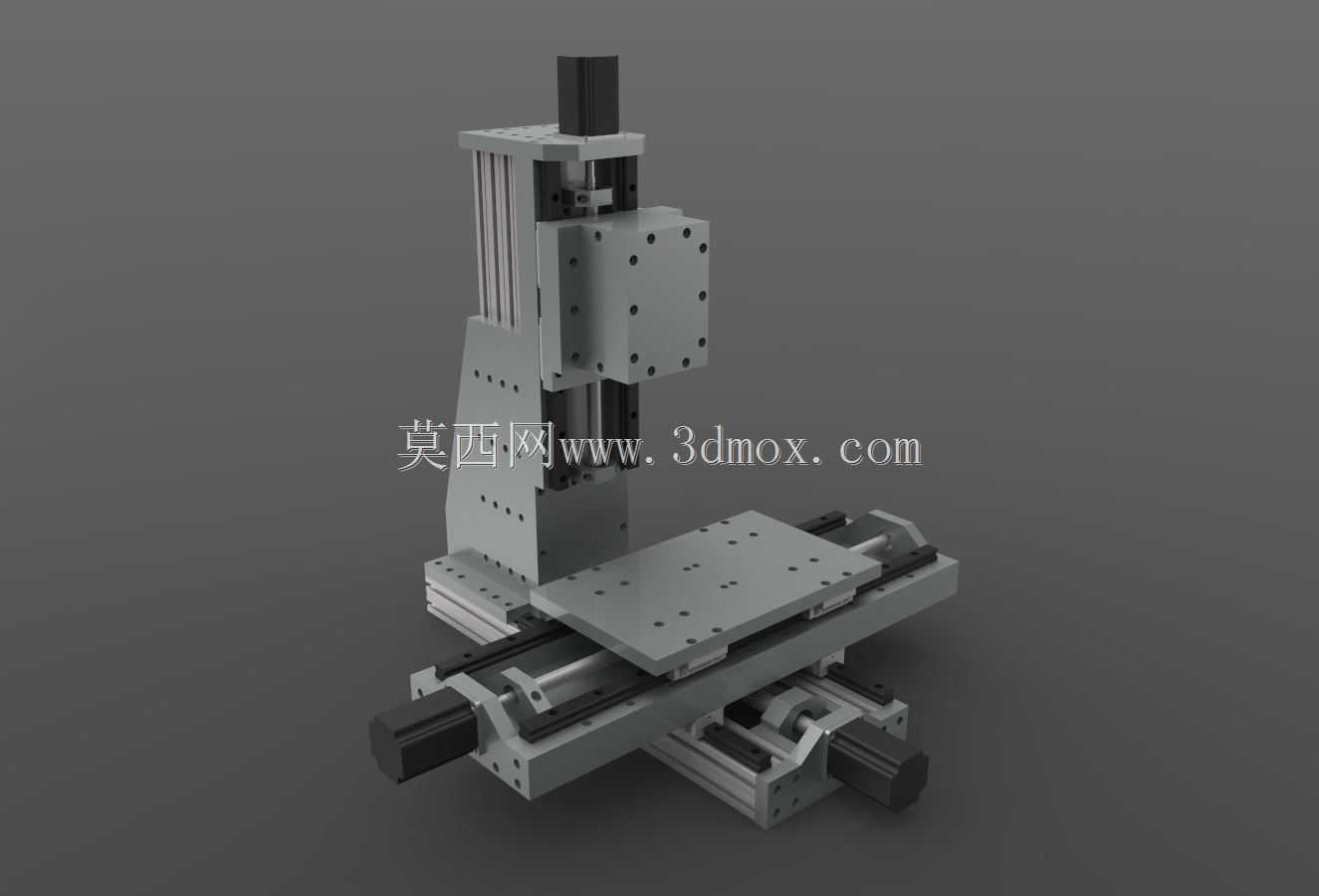

这款小型立式数控铣床主要面向个人加工工坊、创客空间、小型零件试制场景，可完成有色金属、工程塑料、软质木材等材质的平面铣削、轮廓雕刻、钻孔攻丝等加工工序，能够满足小批量定制零件、手板模型、创意五金件的加工需求，相较于工业级大型铣床，它占地空间小、搭建成本低，适合非量产级的精密加工作业。设备采用立式主轴布局，主轴箱沿立柱垂直方向做进给运动，十字工作台沿床身做X、Y两个水平方向的进给，三轴传动均采用精密滚珠丝杠搭配SHS30系列直线导轨，传动间隙小、运动阻力低，可保证进给过程的平稳性与定位精度，进给动力选用带编码器的混合步进电机，可实现闭环位置反馈，避免丢步问题，提升加工过程的位置控制精度。整体结构采用工业铝型材搭配MIC-6铝板搭建，铝型材的模块化特性降低了整体加工与装配难度，MIC-6铝板具备优异的平面度与结构稳定性，作为工作台面、安装基板可有效降低受力形变，保证整机的结构刚性。设计过程中优先考虑DIY场景的装配可行性，所有安装孔位均采用标准化设计，零件加工精度要求适配普通机加工条件，无需特殊定制工装即可完成整机组装；结构上预留了主轴升级、冷却系统加装、防尘罩安装的扩展空间，用户可根据自身加工需求调整配置。整机安装边界控制在桌面级设备范畴，占地面积不超过0.5平方米，工作台有效行程覆盖小型零件的常规加工尺寸范围，垂直方向行程可满足一定高度零件的加工需求，各运动轴的极限位置均预留了缓冲安装位，可避免超程碰撞造成的结构损坏，整体布局紧凑，运动部件无突出干涉区域，可直接放置于标准工作台面上使用，无需额外做地基固定。
