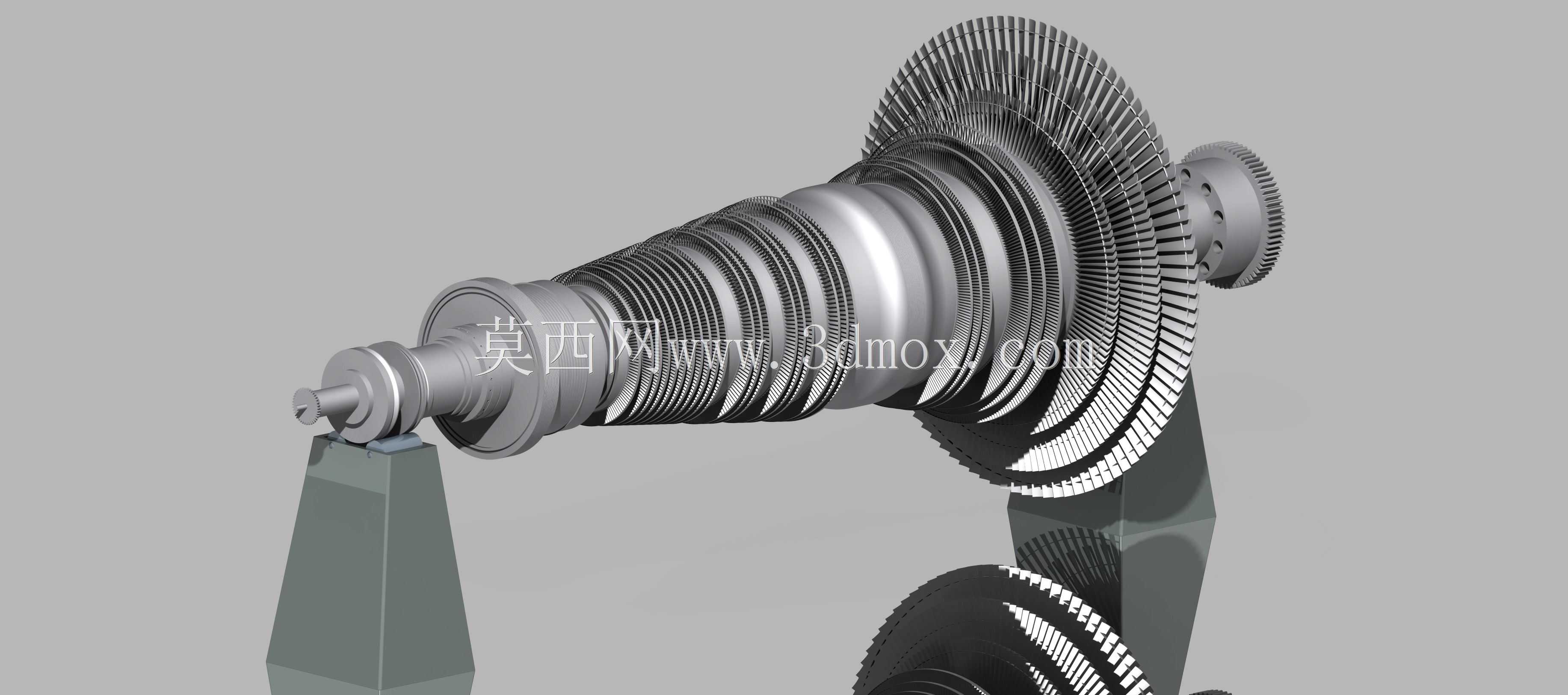

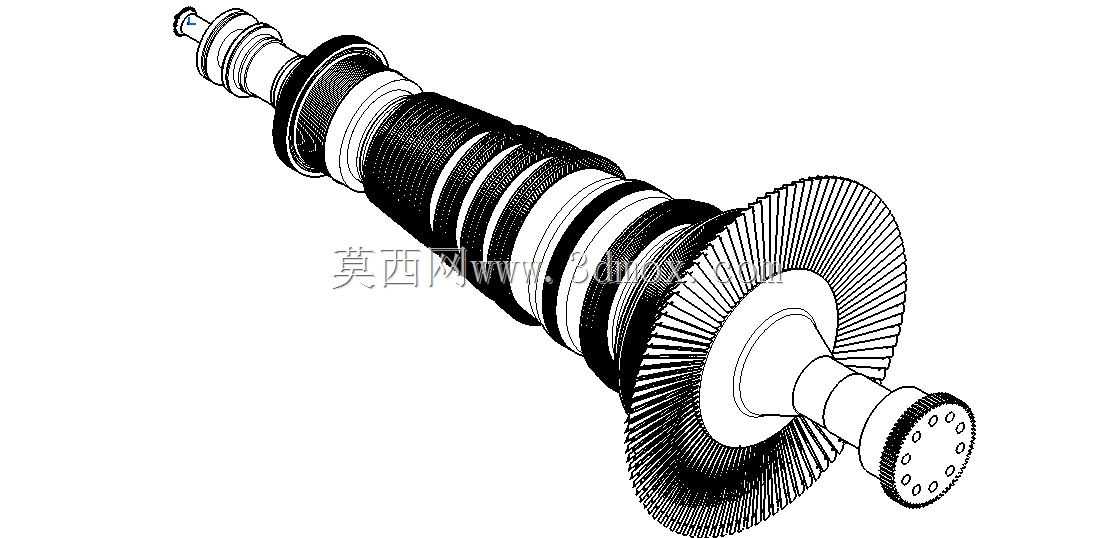

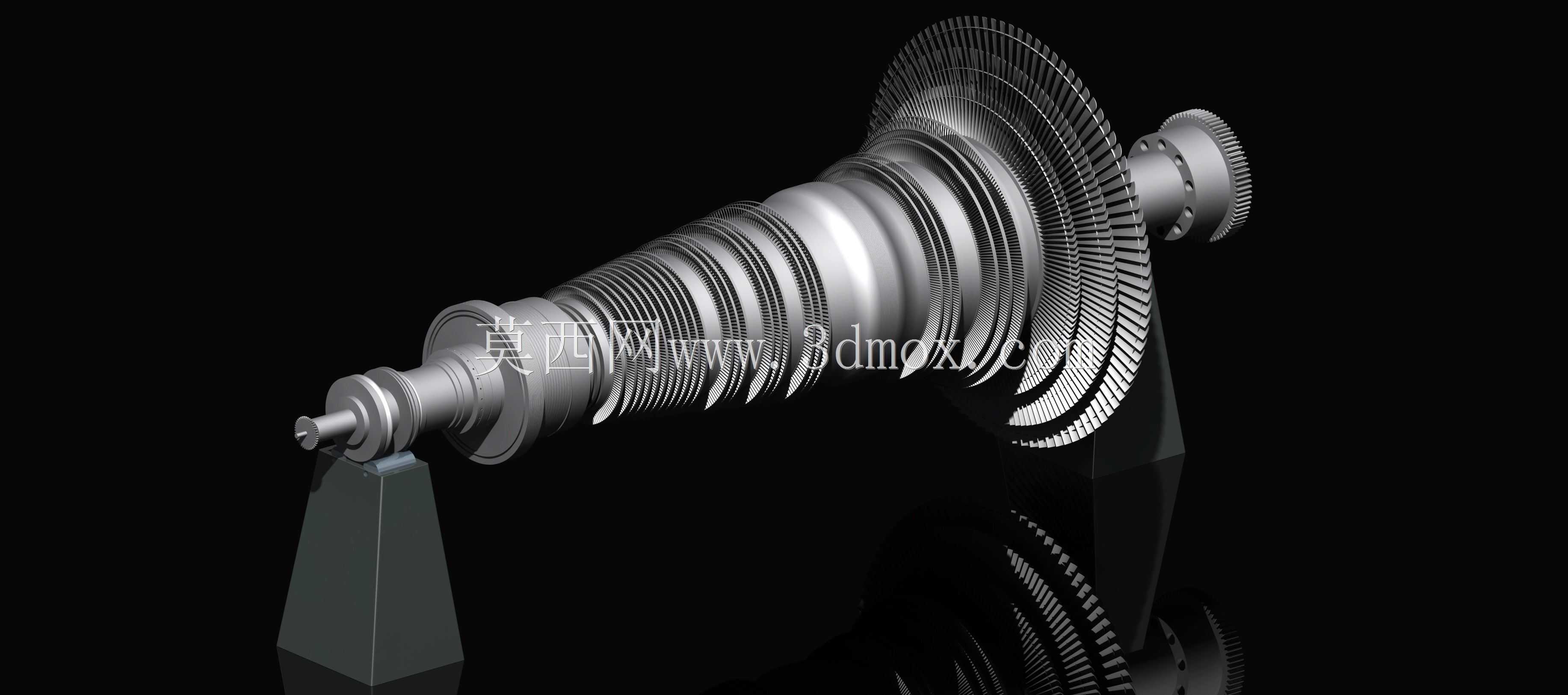

多级反动式工业汽轮机转子总成结构

该结构为多级反动式工业汽轮机核心转子总成，是火力发电厂、大型化工园区、冶金联合企业自备电站、燃气-蒸汽联合循环电站中热能转换为机械能的核心做功部件，也可作为大型工业压缩机、船舶主推进动力装置的直接驱动源，适配高温高压、变工况运行的复杂工业场景，承担着将蒸汽携带的热能高效转化为旋转机械能的核心功能，是整套汽轮机组中加工精度要求最高、动平衡控制最严苛的核心组件。整套转子采用整锻+套装组合式结构设计，高压段主轴与轮盘为一体化整锻加工，从进汽端到排汽端逐级增大轮盘直径，适配蒸汽膨胀过程中比容逐步增大的通流需求，低压段末几级长叶片轮盘采用过盈热套工艺装配在主轴上，兼顾整锻转子的高强度优势与套装转子的加工便利性，可有效降低大尺寸转子的锻造难度与制造成本。各级动叶片采用变截面扭叶片设计，叶型沿叶高方向按等环流流场规律优化扭转，匹配静叶出口的汽流角分布，减少汽流冲击损失与叶顶漏汽损失，叶根采用成熟的枞树型结构嵌入轮盘对应叶根槽，通过锁紧片实现轴向定位，可承受高速旋转下的巨大离心载荷与蒸汽交变作用力，末级长叶片顶部自带围带与拉金结构，运行时可形成整圈阻尼效应，大幅降低叶片振动应力，避免共振失效风险。转子两端支撑轴颈采用高精度磨削加工，表面粗糙度控制在Ra0.8以下，适配滑动轴承的油膜形成要求，推力盘设置在进汽端侧，可平衡转子运行时产生的轴向推力，输出端采用法兰式联轴器结构，可直接与发电机转子或被驱动设备的输入轴刚性连接，传递额定输出扭矩。配套的定子组件包含各级隔板与汽封结构，隔板上安装的静叶栅可实现蒸汽的导向与膨胀加速，为下一级动叶提供符合设计角度的进汽流，轴端汽封与隔板汽封采用梳齿式迷宫密封结构，可有效减少蒸汽沿主轴间隙的泄漏量，提升机组整体循环效率。整套转子在设计阶段完成了全工况下的临界转速核算，确保工作转速区间完全避开各阶临界转速，出厂前需经过高速动平衡校验，将不平衡量控制在微米级精度范围内，避免运行时产生异常振动，安装时需保证转子与定子的同轴度偏差在0.02mm以内，预留合理的轴向热膨胀间隙，适配机组启停过程中的热变形需求，支撑基座采用落地式轴承座结构，具备足够的刚性与抗振性能，可吸收运行过程中的微小振动，保障机组长期稳定运行。
