Tz50v2小型遥控共轴双旋翼直升机结构

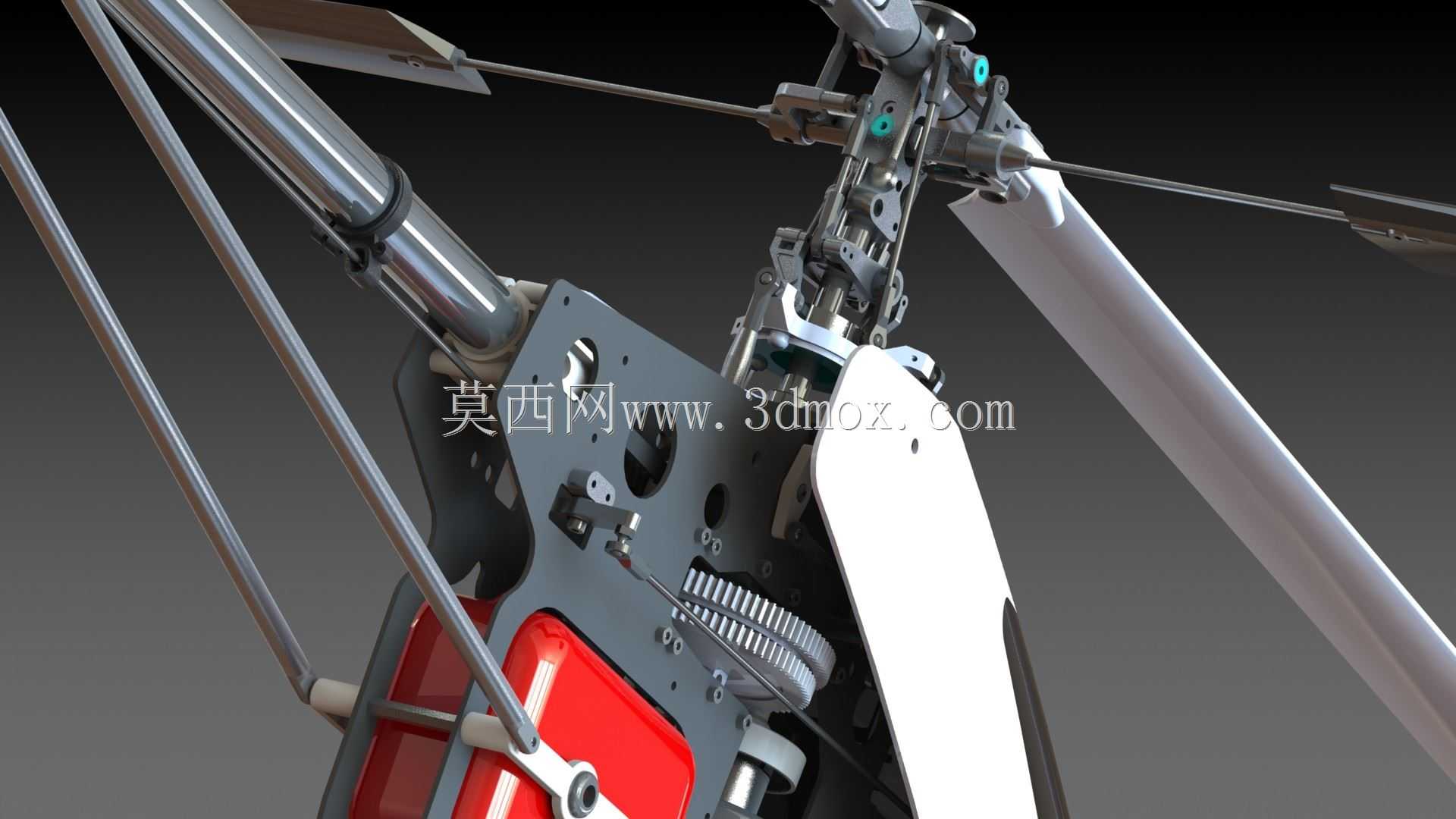

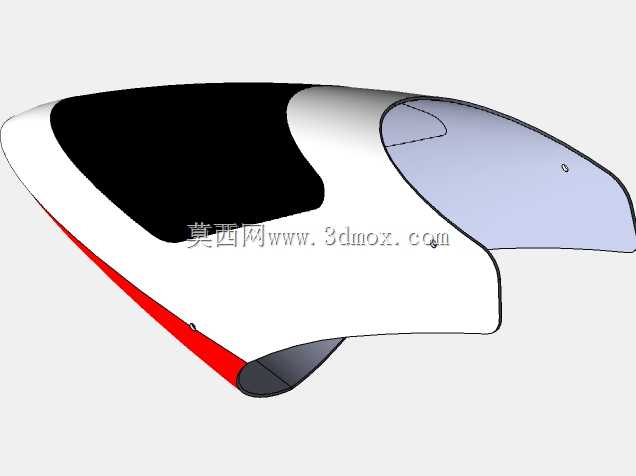

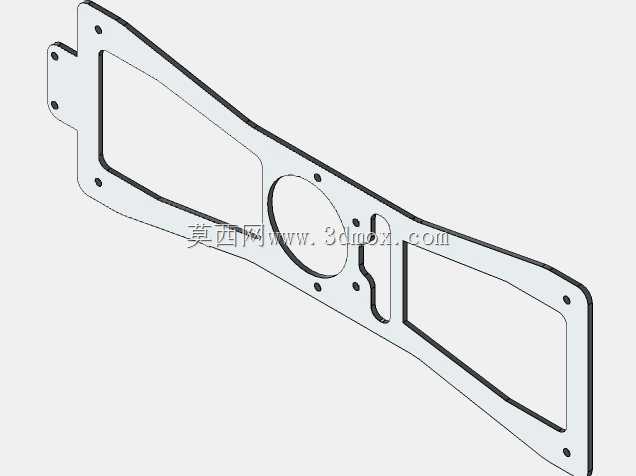

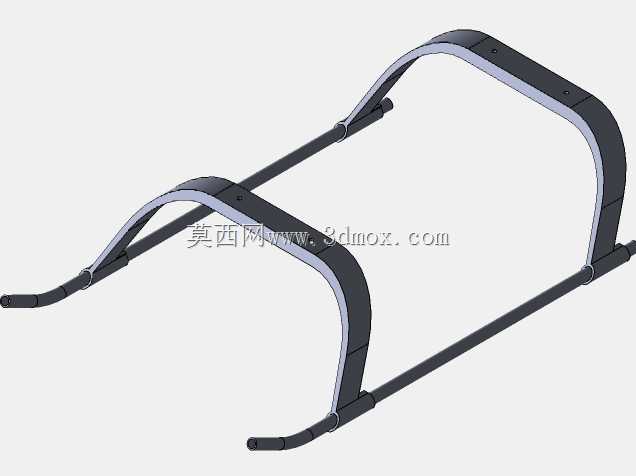

该模型还原的小型共轴双旋翼直升机，主要面向航模消费、航空科普教学、小型低空作业验证等场景，既可以作为航模爱好者的装配调试参考，也能为高校航空相关专业的旋翼气动、小型飞控课程提供具象的结构演示载体，部分轻量化改装版本还可搭载微型拍摄设备完成小范围低空巡检、航拍摄影等轻量化作业任务。整机采用共轴反转双旋翼布局，省去了传统单旋翼直升机必备的尾桨抗扭结构，通过上下两组旋翼反向旋转抵消扭矩，既缩短了尾梁长度，也降低了动力损耗，提升了整机悬停稳定性，对新手操控的友好度更高。机身主体采用半裸露式结构设计，核心传动、动力模块集中布置在机身中部重心位置，外部仅设置流线型整流罩覆盖关键部件，既可以降低飞行过程中的空气阻力，也方便日常维护时快速拆解检修部件。前部设置透明视窗模拟真机座舱结构，尾部采用轻量化镂空尾翼搭配小型安定翼，在保证航向稳定性的同时尽可能降低尾部结构重量。起落架采用滑橇式设计，弧形支脚具备一定弹性形变空间，降落时可以缓冲地面冲击力，无需额外加装减震结构即可适应草地、硬质平地等多种起降场地，同时滑橇结构也避免了轮式起落架的复杂转向、刹车机构，进一步降低了整机结构复杂度与维护成本。设计过程中充分考虑了小型航模的装配与调试需求，旋翼桨毂采用模块化铰接结构，可分别调整上下旋翼的桨距，适配不同飞行重量下的升力需求；传动系统采用直连式布局，动力输出轴直接连接共轴双旋翼的差速机构，减少了传动环节的动力损耗；机身框架采用轻量化镂空设计，在保证结构强度的前提下尽可能降低整机自重，提升载荷能力与续航表现。整机尺寸适配常规航模收纳与运输需求，旋翼展开直径、机身长度、起落架高度均控制在合理范围内，无需拆解即可放入常规航模收纳包，滑橇式起落架的横向跨度经过优化，停放时具备足够的防侧翻能力，安装调试时无需额外制作支撑工装即可平稳放置在工作台面，旋翼转动范围与机身、尾翼、起落架均预留足够安全间隙，避免飞行过程中出现结构干涉。
