迷你Naze32Acro穿越机飞控结构设计

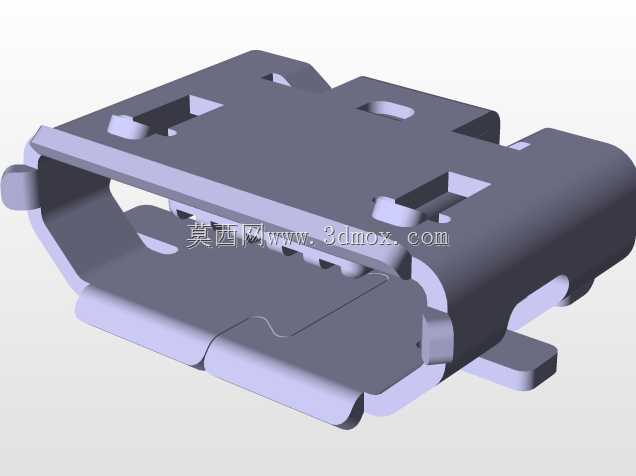

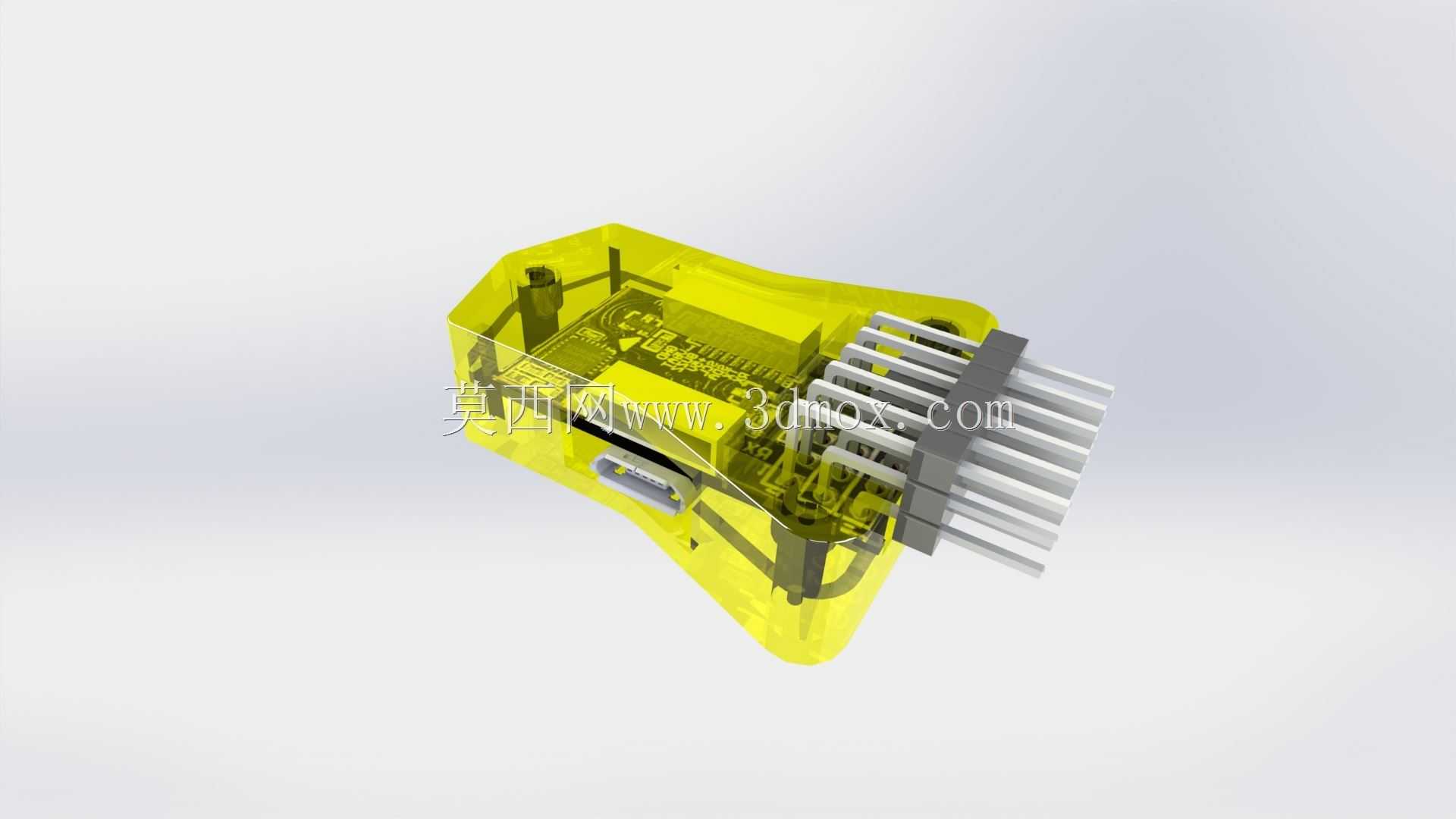

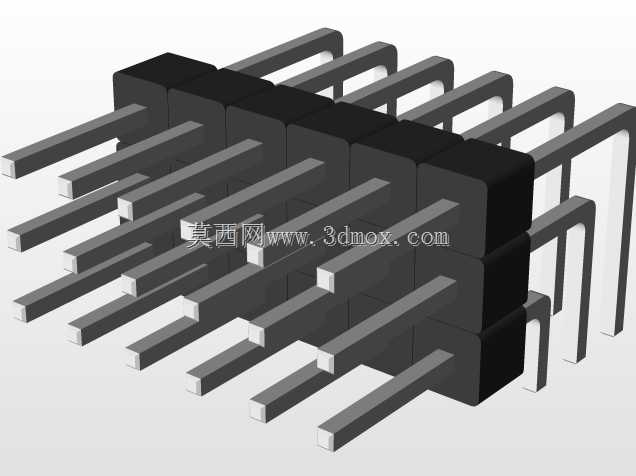

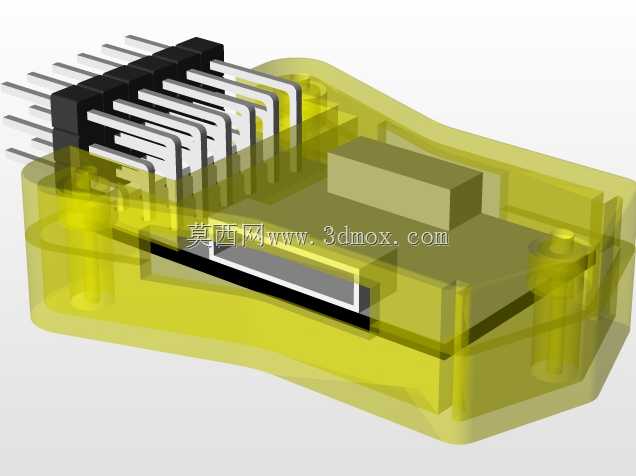

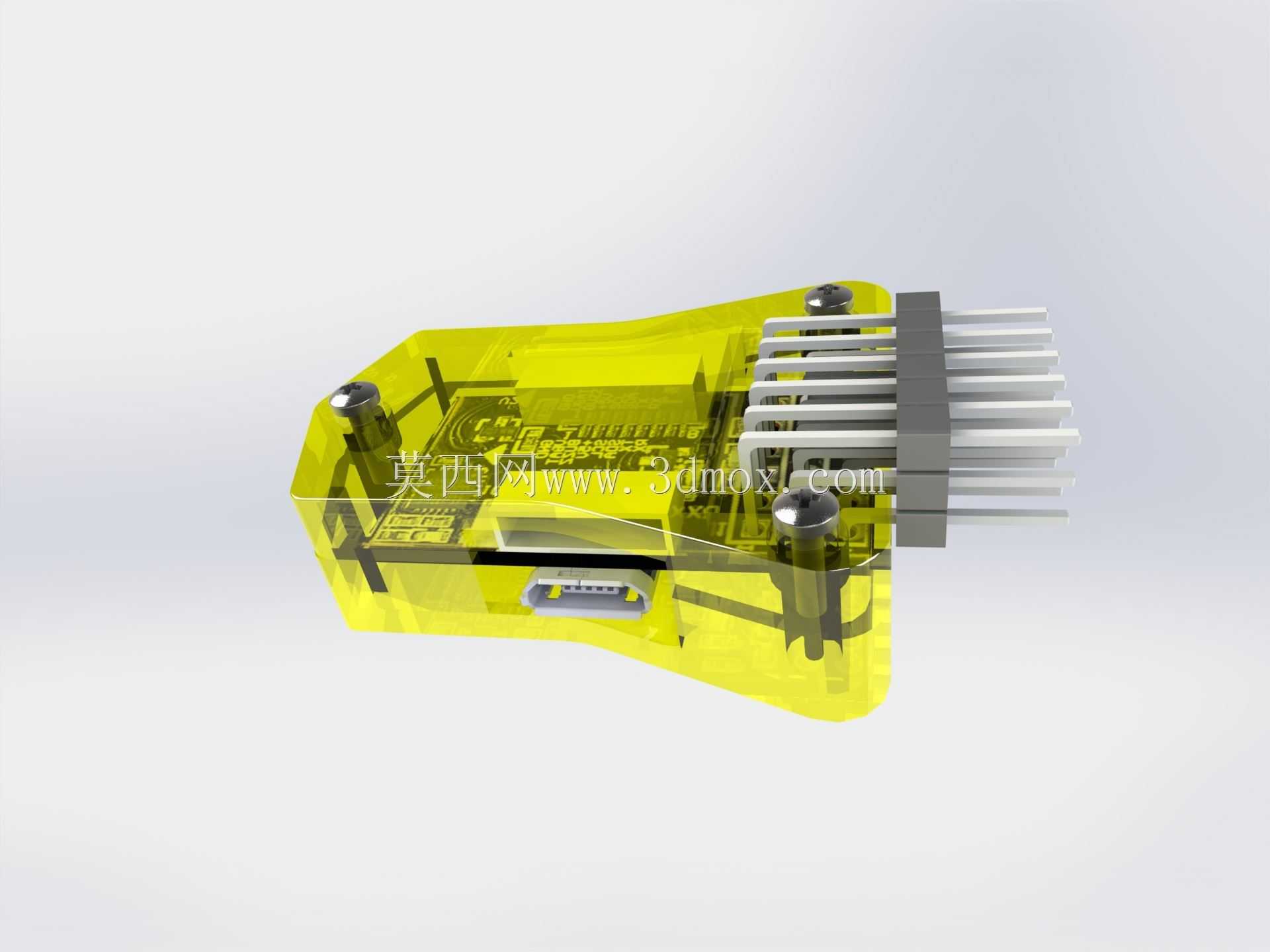

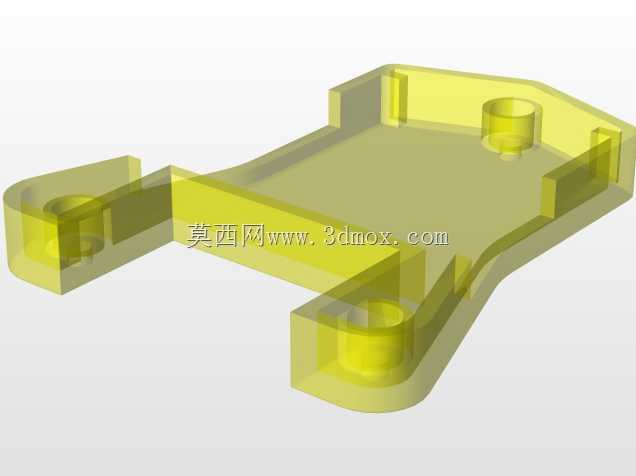

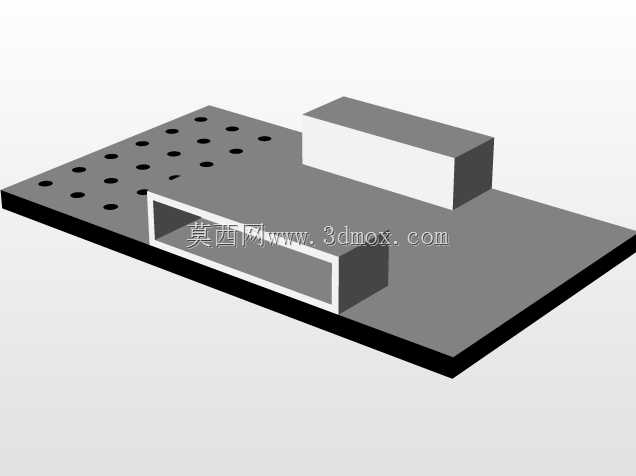

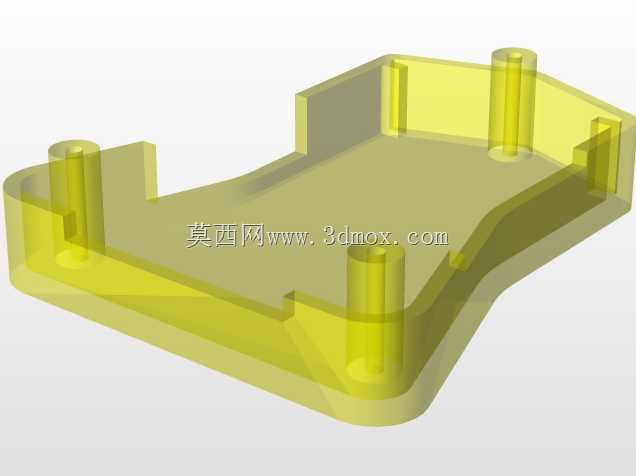

这款迷你飞控是专为小型穿越机、微型四旋翼飞行器打造的核心控制部件，在室内竞速航模、微型航拍无人机、小型教育类无人机等场景中承担核心姿态解算与飞行控制职能，能够在紧凑的机身空间内完成飞行器三轴加速度、三轴角速度数据的实时采集，结合飞控内置的控制算法输出精准的电调控制信号，保障飞行器在高速机动、姿态快速切换过程中的飞行稳定性。从设计思路来看，这款飞控采用了半透明防护外壳的结构设计，外壳轮廓完全贴合内部PCB板的外形边界，在尽可能压缩整体安装体积的同时，预留了排针接口的安装位与接线操作空间，外壳边缘做了圆弧过渡处理，既能够避免装机过程中尖锐边角划伤线材或机身结构，也能降低飞行过程中外壳与机架磕碰造成的结构损伤。外壳上预留的Micro USB接口开孔位置精准，能够在不拆卸外壳的前提下完成飞控固件的烧录与参数调试工作，大幅降低了装机后的调试难度。排针接口采用单侧直插布局，所有信号输出、电源输入引脚统一排布在飞控一端，能够适配小型穿越机紧凑的布线空间，减少线材弯折带来的信号干扰与连接松动风险。从安装边界来看，这款飞控整体尺寸适配微型穿越机的标准安装孔位，外壳厚度控制在极小范围内，不会额外增加机身的正面风阻，安装时仅需通过四颗微型螺丝即可将飞控固定在机架的飞控安装位，安装孔位的同轴度精度控制在合理范围内，能够避免安装过程中出现孔位错位导致的PCB板受力变形问题。半透明的外壳设计可以让使用者直观观察到内部板载的指示灯状态，无需拆卸外壳就能快速判断飞控的上电状态、传感器校准状态，在户外飞行调试时能够快速排查基础故障。飞控外壳的内部做了限位筋结构设计，能够将PCB板牢牢固定在外壳内部，即使飞行器在高速飞行中出现剧烈震动或者轻微炸机，也不会出现PCB板移位导致的接口错位、元件磕碰损伤问题，有效提升了飞控在复杂飞行场景下的结构可靠性。整体结构在满足防护需求的前提下做到了极致的轻量化，不会给微型飞行器带来额外的负载负担，能够有效提升小型飞行器的续航表现与机动灵活性。
