半挂集装箱货运卡车底盘结构设计

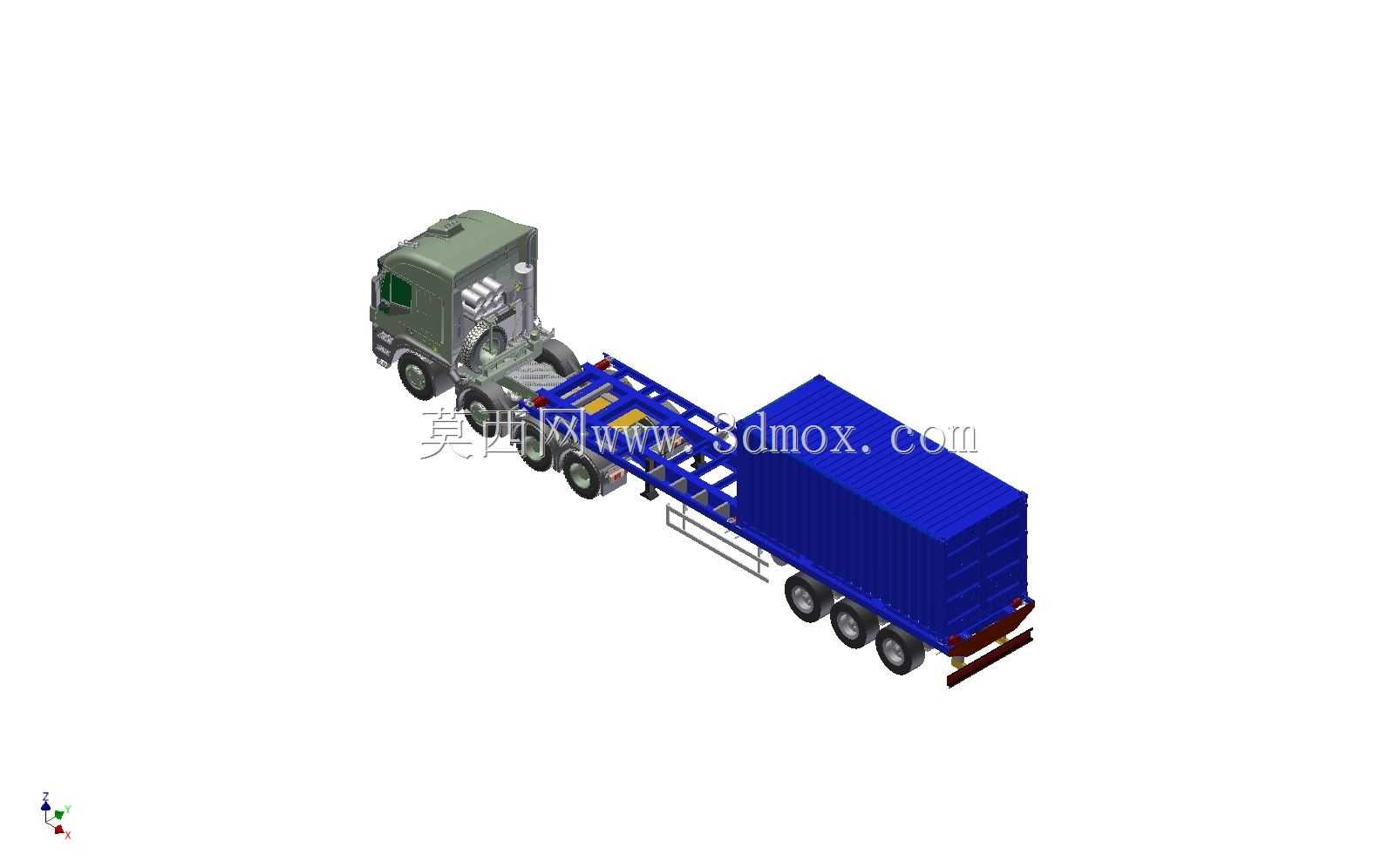

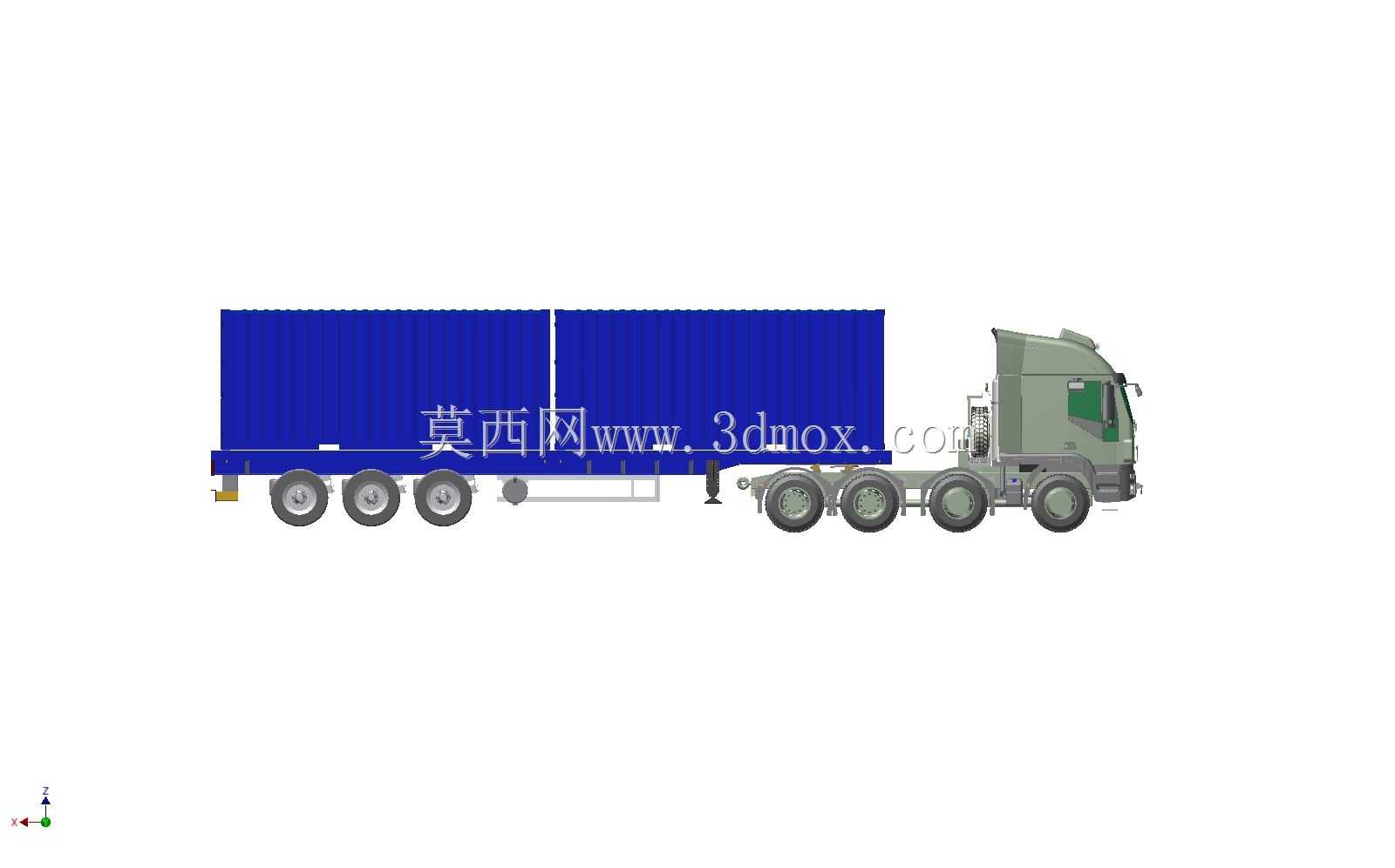

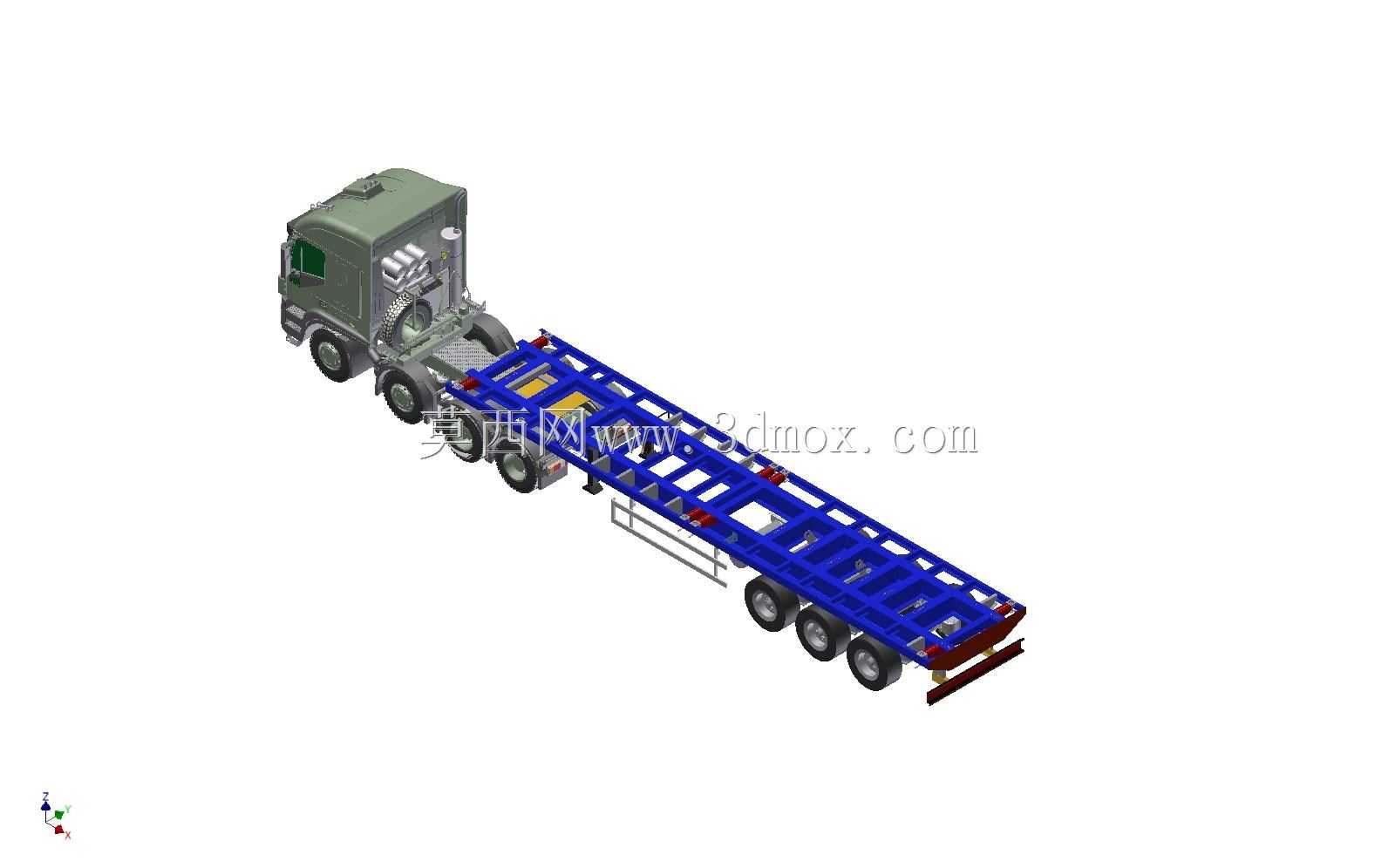

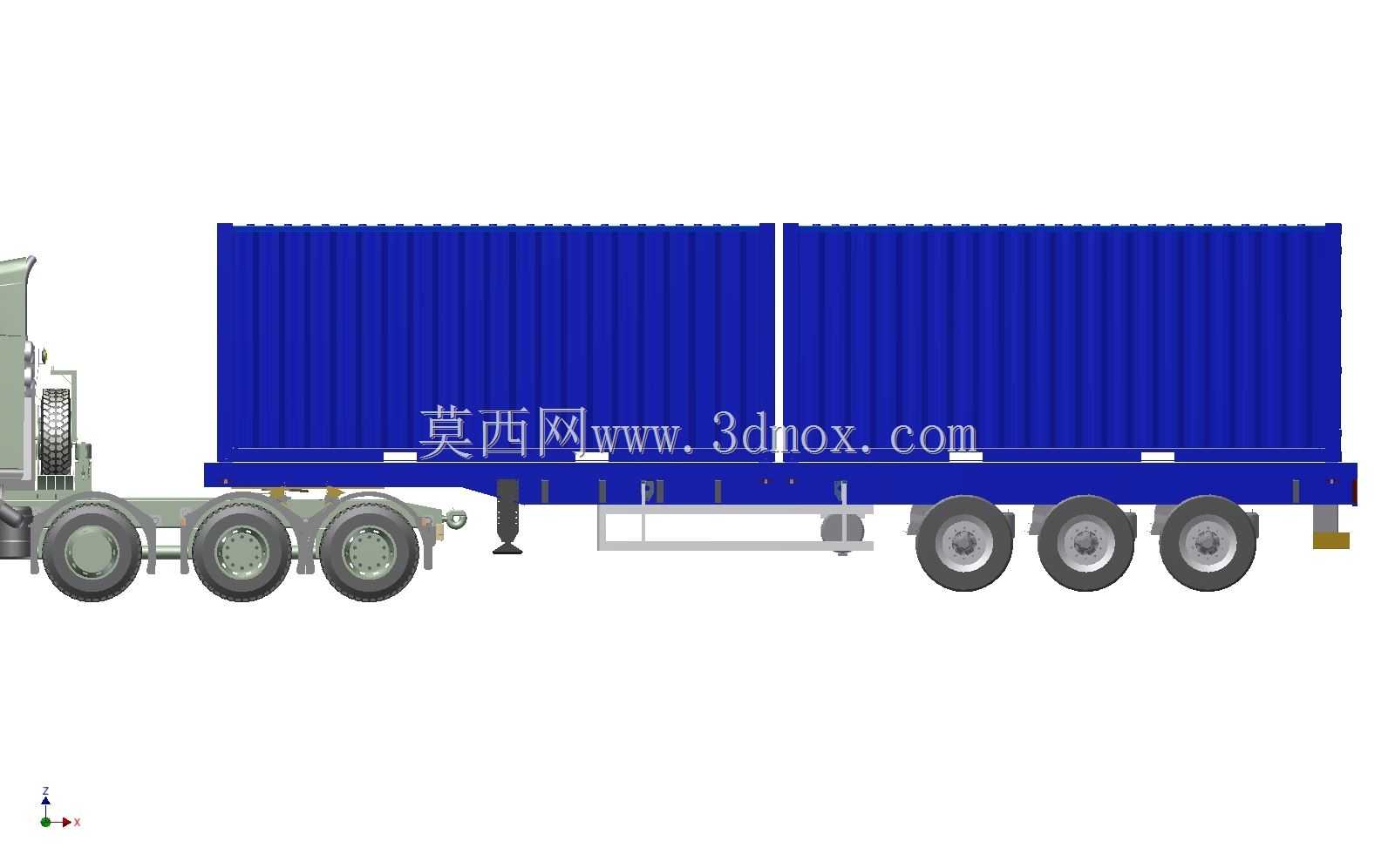

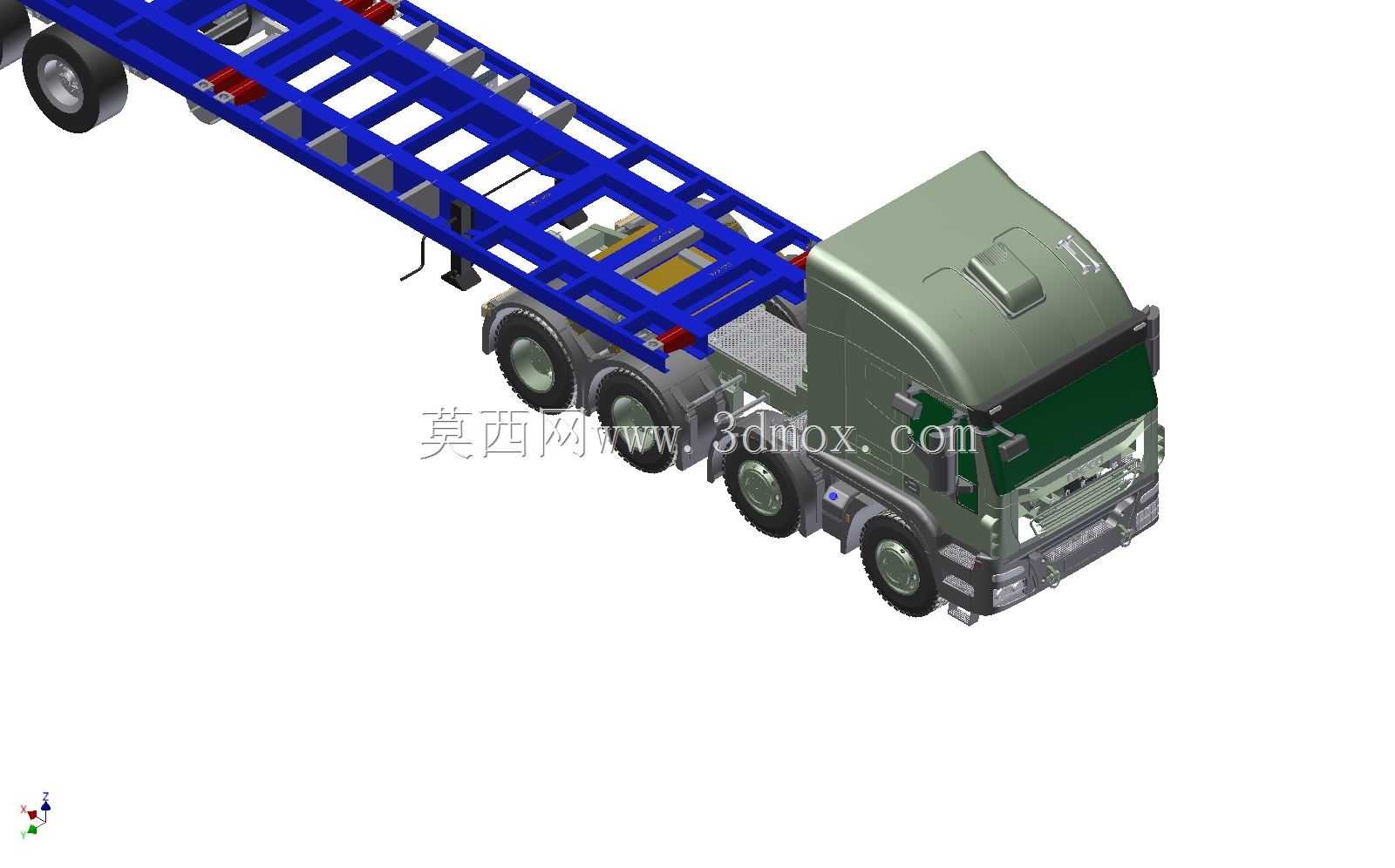

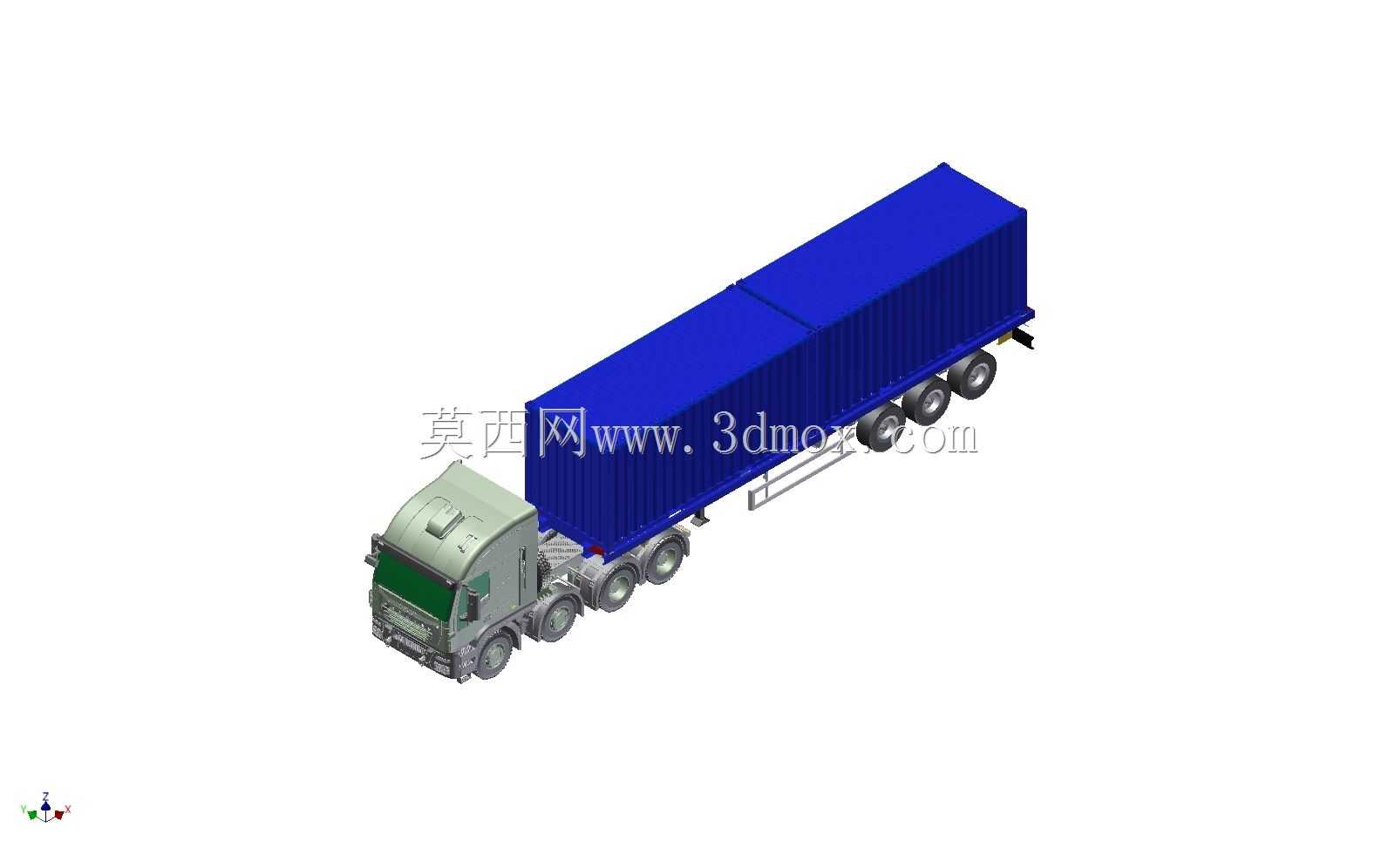

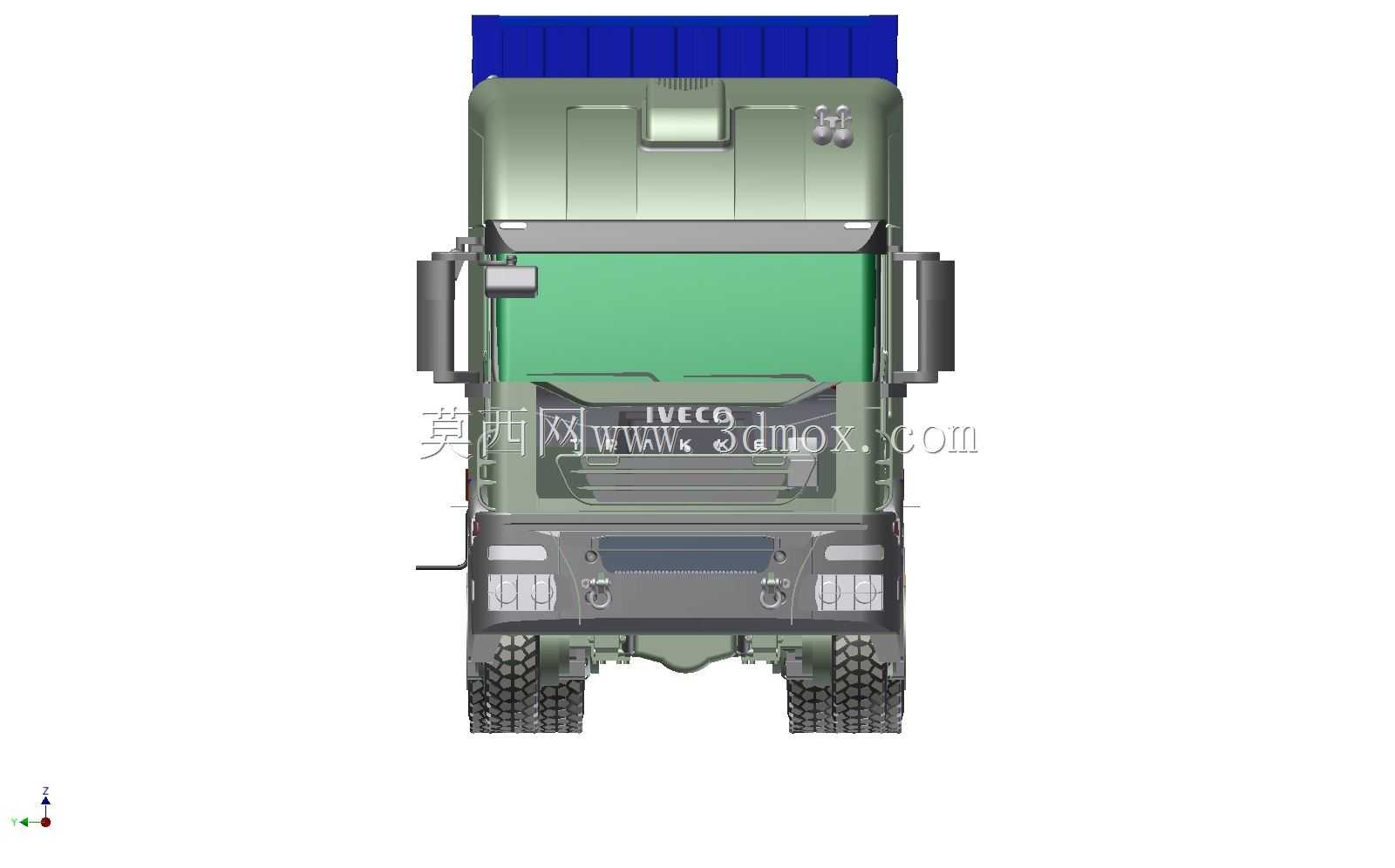

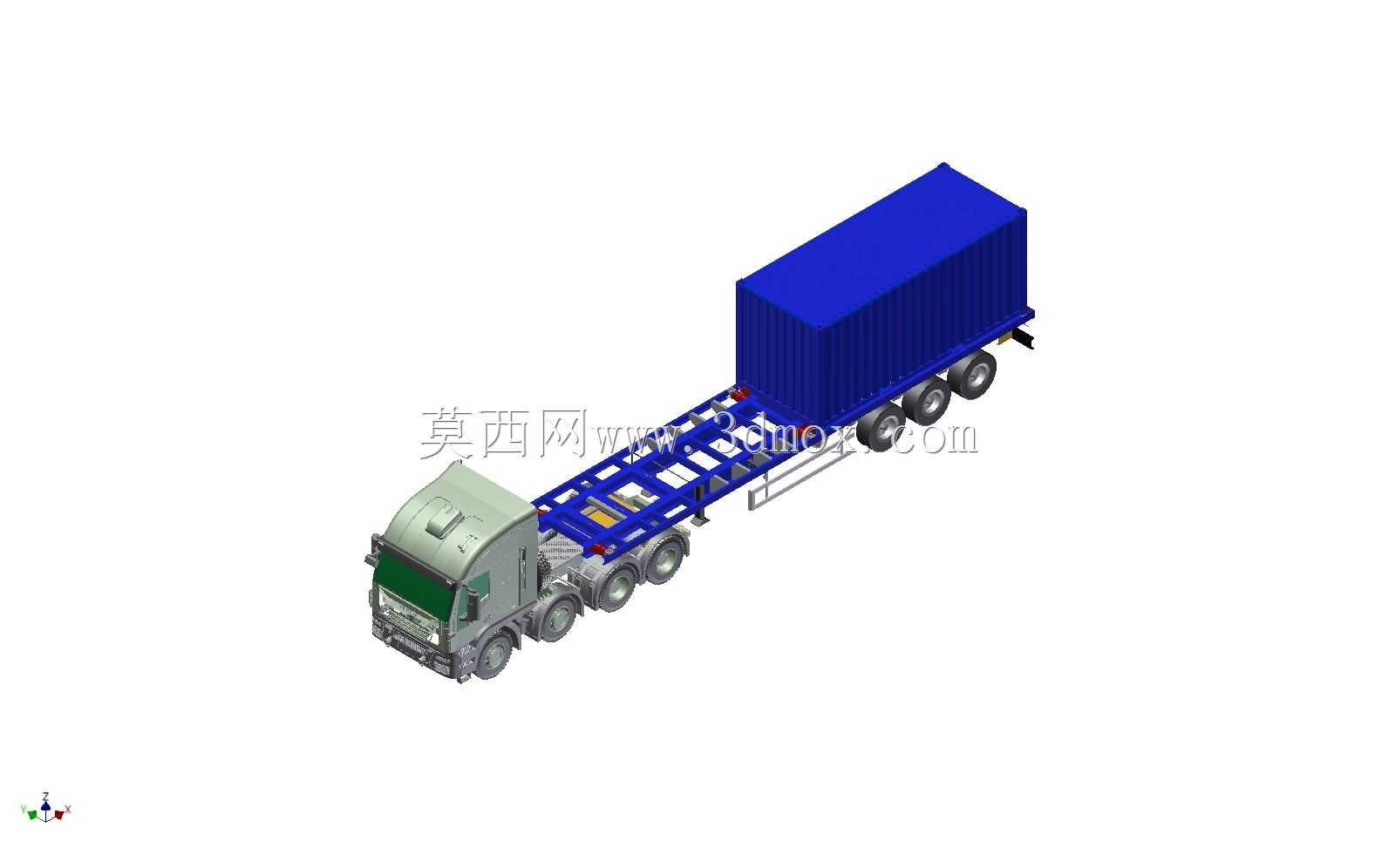

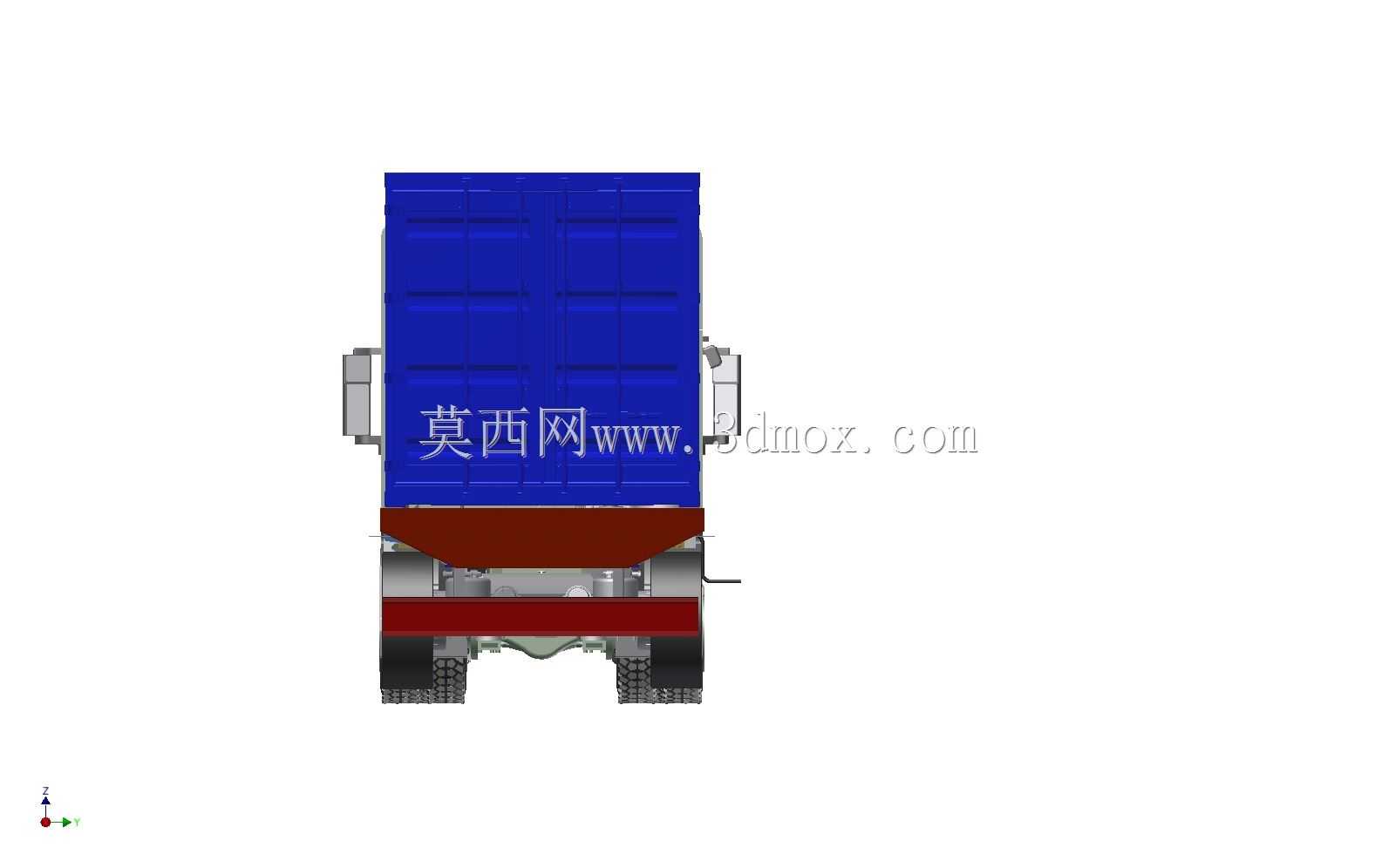

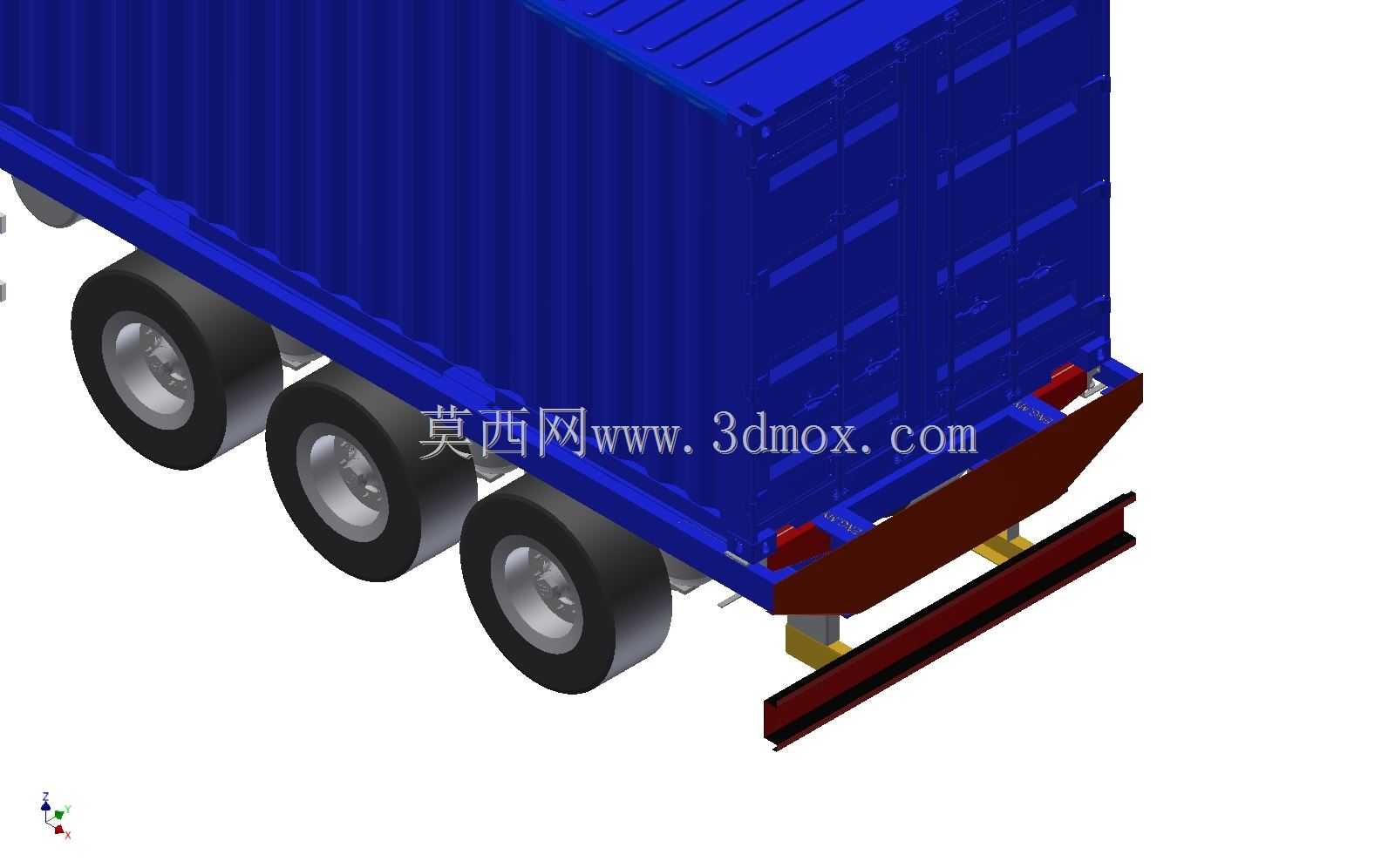

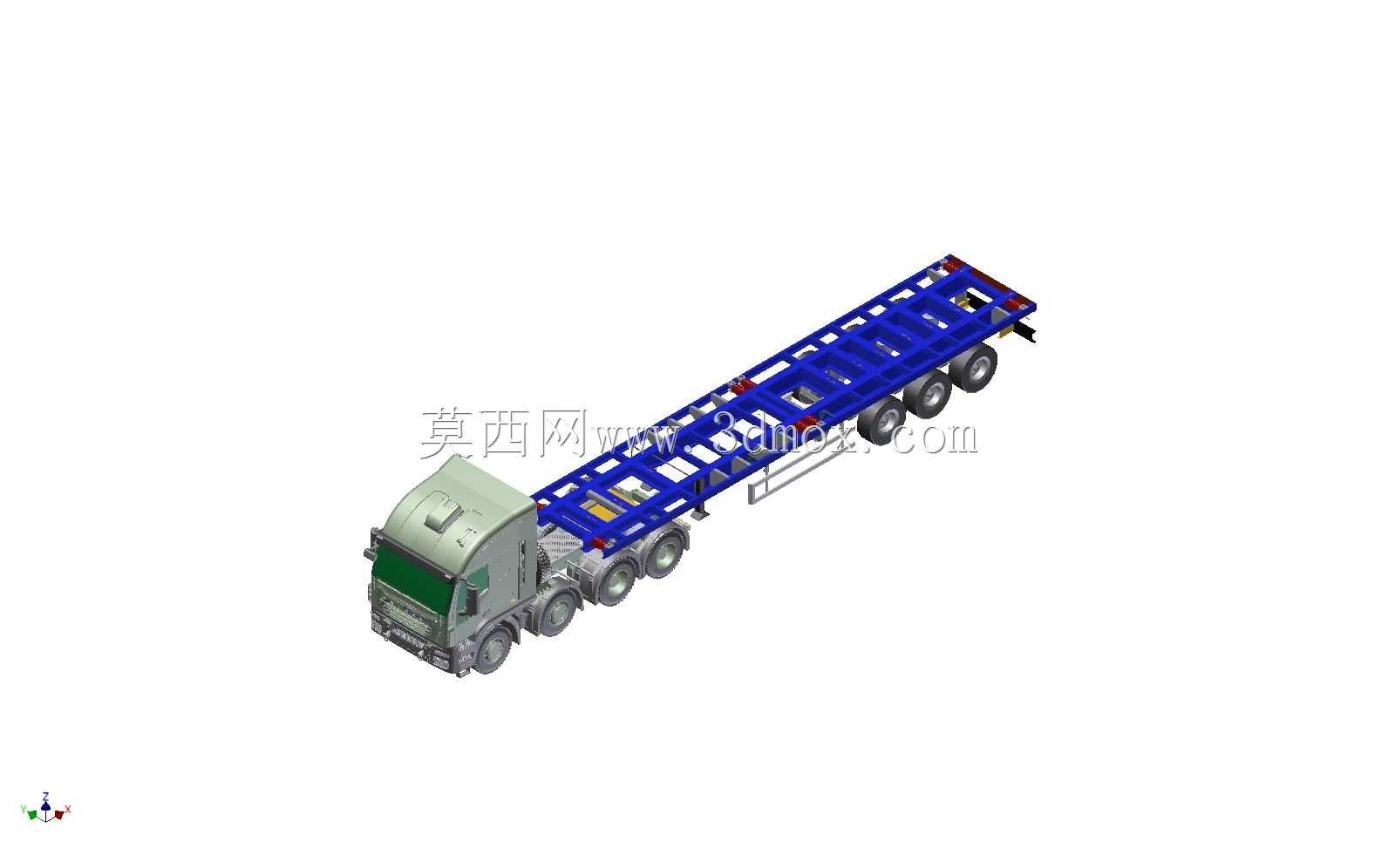

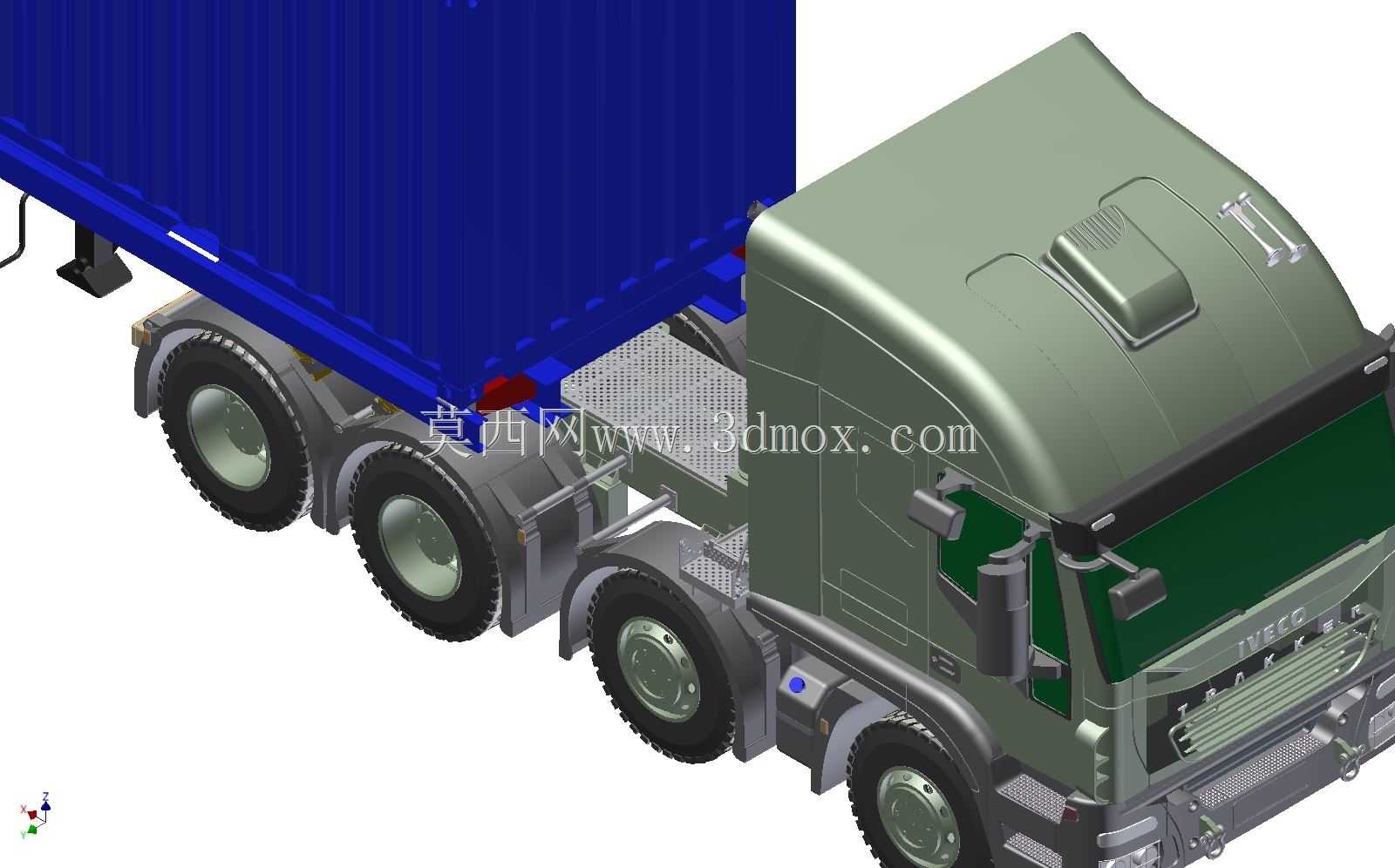

该款半挂集装箱运输卡车主要面向干线公路物流、港口短驳转运、集装箱场站堆存调度等场景，是当前多式联运体系中承担陆路段集装箱转运的核心载具，能够适配标准20英尺集装箱的装载运输需求，打通铁路、水运与公路运输的最后衔接环节。整车采用平头牵引车搭配骨架式半挂底盘的布局，牵引车部分采用多轴承载设计，兼顾动力输出稳定性与重载工况下的载荷分布，驾驶室采用流线型高顶设计，降低高速行驶过程中的风阻系数，同时预留充足的驾乘操作空间。半挂底盘为全骨架承载结构，摒弃了传统平板挂车的整体台面设计，采用纵梁加横向支撑梁的镂空框架结构，在保证整体承载强度的前提下大幅降低挂车自重，提升单趟运输的有效载荷上限。底盘框架上预设标准化集装箱锁止点位，能够与标准集装箱的角件快速匹配锁固，无需额外加装固定辅具即可完成集装箱的快速装载固定，锁止点位的位置精度严格匹配集装箱角件的标准间距，避免运输过程中集装箱出现移位、窜动的风险。设计过程中重点考量了整车的轴荷分配，通过调整牵引销位置、半挂轴距以及悬挂系统的承载参数，确保重载状态下各车轴的载荷分布处于合规区间，既满足道路运输的限重要求，也能降低轮胎、悬挂部件的异常磨损。牵引车与半挂的连接采用标准牵引销加牵引座的结构，适配通用半挂连接接口，可实现同规格牵引车与挂车的灵活互换，提升车队运营的调度灵活性。底盘的走行部分采用多轴双排轮胎布局，搭配重载型悬挂结构，能够适应不同等级公路的路面条件，即使在场站非铺装路面作业也能保证行驶稳定性。整车的外形尺寸严格遵循道路货运车辆的外廓尺寸限值，半挂部分的长度、宽度完全适配20英尺集装箱的安装边界，装载集装箱后整车外廓无超限部位，可合规开展道路运输作业。车架的纵梁采用变截面设计，在牵引销区域、后桥承载区域做局部加强处理，平衡不同位置的受力需求，避免应力集中导致的车架变形问题，同时在车架侧部预留了安装防护栏、支腿、管线束的固定点位，方便后续附属部件的装配与维护。
