多工位气动焊接工装夹具结构设计

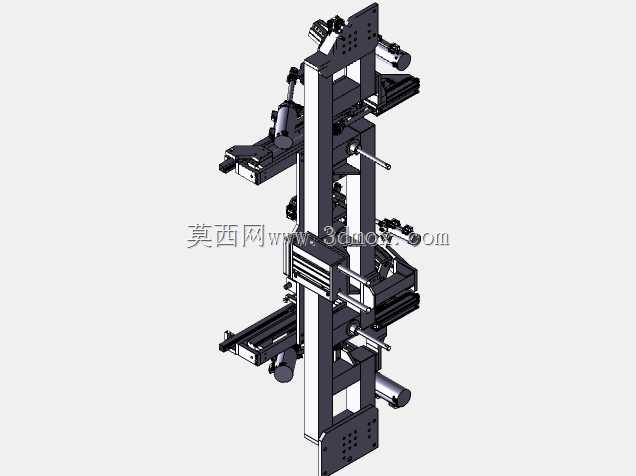

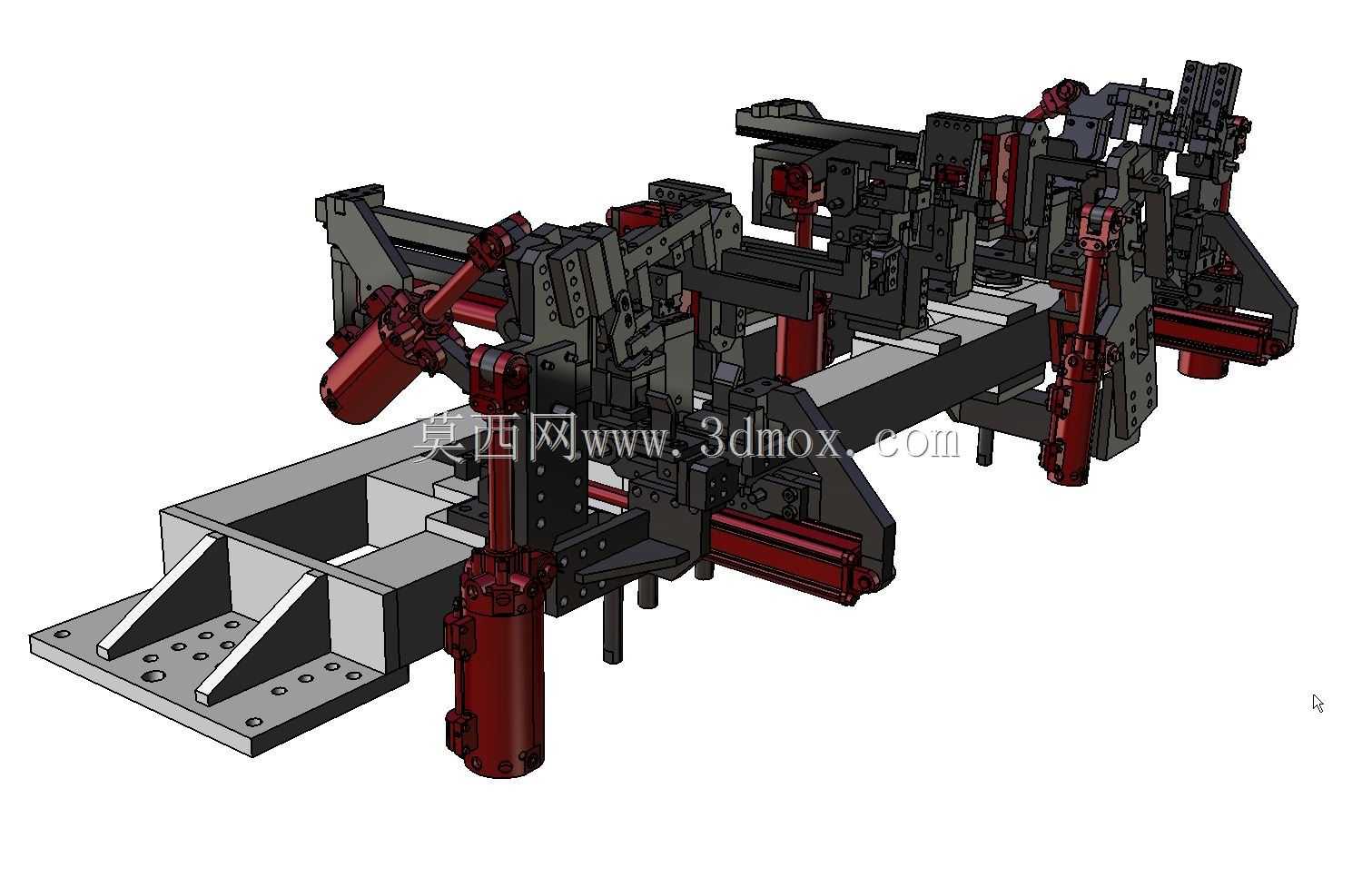

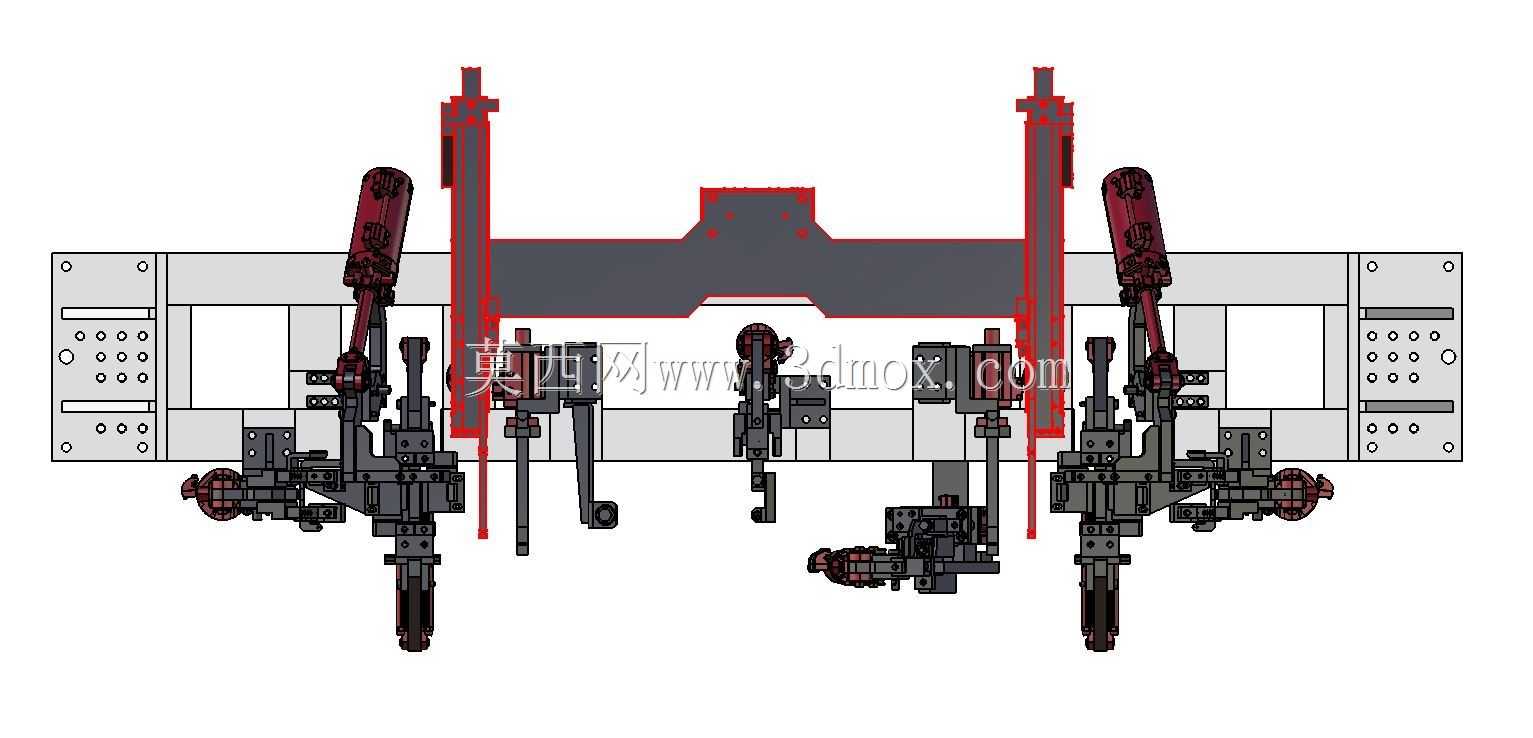

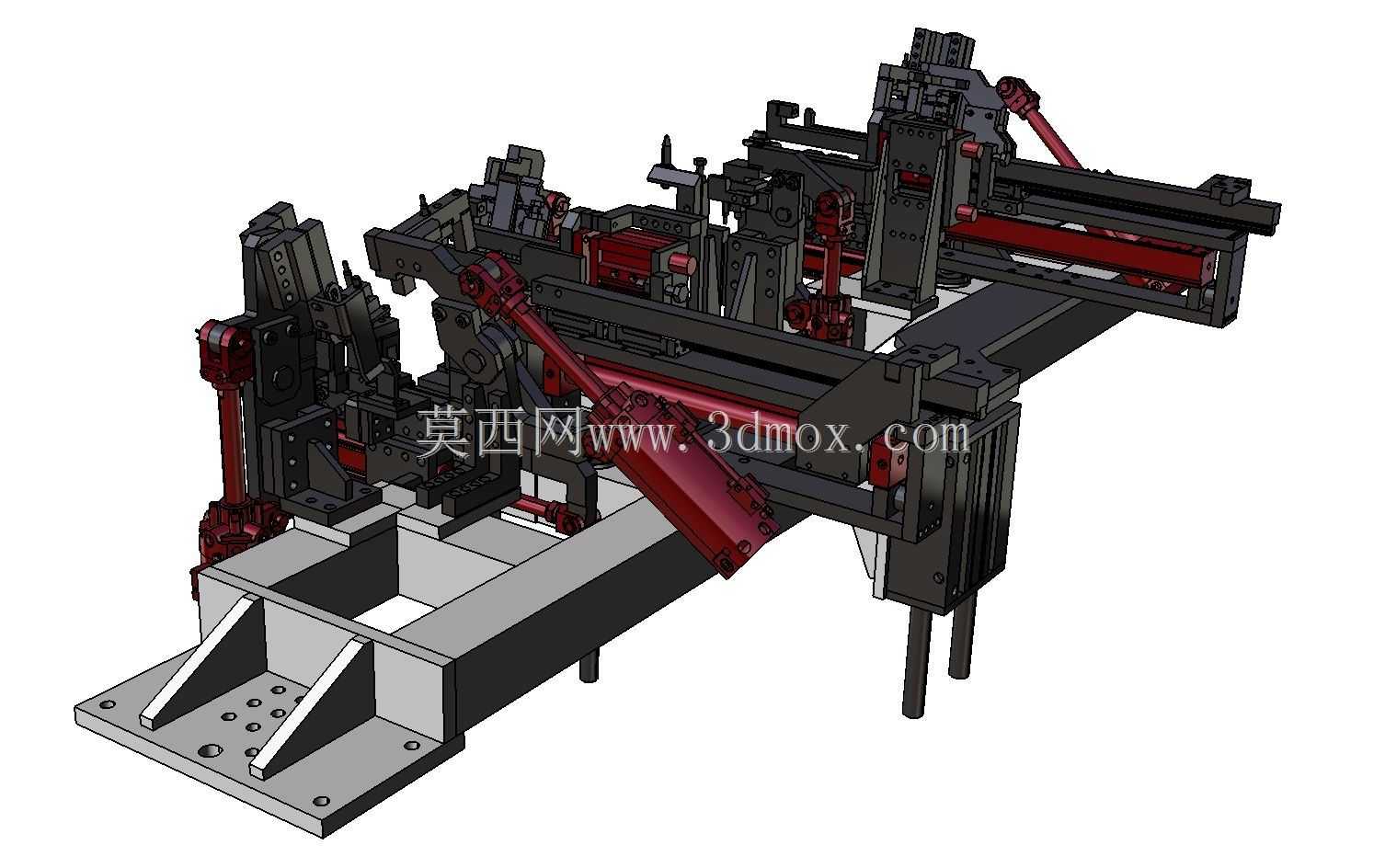

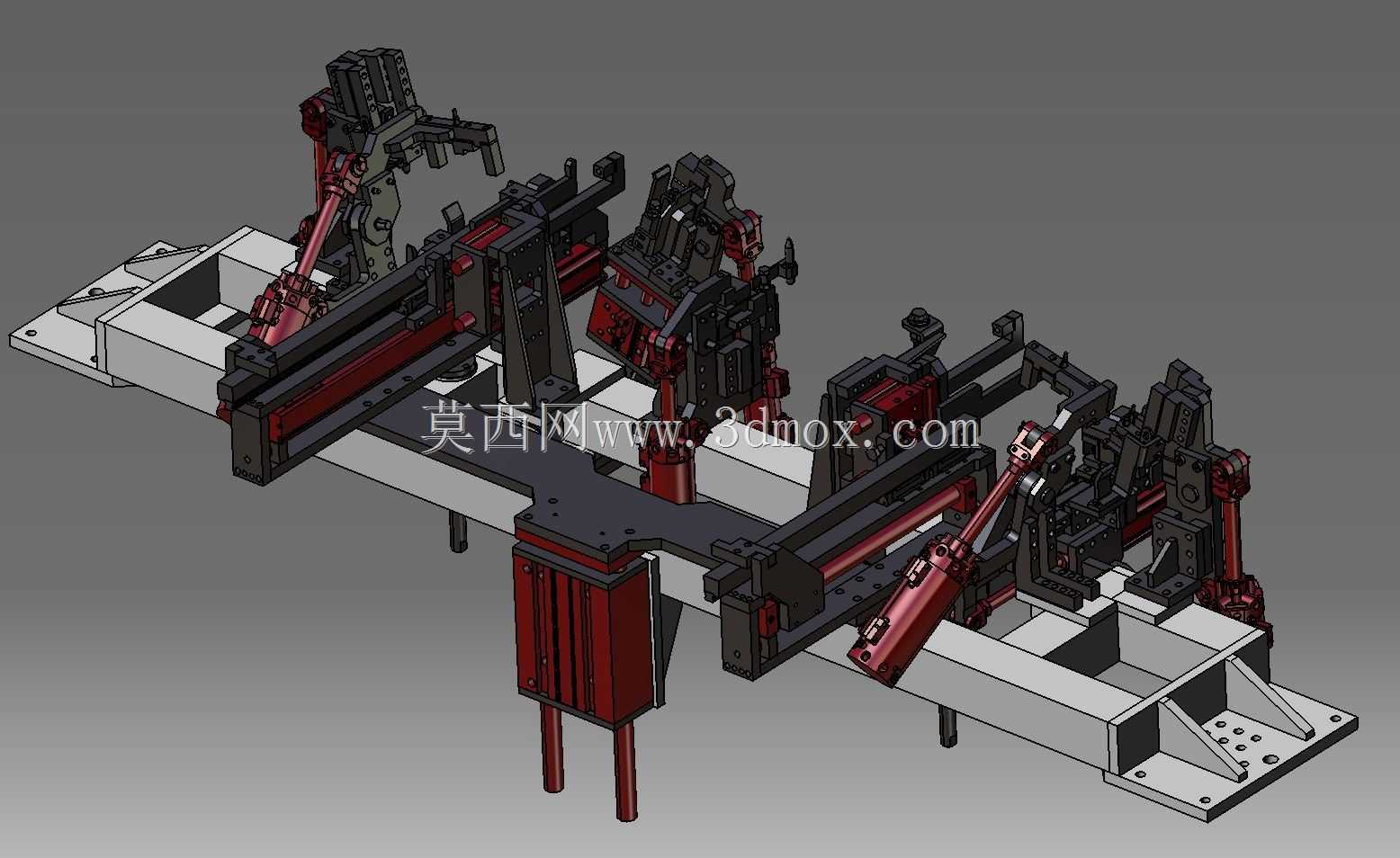

这套多工位焊接工装夹具，主要面向汽车零部件、金属结构件的批量焊接加工场景，在白车身焊装线、钢结构件焊接车间、五金构件批量生产场景中都能适配使用，核心作用是在焊接作业全程对工件完成精准定位与牢靠夹紧，避免焊接过程中工件受热变形、移位，保障焊缝位置精度与整体构件的形位公差，降低后续校形工序的工作量，提升批量焊接作业的一致性与生产效率。整套夹具采用长条形基准底座作为安装载体，底座为焊接箱型结构，底部预留标准安装孔位，可直接固定在焊接工作平台或者变位机上，整体安装边界规整，不需要额外定制复杂的安装基座，适配多数常规焊接工位的空间布局。底座上沿长度方向排布多组独立的夹紧定位单元，每个单元都集成了定位销、支撑块、气动夹紧臂结构，可同时装夹多件同规格工件，也可根据工件的焊缝分布调整各单元的位置，适配不同长度、不同结构的异形焊接件装夹需求。设计过程中优先考虑焊接作业的操作可达性，所有夹紧臂的开合行程都经过反复校核，工件上下料路径无结构干涉，焊枪可以顺畅抵达所有焊缝位置，不会出现夹具结构遮挡焊缝的情况。夹紧单元采用气动驱动方式，相比手动夹紧结构，可大幅降低操作人员的劳动强度，夹紧力稳定可控，可根据工件的材质、壁厚调整供气压力，避免夹紧力过大导致薄壁工件变形，也能防止夹紧力不足导致焊接过程中工件移位。定位结构采用模块化设计，易磨损的定位销、支撑垫块都设计为快换结构，长时间使用出现磨损后可快速更换，不需要对整套夹具进行大规模拆解维修，降低设备维护成本。夹具的整体结构做了防焊渣飞溅设计，所有气动管路都布置在结构内侧，外部加装防护挡板，避免焊接过程中焊渣飞溅损坏管路、卡滞活动结构，延长整套工装的使用寿命。各夹紧单元的动作逻辑可根据焊接工序顺序调整，可实现分步夹紧、分步松开，匹配焊接作业的工序节奏，也可接入焊接生产线的自动化控制系统，实现与焊接机器人、变位机的联动作业，适配自动化焊装生产线的使用需求。整套夹具的结构刚度经过校核，在满负载装夹、焊接热辐射的工况下，底座与夹紧单元的形变量控制在公差允许范围内，可长期保障工件的装夹定位精度，减少焊接废品率。
