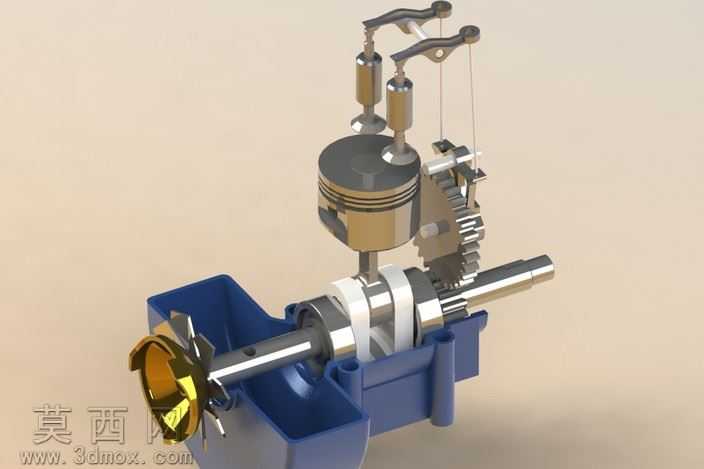

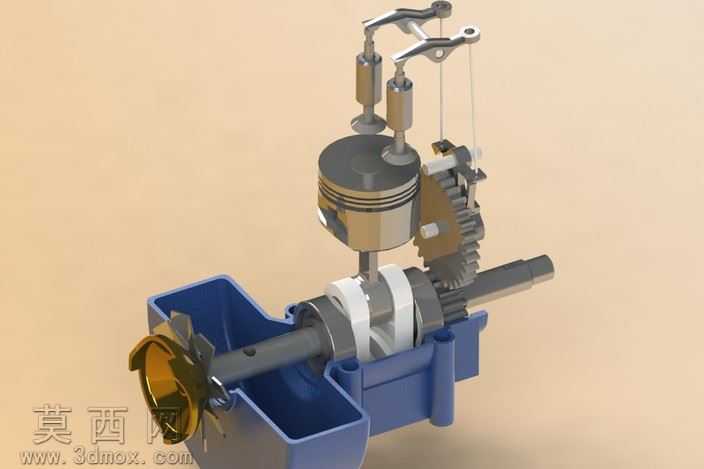

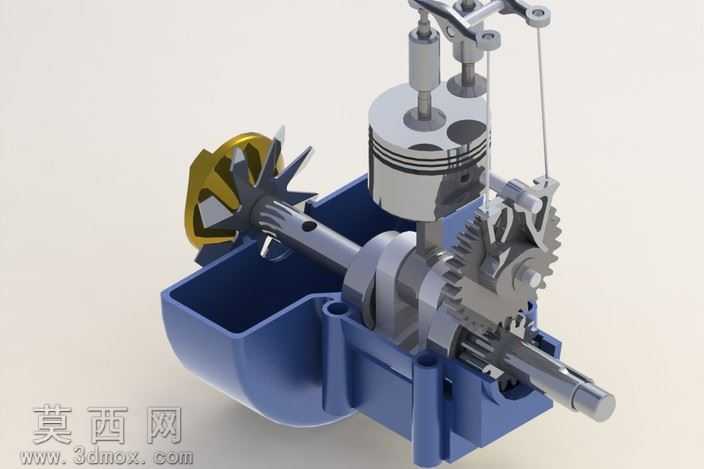

单缸内燃机工作原理演示结构模型

本作品为单缸内燃机核心工作原理演示三维模型，建模过程围绕内燃机实际运行的核心逻辑展开，首先梳理曲柄连杆机构、配气机构、传动齿轮组三大核心模块的装配关系，在三维建模环境中先完成曲轴部件的参数化搭建：依据曲柄回转半径、主轴颈与连杆轴颈的同轴度要求，绘制曲轴的回转轮廓草图，通过旋转特征生成曲轴基体，再对平衡块、输出端连接结构做拉伸切除与倒角处理，还原曲轴的配重结构与动力输出接口形态。随后搭建活塞连杆组件，按照活塞销孔与连杆小头的配合公差，绘制活塞的裙部轮廓、环槽结构，通过拉伸与阵列特征生成活塞的气环、油环安装位，再完成连杆的杆身减重结构、大头轴瓦安装位的建模，确保连杆与曲轴连杆轴颈、活塞销的装配约束完全匹配实际机械配合关系。接下来完成配气机构的建模，依据气门的开闭时序对应关系，搭建进排气门的杆身、气门头结构，绘制摇臂的支点轴孔、凸轮从动接触面，通过装配约束将摇臂、气门、复位弹簧组件与缸盖部分完成定位，再搭建传动齿轮组：按照曲轴与凸轮轴的2:1传动比，计算齿轮的模数、齿数参数，通过齿轮插件生成主动齿轮与从动齿轮的渐开线齿形，确保齿轮啮合的侧隙、重合度符合机械设计规范，同时完成齿轮与曲轴、凸轮轴的同轴装配约束。缸体部分采用蓝色工程塑料质感的材质设定，建模时绘制曲轴箱的容纳腔体、轴承安装位，通过抽壳、拉伸切除特征生成缸体的支撑结构，确保曲轴、齿轮组能够完全容纳于缸体内部并保留合理的运动间隙。渲染阶段采用柔和的均匀布光，金属部件分别赋予镀铬、铸铁、抛光金属三种不同的金属材质，区分气门、齿轮、曲轴的材质差异，塑料部件赋予哑光蓝色工程塑料材质，弹簧部件赋予弹簧钢的哑光金属质感，通过半透明的装配预览效果，清晰展示各部件的空间位置关系。模型整体保留了完整的运动约束关系，可直观演示活塞往复运动通过连杆转化为曲轴旋转运动、曲轴通过齿轮带动凸轮轴驱动摇臂控制气门开闭的完整工作循环，将内燃机进气、压缩、做功、排气四个冲程的机械传动逻辑通过三维结构完整呈现，所有部件的尺寸比例均参考通用小型单缸内燃机的实际参数设定，装配层级清晰，无干涉错位问题，既可以作为机械原理教学的演示素材，也可作为内燃机结构设计的参考基础模型，帮助学习者快速理解内燃机核心部件的配合关系与动力传递路径。
