太阳能跟踪双轴旋转传动装置结构

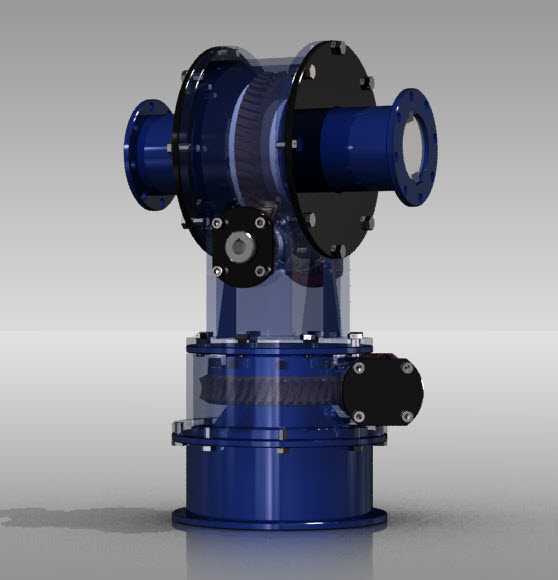

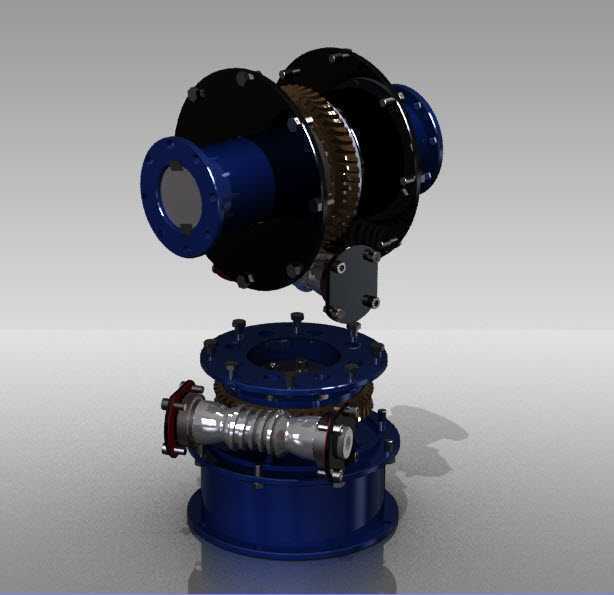

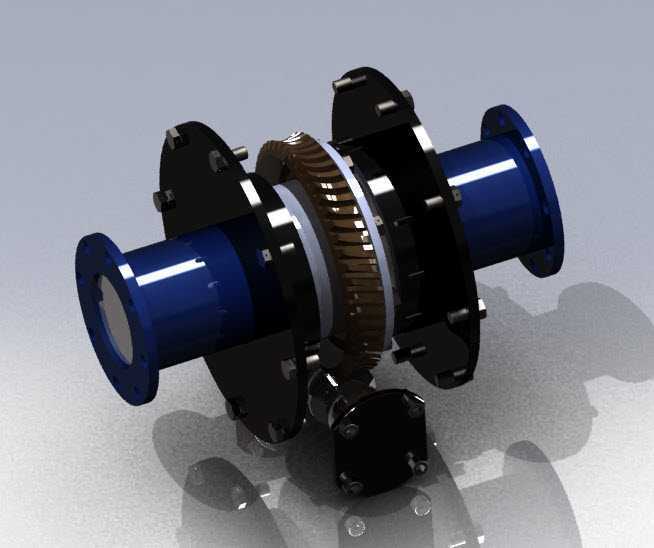

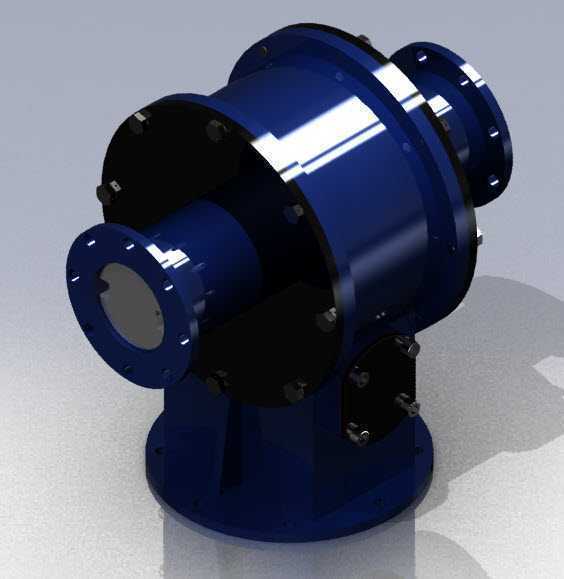

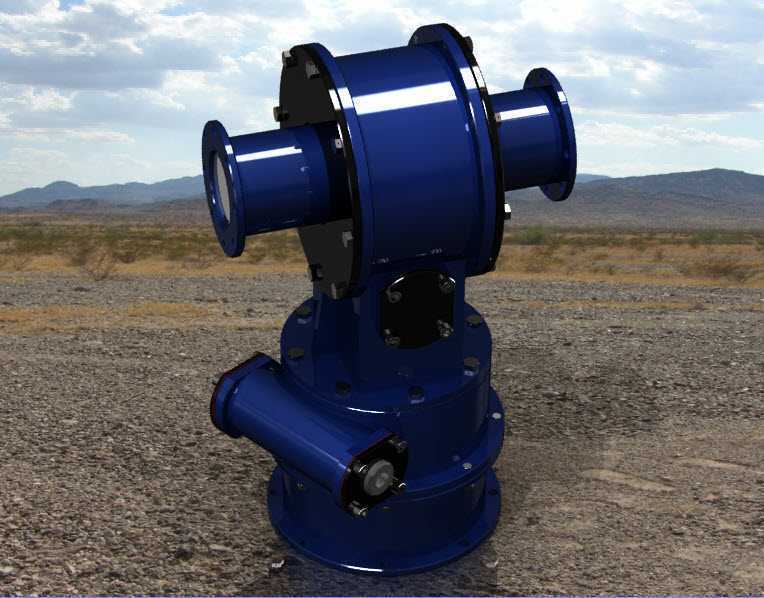

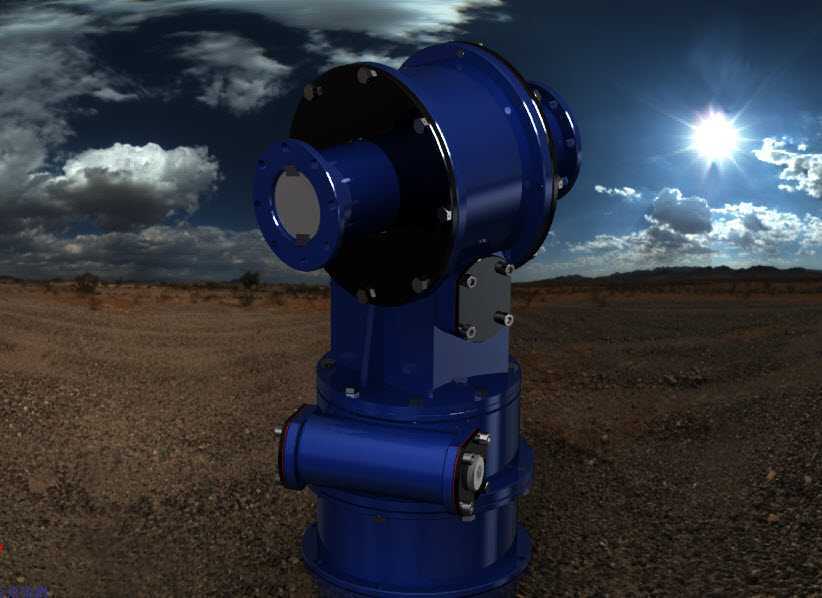

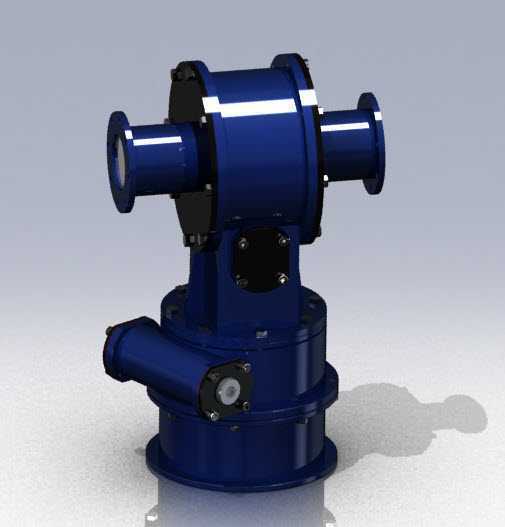

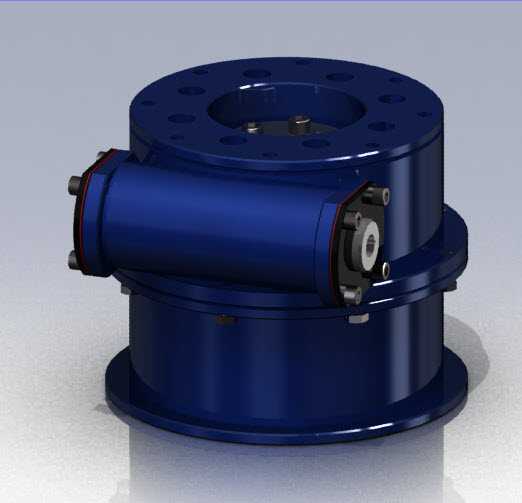

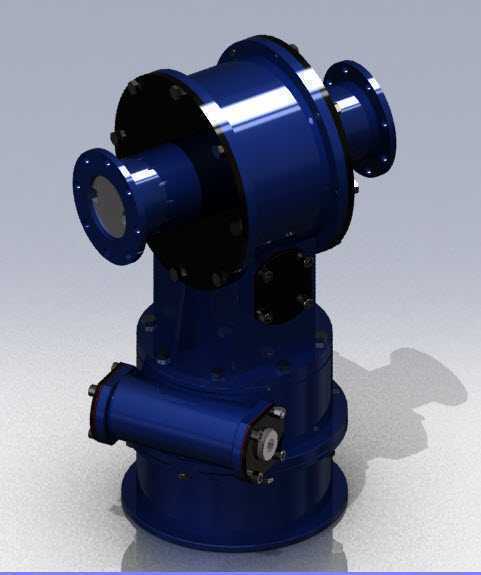

　　在分布式光伏、地面集中式电站的追日系统应用场景中，这类双轴旋转装置是承载光伏组件、实现太阳方位角与高度角实时跟踪的核心传动载体，区别于固定倾角的光伏支架，搭载该旋转装置的跟踪系统可通过实时调整组件朝向，让光伏板始终保持与太阳入射光线垂直的受光角度，有效提升单位面积光伏组件的发电效率，尤其在光照资源季节性差异明显、早晚太阳高度角变化幅度大的区域，双轴跟踪结构的发电增益优势更为突出。从结构功能来看，该装置采用立式集成布局，下部为方位角回转驱动单元，上部集成俯仰角调节的传动结构，三个外接轴端分别对应不同的安装对接需求：上部两个同轴布置的轴端用于安装光伏组件承载支架，侧部伸出的轴端为传动输入接口，可对接伺服驱动单元或者手动调节机构，

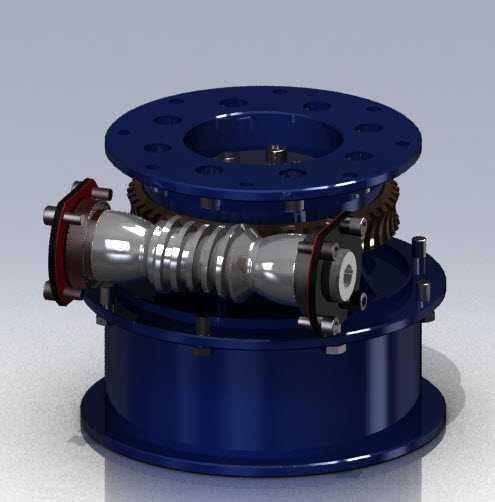

　　实现两个旋转自由度的独立或者联动控制。装置的壳体采用一体化铸造成型后做精加工处理，所有轴伸位置都配置了多层密封结构，可适应户外露天的风沙、降雨、温差变化等复杂工况，避免沙尘、水汽侵入内部传动腔造成齿轮磨损或者润滑脂失效。设计过程中优先考虑了承载刚性与传动回程间隙的平衡，内部采用蜗轮蜗杆搭配行星齿轮组的减速传动结构，既可以实现大减速比的动力传输，让小扭矩的驱动单元即可带动整面光伏组件完成角度调整，同时蜗轮蜗杆结构具备反向自锁特性，当遇到强阵风天气时，无需额外配置制动机构即可锁定当前角度，避免组件受风力作用发生非预期转动，降低支架结构的风载疲劳风险。安装边界方面，装置底部设置了圆形法兰安装面，

　　法兰上均布的螺栓孔可直接与光伏立柱的顶部法兰对接，安装时需保证底座法兰的水平度偏差在允许范围内，避免后续回转过程中出现偏载磨损；上部的支架安装轴端设置了标准键槽与轴端挡圈安装位，可适配不同规格的光伏支架主梁，安装时需注意组件的整体重心尽量落在装置的回转中心线上，降低偏载带来的传动阻力与轴承磨损速度。日常运维过程中，该装置的润滑脂注油口设置在壳体侧下方，可在不停机的状态下完成定期补脂作业，无需拆解壳体即可完成基础维护，适配光伏电站少人值守的运维需求。在结构细节处理上，所有外露的金属连接件都采用了达克罗表面处理工艺，相比普通镀锌层具备更好的耐盐雾腐蚀性能，可满足沿海高湿高盐雾区域的光伏项目使用要求；壳体外部的加强筋布局经过受力优化，

　　在不额外增加整体壁厚的前提下，提升了壳体的抗扭、抗弯刚性，控制整体自重的同时保证结构强度，降低立柱的承载负荷。从传动精度来看，该装置的回程间隙可控制在较小范围内，能够匹配光伏跟踪系统的角度控制精度要求，避免因传动间隙过大导致组件角度调整出现偏差，影响追日精度。在实际选型匹配时，可根据所承载的光伏组件总重量、当地的最大风荷载数值，对应选择适配承载规格的该类旋转装置，安装时需预留足够的俯仰转动空间，避免组件调整到低角度位置时与下部立柱或者周边设备发生干涉，方位角回转范围可根据项目实际需求设置机械限位，避免线缆随回转动作过度扭转造成拉断损坏。
